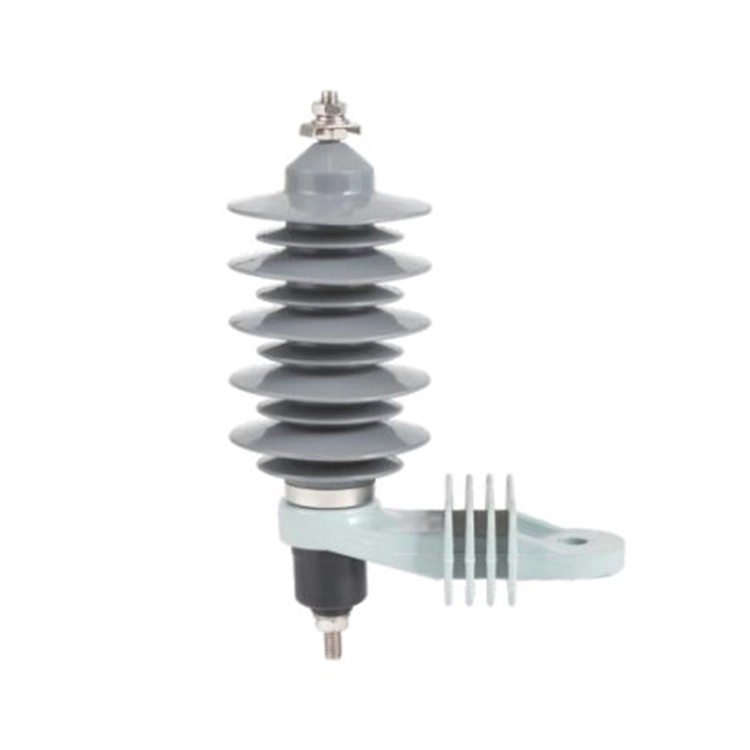

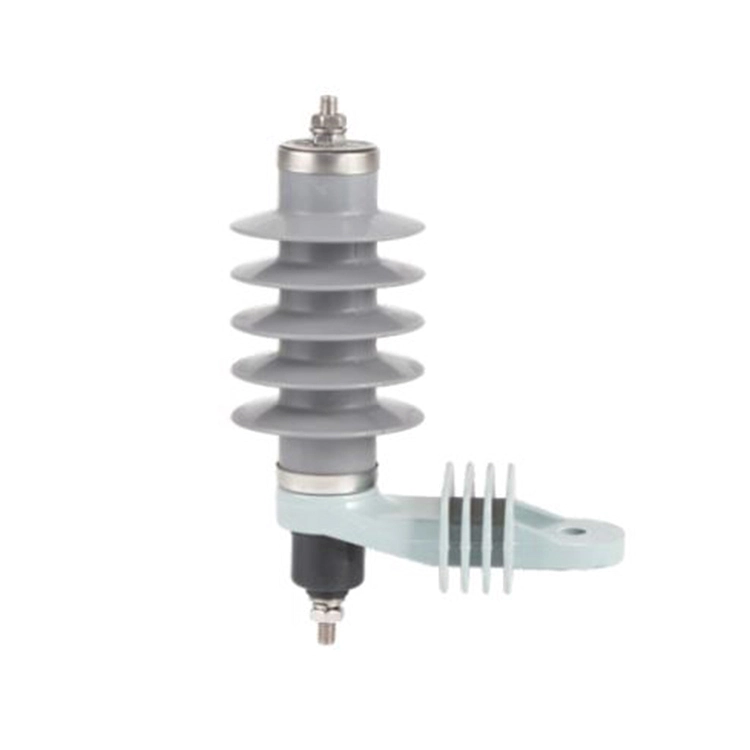

11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার হল একটি গুরুত্বপূর্ণ প্রতিরক্ষামূলক ডিভাইস যা সাবস্টেশন এবং ডিস্ট্রিবিউশন পাওয়ার গ্রিডে ব্যবহৃত হয়। এটি ডিস্ট্রিবিউশন ট্রান্সফরমার, বৈদ্যুতিক প্যানেল এবং তারগুলিকে বজ্রপাত এবং সুইচিং ওভারভোল্টেজ থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
উন্নত ZnO varistor প্রযুক্তি গ্রহণ করে, সাবস্টেশনে 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার চমৎকার নন-লিনিয়ার বৈশিষ্ট্য, দ্রুত প্রতিক্রিয়া এবং কম অবশিষ্ট ভোল্টেজ বৈশিষ্ট্যযুক্ত। এটি পাওয়ার ফ্রিকোয়েন্সি ফলো কারেন্ট তৈরি না করে নির্ভরযোগ্য ওভারভোল্টেজ সুরক্ষা নিশ্চিত করে।
চীনামাটির বাসন বা সিলিকন রাবার হাউজিং সঙ্গে উপলব্ধ,11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টারসাবস্টেশনে উচ্চতর হাইড্রোফোবিসিটি, দূষণ প্রতিরোধের, এবং দীর্ঘ পরিষেবা জীবন অফার করে। এটি সাবস্টেশন, শিল্প গাছপালা এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে অভ্যন্তরীণ এবং বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত।
3 থেকে 10 কেভি সার্জ অ্যারেস্টার:
|
মোড |
আমাদের |
উর |
ইউসি |
U1mA |
বনাম |
ভিএল |
Vsw |
এলডি (2ms) |
HC (4/10μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| আমাদের | সিস্টেম রেট ভোল্টেজ |
| উর | গ্রেপ্তারকারীর রেটেড ভোল্টেজ |
| ইউসি | ক্রমাগত অপারেটিং ভোল্টেজ |
| U1mA | ডিসি রেফারেন্স ভোল্টেজ 1 mA এ |
| বনাম | খাড়া বর্তমান ইমপালস অবশিষ্ট ভোল্টেজ; |
| ভিএল | লাইটনিং ইমপালস অবশিষ্ট ভোল্টেজ |
| Vsw | ইমপালস অবশিষ্ট ভোল্টেজ সুইচিং |
| এলডি | দীর্ঘ সময়কাল বর্তমান আবেগ প্রতিরোধ |
| HC | উচ্চ কারেন্ট ইমপালস প্রতিরোধ |
প্রশ্ন: কেন একটি সাবস্টেশনে 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার প্রয়োজন?
উত্তর: সাবস্টেশনগুলি বৈদ্যুতিক বিতরণ নেটওয়ার্কের গুরুত্বপূর্ণ পয়েন্ট এবং বিতরণ ট্রান্সফরমার, মাঝারি ভোল্টেজ এবং কম ভোল্টেজের সার্কিট ব্রেকার এবং বাসবারগুলি ক্ষণস্থায়ী ওভারভোল্টেজ থেকে ক্ষতির জন্য সংবেদনশীল। 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার এই ঢেউগুলিকে নিরাপদে মাটিতে সরিয়ে দেয়, নিরোধক ভাঙ্গন, সরঞ্জামের ব্যর্থতা এবং 11kv সাবস্টেশনে সম্ভাব্য আগুনের ঝুঁকি প্রতিরোধ করে।
প্রশ্ন: সাবস্টেশনে 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার কীভাবে কাজ করে?
উত্তর: যখন একটি ওভারভোল্টেজ ঘটে, তখন জিঙ্ক অক্সাইড ভেরিস্টরের প্রতিরোধ ক্ষমতা কমে যায়, যার ফলে 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার মাটিতে সার্জ কারেন্ট পরিচালনা করতে পারে। একবার ঢেউ বিলুপ্ত হয়ে গেলে এবং ভোল্টেজ স্বাভাবিক স্তরে ফিরে গেলে, 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টারের প্রতিরোধ ক্ষমতা বৃদ্ধি পায়, কার্যকরভাবে যেকোনও বর্তমান প্রবাহকে ব্লক করে এবং সংযুক্ত সরঞ্জামগুলিকে রক্ষা করে।
প্রশ্ন: কিভাবে একটি সাবস্টেশনে 11kV জিঙ্ক অক্সাইড লাইটনিং অ্যারেস্টার ইনস্টল করা উচিত?
উত্তর: সাবস্টেশনে 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টারের সেট ইনস্টল করার জন্য প্রস্তুতকারকের নির্দেশিকা এবং শিল্পের মান অনুসরণ করা উচিত। মূল বিবেচ্য বিষয়গুলি নিম্নরূপ অন্তর্ভুক্ত:
সঠিক গ্রাউন্ডিং: কার্যকর ঢেউ অপসারণের সুবিধার্থে মাটিতে একটি কম প্রতিরোধের পথ নিশ্চিত করুন।
সঠিক ওরিয়েন্টেশন: সঠিক অপারেশন নিশ্চিত করতে সঠিক পোলারিটিতে 11kv জিঙ্ক অক্সাইড লাইটিং অ্যারেস্টার ইনস্টল করুন।
ক্লিয়ারেন্স: ফ্ল্যাশওভার প্রতিরোধ এবং নিরাপত্তা নিশ্চিত করতে পর্যাপ্ত ব্যবধান বজায় রাখুন।
অ্যাক্সেসযোগ্যতা: সহজ পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য অবস্থান।
