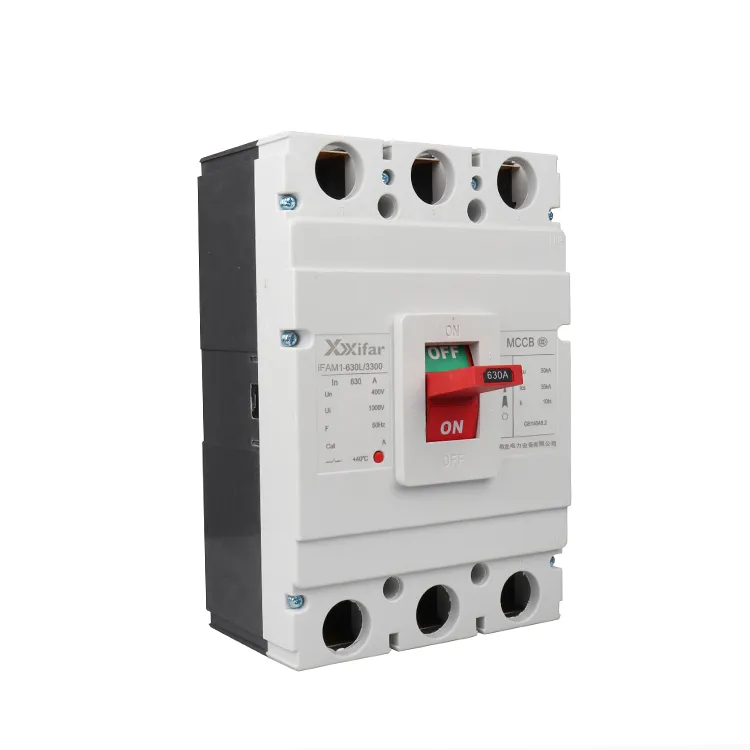

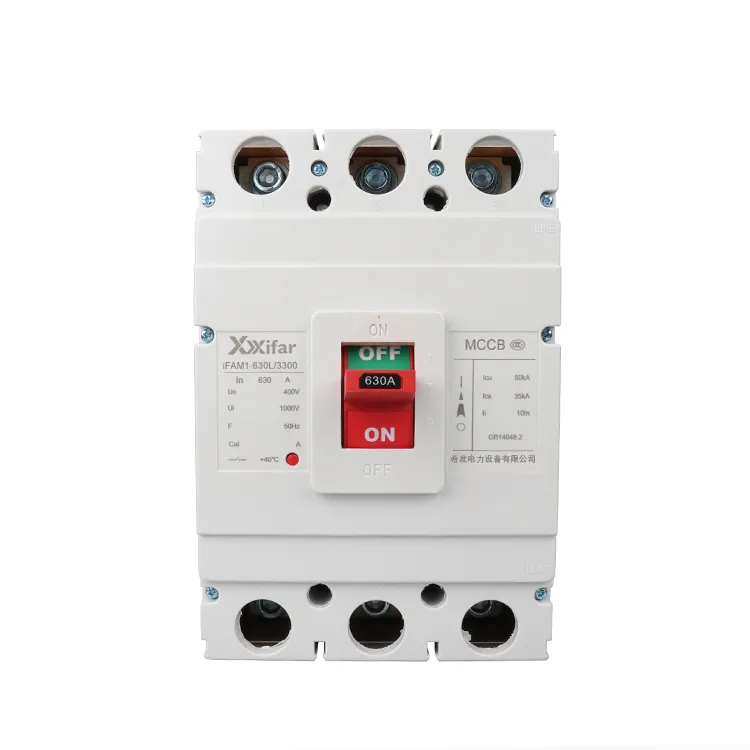

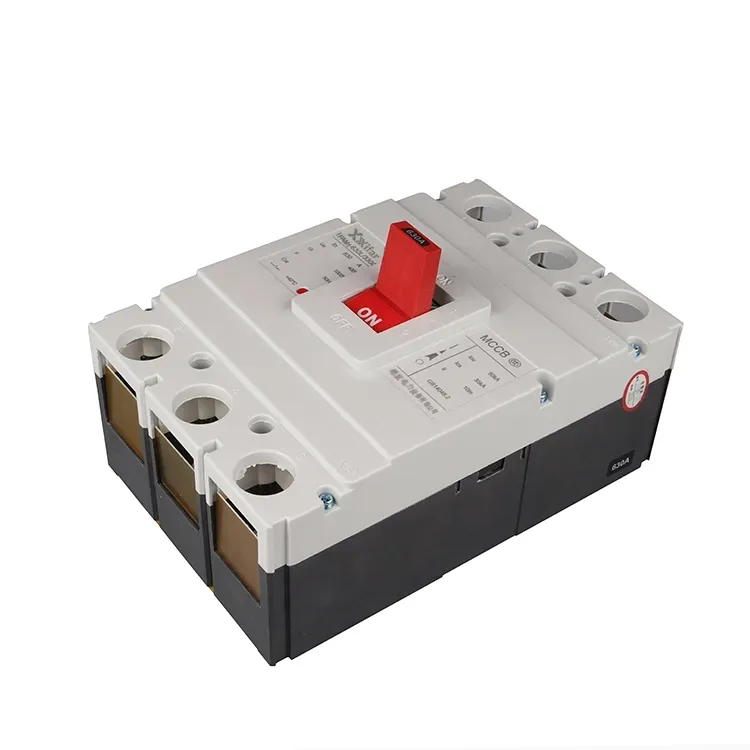

একটি 630a 3p থার্মাল ম্যাগনেটিক মোল্ডেড কেস সার্কিট ব্রেকার হল একটি প্রয়োজনীয় এবং গুরুত্বপূর্ণ প্রতিরক্ষামূলক ডিভাইস যা নিম্ন ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়। এটি একটি সম্পূর্ণরূপে ঘেরা অন্তরক আবাসন গ্রহণ করে, যার মধ্যে MCCB যোগাযোগ ব্যবস্থা, চাপ নির্বাপক ইউনিট এবং একটি কম্প্যাক্ট কাঠামোতে ট্রিপিং প্রক্রিয়া সহ প্রয়োজনীয় উপাদানগুলিকে একীভূত করে।
একটি সিল করা ইউনিট হিসাবে ডিজাইন করার কারণে, A 630a 3p থার্মাল ম্যাগনেটিক মোল্ডেড কেস সার্কিট ব্রেকার সাধারণত বিচ্ছিন্ন বা মেরামতের উদ্দেশ্যে করা হয় না। এটি মাঝারি এবং ছোট ধারণক্ষমতার সার্কিটগুলিতে সুরক্ষা প্রদানের জন্য শিল্প এবং বাণিজ্যিক ইনস্টলেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়, সাধারণত শাখা বা লাইন সুরক্ষা ডিভাইসের শেষে পরিবেশন করা হয়।
সার্কিট ব্রেকার বিভাগের মধ্যে, মোল্ডেড কেস সার্কিট ব্রেকারগুলি এয়ার সার্কিট ব্রেকারগুলির মধ্যে অবস্থান করে যার মধ্যে সাধারণত বিতরণ ব্যবস্থায় প্রধান আয়কারী হিসাবে ব্যবহৃত হয় এবং ক্ষুদ্র সার্কিট ব্রেকার, যার মধ্যে সাধারণত আবাসিক এবং হালকা ডিউটি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়
একটি 630a 3p থার্মাল ম্যাগনেটিক মোল্ডেড কেস সার্কিট ব্রেকারের সাধারণ প্রয়োগের ক্ষেত্রে মোটর সুরক্ষা সার্কিট, ডিস্ট্রিবিউশন বোর্ড এবং মাঝারি আকারের সরঞ্জামগুলির জন্য পাওয়ার সাপ্লাই লাইন অন্তর্ভুক্ত।
|
রেট করা ফ্রেম বর্তমান |
800 এ |
|
রেট ওয়ার্কিং কারেন্ট |
400A/ 630A/800A |
|
রেট সেবা শর্ট সার্কিট ব্রেকিং ক্ষমতা |
35/50/70 কেএ |
|
খুঁটির সংখ্যা |
3 ফেজ; 3 মেরু; টিপি |
|
ফ্রিকোয়েন্সি |
50/60 Hz |
|
রেট ওয়ার্কিং ভোল্টেজ |
400 ভি; 690V; 800V |
|
রেট ইনসুলেশন ভোল্টেজ |
800V; 1000V; |
|
যান্ত্রিক জীবন |
20000 বার |
| পণ্য মোড | মেরু | মাত্রা | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| M1-125L | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| M1-250L | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
একটি 630a 3p থার্মাল ম্যাগনেটিক মোল্ডেড কেস সার্কিট ব্রেকারে, ওভারলোড সুরক্ষাকে দীর্ঘ সময়ের সুরক্ষাও বলা হয়। ওভারলোড সুরক্ষা একটি বাইমেটাল স্ট্রিপের তাপীয় বিকৃতির উপর ভিত্তি করে। ট্রিপিং টাইম একটি বিপরীত সময়ের বৈশিষ্ট্য অনুসরণ করে: দ্রুত ট্রিপিংয়ে উচ্চতর বর্তমান ফলাফল। এটি টেকসই ওভারলোড অবস্থার অধীনে অতিরিক্ত গরম হওয়া থেকে কন্ডাক্টর এবং সরঞ্জামকে রক্ষা করে।
সাধারণভাবে বলতে গেলে, শর্ট সার্কিট সুরক্ষা একটি 630a 3p তাপীয় চৌম্বকীয় ছাঁচযুক্ত কেস সার্কিট ব্রেকারে তাত্ক্ষণিক সুরক্ষা ব্যবহার করে প্রয়োগ করা হয়। চৌম্বকীয় ট্রিপ ইউনিট তাত্ক্ষণিক সুরক্ষা প্রদান করে। যখন কারেন্ট রেটেড মানের প্রায় 8 থেকে 12 গুণে পৌঁছায়, তখন তাপীয় চৌম্বকীয় মোল্ডেড কেস সার্কিট ব্রেকার অর্ধেক পাওয়ার ফ্রিকোয়েন্সি চক্রের মধ্যে ট্রিপ করে, যা প্রায় 10 ms হয়। এটি নিশ্চিত করে যে শর্ট সার্কিট কারেন্ট শীর্ষে পৌঁছানোর আগে বিঘ্ন ঘটে।
একটি আন্ডার ভোল্টেজ রিলিজ ইনস্টল করা হলে, 1 সেকেন্ডের বেশি সময় ধরে ভোল্টেজ রেটেড মানের 70% এর নিচে নেমে গেলে ট্রিপিং ঘটে। ভোল্টেজ রেটেড মানের 35% এর নিচে নেমে গেলে তাত্ক্ষণিক ট্রিপিং ঘটে। এই ফাংশন কম ভোল্টেজ অপারেশনের কারণে মোটরের ক্ষতি প্রতিরোধ করতে সাহায্য করে।
ইন্টিগ্রেটেড ইলেকট্রনিক সুরক্ষা মডিউল সহ 630a 3p থার্মাল ম্যাগনেটিক মোল্ডেড কেস সার্কিট ব্রেকারগুলি একটি শূন্য সিকোয়েন্স কারেন্ট ট্রান্সফরমারের মাধ্যমে অবশিষ্ট কারেন্ট সনাক্ত করতে পারে। ব্যক্তিগত সুরক্ষার জন্য 30 mA এবং অগ্নি সুরক্ষার জন্য 300 mA এর বেশি লিকেজ মডিউল শনাক্ত করলে ট্রিপিং হয়। ট্রিপিং সময় সাধারণত 0.1 সেকেন্ডের মধ্যে হয়।
