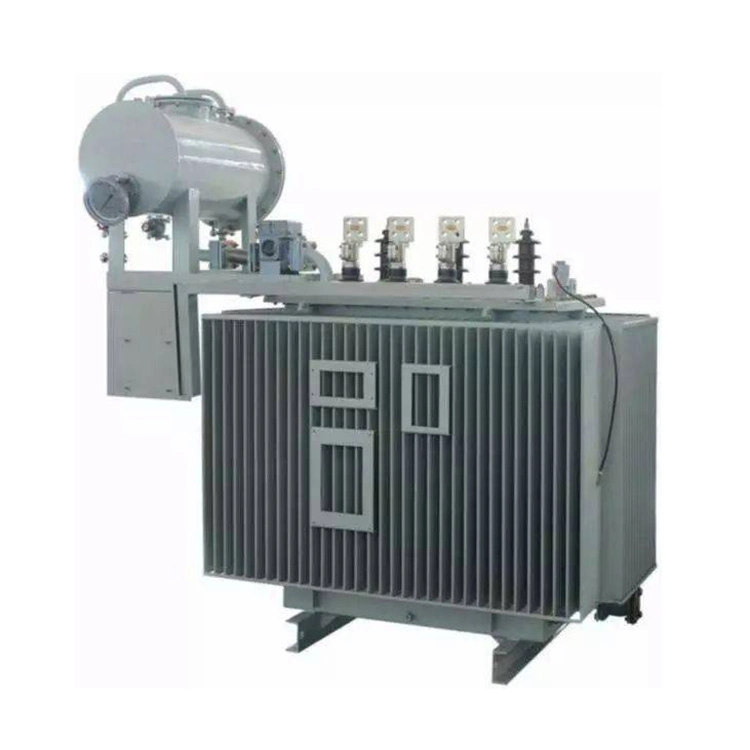

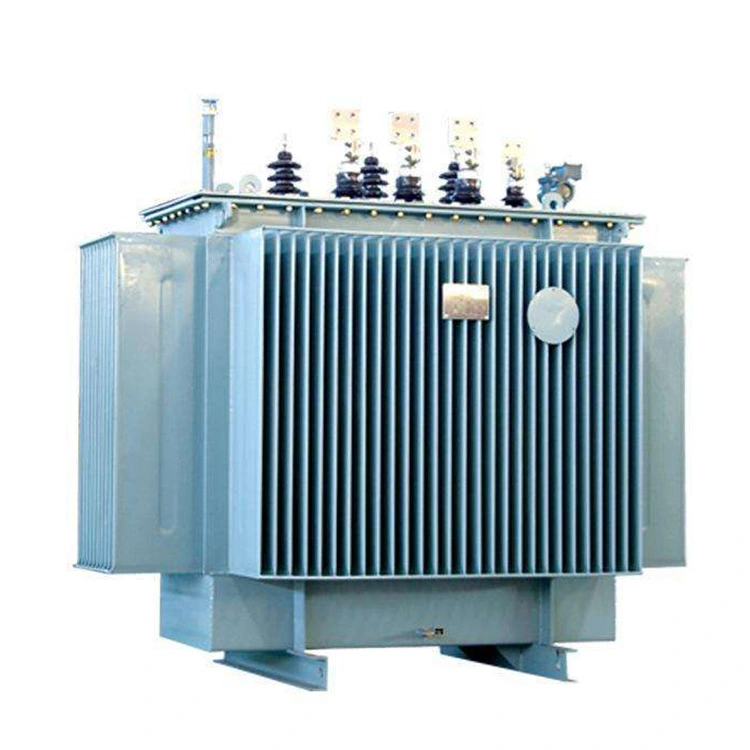

তেল নিমজ্জিত ট্রান্সফরমার 11kv থেকে 0.4kv 800kva

একটি তেল নিমজ্জিত ট্রান্সফরমার 11kv থেকে 0.4kv 800kva একটি পাওয়ার ট্রান্সফরমেশন ডিভাইস যা অপারেটিং তাপমাত্রা নিয়ন্ত্রণ করতে এবং নির্ভরযোগ্য কর্মক্ষমতা বজায় রাখতে অন্তরক তেল ব্যবহার করে। 11kv থেকে 0.4kv 800kva তৈল নিমজ্জিত ট্রান্সফরমারের সক্রিয় অংশগুলি অন্তরক তেলে ভরা ঢালাই করা স্টিলের ট্যাঙ্কের ভিতরে রাখা হয়। তেলটি শীতল মাধ্যম এবং বৈদ্যুতিক নিরোধক মাধ্যম হিসাবে উভয়ই কাজ করে, যা অপারেশন চলাকালীন উত্পন্ন তাপকে দক্ষতার সাথে এবং নিরাপদে অপসারণ করতে দেয়। শীতল করার পদ্ধতি এবং ক্ষমতার রেটিং অনুযায়ী, তেল নিমজ্জিত ট্রান্সফরমারগুলিকে সাধারণত প্রাকৃতিকভাবে শীতল তেল নিমজ্জিত ট্রান্সফরমার এবং বাধ্যতামূলক এয়ার কুলড তেল নিমজ্জিত ট্রান্সফরমারগুলিতে শ্রেণীবদ্ধ করা হয়, যাকে যথাক্রমে ONAN এবং ONAFও বলা হয়।

একটি তেল নিমজ্জিত ট্রান্সফরমারের প্রধান উপাদান:

1. ম্যাগনেটিক কোর

চৌম্বকীয় কোর চৌম্বকীয় প্রবাহের পথ প্রদান করে এবং 11kv থেকে 0.4kv 800kva তেল নিমজ্জিত ট্রান্সফরমারের কেন্দ্রীয় অংশ গঠন করে। এটি ইলেক্ট্রোম্যাগনেটিক আনয়নের মাধ্যমে উইন্ডিংয়ের মধ্যে বৈদ্যুতিক শক্তি স্থানান্তর করতে সক্ষম করে।

2. উইন্ডিং

উইন্ডিংগুলি ভোল্টেজ রূপান্তরের জন্য প্রয়োজনীয় চৌম্বক ক্ষেত্র তৈরি করে। এগুলি মূলের চারপাশে ক্ষত হওয়া পরিবাহী কয়েল থেকে তৈরি করা হয়, যার মধ্যে বিশেষ কাগজের উপকরণ এবং প্রতিরক্ষামূলক অন্তরক স্তরগুলি ব্যবহার করে উইন্ডিংগুলি উত্তাপিত হয়। অপারেটিং ভোল্টেজ বাড়ার সাথে সাথে পর্যাপ্ত অস্তরক শক্তি এবং কর্মক্ষম নিরাপত্তা নিশ্চিত করতে ঘন নিরোধক প্রয়োগ করা হয়।

3. ট্রান্সফরমার ট্যাঙ্ক

অভ্যন্তরীণ সমাবেশের জন্য যান্ত্রিক সুরক্ষা প্রদানের জন্য ট্রান্সফরমার ট্যাঙ্কের মূল এবং উইন্ডিংগুলি রয়েছে। ট্যাঙ্কে মাউন্ট করা বুশিংগুলি সঠিক নিরোধক বজায় রেখে উইন্ডিংগুলিকে পাওয়ার সিস্টেমের সাথে সংযুক্ত করার অনুমতি দেয়। ট্যাঙ্কের সাথে সংযুক্ত রেডিয়েটারগুলি বাহ্যিক পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, যা তাপ অপচয়কে উন্নত করে এবং শীতল কার্যক্ষমতা বাড়ায়।

4. অন্তরক তেল

অন্তরক তেল ট্যাঙ্কের অভ্যন্তরটি পূরণ করে এবং দুটি অপরিহার্য ফাংশন সম্পাদন করে। এটি শক্তিযুক্ত উপাদানগুলির মধ্যে বৈদ্যুতিক নিরোধক প্রদান করে এবং একটি শীতল মাধ্যম হিসাবে কাজ করে। অপারেশন চলাকালীন, তেল স্বাভাবিকভাবে বা উইন্ডিং এবং মূল সমাবেশের চারপাশে সহায়ক প্রবাহ পথের মাধ্যমে সঞ্চালিত হয়। এটি হট স্পট থেকে তাপ বহন করে এবং ট্যাঙ্ক এবং রেডিয়েটারে স্থানান্তর করে যেখানে এটি আশেপাশের পরিবেশে ছেড়ে দেওয়া হয়।

প্রযুক্তিগত স্পেসিফিকেশন:

তেল নিমজ্জিত ট্রান্সফরমারের মূল সুবিধা

1. চমৎকার নিরোধক কর্মক্ষমতা

11kv থেকে 0.4kv 800kva তেলে নিমজ্জিত ট্রান্সফরমারগুলি অসামান্য বৈদ্যুতিক নিরোধক অফার করে যার কারণে তেল উত্তাপের উচ্চ অস্তরক শক্তি। তেল কার্যকর তাপ অপচয় প্রদান করে। এটি তেল নিমজ্জিত ট্রান্সফরমারগুলিকে উচ্চ ভোল্টেজ এবং উচ্চ শক্তি প্রয়োগের জন্য উপযুক্ত করে তোলে। 11kv থেকে 0.4kv 800kva তেল নিমজ্জিত ট্রান্সফরমারগুলি পাওয়ার ট্রান্সমিশন নেটওয়ার্ক, শিল্প সুবিধা এবং সাবস্টেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে বৈদ্যুতিক অবস্থার চাহিদার অধীনে নির্ভরযোগ্য অপারেশনের প্রয়োজন হয়।

2. দক্ষ কুলিং এবং দীর্ঘ পরিষেবা জীবন

তেল উত্তাপের শীতল করার ক্ষমতা ভারী লোডিং অবস্থার মধ্যেও স্থিতিশীল অপারেটিং তাপমাত্রা বজায় রাখতে সাহায্য করে। শুকনো ধরনের ট্রান্সফরমারের সাথে তুলনা করুন, এটি তেল নিমজ্জিত ট্রান্সফরমারগুলিকে টেকসই ওভারলোডগুলিকে আরও কার্যকরভাবে পরিচালনা করতে দেয় এবং দীর্ঘ কর্মক্ষম জীবনে অবদান রাখে। যথাযথ রক্ষণাবেক্ষণের সাথে, অনেক তেল নিমজ্জিত ট্রান্সফরমার দুই থেকে তিন দশক ধরে পরিষেবাতে থাকে।

3. খরচ কার্যকর সমাধান

একই পাওয়ার রেটিং-এর জন্য, তেলে নিমজ্জিত ট্রান্সফরমারগুলি সাধারণত ঢালাই রজন ট্রান্সফরমারের তুলনায় তৈরি করতে বেশি লাভজনক। তাদের কম প্রাথমিক বিনিয়োগ খরচ তাদের কর্মক্ষমতা এবং বাজেটের মধ্যে ভারসাম্য খোঁজার জন্য ইউটিলিটি, শিল্প প্রকল্প এবং অবকাঠামো উন্নয়নের জন্য একটি আকর্ষণীয় পছন্দ করে তোলে।

4. কঠোর পরিবেশে নির্ভরযোগ্য অপারেশন

11kv থেকে 0.4kv 800kva তেলে নিমজ্জিত ট্রান্সফরমারগুলি চ্যালেঞ্জিং অপারেটিং পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে, যার মধ্যে রয়েছে উচ্চ পরিবেষ্টিত তাপমাত্রা এবং ধুলোময় পরিবেশ সহ এলাকা। তাদের দৃঢ় নির্মাণ এবং বাহ্যিক ব্যাঘাতের শক্তিশালী প্রতিরোধ চাহিদাপূর্ণ পরিবেশে স্থিতিশীল এবং নির্ভরযোগ্য বিদ্যুৎ বিতরণ নিশ্চিত করতে সহায়তা করে।
