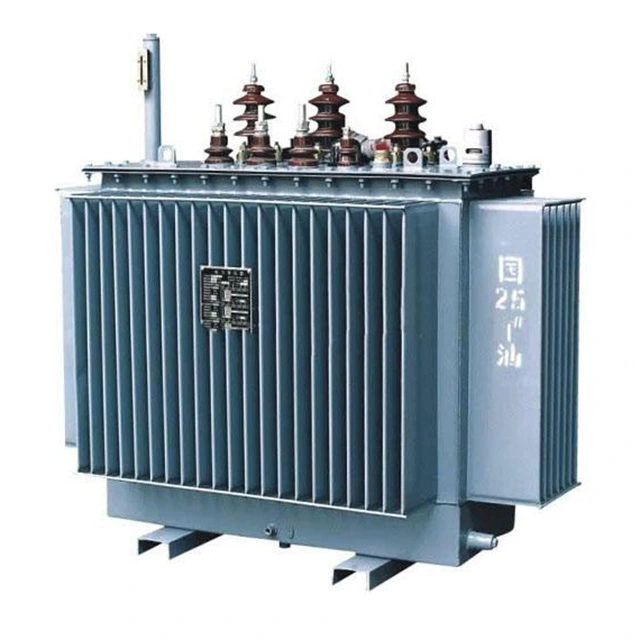

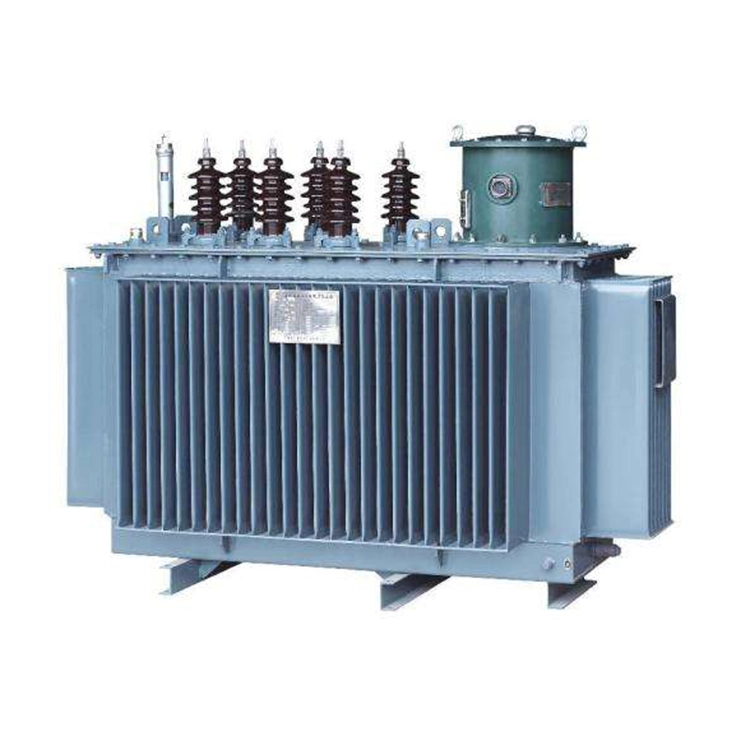

একটি 10 Kv 500kva পোল মাউন্টেড ডিস্ট্রিবিউশন ট্রান্সফরমার হল একটি তিন-ফেজ, তেল-নিমজ্জিত, আউটডোর টাইপ ট্রান্সফরমার যা আবাসিক, বাণিজ্যিক বিতরণ এবং হালকা শিল্পের জন্য 10 কেভি মাঝারি ভোল্টেজ থেকে 400V লো ভোল্টেজে (লাইন-টু-লাইন) নামানোর জন্য ইউটিলিটি খুঁটিতে সরাসরি ইনস্টল করা হয়। এটিতে কমপ্যাক্ট ডিজাইন, পূর্ণ-সিলযুক্ত ট্যাঙ্ক, কম ক্ষতি, কম শব্দ এবং ন্যূনতম রক্ষণাবেক্ষণ, IEC 60076 এবং GB/T 1094 মানগুলির সাথে সঙ্গতিপূর্ণ।
স্থায়িত্ব এবং দক্ষতার জন্য তৈরি, 10kV 500kVA পোল মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমার একটি কমপ্যাক্ট, স্পেস-সেভিং ডিজাইন গ্রহণ করে যা ডেডিকেটেড সাবস্টেশনের প্রয়োজনীয়তা দূর করে, উল্লেখযোগ্যভাবে সিভিল নির্মাণ এবং ইনস্টলেশন খরচ কমিয়ে দেয়। সম্পূর্ণরূপে সিল করা ঢেউতোলা ট্যাঙ্কের কাঠামো তেল ফুটো হওয়া এবং আর্দ্রতা প্রবেশ রোধ করে, রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং স্বাভাবিক অবস্থায় 20 বছরের বেশি পরিষেবা জীবন নিশ্চিত করে।
S11 গ্রেড লো লস সিলিকন স্টিল কোর এবং উচ্চ পরিবাহিতা কপার উইন্ডিং, 10kV 500kVA পোল মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমার কম নো-লোড এবং লোড লস অর্জন করতে পারে, যা অপারেশনাল এনার্জি খরচ কমাতে এবং দীর্ঘমেয়াদী ইউটিলিটি খরচ কমাতে সহায়ক। এর শব্দের মাত্রা 55 ডিবি-র নিচে নিয়ন্ত্রিত, এটি আবাসিক এলাকার জন্য পরিবেশ বান্ধব করে তোলে।
| আইটেম | স্পেসিফিকেশন |
| রেট করা ক্ষমতা | 500 kVA |
| প্রাথমিক ভোল্টেজ | 10 kV (±5% অফ সার্কিট ট্যাপ) |
| সেকেন্ডারি ভোল্টেজ | 0.4 kV(400 V) |
| ফেজ/ফ্রিকোয়েন্সি | 3-ফেজ, 50 Hz |
| ভেক্টর গ্রুপ | Dyn11(স্ট্যান্ডার্ড)/Yyn0 |
| কুলিং পদ্ধতি | ONAN (তেল প্রাকৃতিক বায়ু প্রাকৃতিক) |
| নিরোধক লেভেল | HV:Li75/Ac28;LV:Ac3 |
| নো-লোড লস | ≤680 W (S11)/≤580W(S13) |
| লোড ক্ষতি(75°℃) | ≤5,150 W(Dyn11) |
| শর্ট-সার্কিট প্রতিবন্ধকতা | 4%-4.5% (মান) |
10 kV 500 kVA পোল মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমারটি কংক্রিট বা ইস্পাতের খুঁটিতে সরাসরি ইনস্টল করার জন্য ডিজাইন করা হয়েছে, যা মাটির জায়গার প্রয়োজন সাশ্রয় করে। এর অপ্টিমাইজ করা কমপ্যাক্ট কনফিগারেশন এবং কম ওজন পরিবহনকে সহজ করে, এবং সাইটে ইনস্টলেশন, উল্লেখযোগ্যভাবে বিতরণ প্রকল্পের জন্য সিভিল ইঞ্জিনিয়ারিং এবং নির্মাণ খরচ কমিয়ে দেয়। নকশাটি পোল মাউন্ট করার যান্ত্রিক চাপ সহ্য করার জন্য ইঞ্জিনিয়ার করা হয়েছে, এমনকি বাতাস এবং কম্পনের লোডের মধ্যেও দীর্ঘমেয়াদী নিরাপত্তা নিশ্চিত করে।
S11 সিরিজ লো লস কোর প্রযুক্তিতে সজ্জিত, 10 kV 500 kVA পোল মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমার প্রচলিত মডেলের তুলনায় 10-20% কম নো-লোড এবং লোড লস প্রদান করে। কোল্ড রোলড গ্রেইন ওরিয়েন্টেড সিলিকন ইস্পাত কোর এবং সূক্ষ্ম ক্ষত কপার উইন্ডিং ব্যবহার করে, এটি সম্পূর্ণ এবং আংশিক লোড অপারেশন উভয় সময় শক্তির অপচয় কম করে। এর ফলে কর্মক্ষম খরচ কমে যায়, কার্বন নিঃসরণ কম হয় এবং সামগ্রিক দক্ষতা উন্নত হয়।
সম্পূর্ণরূপে সিল করা, ঢালাই ট্যাঙ্কের নকশা তেল ফুটো, আর্দ্রতা প্রবেশ এবং ধুলো বা ধ্বংসাবশেষ থেকে দূষণ প্রতিরোধ করে। এগুলি রুটিন রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে, স্বাভাবিক অপারেটিং অবস্থার অধীনে সামঞ্জস্যপূর্ণ কর্মক্ষমতা এবং 20 বছরের বেশি পরিষেবা জীবন নিশ্চিত করে। ঢেউতোলা স্টোরেজ ট্যাঙ্কটি একটি সমন্বিত কুলিং সিস্টেম হিসেবেও কাজ করে, যা দক্ষতার সাথে তাপ নষ্ট করতে পারে এবং ট্রান্সফরমার তেলের জন্য সম্পূর্ণ সিল করা পরিবেশ প্রদান করতে পারে।
উচ্চ শর্ট-সার্কিট যান্ত্রিক শক্তি দিয়ে তৈরি, 10 kV 500 kVA পোল মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমারটি বিকৃতি বা ব্যর্থতা ছাড়াই ফল্ট স্রোত সহ্য করার জন্য ডিজাইন করা হয়েছে। এর লো-আওয়াজ ডিজাইন, 55 ডিবি-র নিচে নিয়ন্ত্রিত, আবাসিক এবং শহুরে এলাকায় ন্যূনতম পরিবেশগত প্রভাব নিশ্চিত করে। চমৎকার তাপীয় স্থিতিশীলতা এবং একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-25°C থেকে +40°C) এটিকে উচ্চ আর্দ্রতা, ভারী বৃষ্টি এবং চরম তাপমাত্রার ওঠানামা সহ বিভিন্ন বহিরঙ্গন অবস্থার জন্য উপযুক্ত করে তোলে।
1.শহুরে এবং গ্রামীণ বিতরণ নেটওয়ার্ক।
2. আবাসিক এলাকা, বাণিজ্যিক জেলা, ছোট কারখানা।
3. পুনর্নবীকরণযোগ্য শক্তি সিস্টেম.
