হাজার হাজার সার্ভারে ভরা একটি আলোড়ন সৃষ্টিকারী ডেটা সেন্টারে, প্রতিটি ওয়াট বিদ্যুতের ব্যবহার নির্ভুলতার সাথে পর্যবেক্ষণ করা আবশ্যক। শক্তির ব্যবহার ট্র্যাক করতে, অদক্ষতা চিহ্নিত করতে এবং খরচ বরাদ্দ করতে সুবিধা ব্যবস্থাপক মিটারের নেটওয়ার্কের উপর নির্ভর করে। এই প্রতিটি মিটারের কেন্দ্রস্থলে রয়েছে কবর্তমান ট্রান্সফরমার সিটি—একটি নিরীহ সেন্সর যা নীরবে বৈদ্যুতিক পরিমাপের সবচেয়ে গুরুত্বপূর্ণ কাজগুলির মধ্যে একটি করে। এই উপাদানটি ছাড়া, সঠিক শক্তি পর্যবেক্ষণ প্রায় অসম্ভব হবে। বর্তমান ট্রান্সফরমারগুলি উচ্চ-ভোল্টেজ, উচ্চ-বর্তমান বিদ্যুৎ বিতরণের বিশ্ব এবং আধুনিক মিটারিং সিস্টেমের সংবেদনশীল, কম-পাওয়ার ইলেকট্রনিক্সের মধ্যে অপরিহার্য সেতু।
তাহলে কি বৈদ্যুতিক মিটারিং সিস্টেমের জন্য একটি বর্তমান ট্রান্সফরমার সিটিকে কী সেন্সর করে তোলে? উত্তরটি তিনটি মৌলিক ক্ষমতার মধ্যে রয়েছে: বিস্তৃত গতিশীল পরিসর জুড়ে সুনির্দিষ্ট বর্তমান পরিমাপ, প্রাথমিক সার্কিট এবং পরিমাপের সরঞ্জামগুলির মধ্যে সম্পূর্ণ গ্যালভানিক বিচ্ছিন্নতা এবং একটি মানসম্মত, কম-কারেন্ট আউটপুট প্রদান করার ক্ষমতা যা সহজেই মিটার এবং সুরক্ষা রিলে দ্বারা প্রক্রিয়া করা হয়। এই নিবন্ধটি নকশার নীতি, কর্মক্ষমতা বৈশিষ্ট্য এবং প্রয়োগের বিবেচনাগুলি অন্বেষণ করবে যা বর্তমান ট্রান্সফরমারগুলিকে বৈদ্যুতিক পরিমাপের ক্ষেত্রে অপরিহার্য করে তোলে। চৌম্বকীয় আবেশের পদার্থবিদ্যা থেকে যথার্থতা এবং স্যাচুরেশনের ব্যবহারিক চ্যালেঞ্জ পর্যন্ত, আমরা সেই প্রকৌশলটিকে বিচ্ছিন্ন করব যা এই ডিভাইসগুলিকে আবাসিক সাবমিটার থেকে উচ্চ-ভোল্টেজ সাবস্টেশন পর্যন্ত সমস্ত কিছুতে নির্ভরযোগ্য পরিমাপ সরবরাহ করতে সক্ষম করে।

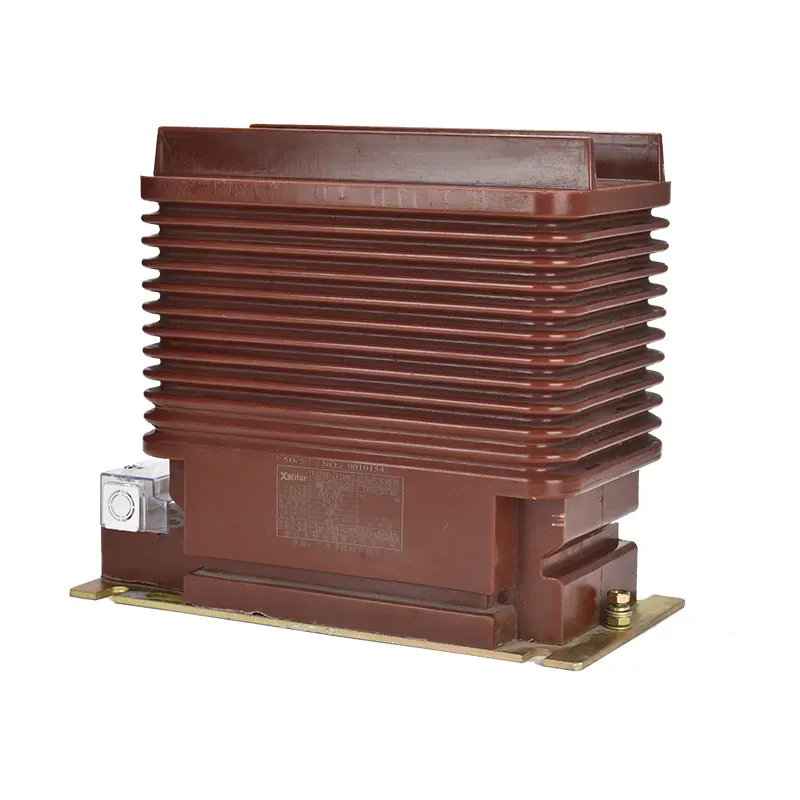

একটি কারেন্ট ট্রান্সফরমার সিটি হল এক ধরণের যন্ত্র ট্রান্সফরমার যা একটি প্রাথমিক পরিবাহীতে প্রবাহিত কারেন্টের সমানুপাতিক একটি হ্রাস, সঠিকভাবে স্কেল করা কারেন্ট তৈরি করার জন্য ডিজাইন করা হয়েছে। এটি একটি প্যাসিভ ডিভাইস যা ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতিতে কাজ করে। প্রাথমিক কন্ডাকটর—যে তারের কারেন্ট পরিমাপ করতে হয়—সিটি-র মূলের মধ্য দিয়ে যায়, যা সাধারণত উচ্চ-ব্যপ্তিযোগ্য চৌম্বকীয় উপাদান যেমন সিলিকন স্টিল বা ন্যানোক্রিস্টালাইন অ্যালয়। এই প্রাথমিক কন্ডাক্টর একক-টার্ন প্রাইমারি উইন্ডিং হিসাবে কাজ করে। সেকেন্ডারি ওয়াইন্ডিং, কোরের চারপাশে উত্তাপযুক্ত তামার তারের ক্ষতের অনেকগুলি বাঁক নিয়ে গঠিত, আউটপুট কারেন্ট সরবরাহ করে। যখন পর্যায়ক্রমে প্রাথমিক পরিবাহীর মধ্য দিয়ে প্রবাহিত হয়, তখন এটি মূলে একটি ভিন্নতর চৌম্বকীয় প্রবাহ সৃষ্টি করে। এই প্রবাহটি সেকেন্ডারি উইন্ডিংয়ে একটি কারেন্ট আনে যা প্রাথমিক স্রোতের সমানুপাতিক, বাঁক অনুপাত দ্বারা মাপানো হয়।
একটি বর্তমান ট্রান্সফরমারকে একটি নির্ভুল স্কেল হিসাবে কল্পনা করুন যা একটি ছোট, প্রতিনিধি নমুনা ওজন করে একটি হাতির ওজন পরিমাপ করে। প্রাথমিক স্রোত হ'ল হাতি - বড় এবং অবাধ্য। সেকেন্ডারি কারেন্ট হল ছোট নমুনা - পরিমাপ করা সহজ এবং পরিচালনা করা নিরাপদ। সিটির টার্ন রেশিও স্কেলিং ফ্যাক্টর নির্ধারণ করে। উদাহরণস্বরূপ, একটি 1000:5 CT এর অর্থ হল যখন 1000 অ্যাম্পিয়ার প্রাথমিকের মধ্য দিয়ে প্রবাহিত হয়, তখন 5 অ্যাম্পিয়ার সেকেন্ডারি সার্কিটের মধ্য দিয়ে প্রবাহিত হবে। এই প্রমিত 5 A (বা 1 A) সেকেন্ডারি আউটপুট প্রাথমিক সার্কিটের উচ্চ স্রোত এবং ভোল্টেজের জন্য ডিজাইন করার প্রয়োজন ছাড়াই মিটার, রিলে এবং অন্যান্য মনিটরিং সরঞ্জামগুলিকে প্রমিত, বিনিময়যোগ্য ডিভাইস হিসাবে তৈরি করতে দেয়। বর্তমান ট্রান্সফরমার সিটি আধুনিক বৈদ্যুতিক মিটারিং এর মেরুদণ্ড কেন এই মৌলিক কারণ।
মূল উপাদান সিটির কর্মক্ষমতা একটি গুরুত্বপূর্ণ ফ্যাক্টর. চৌম্বকীয় প্রবাহকে দক্ষতার সাথে ঘনীভূত করার জন্য কোরটির উচ্চ ব্যাপ্তিযোগ্যতা থাকতে হবে এবং ক্ষতি কমানোর জন্য এটিতে অবশ্যই কম হিস্টেরেসিস থাকতে হবে। প্রাইমারি এবং সেকেন্ডারি স্রোতগুলির মধ্যে অনুপাতটি স্রোতের সমগ্র পরিসর জুড়ে স্থির থাকে তা নিশ্চিত করার জন্য কোরের একটি রৈখিক চুম্বকীয়করণ বক্ররেখাও থাকতে হবে। এওয়েনঝো জিফা বৈদ্যুতিক সরঞ্জাম কোং, লিমিটেড,আমরা উচ্চ-মানের শস্য-ভিত্তিক সিলিকন ইস্পাত ব্যবহার করে বর্তমান ট্রান্সফরমার সিটি কোর তৈরি করি, এটির চমৎকার চৌম্বক বৈশিষ্ট্য এবং কম জোরের জন্য নির্বাচিত। মূল ডিজাইন এবং উইন্ডিং প্রযুক্তিতে আমাদের কারখানার অভিজ্ঞতা নিশ্চিত করে যে আমাদের বর্তমান ট্রান্সফরমারগুলি বিস্তৃত অ্যাপ্লিকেশন জুড়ে নির্ভরযোগ্য, সঠিক কর্মক্ষমতা প্রদান করে।
মিটারিং অ্যাপ্লিকেশনে বর্তমান ট্রান্সফরমার ব্যবহার করার প্রাথমিক কারণ নিরাপত্তা। একটি উচ্চ-কারেন্ট, উচ্চ-ভোল্টেজ সার্কিটের সাথে একটি মিটারকে সরাসরি সংযুক্ত করা অসাধারণভাবে বিপজ্জনক হবে। মিটারকে সম্পূর্ণ প্রাথমিক ভোল্টেজ (যা শত শত কিলোভোল্ট হতে পারে) এবং কারেন্ট (যা হাজার হাজার অ্যাম্পিয়ার হতে পারে) এর জন্য রেট করা দরকার। এটি শারীরিকভাবে বড়, নিষেধাজ্ঞামূলকভাবে ব্যয়বহুল এবং সহজাতভাবে বিপজ্জনক হবে। বর্তমান ট্রান্সফরমার সিটি সুন্দরভাবে গ্যালভানিক বিচ্ছিন্নতা প্রদান করে এই সমস্যার সমাধান করে। প্রাথমিক সার্কিট এবং সেকেন্ডারি সার্কিটের মধ্যে সরাসরি বৈদ্যুতিক সংযোগ নেই। কোরের অন্তরণ এবং windings মধ্যে শারীরিক দূরত্ব দ্বারা প্রাথমিক মাধ্যমিক থেকে পৃথক করা হয়। এই বিচ্ছিন্নতা নিশ্চিত করে যে মিটার এবং অপারেটর প্রাথমিক সিস্টেমের বিপজ্জনক ভোল্টেজ এবং স্রোতের সংস্পর্শে আসছে না।
একটি বর্তমান ট্রান্সফরমার সিটির সেকেন্ডারি সার্কিটটি কাজ করার জন্য নিরাপদ হওয়ার জন্য ডিজাইন করা হয়েছে। সাধারণ মাধ্যমিক আউটপুট হয় 5 A বা 1 A, যা সহজেই মানক মিটার এবং সুরক্ষা রিলে দ্বারা পরিচালিত হয়। সেকেন্ডারি টার্মিনাল জুড়ে ভোল্টেজও কম রাখা হয়। এই নিরাপত্তার দিকটি শুধু একটি সুবিধা নয়; এটি একটি মৌলিক নিরাপত্তা প্রয়োজনীয়তা. একটি CT এর সেকেন্ডারি সার্কিট কখনই খোলা যাবে না যখন প্রাইমারি এনার্জিত থাকে। সেকেন্ডারি সার্কিট খোলা থাকলে, সেকেন্ডারি টার্মিনালগুলির উচ্চ প্রতিবন্ধকতার কারণে কোর ফ্লাক্স বিপজ্জনক স্তরে বৃদ্ধি পাবে, একটি উচ্চ ভোল্টেজ তৈরি করবে যা কর্মীদের জন্য প্রাণঘাতী এবং সরঞ্জামগুলির জন্য ধ্বংসাত্মক হতে পারে।
মিটারিং অ্যাপ্লিকেশনের জন্য, এই নিরাপত্তা সর্বাগ্রে। একটি বর্তমান ট্রান্সফরমার CT একটি মিটারকে নিরাপদে এমন একটি স্থানে ইনস্টল করার অনুমতি দেয় যা পড়ার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক। মিটার একটি প্যানেলে স্থাপন করা যেতে পারে, একটি প্রাচীরের উপর মাউন্ট করা যেতে পারে, বা এমনকি প্রাথমিক সার্কিট থেকে দূরবর্তী অবস্থানে অবস্থিত। এটি আধুনিক ডেটা সেন্টার, শিল্প সুবিধা এবং বাণিজ্যিক ভবনগুলিতে বিশেষভাবে গুরুত্বপূর্ণ যেখানে কেন্দ্রীভূত শক্তি ব্যবস্থাপনা সিস্টেমের একাধিক পয়েন্টে সঠিক পরিমাপের প্রয়োজন হয়। Xifa-এ আমাদের কারখানা নিরাপত্তার কথা মাথায় রেখে তার বর্তমান ট্রান্সফরমার সিটি ডিজাইন করে, উচ্চ-মানের নিরোধক উপকরণ এবং দৃঢ় নির্মাণ ব্যবহার করে পণ্যের জীবনের উপর নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে।
যেকোনো মিটারিং অ্যাপ্লিকেশনের জন্য, নির্ভুলতা হল সবচেয়ে গুরুত্বপূর্ণ পারফরম্যান্স প্যারামিটার। একটি কারেন্ট ট্রান্সফরমার সিটির নির্ভুলতা তার নির্ভুলতা শ্রেণীর পরিপ্রেক্ষিতে প্রকাশ করা হয়, যা প্রাথমিক এবং মাধ্যমিক স্রোত এবং অনুমোদিত ফেজ স্থানচ্যুতির মধ্যে অনুপাতের অনুমোদনযোগ্য ত্রুটিকে সংজ্ঞায়িত করে। সঠিকতা শ্রেণী একটি অক্ষর এবং একটি সংখ্যার সমন্বয় দ্বারা নির্দিষ্ট করা হয়। মিটারিং অ্যাপ্লিকেশনের জন্য, সর্বাধিক সাধারণ নির্ভুলতা ক্লাসগুলি হল 0.1, 0.2, 0.5, 1 এবং 3৷ সংখ্যাটি রেট করা বর্তমানের সর্বাধিক শতাংশ ত্রুটি নির্দেশ করে৷ উদাহরণস্বরূপ, একটি ক্লাস 0.5 CT এর রেটিং কারেন্টে সর্বাধিক অনুপাতের ত্রুটি 0.5% রয়েছে।
সঠিক শক্তি পরিমাপের জন্য ফেজ স্থানচ্যুতিও গুরুত্বপূর্ণ। একটি থ্রি-ফেজ সিস্টেমে, সিটিতে ফেজ ত্রুটিগুলি সক্রিয় এবং প্রতিক্রিয়াশীল শক্তির পরিমাপের ক্ষেত্রে উল্লেখযোগ্য ত্রুটি সৃষ্টি করতে পারে। নির্ভুলতা শ্রেণী সর্বাধিক ফেজ স্থানচ্যুতিকেও সংজ্ঞায়িত করে। উদাহরণস্বরূপ, একটি ক্লাস 0.5 সিটির সর্বাধিক ফেজ স্থানচ্যুতি 20 মিনিট (0.33 ডিগ্রি)। নির্ভুলতা শ্রেণী একটি নির্দিষ্ট বোঝা (লোড) এবং রেট করা বর্তমানের একটি নির্দিষ্ট শতাংশে (সাধারণত 100%) পরিমাপ করা হয়। একটি সিটির নির্ভুলতা তার সমগ্র পরিসরে স্থির নয়; এটি সাধারণত রেট করা স্রোতে সবচেয়ে নির্ভুল এবং খুব কম স্রোতে এবং রেট করা মানের উপরে স্রোতে হ্রাস পায়।
নিচের সারণীটি নির্ভুলতা ক্লাস এবং তাদের সাধারণ মিটারিং অ্যাপ্লিকেশনগুলির সংক্ষিপ্ত বিবরণ দেয়।
| নির্ভুলতা ক্লাস | সর্বোচ্চ অনুপাত ত্রুটি | সর্বোচ্চ ফেজ স্থানচ্যুতি | সাধারণ আবেদন |
| 0.1 | 0.1% | 5 মিনিট | যথার্থ মিটারিং, ক্রমাঙ্কন, মান |
| 0.2 | 0.2% | 10 মিনিট | উচ্চ-নির্ভুলতা রাজস্ব পরিমাপ |
| 0.5 | 0.5% | 20 মিনিট | বাণিজ্যিক এবং শিল্প মিটারিং |
| 1.0 | 1.0% | 60 মিনিট | সাধারণ উদ্দেশ্য মিটারিং |
| 3.0 | 3.0% | নির্দিষ্ট করা নেই | শুধুমাত্র ইঙ্গিত |
সঠিক নির্ভুলতা ক্লাস নির্বাচন করা একটি গুরুত্বপূর্ণ সিদ্ধান্ত। রাজস্ব মিটারিং অ্যাপ্লিকেশনের জন্য, যেখানে পরিমাপগুলি বিলিং-এর জন্য ব্যবহৃত হয়, একটি উচ্চতর নির্ভুলতা (0.1 বা 0.2) অপরিহার্য। সাবমিটারিং এবং সাধারণ পর্যবেক্ষণের জন্য, একটি ক্লাস 0.5 বা 1.0 সিটি সাধারণত যথেষ্ট। প্রয়োজনীয় নির্ভুলতা শ্রেণীও মিটারের বোঝার উপর নির্ভর করে। CT তার নির্দিষ্ট নির্ভুলতা সীমার মধ্যে কাজ করে তা নিশ্চিত করার জন্য মিটারের যথেষ্ট কম বোঝা থাকতে হবে। Wenzhou Xifa Electrical Equipment Co., Ltd.-তে, আমরা আমাদের গ্রাহকদের চাহিদা অনুযায়ী বর্তমান ট্রান্সফরমার CT নির্ভুলতা ক্লাসের একটি সম্পূর্ণ পরিসর অফার করি, উচ্চ-নির্ভুলতা রাজস্ব মিটারিং থেকে সাধারণ পর্যবেক্ষণ অ্যাপ্লিকেশন পর্যন্ত।
একটি কারেন্ট ট্রান্সফরমার সিটির অন্যতম প্রধান সুবিধা হল ছোট ভগ্নাংশের স্রোত থেকে বড় ওভারলোড স্রোত পর্যন্ত বিস্তৃত পরিসরে নির্ভুলভাবে স্রোত পরিমাপ করার ক্ষমতা। এই গতিশীল পরিসরটি আধুনিক বৈদ্যুতিক মিটারিং সিস্টেমের জন্য অপরিহার্য, যা হালকা এবং ভারী লোড উভয় সময়কালে শক্তি খরচ সঠিকভাবে পরিমাপ করতে হবে। একটি CT এর গতিশীল পরিসীমা প্রাথমিকভাবে মূল উপাদান এবং উইন্ডিং ডিজাইন দ্বারা নির্ধারিত হয়। কোরটি অবশ্যই ফ্লাক্স ঘনত্বের বিস্তৃত পরিসরে রৈখিকভাবে কাজ করতে সক্ষম হবে। উইন্ডিংটি অবশ্যই ফুটো ইনডাক্ট্যান্স কমানোর জন্য এবং একটি স্থিতিশীল বাঁক অনুপাত প্রদান করার জন্য ডিজাইন করা উচিত।
বিস্তৃত গতিশীল পরিসর অর্জনের ক্ষেত্রে মূল উপাদান হল সবচেয়ে গুরুত্বপূর্ণ উপাদান। কোরের অবশ্যই একটি রৈখিক চুম্বকীয়করণ বক্ররেখা থাকতে হবে, যার অর্থ হল প্রবাহের ঘনত্ব চুম্বকীয় শক্তির সমানুপাতিক, সম্পৃক্ততা বিন্দু পর্যন্ত। একটি উচ্চ-ব্যপ্তিযোগ্যতা কোর, যেমন শস্য-ভিত্তিক সিলিকন ইস্পাত, স্রোতের বিস্তৃত পরিসরের উপর তুলনামূলকভাবে রৈখিক অঞ্চল রয়েছে। হিস্টেরেসিস কমাতে এবং সময়ের সাথে সাথে সিটি তার নির্ভুলতা বজায় রাখে তা নিশ্চিত করার জন্য কোরটির অবশ্যই কম জবরদস্তি থাকতে হবে। মূল উপাদানটিকে উচ্চ স্যাচুরেশন ফ্লাক্স ঘনত্বের জন্যও নির্বাচন করা হয় যাতে ত্রুটির পরিস্থিতিতে কোরটিকে সম্পৃক্ত হতে না পারে। মূল জ্যামিতিও গুরুত্বপূর্ণ; একটি বৃহৎ ক্রস-বিভাগীয় এলাকা সহ একটি কোর সম্পৃক্ত না হয়ে একটি বৃহত্তর ফ্লাক্স পরিচালনা করতে পারে।
উইন্ডিং ডিজাইন ডাইনামিক রেঞ্জকেও প্রভাবিত করে। প্রাথমিক প্রবাহের প্রতি অ্যাম্পিয়ারে একটি উচ্চ আউটপুট ভোল্টেজ তৈরি করতে সেকেন্ডারি উইন্ডিং সাধারণত প্রচুর সংখ্যক বাঁক দিয়ে ক্ষতবিক্ষত হয়। এই উচ্চ সংবেদনশীলতা সিটিকে ছোট স্রোত নির্ভুলভাবে পরিমাপ করতে দেয়। উইন্ডিং লিকেজ ইনডাক্ট্যান্স কমানোর জন্য ডিজাইন করা হয়েছে, যা উচ্চ ফ্রিকোয়েন্সি এবং ক্ষণস্থায়ী অবস্থার সময় ত্রুটির কারণ হতে পারে। শর্ট সার্কিট প্রতিরোধ করার জন্য বাঁকগুলির মধ্যে অন্তরণ অবশ্যই শক্তিশালী হতে হবে। উইন্ডিংকে অবশ্যই অতিরিক্ত গরম না করে রেট করা কারেন্ট পরিচালনা করার জন্য ডিজাইন করা উচিত। Wenzhou Xifa ইলেকট্রিক্যাল ইকুইপমেন্ট কোং, লিমিটেড-এ আমাদের ফ্যাক্টরি উন্নত ঘুরানোর কৌশল এবং উচ্চ-মানের সামগ্রী ব্যবহার করে তা নিশ্চিত করতে যে আমাদের বর্তমান ট্রান্সফরমার CT তাদের সম্পূর্ণ অপারেটিং পরিসর জুড়ে একটি বিস্তৃত গতিশীল পরিসর এবং সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদান করে।
মূল এবং ঘুর নকশা বোঝা প্রভাব জন্য অ্যাকাউন্ট করা আবশ্যক. বোঝা হল সেকেন্ডারি সার্কিটের প্রতিবন্ধকতা, যার মধ্যে রয়েছে মিটার, লিড এবং সংযোগকারী টার্মিনাল। একটি উচ্চ বোঝা CT এর কার্যকরী গতিশীল পরিসর কমাতে পারে এবং অপেক্ষাকৃত কম স্রোতে স্যাচুরেশন সৃষ্টি করতে পারে। প্রত্যাশিত বোঝার জন্য উপযুক্ত রেটিং সহ একটি সিটি নির্বাচন করা গুরুত্বপূর্ণ। একটি উচ্চ বোঝা রেটিং সহ একটি CT এর একটি বৃহত্তর কোর এবং আরও বাঁক থাকবে, যার ফলে একটি বিস্তৃত গতিশীল পরিসর হবে। আমাদের প্রযুক্তিগত দল আপনার আবেদনের জন্য উপযুক্ত বোঝা গণনা করতে সহায়তা করতে পারে।
দুটি গুরুত্বপূর্ণ কারণ যা একটি বর্তমান ট্রান্সফরমার সিটির নির্ভুলতা এবং কার্যকারিতাকে প্রভাবিত করে তা হল বোঝা এবং স্যাচুরেশন। বোঝা হল সেকেন্ডারি সার্কিটের মোট প্রতিবন্ধকতা, যার মধ্যে মিটার, কানেক্টিং লিড এবং টার্মিনেশন পয়েন্ট। যদি বোঝা খুব বেশি হয়, তাহলে সিটির আউটপুট ভোল্টেজ বাড়তে বাধ্য হবে, যার ফলে কোর ফ্লাক্স বাড়বে, যা স্যাচুরেশন হতে পারে। স্যাচুরেশন ঘটে যখন মূল প্রবাহের ঘনত্ব উপাদানের সর্বাধিক প্রবাহের ঘনত্বে পৌঁছায়, যার বাইরে প্রাথমিক প্রবাহ বৃদ্ধির ফলে সেকেন্ডারি কারেন্টের আনুপাতিক বৃদ্ধি ঘটে না। এর ফলে CT একটি বিকৃত আউটপুট সংকেত তৈরি করে, যা ভুল পরিমাপের দিকে পরিচালিত করে।
বোঝা এবং স্যাচুরেশন মধ্যে সম্পর্ক একটি সমালোচনামূলক নকশা বিবেচনা. একটি CT একটি নির্দিষ্ট বোঝার জন্য রেট করা হয়, সাধারণত VA (ভোল্ট-অ্যাম্পিয়ার) তে প্রকাশ করা হয়। উদাহরণস্বরূপ, 5 VA রেটিং সহ একটি CT 5 A এ (যেহেতু P = I²R) 0.2 ওহম পর্যন্ত মোট প্রতিবন্ধকতা সহ একটি সেকেন্ডারি সার্কিট চালাতে পারে। যদি বোঝা এই রেটিং অতিক্রম করে, তাহলে CT একটি নিম্ন প্রাথমিক কারেন্টে পরিপূর্ণ হতে পারে, এর গতিশীল পরিসীমা সীমিত করে এবং পরিমাপের ত্রুটি ঘটাতে পারে। বোঝা রেটিং সহ একটি সিটি নির্বাচন করা অপরিহার্য যা মিটারের প্রকৃত বোঝা এবং সংযোগকারী লিডের চেয়ে বেশি।
সঠিক পরিমাপ নিশ্চিত করতে, CT এর স্যাচুরেশন পয়েন্টের নীচে ভালভাবে পরিচালিত হওয়া উচিত। অপারেটিং ফ্লাক্স এবং স্যাচুরেশন ফ্লাক্সের মধ্যবর্তী মার্জিনকে "স্যাচুরেশন মার্জিন" বলা হয়। একটি উচ্চ স্যাচুরেশন মার্জিন সহ একটি CT স্যাচুরেশনের জন্য আরও প্রতিরোধী হবে এবং স্রোতের বিস্তৃত পরিসরে এর নির্ভুলতা বজায় রাখবে। স্যাচুরেশন মার্জিন মূল উপাদান, মূল জ্যামিতি এবং বাঁক সংখ্যা দ্বারা নির্ধারিত হয়। মিটারিং অ্যাপ্লিকেশানগুলির জন্য ডিজাইন করা CTগুলির সাধারণত একটি উচ্চ স্যাচুরেশন মার্জিন থাকে যাতে তারা নির্ভুলতার ক্ষতি ছাড়াই ওভারলোডগুলি পরিচালনা করতে পারে। নিম্নলিখিত সারণীটি একটি সাধারণ কারেন্ট ট্রান্সফরমার সিটির পরিমাপের নির্ভুলতার উপর বোঝার প্রভাবকে চিত্রিত করে।
| বোঝা (রেটেডের%) | পরিমাপ ত্রুটি (%) | প্রভাব |
| ২৫% | 0.1% | নির্দিষ্টকরণের মধ্যে, সঠিক পরিমাপ |
| ৫০% | 0.15% | নির্দিষ্টকরণের মধ্যে, সঠিক পরিমাপ |
| 100% | 0.3% | রেট করা বোঝা, ত্রুটি সামান্য বৃদ্ধি |
| 150% | 1.5% | অত্যধিক বোঝা, উল্লেখযোগ্য ত্রুটি |
| 200% | 5.0% | গুরুতর স্যাচুরেশন, অবিশ্বস্ত পরিমাপ |
একটি মিটারিং সিস্টেমের ডিজাইন পর্বের সময় বোঝা সবসময় সাবধানে গণনা করা এবং যাচাই করা উচিত। একটি উচ্চ VA রেটিং সহ একটি CT একটি উচ্চ বোঝা পরিচালনা করতে পারে, তবে এটি আরও বড় এবং আরও ব্যয়বহুল। একটি কম VA রেটিং সহ একটি CT ছোট এবং কম ব্যয়বহুল, তবে এটি বোঝার প্রতি আরও সংবেদনশীল এবং ভারী বোঝার নিচে পরিপূর্ণ হতে পারে। Xifa-তে, আমরা বিভিন্ন মিটারিং অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে বিভিন্ন বোঝা রেটিং সহ বর্তমান ট্রান্সফরমার CT-এর একটি পরিসর অফার করি। আমাদের প্রযুক্তিগত দল আপনার আবেদনের জন্য সঠিক সিটি নির্বাচন করতে সহায়তা করতে পারে।
একটি মিটারিং অ্যাপ্লিকেশনের জন্য সঠিক বর্তমান ট্রান্সফরমার সিটি নির্বাচন করার সাথে সিস্টেমের বর্তমান, ভোল্টেজ এবং নির্ভুলতার প্রয়োজনীয়তাগুলির একটি পদ্ধতিগত মূল্যায়ন জড়িত। CT সঠিকভাবে নির্দিষ্ট করা হয়েছে তা নিশ্চিত করার জন্য নিম্নলিখিত নির্বাচন কাঠামো একটি ধাপে ধাপে পদ্ধতি প্রদান করে। প্রথম ধাপ হল প্রাথমিক বর্তমান পরিসীমা নির্ধারণ করা। সিটিকে অবশ্যই সর্বোচ্চ অপারেটিং কারেন্ট সঠিকভাবে পরিমাপ করতে সক্ষম হতে হবে, এবং এটি অবশ্যই ক্ষতি ছাড়াই সর্বাধিক ফল্ট কারেন্ট সহ্য করতে সক্ষম হতে হবে। CT এর রেট করা বর্তমান সর্বাধিক প্রত্যাশিত লোড কারেন্টের প্রায় 60-80% হতে বেছে নেওয়া উচিত, যা ভবিষ্যতে লোড বৃদ্ধির জন্য কিছু মার্জিন প্রদান করে। CT এর গতিশীল পরিসীমাও বিবেচনা করা উচিত, এটি নিশ্চিত করে যে এটি সর্বনিম্ন এবং সর্বাধিক স্রোত সঠিকভাবে পরিমাপ করতে পারে।
দ্বিতীয় ধাপ হল প্রয়োজনীয় নির্ভুলতা শ্রেণী নির্ধারণ করা। রাজস্ব পরিমাপের জন্য, একটি উচ্চ নির্ভুলতা শ্রেণী (0.1 বা 0.2) প্রয়োজন৷ সাবমিটারিং এবং সাধারণ পর্যবেক্ষণের জন্য, একটি নিম্ন নির্ভুলতা শ্রেণী (0.5 বা 1.0) যথেষ্ট হতে পারে। নির্ভুলতা শ্রেণীটি অবশ্যই মিটারের বোঝার সাথে মিলিত হতে হবে। তৃতীয় ধাপ হল বোঝা নির্ধারণ করা। মিটারের ইনপুট প্রতিবন্ধকতা, সংযোগকারী লিডের দৈর্ঘ্য এবং যেকোনো মধ্যবর্তী ডিভাইসের প্রতিবন্ধকতার উপর ভিত্তি করে বোঝা গণনা করা আবশ্যক। CT এর একটি বোঝা রেটিং থাকতে হবে যা গণনা করা বোঝার চেয়ে বেশি।
নিম্নলিখিত সারণীটি মূল নির্বাচনের মানদণ্ডের সংক্ষিপ্ত বিবরণ দেয় এবং একটি বর্তমান ট্রান্সফরমার সিটির জন্য সাধারণ মান প্রদান করে।
| নির্বাচনের মানদণ্ড | বিবেচনা | সাধারণ মান |
| প্রাথমিক বর্তমান (A) | সর্বাধিক ক্রমাগত লোড বর্তমান | 50, 100, 200, 400, 800, 1000, 2000 |
| মাধ্যমিক বর্তমান (A) | মিটারের জন্য স্ট্যান্ডার্ড আউটপুট | 5 A বা 1 A |
| নির্ভুলতা ক্লাস | প্রয়োজনীয় পরিমাপ নির্ভুলতা | 0.1, 0.2, 0.5, 1.0 |
| বোঝা (VA) | সেকেন্ডারি সার্কিটের মোট প্রতিবন্ধকতা | 2.5, 5, 10, 15, 30 |
| নিরোধক স্তর | প্রাথমিক সার্কিটের রেটেড ভোল্টেজ | 0.6 কেভি, 12 কেভি, 24 কেভি, 36 কেভি |
| ফ্রিকোয়েন্সি (Hz) | প্রধান ফ্রিকোয়েন্সি | 50 Hz বা 60 Hz |
বিবেচনা করার জন্য অতিরিক্ত কারণগুলির মধ্যে অন্তরণ স্তর, ফ্রিকোয়েন্সি এবং পরিবেষ্টিত তাপমাত্রা অন্তর্ভুক্ত। সিটি অবশ্যই প্রাথমিক সার্কিটের ভোল্টেজ স্তরের জন্য ডিজাইন করা উচিত। উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনের জন্য, সিটির অবশ্যই পর্যাপ্ত নিরোধক এবং ক্রীপেজ দূরত্ব থাকতে হবে। সিটি অবশ্যই মেইন ফ্রিকোয়েন্সি (50 Hz বা 60 Hz) এর জন্য ডিজাইন করা উচিত। পরিবেষ্টিত তাপমাত্রা CT এর কর্মক্ষমতা এবং তাপ নষ্ট করার ক্ষমতাকে প্রভাবিত করে। Xifa-তে, আমরা লো-ভোল্টেজ ডিস্ট্রিবিউশন থেকে হাই-ভোল্টেজ সাবস্টেশন মিটারিং পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনের জন্য বর্তমান ট্রান্সফরমার সিটি তৈরি করি। আমাদের পণ্যগুলি প্রাসঙ্গিক আন্তর্জাতিক মান পূরণের জন্য ডিজাইন করা হয়েছে এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য কঠোরভাবে পরীক্ষা করা হয়েছে।
প্রশ্ন 1: একটি বর্তমান ট্রান্সফরমার এবং একটি ভোল্টেজ ট্রান্সফরমার মধ্যে পার্থক্য কি?
উত্তর: একটি কারেন্ট ট্রান্সফরমার (CT) কারেন্ট পরিমাপ করতে ব্যবহৃত হয় এবং সার্কিটের সাথে সিরিজে সংযুক্ত থাকে। একটি ভোল্টেজ ট্রান্সফরমার (VT) ভোল্টেজ পরিমাপ করতে ব্যবহৃত হয় এবং সমান্তরালভাবে সংযুক্ত থাকে। CT প্রাথমিক কারেন্টের সমানুপাতিক একটি সেকেন্ডারি কারেন্ট তৈরি করে, যখন VT প্রাথমিক ভোল্টেজের সমানুপাতিক একটি সেকেন্ডারি ভোল্টেজ তৈরি করে। এগুলি উভয়ই যন্ত্র ট্রান্সফরমার যা মিটারিং এবং সুরক্ষার জন্য ব্যবহৃত হয়। কারেন্ট ট্রান্সফরমার সিটি হল পাওয়ার সিস্টেমে কারেন্ট পরিমাপের মূল সেন্সর।
প্রশ্ন 2: আমি কি কোন অভিযোজনে একটি বর্তমান ট্রান্সফরমার সিটি ইনস্টল করতে পারি?
উত্তর: যদিও একটি বর্তমান ট্রান্সফরমার CT বেশিরভাগ অভিযোজনে ইনস্টল করা যেতে পারে, এটি সাধারণত প্রস্তুতকারকের নির্দেশিকা অনুসরণ করার পরামর্শ দেওয়া হয়। অভিযোজন স্বাভাবিক অপারেটিং স্রোতে নির্ভুলতাকে উল্লেখযোগ্যভাবে প্রভাবিত করে না। যাইহোক, উচ্চ-নির্ভুলতা প্রয়োগের জন্য, কোরটি অত্যধিক কম্পন বা চৌম্বক ক্ষেত্রের শিকার না হয় তা নিশ্চিত করার পরামর্শ দেওয়া হয়। স্প্লিট-কোর CT-এর জন্য, কোরটি সঠিকভাবে বন্ধ এবং নির্ভুলতা বজায় রাখার জন্য সুরক্ষিত রয়েছে তা নিশ্চিত করার জন্য যত্ন নেওয়া উচিত।
প্রশ্ন 3: আমি কিভাবে একটি 5 A এবং 1 A সেকেন্ডারি CT এর মধ্যে নির্বাচন করব?
উত্তর: একটি 5 A এবং একটি 1 A সেকেন্ডারি কারেন্ট ট্রান্সফরমার CT এর মধ্যে পছন্দ মিটারিং সরঞ্জাম এবং CT এবং মিটারের মধ্যে দূরত্বের উপর নির্ভর করে। A 5 A আউটপুট বেশি সাধারণ এবং উচ্চতর সিগন্যাল লেভেল প্রদান করে, যা শোরগোল পরিবেশে সুবিধাজনক হতে পারে। A 1 A আউটপুট প্রায়ই দীর্ঘ-দূরত্বের সংক্রমণের জন্য ব্যবহৃত হয় কারণ নিম্ন কারেন্ট লিডগুলিতে ভোল্টেজ ড্রপ কমায়। বেশিরভাগ আধুনিক মিটার 5 A এবং 1 A ইনপুট উভয় সমর্থন করে। আমাদের কারখানা আপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সর্বোত্তম পছন্দ নির্দেশিকা প্রদান করতে পারে.
প্রশ্ন 4: একটি বর্তমান ট্রান্সফরমার সিটি স্যাচুরেট হওয়ার কারণ কী?
উত্তর: একটি কারেন্ট ট্রান্সফরমার CT যখন কোরে চৌম্বকীয় প্রবাহ তার সর্বোচ্চ সীমায় পৌঁছে তখন পরিপূর্ণ হয়। এটি সাধারণত ঘটে যখন প্রাথমিক কারেন্ট CT এর রেট করা ক্ষমতাকে একটি বড় ব্যবধানে অতিক্রম করে, অথবা যখন সেকেন্ডারি বোঝা খুব বেশি হয়। প্রাথমিক প্রবাহে উচ্চ ডিসি উপাদান বা অতিরিক্ত সিস্টেম ফ্রিকোয়েন্সি দ্বারাও স্যাচুরেশন হতে পারে। যখন একটি CT পরিপূর্ণ হয়, তখন এর আউটপুট কারেন্ট বিকৃত হয়ে যায় এবং প্রাথমিক স্রোতের অনুপাতহীন হয়ে যায়, যা ভুল পরিমাপ এবং সম্ভাব্য সুরক্ষা ত্রুটির দিকে পরিচালিত করে। আমাদের ফ্যাক্টরি প্রতিটি সিটি পরীক্ষা করে স্যাচুরেশন বৈশিষ্ট্যের জন্য ফল্ট অবস্থার অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে।
প্রশ্ন 5: মিটারিংয়ের জন্য একটি স্প্লিট-কোর সিটি ব্যবহার করার সুবিধাগুলি কী কী?
উত্তর: একটি স্প্লিট-কোর কারেন্ট ট্রান্সফরমার CT বিভিন্ন সুবিধা প্রদান করে, বিশেষ করে রেট্রোফিট ইনস্টলেশনের জন্য। কন্ডাক্টর সংযোগ বিচ্ছিন্ন না করেই মূল কন্ডাক্টরের চারপাশে কোরটি খোলা এবং আটকানো যেতে পারে। এটি ইনস্টলেশনকে অনেক সহজ এবং দ্রুত করে তোলে, বিশেষ করে বিদ্যমান সিস্টেমে যেখানে সংযোগ বিচ্ছিন্ন করা কঠিন বা ব্যয়বহুল। স্প্লিট-কোর সিটিগুলি অস্থায়ী পর্যবেক্ষণ অ্যাপ্লিকেশনগুলির জন্যও কার্যকর। যাইহোক, স্প্লিট-কোর সিটি-তে সাধারণত একই শ্রেণীর সলিড-কোর সিটির তুলনায় কম নির্ভুলতা থাকে। উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনের জন্য, একটি কঠিন-কোর সিটি পছন্দ করা হয়। আমাদের স্প্লিট-কোর কারেন্ট ট্রান্সফরমার সিটি পণ্যগুলি সহজ ইনস্টলেশনের সুবিধা প্রদানের সময় ভাল নির্ভুলতা প্রদানের জন্য ডিজাইন করা হয়েছে।
বর্তমান ট্রান্সফরমারগুলি বৈদ্যুতিক মিটারিং সিস্টেমের অজানা নায়ক। তারা কর্মীদের এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করার সময় সঠিকভাবে উচ্চ স্রোত পরিমাপের সমালোচনামূলক ফাংশন প্রদান করে। গ্যালভানিক বিচ্ছিন্নতা প্রদান করার, একটি প্রমিত নিম্ন-কারেন্ট আউটপুট তৈরি করার এবং বিস্তৃত গতিশীল পরিসরে নির্ভরযোগ্যভাবে পরিচালনা করার ক্ষমতা তাদের আধুনিক শক্তি পর্যবেক্ষণ, বিলিং এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য অপরিহার্য করে তোলে। চৌম্বকীয় আবেশের পদার্থবিদ্যা থেকে বোঝা এবং স্যাচুরেশনের ব্যবহারিক বিবেচনার জন্য, বর্তমান ট্রান্সফরমার সিটি সহজ, শক্তিশালী প্রকৌশলের ক্ষমতার একটি প্রমাণ।
আপনার অ্যাপ্লিকেশনের জন্য সঠিক বর্তমান ট্রান্সফরমার সিটি নির্বাচন করার জন্য সঠিকতা, বোঝা এবং সিস্টেমের প্রয়োজনীয়তাগুলি সাবধানতার সাথে বিবেচনা করা প্রয়োজন। এই বিষয়গুলি বোঝার মাধ্যমে, আপনি নিশ্চিত করতে পারেন যে আপনার মিটারিং সিস্টেম কার্যকর শক্তি ব্যবস্থাপনার জন্য প্রয়োজনীয় নির্ভরযোগ্য, সঠিক ডেটা সরবরাহ করে। এওয়েনঝো জিফা ইলেকট্রিক্যাল ইকুইপমেন্ট কোং, লি., আমরা উচ্চ-মানের বর্তমান ট্রান্সফরমার CT প্রদান করতে প্রতিশ্রুতিবদ্ধ যা সবচেয়ে চাহিদাপূর্ণ মিটারিং প্রয়োজনীয়তা পূরণ করে। আমাদের পণ্যগুলি সর্বোচ্চ মানদণ্ডে ডিজাইন এবং তৈরি করা হয়েছে, ইনস্টলেশনের জীবনের উপর নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
