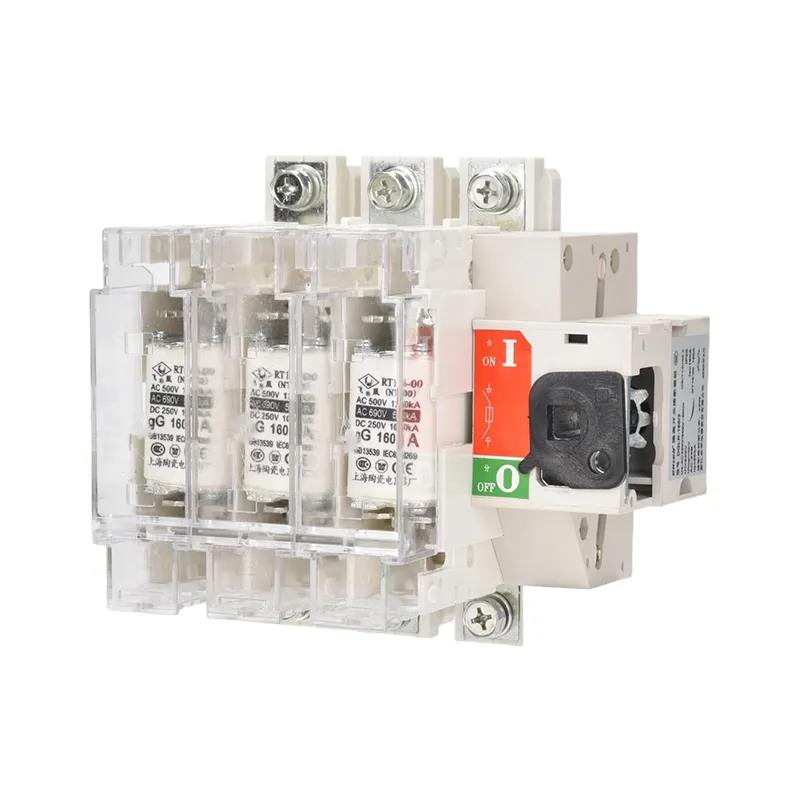

নিবন্ধের সারাংশ:একটি এসি থ্রি ফেজ ফিউজ আইসোলেটর সুইচ বেছে নেওয়ার জন্য রেট করা কারেন্ট, ফিউজ সামঞ্জস্য, পোল কনফিগারেশন, ইনস্টলেশনের মাত্রা এবং শর্ট-সার্কিট সুরক্ষার যত্ন নেওয়া প্রয়োজন। ওয়েনঝো জিফা ইলেকট্রিক্যাল ইকুইপমেন্ট কোম্পানি লিমিটেড ট্রান্সফরমার অ্যাসেম্বলি, বৈদ্যুতিক প্যানেল এবং শিল্প পাওয়ার সিস্টেমের জন্য পাওয়ার ডিস্ট্রিবিউশন উপাদান সরবরাহ করে। একটি উপযুক্ত মডেল নির্বাচন করার আগে ক্রেতাদের কী কী বিষয়গুলি পরীক্ষা করা উচিত তা এই নির্দেশিকা ব্যাখ্যা করে৷
একটি এসি থ্রি ফেজ ফিউজ আইসোলেটর সুইচ নির্বাচন করার সময়, আমরা প্রথমে এটি যে সরঞ্জামগুলি পরিবেশন করবে এবং সার্কিটের অপারেটিং অবস্থা বিবেচনা করি। ডিস্ট্রিবিউশন ক্যাবিনেট, ট্রান্সফরমার অ্যাসেম্বলি এবং ইন্ডাস্ট্রিয়াল পাওয়ার সিস্টেমের মতো অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন বর্তমান রেটিং, মাউন্টিং ব্যবস্থা এবং সুরক্ষা বৈশিষ্ট্যের প্রয়োজন হতে পারে।
মডেলের তুলনা করার আগে, ক্রেতাদের সিস্টেম ভোল্টেজ, প্রত্যাশিত অপারেটিং কারেন্ট, লোড বৈশিষ্ট্য, উপলব্ধ শর্ট-সার্কিট কারেন্ট, ইনস্টলেশন পরিবেশ এবং প্রয়োজনীয় মেরু কনফিগারেশন নিশ্চিত করা উচিত।
উদাহরণস্বরূপ, একটি ডিস্ট্রিবিউশন ট্রান্সফরমারের লো-ভোল্টেজ সাইডে ইনস্টল করা একটি ফিউজ আইসোলেটর অবশ্যই সার্কিট রেটিং এবং সম্পূর্ণ সমাবেশের সুরক্ষা প্রকল্পের সাথে মেলে। শুধুমাত্র বর্তমান রেটিং এর উপর ভিত্তি করে একটি মডেল নির্বাচন করার ফলে ইনস্টলেশন বা অপারেশনের সময় সামঞ্জস্যের সমস্যা হতে পারে।
উপলব্ধ পর্যালোচনালে কনফিগারেশন on এসি থ্রি পিএইচ# Fuse Isolator Sজাদুকরী খeস্পেসিফিকেশন চূড়ান্ত করার আগে।
ফ্রেম কারেন্ট এবং ফিউজ রেটেড কারেন্ট বিভিন্ন বৈশিষ্ট্য বর্ণনা করে। ফ্রেম current identifies tতিনি এর বর্তমান ক্লাস সুইচ করেন, যখন ফিউজ রেটেড কারেন্ট ইনস্টল করা ফিউজের নামমাত্র রেটিং বোঝায়। ফিউজ অবশ্যই সুইচের সাথে সামঞ্জস্যপূর্ণ এবং প্রকৃত সার্কিট রক্ষার জন্য উপযুক্ত হতে হবে।
Wenzhou Xifa Electrical Equipment Co., Ltd. থেকে সরবরাহকৃত পণ্যের স্পেসিফিকেশন অনুযায়ী, উপলব্ধ ফ্রেম বর্তমান রেটিং 63 A থেকে 630 A পর্যন্ত।
| ফ্রেম বর্তমান | তালিকাভুক্ত ফিউজ রেটিং | ফিউজ সাইজ |
|---|---|---|
| 63 ক | 10, 20, 30, 40, 50, 63 ক | 00C |
| 160 ক | 63, 80, 100, 125, 160 ক | 0 |
| 250 এ | 160 এ; 200, 250 এ | 0; 1 |
| 400 ক | 300, 315, 400 এ | 2 |
| 630 এ | 400, 500, 630 A | 3 |
দ্রষ্টব্য: এই মানগুলি সরবরাহকৃত পণ্যের পরামিতিগুলিকে সংক্ষিপ্ত করে৷ অর্ডার করার আগে নির্বাচিত মডেলের জন্য সামঞ্জস্যপূর্ণ ফিউজ প্রকার এবং সঠিক রেটিং নিশ্চিত করুন।
ফিউজ লোড, কন্ডাকটর ampacity, এবং প্রয়োজনীয় সুরক্ষা সমন্বয় অনুযায়ী নির্বাচন করা উচিত। মোটর সার্কিট এবং ট্রান্সফরমার সার্কিটের বিভিন্ন প্রারম্ভিক কারেন্ট এবং ত্রুটি বৈশিষ্ট্য থাকতে পারে, তাই একই ফিউজ রেটিং প্রতিটি অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়।
একটি এসি থ্রি ফেজ ফিউজ আইসোলেটর সুইচ ফিউজ-ভিত্তিক ওভারকারেন্ট সুরক্ষার সাথে সার্কিট বিচ্ছিন্নতাকে একত্রিত করে। ডিভাইসটি ইনস্টলেশনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে ক্রেতাদের আলাদাভাবে এই ফাংশনগুলি মূল্যায়ন করা উচিত।
শুধুমাত্র একটি ফিউজ সম্পূর্ণ সমাবেশের শর্ট-সার্কিট কর্মক্ষমতা নির্ধারণ করে না। সুইচ, ফিউজ, কন্ডাক্টর এবং আপস্ট্রিম প্রতিরক্ষামূলক সরঞ্জাম অবশ্যই তাদের রেট করা ক্ষমতা অনুযায়ী সমন্বিত হতে হবে। রক্ষণাবেক্ষণ বিচ্ছিন্নতা অবশ্যই প্রযোজ্য বৈদ্যুতিক নিরাপত্তা পদ্ধতি অনুসরণ করবে।
বৈদ্যুতিক সামঞ্জস্যতা পরীক্ষা করার পরে, ক্রেতাদের মেরু কনফিগারেশন, মাউন্টিং ব্যবস্থা, সামগ্রিক মাত্রা এবং সংযোগ স্থান যাচাই করা উচিত। সরবরাহকৃত পণ্যের তথ্যে তিন-মেরু এবং চার-মেরু কনফিগারেশন, সেইসাথে প্রযোজ্য মডেলগুলির জন্য ফ্রন্ট-টাইপ এবং সাইড-টাইপ ইনস্টলেশন বিকল্পগুলি অন্তর্ভুক্ত রয়েছে।
| নির্বাচন আইটেম | কি চেক করতে হবে | কেন এটা ব্যাপার |
|---|---|---|
| মেরু কনফিগারেশন | তিন-মেরু বা চার-মেরু মডেল | সার্কিট এবং নিরপেক্ষ বিচ্ছিন্নতা প্রয়োজনীয়তা মেলে। |
| মাউন্ট ব্যবস্থা | ফ্রন্ট-টাইপ বা সাইড-টাইপ ইনস্টলেশন | প্যানেল লেআউটের সাথে সামঞ্জস্যতা নিশ্চিত করে। |
| মাত্রা | প্রস্থ, উচ্চতা, গভীরতা এবং মাউন্টিং-হোলের অবস্থান | তারের এবং সংলগ্ন উপাদানগুলির সাথে হস্তক্ষেপ রোধ করে। |
| সংযোগ | তারের বা বাসবার ব্যবস্থা এবং কন্ডাক্টরের প্রয়োজনীয়তা | নির্ভরযোগ্য বৈদ্যুতিক সংযোগ সমর্থন করে। |
উদাহরণস্বরূপ, 160 A ফ্রন্ট-টাইপ সিরিজের তালিকার মাত্রা A-এর জন্য প্রকাশিত মাত্রা তিন-মেরু মডেলের জন্য 164 মিমি এবং চার-মেরু মডেলের জন্য 200 মিমি। এই পার্থক্যটি দেখায় কেন ক্রেতাদের সঠিক কনফিগারেশনের জন্য অঙ্কনটি পরীক্ষা করা উচিত অনুমান করার পরিবর্তে যে একই ফ্রেম রেটিং সহ মডেলগুলির অভিন্ন মাত্রা রয়েছে৷
অর্ডার করার আগে, প্যানেল লেআউটের সাথে প্রস্তুতকারকের মাত্রিক অঙ্কন তুলনা করুন। হ্যান্ডেল অপারেশন, তারের নমন, বৈদ্যুতিক ছাড়পত্র এবং ফিউজ প্রতিস্থাপনের জন্য পর্যাপ্ত স্থানের অনুমতি দিন।
প্রযুক্তিগত ডকুমেন্টেশন ক্রেতাদের একটি পণ্য প্রকল্পের প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করতে সাহায্য করে। আমরা একটি মডেল অনুমোদন করার আগে পণ্যের ডেটাশিট, মাত্রিক অঙ্কন, প্রযোজ্য পরীক্ষার প্রতিবেদন এবং সামঞ্জস্যপূর্ণ ফিউজ স্ট্যান্ডার্ডের নিশ্চিতকরণের অনুরোধ করার পরামর্শ দিই।
Wenzhou Xifa বৈদ্যুতিক সরঞ্জাম কোং, লিমিটেড 0.4 kV থেকে 35 kV সিস্টেমের জন্য বিদ্যুৎ বিতরণ পণ্যগুলির গবেষণা, উন্নয়ন এবং উত্পাদনে বিশেষজ্ঞ। এর পণ্য পরিসরের মধ্যে রয়েছে এয়ার সার্কিট ব্রেকার, মোল্ডেড কেস সার্কিট ব্রেকার, কারেন্ট ট্রান্সফরমার, সম্ভাব্য ট্রান্সফরমার, লাইটনিং অ্যারেস্টার এবং ড্রপআউট ফিউজ।
ইউকিং ইকোনমিক ডেভেলপমেন্ট জোন, ঝেজিয়াং, চীনে অবস্থিত, কোম্পানিটি কনসো ইলেকট্রিক্যাল সায়েন্স অ্যান্ড টেকনোলজি কোং লিমিটেডের একটি শাখা কোম্পানি, যেটি 2006 সাল থেকে ডিস্ট্রিবিউশন ট্রান্সফরমার, কমপ্যাক্ট সাবস্টেশন এবং ভ্যাকুয়াম সার্কিট ব্রেকার তৈরি করেছে।
কোম্পানি বলে যে তার পণ্যগুলি ISO 9001 মান ব্যবস্থাপনা এবং ISO 14001 পরিবেশ ব্যবস্থাপনা সিস্টেমের অধীনে তৈরি করা হয় এবং প্রাসঙ্গিক প্রযুক্তিগত বৈশিষ্ট্যগুলি CE এবং UL প্রয়োজনীয়তাগুলি পূরণ করে৷ ক্রেতাদের নির্দিষ্ট মডেলের কমপ্লায়েন্স স্ট্যাটাস যাচাই করার জন্য প্রযোজ্য সার্টিফিকেট বা পরীক্ষার রিপোর্টের অনুরোধ করা উচিত।
অন্যান্য ক্রয় বিবেচনার মধ্যে অতিরিক্ত-ফিউজ প্রাপ্যতা, ইনস্টলেশন নির্দেশিকা, লিড টাইম এবং বিক্রয়োত্তর প্রযুক্তিগত সহায়তা অন্তর্ভুক্ত। এই বিবরণগুলি কমিশনিং এবং রক্ষণাবেক্ষণকে প্রভাবিত করতে পারে, বিশেষ করে যখন সুইচটি একটি বৃহত্তর বৈদ্যুতিক বিতরণ সমাবেশের অংশ হয়।
পণ্যের বিশদ বিবরণের জন্য, এসি থ্রি ফেজ ফিউজ আইসোলেটর সুইচ পণ্য পৃষ্ঠা দেখুন বা ওয়েনঝো জিফা ইলেকট্রিক্যাল ইকুইপমেন্ট কোং লিমিটেডের সাথে যোগাযোগ করুন।
একটি এসি থ্রি-ফেজ ফিউজ আইসোলেটর সুইচ ব্যবহার করা হয় একটি তিন-ফেজ এসি সার্কিটকে বিচ্ছিন্ন করতে এবং সামঞ্জস্যপূর্ণ লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে ফিউজ-ভিত্তিক ওভারকারেন্ট সুরক্ষা প্রদান করতে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বিতরণ ক্যাবিনেট, ট্রান্সফরমার সমাবেশ এবং শিল্প শক্তি ইনস্টলেশন।
সার্কিট ডিজাইন কারেন্ট, কন্ডাক্টরের প্রশস্ততা, লোডের বৈশিষ্ট্য এবং ত্রুটির অবস্থা পরীক্ষা করুন। তারপর প্রয়োজনীয় সুরক্ষা সমন্বয় এবং প্রযোজ্য বৈদ্যুতিক মানগুলির উপর ভিত্তি করে একটি সামঞ্জস্যপূর্ণ সুইচ ফ্রেম এবং ফিউজ রেটিং নির্বাচন করুন।
ফ্রেম কারেন্ট সুইচের বর্তমান শ্রেণী চিহ্নিত করে, যখন ফিউজ রেটেড কারেন্ট ইনস্টল করা ফিউজের নামমাত্র বর্তমান রেটিং চিহ্নিত করে। নির্বাচিত ফিউজ অবশ্যই সুইচের সাথে সামঞ্জস্যপূর্ণ এবং সার্কিট রক্ষার জন্য উপযুক্ত হতে হবে।
পছন্দ সার্কিট কনফিগারেশনের উপর নির্ভর করে এবং নিরপেক্ষ বিচ্ছিন্নতা প্রয়োজন কিনা। সিস্টেম ডিজাইন, আর্থিং স্কিম এবং প্রযোজ্য ইনস্টলেশন নিয়মের বিরুদ্ধে মেরু বিন্যাস নিশ্চিত করুন।
শুধুমাত্র যদি নির্দিষ্ট ডিভাইসটি উদ্দেশ্যযুক্ত সুইচিং ডিউটির জন্য রেট করা হয়। প্রতিটি বিচ্ছিন্নকারী স্বাভাবিক লোড কারেন্টকে বাধা দিতে পারে এমন অনুমান না করে প্রস্তুতকারকের অপারেটিং রেটিং এবং ব্যবহারের বিভাগ পরীক্ষা করুন।
সিস্টেম ভোল্টেজ, প্রয়োজনীয় বর্তমান রেটিং, ফিউজ স্পেসিফিকেশন, পোল কনফিগারেশন, মাউন্টিং ব্যবস্থা, ইনস্টলেশনের মাত্রা, পরিমাণ এবং প্রযোজ্য মান প্রদান করুন। একটি একক-লাইন চিত্র বা প্যানেল অঙ্কন পণ্য সামঞ্জস্য নিশ্চিত করতে সাহায্য করতে পারে।
একটি এসি থ্রি ফেজ ফিউজ আইসোলেটর সুইচ বেছে নেওয়ার জন্য বৈদ্যুতিক রেটিং, ফিউজ বৈশিষ্ট্য, ইনস্টলেশনের মাত্রা এবং অপারেটিং অবস্থার একটি সতর্ক পর্যালোচনা প্রয়োজন। অর্ডার দেওয়ার আগে এই বিশদগুলি পরীক্ষা করা ইনস্টলেশন পরিবর্তনগুলি হ্রাস করতে সহায়তা করে এবং বিতরণ ব্যবস্থার মধ্যে নির্ভরযোগ্য অপারেশনকে সমর্থন করে। Wenzhou Xifa Electrical Equipment Co., Ltd. গ্রাহকদের তাদের অ্যাপ্লিকেশনের জন্য উপযুক্ত কনফিগারেশন সনাক্ত করতে সাহায্য করার জন্য পণ্যের তথ্য এবং প্রযুক্তিগত সহায়তা প্রদান করে।
