কিভাবে একটি জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ গ্রাউন্ড ফল্ট সুরক্ষা উন্নত করে

নিবন্ধের সারাংশ: A জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপগ্রাউন্ড ফল্ট, ফুটো স্রোত এবং বৈদ্যুতিক সিস্টেমে নিরোধক অস্বাভাবিকতা সনাক্ত করার জন্য একটি গুরুত্বপূর্ণ সেন্সিং উপাদান। কন্ডাক্টরগুলির চারপাশে একটি টরয়েডাল কোর দিয়ে, এটি উত্পাদিত অবশিষ্ট কারেন্ট সনাক্ত করতে পারে যখন ফেজ স্রোতের ভেক্টর যোগফল আর শূন্য থাকে না। এই নিবন্ধটি এর অপারেটিং নীতি, নির্মাণ, প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন, নির্বাচন বিবেচনা এবং আধুনিক শক্তি সুরক্ষা ব্যবস্থার জন্য কেন নির্ভরযোগ্য উত্পাদন মানের বিষয়গুলি ব্যাখ্যা করে।

সূচিপত্র

1. একটি জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ কি?
2. কিভাবে একটি ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কাজ করে?
3. মূল নির্মাণ বৈশিষ্ট্য কি?
4. ক্রেতাদের কি প্রযুক্তিগত বৈশিষ্ট্য বিবেচনা করা উচিত?
5. কোথায় একটি জিরো সিকোয়েন্স সিটি সাধারণত ব্যবহৃত হয়?
6. আপনি কিভাবে ডান জিরো সিকোয়েন্স সিটি নির্বাচন করা উচিত?
7. প্রধান সুবিধা কি?
8. জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন
9. উপসংহার

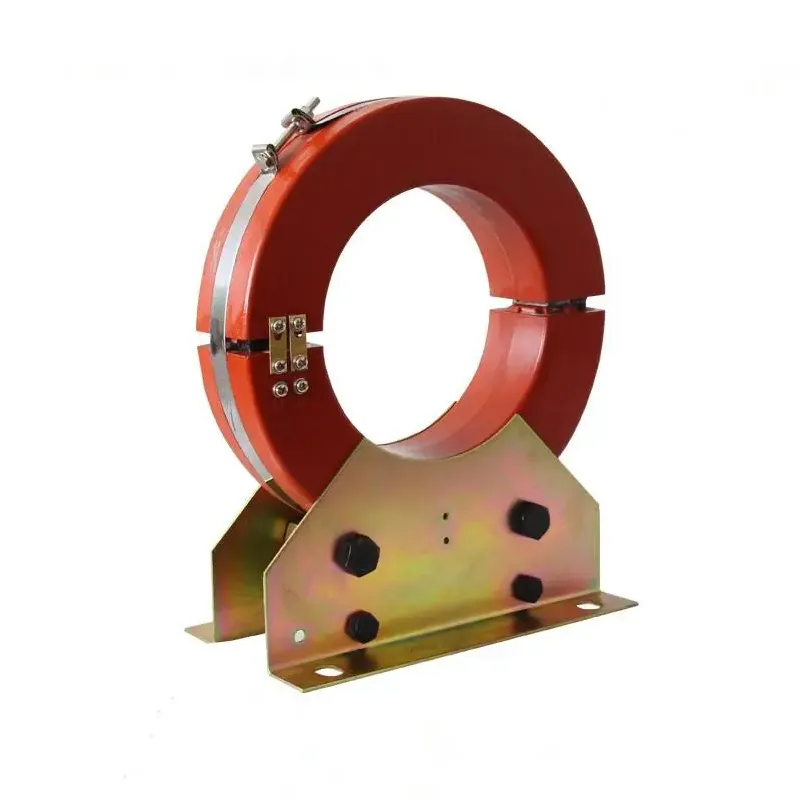

একটি জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ কি?

ইলেক্ট্রিক্যাল ইঞ্জিনিয়ার এবং পাওয়ার ডিস্ট্রিবিউশন পেশাদারদের জন্য, সরঞ্জামের ক্ষতি, অগ্নি বিপদ বা অপ্রত্যাশিত বিদ্যুত বিঘ্নে পরিণত হওয়ার আগে ত্রুটিগুলি সনাক্ত করার জন্য সঠিক অবশিষ্ট-বর্তমান সনাক্তকরণ অপরিহার্য। কজিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপবিশেষভাবে এই উদ্দেশ্যে ডিজাইন করা হয়.

একটি প্রচলিত কারেন্ট ট্রান্সফরমারের বিপরীতে যা প্রাথমিকভাবে একটি পৃথক কন্ডাক্টরের মধ্য দিয়ে প্রবাহিত কারেন্ট পরিমাপ করে, একটি শূন্য সিকোয়েন্স সিটি তার টরয়েডাল কোরের মধ্য দিয়ে যাওয়া একাধিক কন্ডাক্টরের সম্মিলিত চৌম্বক প্রভাব নিরীক্ষণ করে। সাধারণ তিন-ফেজ অবস্থার অধীনে, ফেজ স্রোতের ভেক্টর যোগফল প্রায় শূন্য। যখন ফুটো বা গ্রাউন্ড ফল্ট দেখা দেয়, তখন একটি ভারসাম্যহীনতা তৈরি হয়, যা একটি পরিমাপযোগ্য শূন্য ক্রম কারেন্ট তৈরি করে।

প্রদত্ত পণ্য তথ্য অনুযায়ীXiFa, এর জিরো সিকোয়েন্স সিটি একটি টরয়েডাল কোর এবং সেকেন্ডারি উইন্ডিং ব্যবহার করে এবং গ্রাউন্ড-ফল্ট সুরক্ষা, ফুটো-কারেন্ট সনাক্তকরণ, নিরোধক পর্যবেক্ষণ এবং রিলে সুরক্ষা সহ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। পণ্যটি 50 Hz পাওয়ার সিস্টেম এবং বিভিন্ন নিরপেক্ষ-পয়েন্ট কনফিগারেশনের জন্য উপযুক্ত।

জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ খুঁজছেন ক্রেতাদের জন্য, একটি মডেল নির্বাচন করার আগে বৈদ্যুতিক নীতি এবং ভৌত নির্মাণ উভয়ই বোঝা গুরুত্বপূর্ণ।

কিভাবে একটি ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কাজ করে?

অপারেটিং নীতিটি সিটি অ্যাপারচারের মধ্য দিয়ে যাওয়া কন্ডাক্টরগুলির চৌম্বকীয় ভারসাম্যের উপর ভিত্তি করে। একটি সুস্থ থ্রি-ফেজ সার্কিটে, স্রোতগুলি সাধারণত একে অপরের ভারসাম্য বজায় রাখে, ফলে টরয়েডাল কোরের ভিতরে চৌম্বকীয় প্রবাহ খুব ছোট থাকে।

যখন একটি নিরোধক ব্যর্থতা বা স্থল ফুটো ঘটে, তখন কারেন্টের একটি অংশ মাটিতে একটি অনিচ্ছাকৃত পথ নেয়। তাই বর্তমান ভারসাম্য বিঘ্নিত হয়। ফলস্বরূপ অবশিষ্ট চৌম্বকীয় প্রবাহ একটি গৌণ সংকেত প্ররোচিত করে যা একটি সুরক্ষা রিলে, পর্যবেক্ষণ যন্ত্র বা অন্যান্য নিয়ন্ত্রণ সরঞ্জামে প্রেরণ করা যেতে পারে।

সরলীকৃত সনাক্তকরণ প্রক্রিয়াটি নিম্নরূপ বোঝা যায়:

1. ফেজ কন্ডাক্টর টরয়েডাল সিটি কোরের মধ্য দিয়ে যায়।
2. সিটি ক্রমাগত সম্মিলিত চৌম্বক ক্ষেত্র অনুধাবন করে।
3. একটি বর্তমান ভারসাম্যহীনতা শূন্য ক্রম কারেন্ট উৎপন্ন করে।
4. সেকেন্ডারি উইন্ডিং একটি সংশ্লিষ্ট বৈদ্যুতিক সংকেত তৈরি করে।
5. সুরক্ষা ব্যবস্থা সংকেত মূল্যায়ন করে।
6. প্রিসেট সুরক্ষা থ্রেশহোল্ড অতিক্রম করা হলে, রিলে একটি অ্যালার্ম বা সার্কিট বাধা শুরু করতে পারে।

এই ব্যবস্থা প্রতিটি পৃথক কন্ডাক্টরে একটি প্রচলিত সিটি প্রয়োজন ছাড়াই অপেক্ষাকৃত ছোট অবশিষ্ট স্রোত সনাক্ত করার জন্য একটি ব্যবহারিক পদ্ধতি প্রদান করে।

মূল নির্মাণ বৈশিষ্ট্য কি?

একটি ডোনাট টাইপ জিরো সিকোয়েন্স সিটির কার্যকারিতা তার চৌম্বকীয় কোর, উইন্ডিং, ইনসুলেশন সিস্টেম, ঘের এবং উত্পাদন নির্ভুলতার উপর দৃঢ়ভাবে নির্ভর করে। XiFa বলে যে তার পণ্য ব্যবহার করেঅক্সিজেন মুক্ত তামা enameled তারেরচৌম্বকীয় কোর জন্য ঘুর এবং উচ্চ-ব্যপ্তিযোগ্যতা সিলিকন ইস্পাত শীট জন্য. এই উপাদান পছন্দ বৈদ্যুতিক পরিবাহিতা, যান্ত্রিক শক্তি, এবং ছোট শূন্য ক্রম স্রোত সংবেদনশীলতা সমর্থন করার উদ্দেশ্যে করা হয়.

টরয়েডাল ম্যাগনেটিক কোর

বৃত্তাকার কোর কন্ডাক্টরের চারপাশে একটি বন্ধ চৌম্বক পথ তৈরি করে। উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা CT কে অপেক্ষাকৃত ছোট অবশিষ্ট স্রোতের সাথে কার্যকরভাবে প্রতিক্রিয়া জানাতে সাহায্য করে।

সেকেন্ডারি উইন্ডিং

সেকেন্ডারি ওয়াইন্ডিং সনাক্ত করা চৌম্বকীয় প্রবাহকে সুরক্ষা এবং পর্যবেক্ষণ সরঞ্জামের জন্য একটি ব্যবহারযোগ্য বৈদ্যুতিক সংকেতে রূপান্তরিত করে। উইন্ডিং গুণমান সরাসরি সংকেত সামঞ্জস্য এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রভাবিত করে।

নিরোধক এবং এনক্যাপসুলেশন

পণ্যের কাঠামোতে ইপোক্সি রজন বা সিলিকন রাবার হাউজিং অন্তর্ভুক্ত থাকতে পারে। এই ধরনের সুরক্ষা আর্দ্রতা এবং পরিবেশগত দূষণ প্রতিরোধের উন্নতি করতে সাহায্য করে, যা বৈদ্যুতিক বিতরণ পরিবেশে বিশেষভাবে গুরুত্বপূর্ণ।

সলিড-কোর এবং স্প্লিট-কোর বিকল্প

ইনস্টলেশন প্রয়োজনীয়তা পরিবর্তিত হতে পারে. সলিড-কোর ডিজাইনের জন্য সাধারণত সংযোগের আগে CT এর মধ্য দিয়ে তারগুলি পাস করতে হয়, যেখানে স্প্লিট-কোর কনফিগারেশনগুলি রেট্রোফিট প্রকল্পগুলির জন্য উপযোগী হতে পারে যেখানে বিদ্যমান কন্ডাক্টর সংযোগ বিচ্ছিন্ন করা অবাঞ্ছিত।

ক্রেতাদের কি প্রযুক্তিগত বৈশিষ্ট্য বিবেচনা করা উচিত?

একটি সিটি নির্বাচন শুধুমাত্র শারীরিক ব্যাসের উপর নির্ভর করা উচিত নয়। বৈদ্যুতিক সামঞ্জস্য, রিলে প্রয়োজনীয়তা, কন্ডাকটর বিন্যাস, এবং ইনস্টলেশন শর্তাবলী একসাথে মূল্যায়ন করা উচিত।

প্রস্তুতকারকের প্রকাশিত স্পেসিফিকেশনে Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 এবং Φ240 সংস্করণ সহ বিভিন্ন রিলে, সংযোগ, স্কেল-মান এবং প্রাথমিক-বর্তমান সমন্বয় সহ বেশ কয়েকটি LXK মডেলের তালিকা রয়েছে। ক্রেতাদের অর্ডার দেওয়ার আগে নির্মাতার সাথে সঠিক কনফিগারেশন নিশ্চিত করা উচিত।

কোথায় একটি জিরো সিকোয়েন্স সিটি সাধারণত ব্যবহৃত হয়?

অবশিষ্ট কারেন্ট সনাক্ত করার ক্ষমতা বৈদ্যুতিক সুরক্ষা অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরে এই ধরণের সিটিকে উপযোগী করে তোলে। এটি সুরক্ষা ব্যবস্থায় একত্রিত করা যেতে পারে যেখানে ফুটো বা স্থল ত্রুটিগুলির প্রাথমিক সনাক্তকরণ গুরুত্বপূর্ণ।

• গ্রাউন্ড-ফল্ট সুরক্ষা:মাটিতে ত্রুটির সাথে যুক্ত অবশিষ্ট কারেন্ট সনাক্ত করে।
• লিকেজ-কারেন্ট পর্যবেক্ষণ:অস্বাভাবিক বর্তমান পথ সনাক্ত করতে সাহায্য করে।
• নিরোধক পর্যবেক্ষণ:অবনতিশীল অন্তরণ অবস্থার সনাক্তকরণ সমর্থন করে।
• বিদ্যুৎ বিতরণ ব্যবস্থা:সুরক্ষা রিলেগুলির জন্য অবশিষ্ট-বর্তমান তথ্য প্রদান করে।
• স্মার্ট গ্রিড:বুদ্ধিমান পর্যবেক্ষণ এবং সুরক্ষা সিস্টেমে একত্রিত করা যেতে পারে।
• শিল্প সরঞ্জাম:বৈদ্যুতিক সরঞ্জাম নিরীক্ষণ করতে সাহায্য করে যেখানে ক্রমাগত ত্রুটি সনাক্তকরণ প্রয়োজন।
• বৈদ্যুতিক নেটওয়ার্ক নির্মাণ:বৈদ্যুতিক নিরাপত্তা এবং বিতরণ সুরক্ষা সমর্থন করে।
• রেল ট্রানজিট সিস্টেম:বিশেষ বৈদ্যুতিক পর্যবেক্ষণ সিস্টেমের মধ্যে অন্তর্ভুক্ত করা যেতে পারে.

XiFa বিশেষভাবে স্মার্ট গ্রিড, রেল ট্রানজিট, বিল্ডিং ইলেকট্রিকাল সিস্টেম, এবং শিল্প সরঞ্জাম পর্যবেক্ষণকে চিহ্নিত করে তার জিরো সিকোয়েন্স সিটি পণ্যগুলির জন্য অ্যাপ্লিকেশন ক্ষেত্রগুলির মধ্যে।

আপনি কিভাবে ডান জিরো সিকোয়েন্স সিটি নির্বাচন করা উচিত?

প্রকিউরমেন্ট টিমের জন্য, সঠিক মডেল নির্বাচন করা শুধুমাত্র সবচেয়ে বড় উপলব্ধ কোর বেছে নেওয়ার চেয়ে বেশি কিছু জড়িত। একটি পদ্ধতিগত মূল্যায়ন সামঞ্জস্য সমস্যা কমাতে এবং ইনস্টলেশন দক্ষতা উন্নত করতে পারে।

1. তারের ব্যবস্থা পরীক্ষা করুন।কন্ডাক্টরের সংখ্যা এবং বিন্যাস নিশ্চিত করুন যা সিটি অ্যাপারচারের মধ্য দিয়ে যাবে।
2. প্রয়োজনীয় অ্যাপারচার পরিমাপ করুন।নিশ্চিত করুন যে অভ্যন্তরীণ ব্যাস বিদ্যমান তারের জন্য পর্যাপ্ত ছাড়পত্র প্রদান করে।
3. সুরক্ষা রিলে নিশ্চিত করুন.সিটি আউটপুট এবং রিলে বৈশিষ্ট্যগুলি অবশ্যই সামঞ্জস্যপূর্ণ হতে হবে।
4. বৈদ্যুতিক সিস্টেম যাচাই করুন।ফ্রিকোয়েন্সি, নিরপেক্ষ কনফিগারেশন, গ্রাউন্ডিং পদ্ধতি এবং অন্যান্য সিস্টেমের প্রয়োজনীয়তা পরীক্ষা করুন।
5. ইনস্টলেশন পরিবেশ মূল্যায়ন.আর্দ্রতা, দূষণ, তাপমাত্রা এবং উপলব্ধ ইনস্টলেশন স্থান উপযুক্ত নির্মাণকে প্রভাবিত করতে পারে।
6. রেট্রোফিট প্রয়োজনীয়তা বিবেচনা করুন.যখন বিদ্যমান তারগুলি সহজেই সংযোগ বিচ্ছিন্ন করা যায় না তখন স্প্লিট-কোর ডিজাইনগুলি আরও বেশি সুবিধা প্রদান করতে পারে।
7. প্রস্তুতকারকের গুণমান পর্যালোচনা করুন।বাল্ক সংগ্রহের আগে মূল উপাদান, ঘুরানোর উপকরণ, নিরোধক, পরীক্ষার পদ্ধতি এবং উত্পাদনের ধারাবাহিকতা বিবেচনা করা উচিত।

চীন প্রস্তুতকারক বা সরবরাহকারীর কাছ থেকে সোর্সিং আন্তর্জাতিক ক্রেতাদের জন্য, ক্রয় করার আগে প্রযুক্তিগত ডকুমেন্টেশন এবং মডেল নিশ্চিতকরণ প্রাপ্ত করা উচিত। এটি বিশেষভাবে গুরুত্বপূর্ণ যখন CT একটি বৃহত্তর সুরক্ষা ব্যবস্থায় একীভূত হবে।

প্রধান সুবিধা কি?

একটি সঠিকভাবে নির্বাচিত ডোনাট টাইপ জিরো সিকোয়েন্স সিটি বৈদ্যুতিক সুরক্ষা সিস্টেমের জন্য বেশ কয়েকটি ব্যবহারিক সুবিধা প্রদান করতে পারে:

• উচ্চ সংবেদনশীলতা:একটি উপযুক্ত চৌম্বকীয় কোর ছোট অবশিষ্ট স্রোত সনাক্ত করতে সাহায্য করতে পারে।
• কমপ্যাক্ট গঠন:টরয়েডাল কনফিগারেশন বিদ্যমান কন্ডাক্টরগুলির চারপাশে দক্ষতার সাথে ফিট করতে পারে।
• অ-অনুপ্রবেশকারী সংবেদন:বর্তনী সনাক্তকরণ সার্কিটের সাথে সিরিজে প্রাথমিক উইন্ডিং স্থাপন না করেই অর্জন করা হয়।
• সুরক্ষা একীকরণ:মাধ্যমিক সংকেত সুরক্ষা রিলে এবং পর্যবেক্ষণ সরঞ্জামের সাথে সংযুক্ত করা যেতে পারে।
• নমনীয় ইনস্টলেশন:উপলব্ধ নির্মাণ বিকল্প বিভিন্ন ইনস্টলেশন পরিস্থিতি মিটমাট করতে পারেন.
• বিস্তৃত অ্যাপ্লিকেশন পরিসীমা:শিল্প, বাণিজ্যিক, অবকাঠামো, এবং বিদ্যুৎ বিতরণ পরিবেশের জন্য উপযুক্ত।

XiFa-এর পণ্যের নকশা একটি টরয়েডাল কোরকে একটি সেকেন্ডারি উইন্ডিং এবং প্রতিরক্ষামূলক আবাসনের সাথে একত্রিত করে, যেখানে বর্ণিত উপাদান নির্বাচন পরিবাহিতা, যান্ত্রিক শক্তি এবং চৌম্বকীয় সংবেদনশীলতার উপর জোর দেয়।

জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন

একটি জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ কিসের জন্য ব্যবহৃত হয়?

এটি প্রাথমিকভাবে স্থল ত্রুটি, ফুটো স্রোত এবং নিরোধক সমস্যার কারণে সৃষ্ট শূন্য ক্রম বা অবশিষ্ট কারেন্ট সনাক্ত করতে ব্যবহৃত হয়। ফলস্বরূপ সংকেত সুরক্ষা রিলে বা পর্যবেক্ষণ সরঞ্জাম সরবরাহ করা যেতে পারে।

কিভাবে একটি ডোনাট টাইপ সিটি একটি গ্রাউন্ড ফল্ট সনাক্ত করে?

কন্ডাক্টরগুলি টরয়েডাল কোরের মধ্য দিয়ে যায়। সুষম অবস্থার অধীনে, তাদের চৌম্বকীয় প্রভাব মূলত বাতিল করে। একটি গ্রাউন্ড ফল্ট একটি ভারসাম্যহীনতা তৈরি করে, অবশিষ্ট চৌম্বকীয় প্রবাহ তৈরি করে যা CT একটি গৌণ বৈদ্যুতিক সংকেতে রূপান্তরিত করে।

কি মূল মাপ পাওয়া যায়?

উল্লেখিত XiFa পণ্যের তথ্য Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 এবং Φ240 কনফিগারেশন সহ LXK মডেলগুলিকে তালিকাভুক্ত করে। নির্বাচিত মডেল এবং সুরক্ষা অ্যাপ্লিকেশন অনুযায়ী সঠিক স্পেসিফিকেশন যাচাই করা উচিত।

রেট্রোফিট প্রকল্পের জন্য একটি শূন্য ক্রম সিটি ব্যবহার করা যেতে পারে?

হ্যাঁ। সলিড-কোর এবং স্প্লিট-কোর স্ট্রাকচার বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা পরিবেশন করে। একটি স্প্লিট-কোর ডিজাইন সুবিধাজনক হতে পারে যেখানে বিদ্যমান তারগুলি ইনস্টলেশনের সময় সংযোগ বিচ্ছিন্ন করা যাবে না।

একটি উদ্ধৃতি অনুরোধ করার সময় আমি কি প্রদান করা উচিত?

প্রকিউরমেন্ট দলগুলিকে আদর্শভাবে প্রয়োজনীয় মূল অ্যাপারচার, সিস্টেম ফ্রিকোয়েন্সি, কন্ডাকটর বিন্যাস, রিলে মডেল, সংযোগ পদ্ধতি, প্রাথমিক-বর্তমান প্রয়োজনীয়তা, ইনস্টলেশন পরিবেশ এবং পরিমাণ সরবরাহ করা উচিত। এই বিবরণগুলি প্রদান করা একটি চীন প্রস্তুতকারক বা সরবরাহকারীকে আরও দক্ষতার সাথে একটি সামঞ্জস্যপূর্ণ কনফিগারেশনের সুপারিশ করতে সহায়তা করে৷

উপসংহার

A জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপঅবশিষ্ট-বর্তমান সনাক্তকরণের জন্য একটি ফোকাসড এবং বাস্তব পদ্ধতি প্রদান করে, এটিকে গ্রাউন্ড-ফল্ট সুরক্ষা, ফুটো পর্যবেক্ষণ, নিরোধক তত্ত্বাবধান এবং বুদ্ধিমান বৈদ্যুতিক সুরক্ষার জন্য মূল্যবান করে তোলে। এর টরয়েডাল কোর, সেকেন্ডারি উইন্ডিং, ইনসুলেশন স্ট্রাকচার এবং ইন্সটলেশন কনফিগারেশন সবই সিস্টেমের পারফরম্যান্সকে প্রভাবিত করে। XiFa-এর প্রকাশিত পণ্যের তথ্য উচ্চ-ব্যপ্তিযোগ্যতা সিলিকন ইস্পাত, অক্সিজেন-মুক্ত তামার এনামেলড তার, একাধিক LXK কোর আকার এবং 50 Hz পাওয়ার সিস্টেমের সাথে সামঞ্জস্যপূর্ণতা তুলে ধরে।

আপনি একটি নির্ভরযোগ্য সোর্সিং হয়জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপএকটি নতুন বিদ্যুৎ বিতরণ প্রকল্প, সুরক্ষা ব্যবস্থা বা রেট্রোফিট অ্যাপ্লিকেশনের জন্য,আমাদের সাথে যোগাযোগ করুনআপনার প্রযুক্তিগত প্রয়োজনীয়তা, মডেল নির্বাচন এবং উদ্ধৃতি নিয়ে আলোচনা করতে XiFa-এ। আপনার সিস্টেমের পরামিতিগুলি আগে থেকে সরবরাহ করা পণ্যের মিল এবং সংগ্রহকে ত্বরান্বিত করতে সহায়তা করতে পারে।
