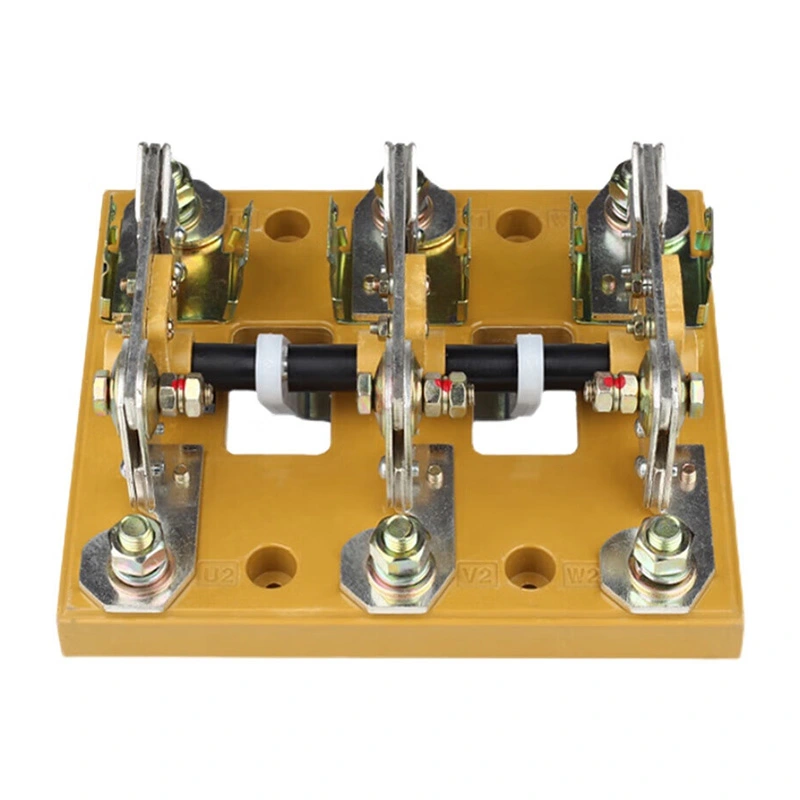

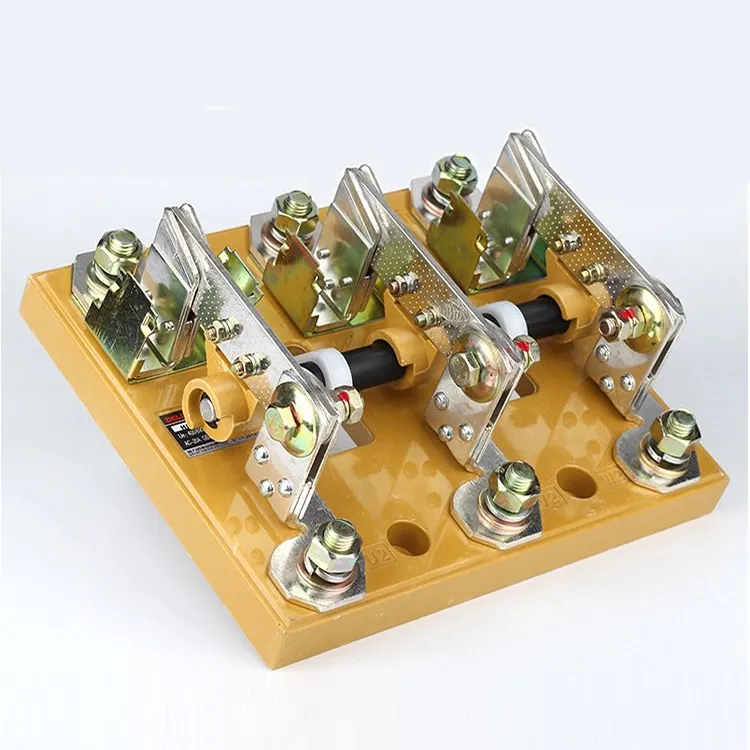

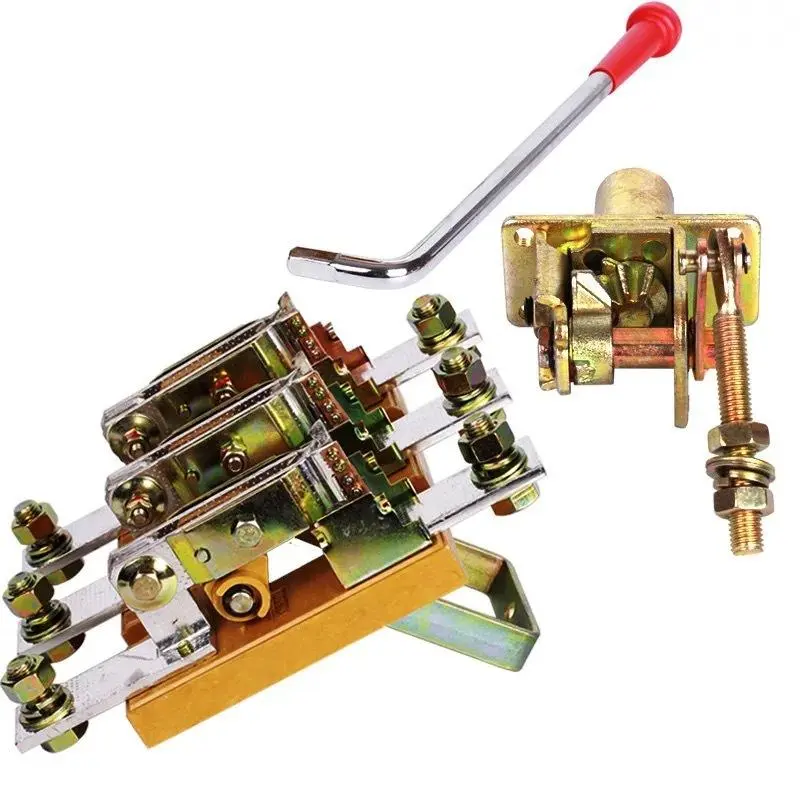

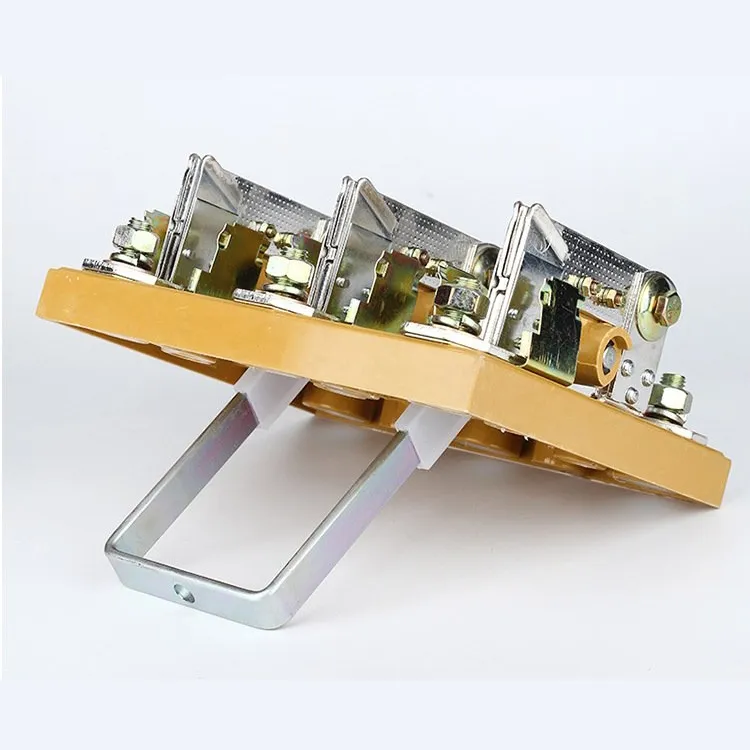

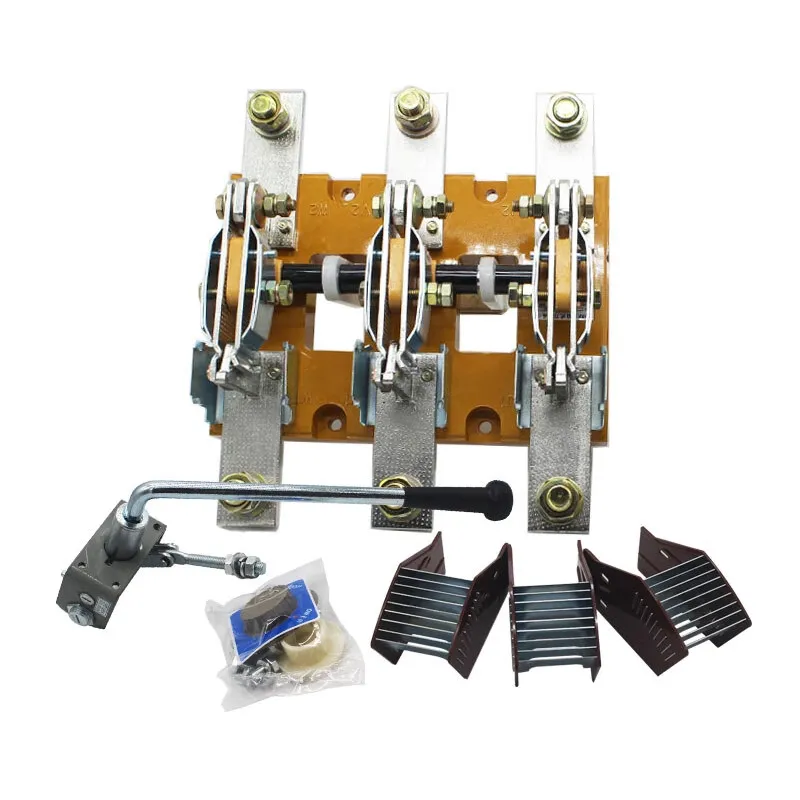

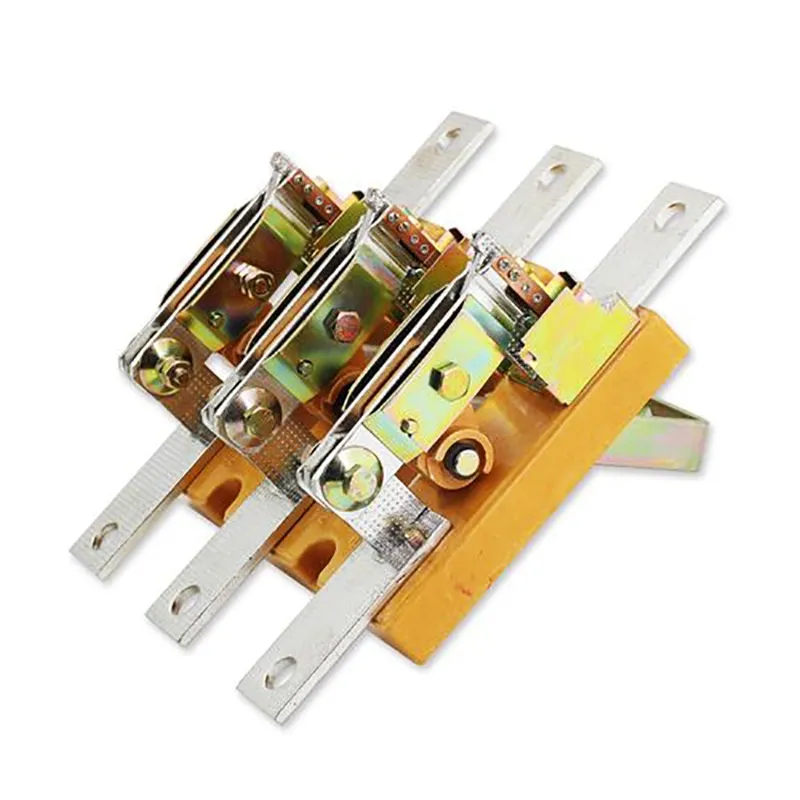

বৈদ্যুতিক ক্যাবিনেট 800 Amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ

একটি নির্ভরযোগ্য বৈদ্যুতিক ক্যাবিনেট 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ তৈরি করতে, ওয়েনঝো XiFa ইলেকট্রিক পাওয়ার ইকুইপমেন্ট কোং, লিমিটেড দীর্ঘ পরিষেবা জীবন নিশ্চিত করতে উচ্চ মানের তামার পরিচিতি এবং শক্তিশালী হাউজিং গ্রহণ করে। এদিকে, প্রতিটি বৈদ্যুতিক ক্যাবিনেট 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচের একটি কমপ্যাক্ট এবং সহজ নকশা রয়েছে যা শুধুমাত্র ভিজ্যুয়ালে একটি সুস্পষ্ট সংযোগ বিচ্ছিন্ন বিন্দু প্রদান করার জন্য নয়, প্যানেল বা ওয়াল মাউন্ট করার জন্যও উপযুক্ত। এদিকে, প্রতিটি বৈদ্যুতিক ক্যাবিনেটের 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ দ্রুত শিপিংয়ের আগে কারখানার পরীক্ষাগুলি করতে হবে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

একটি 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ হল একটি ডিভাইস যা প্রাথমিকভাবে বিদ্যুৎ উত্সগুলিকে বিচ্ছিন্ন করতে, সুইচিং ক্রিয়াকলাপ সম্পাদন করতে এবং নিম্ন কারেন্ট সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়। এটির চাপ নির্বাপক ক্ষমতা নেই। খোলা অবস্থানে থাকাকালীন, পরিচিতিগুলি স্পষ্টভাবে দৃশ্যমান বিরতির সাথে একটি নির্দিষ্ট অন্তরণ দূরত্ব বজায় রাখে; বদ্ধ অবস্থানে থাকাকালীন, সুইচটি একটি নির্দিষ্ট সময়ের জন্য স্বাভাবিক অপারেটিং কারেন্ট বহন করার পাশাপাশি অস্বাভাবিক অবস্থা যেমন শর্ট সার্কিট কারেন্ট সহ্য করতে সক্ষম।

বেশিরভাগ ক্ষেত্রে, 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ কম ভোল্টেজ আইসোলেটর হিসাবে প্রয়োগ করা হয়, যার অর্থ তারা 1 kV এর নিচে ভোল্টেজের জন্য রেট করা হয়। যদিও তাদের অপারেটিং নীতি এবং নির্মাণ তুলনামূলকভাবে সহজ, তারা প্রচুর পরিমাণে উত্পাদিত হয়, এবং তাদের নির্ভরযোগ্যতা সমালোচনামূলক। ফলস্বরূপ, তারা সাবস্টেশন এবং পাওয়ার প্ল্যান্টের নকশা, নির্মাণ এবং নিরাপদ অপারেশনে গুরুত্বপূর্ণ ভূমিকা পালন করে।

একটি 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচের সংজ্ঞায়িত বৈশিষ্ট্য হল যে এটি লোড কারেন্টকে বাধা দিতে পারে না; সার্কিট কারেন্ট মুক্ত হলেই এটি খোলা বা বন্ধ হতে পারে। 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচের সাধারণ উল্লেখগুলি তাদের ফাংশন, বৈশিষ্ট্য, শ্রেণীবিভাগ, অ্যাপ্লিকেশন, অ্যান্টি-মিসঅপারেশন উন্নতি, রক্ষণাবেক্ষণ অনুশীলন এবং সাধারণ সমস্যাগুলিকে কভার করে।

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

উত্পাদন পরামিতি:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
অস্তরক শক্তি (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
কর্মরত বর্তমান লে(এ)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
মোটর পাওয়ার (কিলোওয়াট)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
মেকিং এবং ব্রেকিং ক্যাপাসিটি
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA সর্বোচ্চ মান)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
যান্ত্রিক জীবন (সময়)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
বৈদ্যুতিক জীবন (সময়)
Ue=660V রেট করা বর্তমান লে
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
ওজন (কেজি)
3টি খুঁটি	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4টি খুঁটি	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
অপারেটিং টর্ক (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

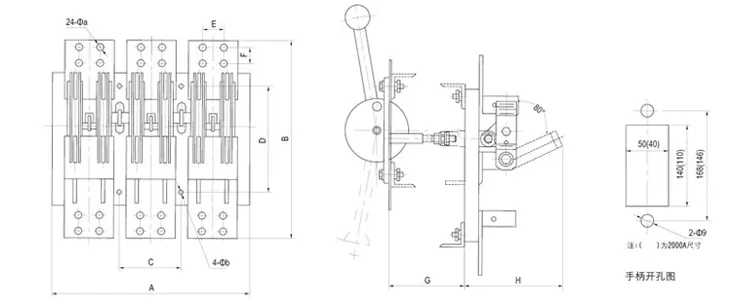

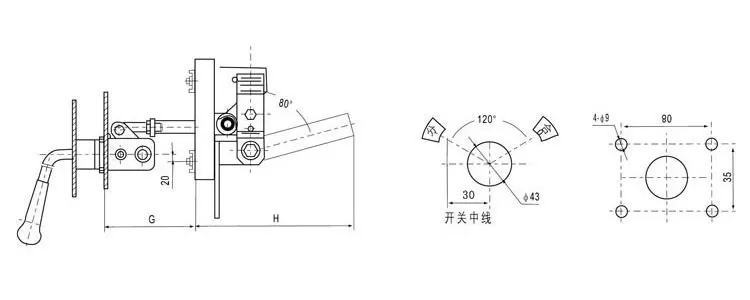

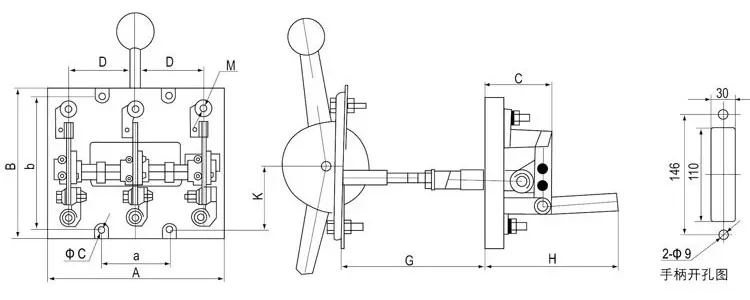

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

টাইপ		ফ্রেমের আকার (মিমি)						ইনস্টলেশন আকার (মিমি)
টাইপ		A	B	C	গ 1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

টাইপ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

উৎপাদন প্রায়শই জিজ্ঞাসিত প্রশ্ন:

প্রশ্ন: আমি কিভাবে বিভিন্ন ধরনের হ্যান্ডেলের মধ্যে নির্বাচন করব (রোটারি বনাম লিভার)?

উত্তর: রোটারি হ্যান্ডলগুলি: কমপ্যাক্ট, প্রায়শই মোটর নিয়ন্ত্রণ কেন্দ্র বা আঁটসাঁট জায়গায় ব্যবহৃত হয়।

লিভার হ্যান্ডলগুলি: বড় এবং আরও দৃশ্যমান, যখন চালু/বন্ধের স্পষ্ট ইঙ্গিত প্রয়োজন হয় তখন পছন্দ করা হয়।

পছন্দ স্থান, নিরাপত্তা দৃশ্যমানতা, এবং অপারেটর পছন্দ উপর নির্ভর করে।

প্রশ্ন: একটি 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ কি কোন অভিযোজনে মাউন্ট করা যেতে পারে?

উত্তর: সাধারণত, একটি 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ নিরাপত্তা এবং কোড প্রয়োজনীয়তা মেটাতে উল্লম্বভাবে মাউন্ট করা উচিত। কিছু ডিজাইন নমনীয়তার অনুমতি দেয়, তবে সবসময় প্রস্তুতকারকের নির্দেশাবলী এবং স্থানীয় বৈদ্যুতিক কোডগুলি অনুসরণ করুন।

প্রশ্ন: একটি 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ কি লকআউট/ট্যাগআউট (LOTO) পদ্ধতি সমর্থন করে?

উত্তর: হ্যাঁ, 800 amp 3 ফেজ সংযোগ বিচ্ছিন্ন সুইচ অন্তর্ভুক্ত, বেশিরভাগ মডেলগুলি OSHA লকআউট/ট্যাগআউট সুরক্ষা প্রয়োজনীয়তাগুলির সাথে সম্মতি নিশ্চিত করতে প্যাডলকযোগ্য হ্যান্ডেলগুলির সাথে সজ্জিত। এটি প্রযুক্তিবিদদের দুর্ঘটনাজনিত পুনর্জন্মকরণের ঝুঁকি ছাড়াই নিরাপদে সরঞ্জাম পরিষেবা দেওয়ার অনুমতি দেয়।
