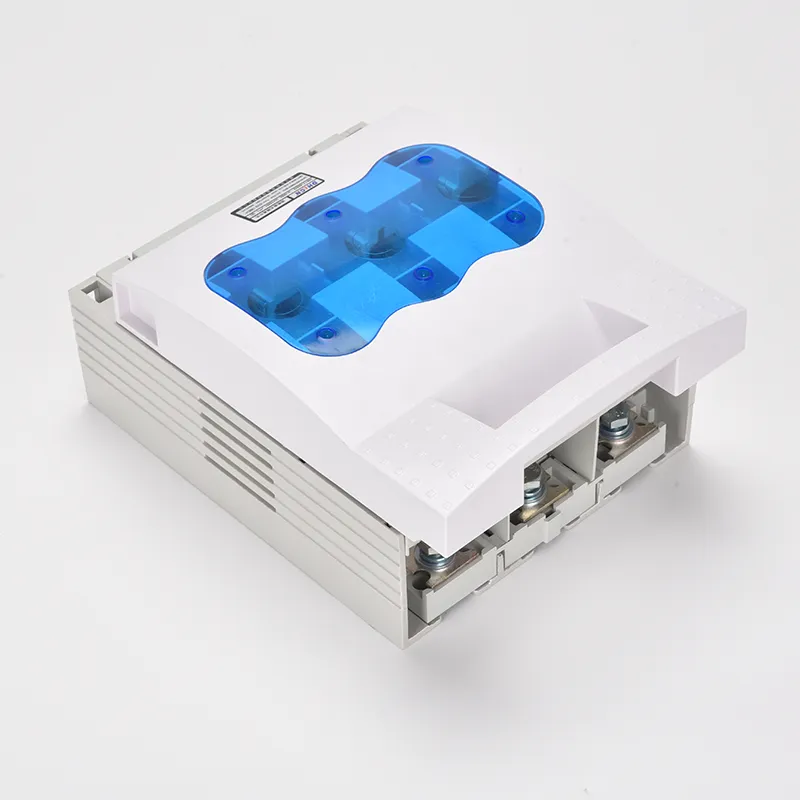

বৈদ্যুতিক লো ভোল্টেজ ফিউজ সংযোগ বিচ্ছিন্ন সুইচিং, যা ফিউজ টাইপ আইসোলেটর নামেও পরিচিত, চতুরতার সাথে একটি সংযোগ বিচ্ছিন্ন সুইচ এবং একটি ফিউজের ফাংশনগুলিকে একত্রিত করে, এটিকে কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেলে একটি গুরুত্বপূর্ণ উপাদান করে তোলে। এর ফিউজ উপাদানটি সার্কিটের নিরাপত্তা নিশ্চিত করে ফল্ট স্রোতকে দ্রুত বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে, যখন ছুরির সুইচ বিশেষভাবে কোন লোড অবস্থায় অপারেশন স্যুইচ করার উদ্দেশ্যে তৈরি করা হয়েছে এবং স্বাভাবিক অপারেশন চলাকালীন লাইভ স্রোতকে বাধা দিতে পারে না। এই অনন্য সমন্বয়টি ফিউজড সংযোগ বিচ্ছিন্ন সুইচকে সার্কিট সুরক্ষার একটি নির্ভরযোগ্য অভিভাবক হিসাবে অবস্থান করে।

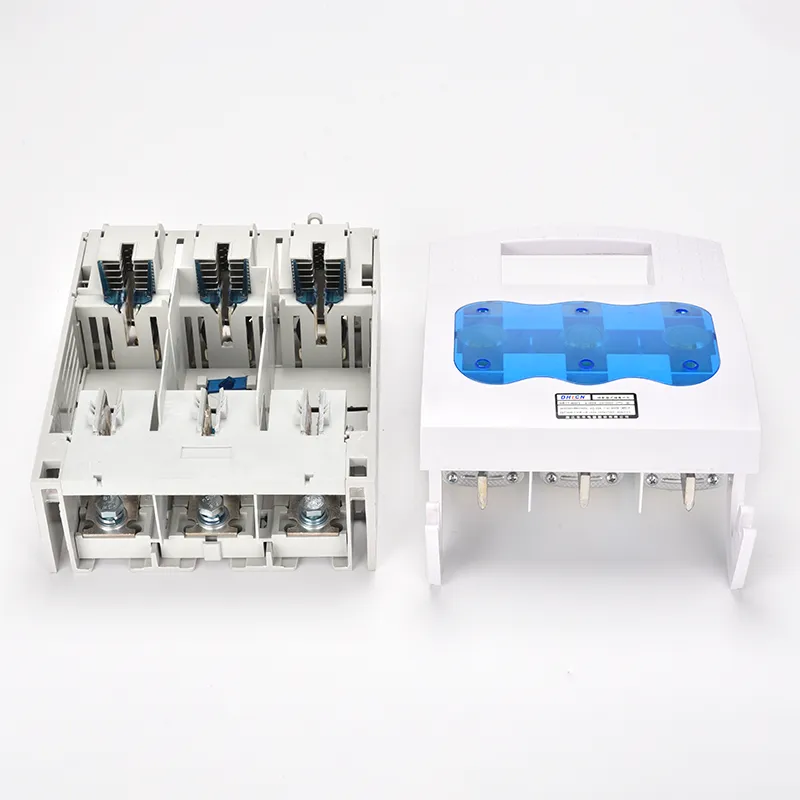

যখন সুইচ বন্ধ করা হয়, ছুরির প্রক্রিয়া, একটি ভালভাবে ডিজাইন করা সংযোগ ব্যবস্থার মাধ্যমে, ফিউজ এবং বাসবারের মধ্যে দৃঢ় যোগাযোগ নিশ্চিত করে, নিরবচ্ছিন্ন কারেন্ট প্রবাহের অনুমতি দেয়। বিপরীতভাবে, সংযোগ বিচ্ছিন্ন করার প্রয়োজন হলে, একই সাধারণ প্রক্রিয়া নিরাপদে ফিউজকে সক্রিয় বাসবার থেকে আলাদা করে, দ্রুত সার্কিট বাধাকে সক্ষম করে। এই সুনির্দিষ্ট যান্ত্রিক নকশা যা সার্কিটের অবস্থা পরিবর্তন করার সময় ফিউজড সংযোগ বিচ্ছিন্ন সুইচকে মসৃণ এবং নির্ভরযোগ্যভাবে কাজ করতে দেয়।
| ফিউজের ধরন | 0 | 1 | 2 | 3 | ||||||||
| ফ্রিকোয়েন্সি | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| (এ) | 160 | 250 | 400 | 630 | ||||||||
| ইথ (এ) | 160 | 250 | 400 | 630 | ||||||||
| ব্যবহার | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| সক্ষমতা তৈরি করা | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| ব্রেকিং ক্যাপাসিটি | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| ফিউজের লস পাওয়ার (W) | 12 | 23 | 34 | 48 | ||||||||
| ইথ (এ) | ফিউজের ধরন | ইন অফ ফিউজ (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| টাইপ | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| মোড নম্বর | আউটলুকিং মাত্রা (মিমি) | ইনস্টলেশনের মাত্রা (মিমি) | ||||||
| A | B | C | D | a | b | এফসি | ||
| HR17-40 | 2 পি | 55 | 116 | 76 | 150 | 25 | - | এফ৬ |
| 3P | 76 | 116 | 76 | 150 | 42 | - | এফ৬ | |
| HR17-63 | 2 পি | 74 | 116 | 76 | 150 | 32 | - | এফ৬ |
| 3P | 105 | 116 | 76 | 150 | 62 | - | এফ৬ | |
| HR17-160 | 2 পি | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2 পি | 128 | 247 | 110 | 195 | 72 | 50 | এফ১১ |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | এফ১১ | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | এফ১১ | |
| HR17-400 | 2 পি | 145 | 290 | 145 | 340 | 80 | 50 | এফ১১ |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | এফ১১ | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | এফ১১ | |
| HR17-630 HR17-800 | 2 পি | 175 | 300 | 145 | 360 | 90 | 50 | এফ১১ |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | এফ১১ | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | এফ১১ | |
প্রশ্ন: একটি বৈদ্যুতিক কম ভোল্টেজ ফিউজ সংযোগ বিচ্ছিন্ন সুইচিং কি?
উত্তর: একটি বৈদ্যুতিক কম ভোল্টেজ ফিউজ সংযোগ বিচ্ছিন্ন সুইচিং একটি বৈদ্যুতিক ডিভাইস যা একটি সংযোগ বিচ্ছিন্ন সুইচের সুইচিং ক্ষমতার সাথে একটি ফিউজের প্রতিরক্ষামূলক ফাংশনকে একত্রিত করে। এটি রক্ষণাবেক্ষণের জন্য নিরাপদ বিচ্ছিন্নতা প্রদান করে এবং সার্কিট এবং সরঞ্জামগুলিকে রক্ষা করতে ফল্ট স্রোতকে বাধা দেয়।
প্রশ্ন: একটি বৈদ্যুতিক কম ভোল্টেজ ফিউজ সংযোগ বিচ্ছিন্ন সুইচিং লাইভ কারেন্ট সংযোগ বিচ্ছিন্ন করতে পারে?
উত্তর: না। একটি ফিউজড সংযোগ বিচ্ছিন্ন সুইচের ছুরিটি শুধুমাত্র তখনই কাজ করার জন্য ডিজাইন করা হয়েছে যখন সার্কিট লোড কারেন্ট মুক্ত থাকে। এটি কখনই স্বাভাবিক অপারেটিং স্রোতকে বাধা দিতে ব্যবহার করা উচিত নয়। ফিউজ উপাদান, তবে, ত্রুটি অবস্থার অধীনে স্বয়ংক্রিয়ভাবে কাজ করবে।
প্রশ্ন: একটি বৈদ্যুতিক কম ভোল্টেজ ফিউজ সংযোগ বিচ্ছিন্ন সুইচিং এর প্রধান অ্যাপ্লিকেশন কি কি?
উত্তর: একটি বৈদ্যুতিক লো ভোল্টেজ ফিউজ সংযোগ বিচ্ছিন্নকরণ স্যুইচিং সাধারণত কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল, মোটর নিয়ন্ত্রণ কেন্দ্র, এইচভিএসি সিস্টেম এবং শিল্প যন্ত্রপাতিগুলিতে ব্যবহৃত হয়। তারা এই সিস্টেমে নিরাপত্তা বিচ্ছিন্নতা এবং ওভারকারেন্ট সুরক্ষা উভয়ই প্রদান করে।
