480 ভোল্ট 3 ফেজ 400 Amp ফিউজড সংযোগ বিচ্ছিন্ন সুইচ

একটি বিশেষ উত্পাদন হিসাবে, Wenzhou XiFa ইলেকট্রিক পাওয়ার ইকুইপমেন্ট কোং, লিমিটেড 10 বছরেরও বেশি সময় ধরে 480 ভোল্ট 3 ফেজ 400 amp ফিউজড ডিসকানেক্ট সুইচ তৈরি করেছে। Wenzhou XiFa Electric Power Equipment Co., Ltd প্রতিটি 480 ভোল্ট 3 ফেজ 400 amp ফিউজড ডিসকানেক্ট সুইচ ডিজাইন করার জন্য "সহজ এবং দক্ষ" এর মূলনীতিটি ব্যবহার করে চলেছে যাতে এটি কেবল দুর্দান্ত ব্রেকিং এবং আইসোলেশন পারফরম্যান্সই নয়, শর্ট সার্কিট এবং ওভার লোড সুরক্ষাও করে। Wenzhou XiFa ইলেকট্রিক পাওয়ার ইকুইপমেন্ট কোং, লিমিটেড-এ, প্রযুক্তিগত দলের লক্ষ্য হল একটি 480 ভোল্টের 3 ফেজ 400 amp ফিউজড ডিসকানেক্ট সুইচ ডিজাইন করা যা কম ব্যর্থতার হার এবং রক্ষণাবেক্ষণ মুক্ত।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

480 ভোল্ট 3 ফেজ 400 amp ফিউজড সংযোগ বিচ্ছিন্ন সুইচ বৈদ্যুতিক সার্কিটগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। একটি ফিউজ এবং একটি ছুরি সুইচের ফাংশন একত্রিত করে, এটি প্রতিরক্ষামূলক ক্ষমতা এবং সুবিধাজনক অপারেশন উভয়ই অফার করে। এর অনন্য যান্ত্রিক নকশা এবং সুনির্দিষ্ট অপারেশনের জন্য ধন্যবাদ, 480 ভোল্ট 3 ফেজ 400 amp ফিউজড সংযোগ বিচ্ছিন্ন সুইচ আধুনিক বৈদ্যুতিক সিস্টেমে একটি অপরিহার্য উপাদান হয়ে উঠেছে।

1. স্বাভাবিক অপারেশন চলাকালীন, সংযোগ বিচ্ছিন্ন সুইচ মসৃণ সার্কিট ধারাবাহিকতা নিশ্চিত করে, বিদ্যুৎ সংযোগ এবং সংযোগ বিচ্ছিন্নকরণ নিয়ন্ত্রণ করে। যখন রক্ষণাবেক্ষণের প্রয়োজন হয়, তখন ফিউজড সংযোগ বিচ্ছিন্ন সুইচ একটি স্পষ্ট শারীরিক সংযোগ বিচ্ছিন্ন বিন্দু প্রদান করে, কর্মীদের এবং সরঞ্জামগুলিকে সুরক্ষিত করে।

2. একটি ওভারলোড বা শর্ট সার্কিটের ঘটনায়, সুইচের মধ্যে থাকা ফিউজ উপাদানটি দ্রুত গলে যায়, ফল্ট কারেন্টকে বাধা দেয় এবং সার্কিট এবং সংযুক্ত ডিভাইস উভয়কেই ক্ষতির হাত থেকে রক্ষা করে।

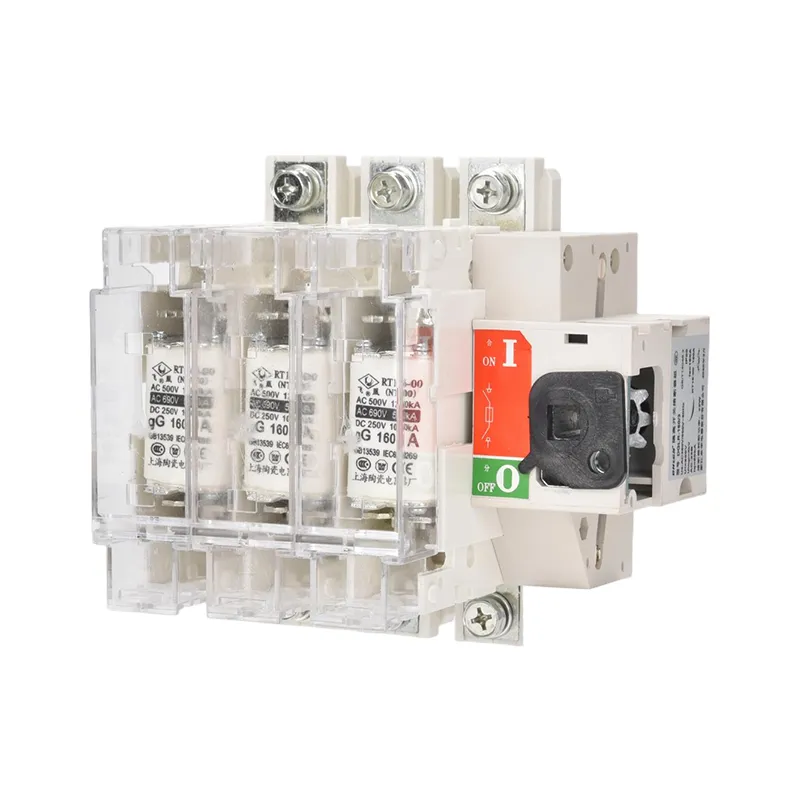

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

পণ্য পরামিতি:

ফ্রেম বর্তমান A	ফিউজের রেটেড কারেন্ট (A)	ফিউজের মোড
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

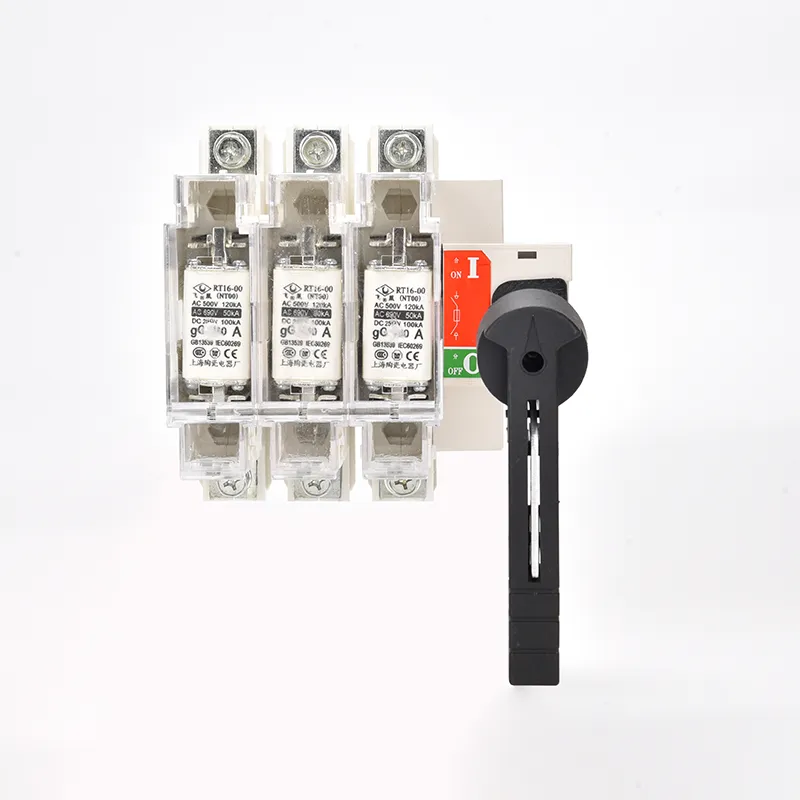

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

সামনের ধরন

টাইপ	ফিউজের আকার	ফ্রেমের আকার এবং ইনস্টলেশনের আকার
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φএক্স	Y
63A/3	0～00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

টাইপ	ফিউজের আকার	ফ্রেমের আকার এবং ইনস্টলেশনের আকার
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

অ্যাসাইড টাইপ

টাইপ	ফিউজের আকার	ফ্রেমের আকার এবং ইনস্টলেশনের আকার
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φএক্স	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

টাইপ	ফিউজের আকার	ফ্রেমের আকার এবং ইনস্টলেশনের আকার
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

পণ্য রক্ষণাবেক্ষণ:

1.সাধারণ পরিষেবায় লাগানোর আগে, 480 ভোল্টের 3 ফেজ 400 amp ফিউজড সংযোগ বিচ্ছিন্ন সুইচটি একটি উল্লম্ব অবস্থানে মাউন্ট করতে হবে এবং কভার প্লেটটি সরিয়ে ফেলতে হবে।

2. সঠিক শর্ট সার্কিট ব্রেকিং ক্ষমতা এবং বর্তমান সীমিত কর্মক্ষমতা নিশ্চিত করতে, 480 ভোল্ট 3 ফেজ 400 amp ফিউজড সংযোগ বিচ্ছিন্ন সুইচটি সঠিক রেটিং এর ফিউজগুলির সাথে লাগানো আবশ্যক৷

3. একটি ফিউজ লিঙ্ক প্রতিস্থাপন করার সময়, লোড সার্কিটটি প্রথমে সংযোগ বিচ্ছিন্ন করতে হবে এবং সংযোগ বিচ্ছিন্ন সুইচ কভারটি খুলতে বা সরাতে হবে। রিটেনিং প্লেটের নিচে স্প্রিং ক্লিপটি আলতো করে টিপে ফিউজটি ছেড়ে দেওয়া যেতে পারে। একটি নতুন ফিউজ এটিকে গাইড স্লট বরাবর জায়গায় স্লাইড করে ইনস্টল করা হয়।

4. যদিও উপরের সকেট থেকে আর্ক চেম্বারটি ঢোকানো বা সহজে প্রত্যাহার করা যেতে পারে, অপ্রয়োজনীয় অপসারণ এড়ানো উচিত। ইনস্টলেশনের সময়, এটি সাবধানে পরিচালনা করা উচিত এবং এটি সম্পূর্ণরূপে বসা না হওয়া পর্যন্ত ধীরে ধীরে ঢোকানো উচিত।

5. 480 ভোল্ট 3 ফেজ 400 amp ফিউজড সংযোগ বিচ্ছিন্ন সুইচের পরিচিতিগুলিকে ভাল অবস্থায় রাখতে, নিয়মিত পরিদর্শন এবং ধুলো, তেল বা অন্যান্য আমানত পরিষ্কার করা প্রয়োজন৷ উপরন্তু, মসৃণ অপারেশন বজায় রাখতে এবং পরিষেবা জীবন বাড়ানোর জন্য অপারেটিং মেকানিজমের চলমান অংশগুলিতে পর্যায়ক্রমে তৈলাক্তকরণ প্রয়োগ করা উচিত।
