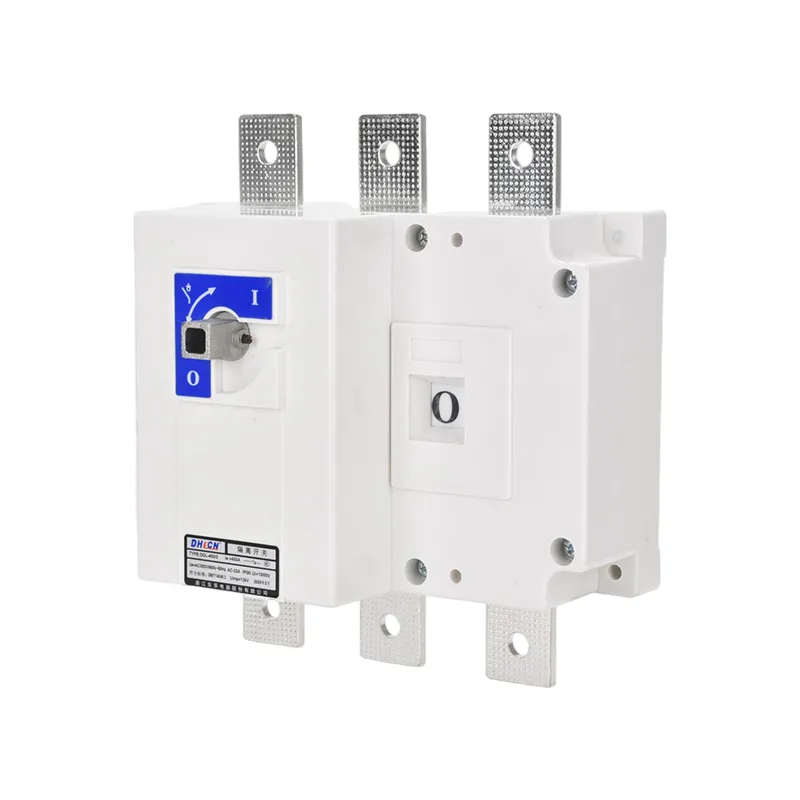

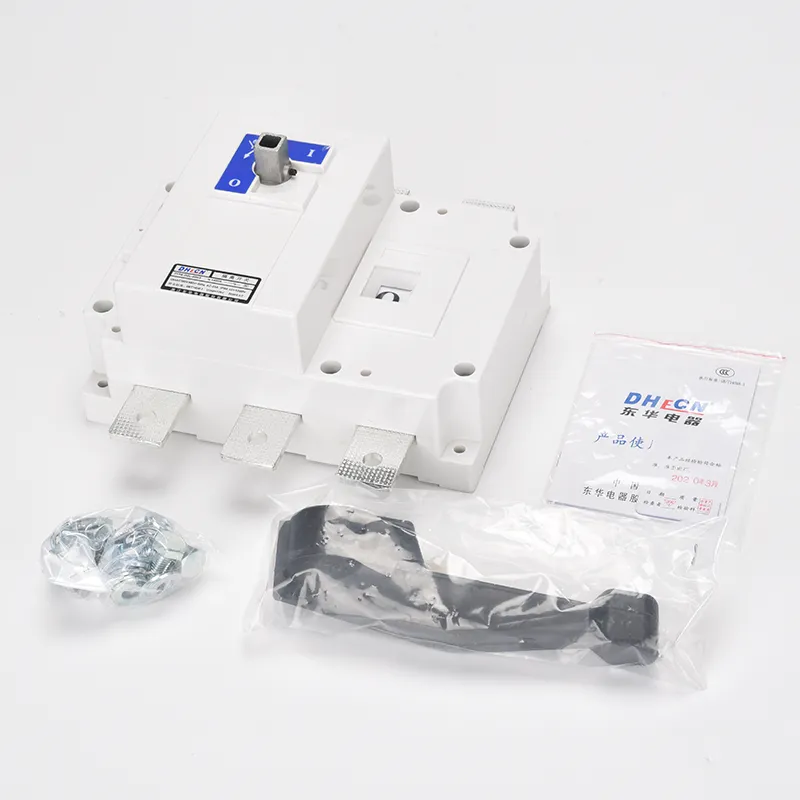

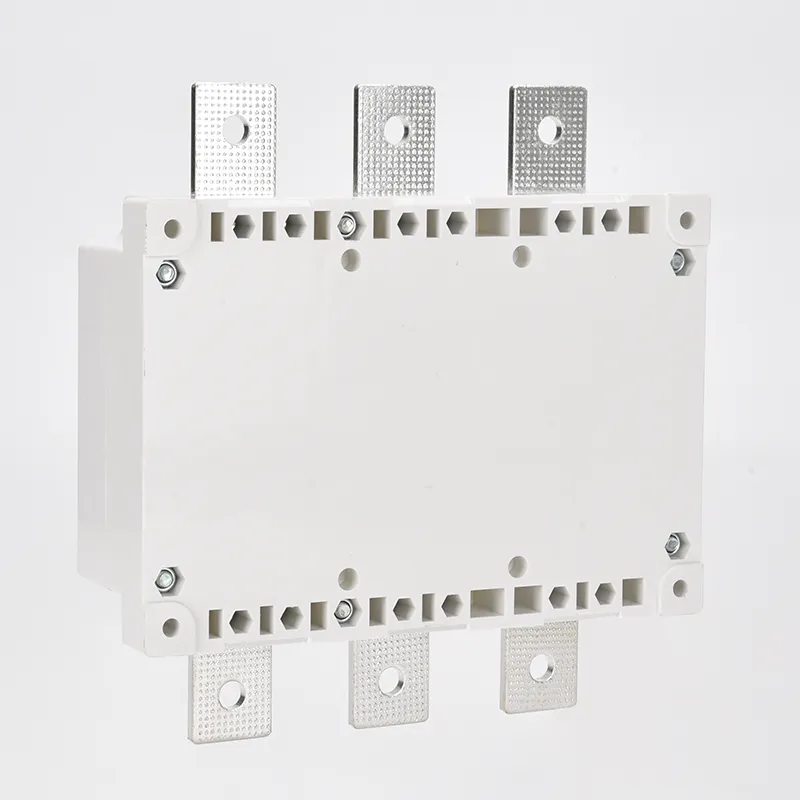

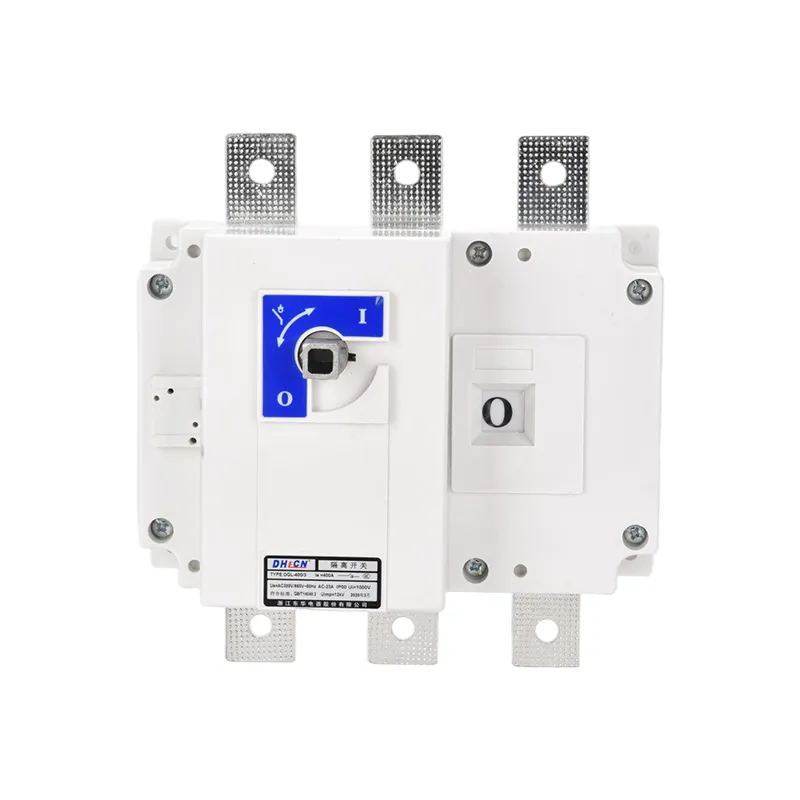

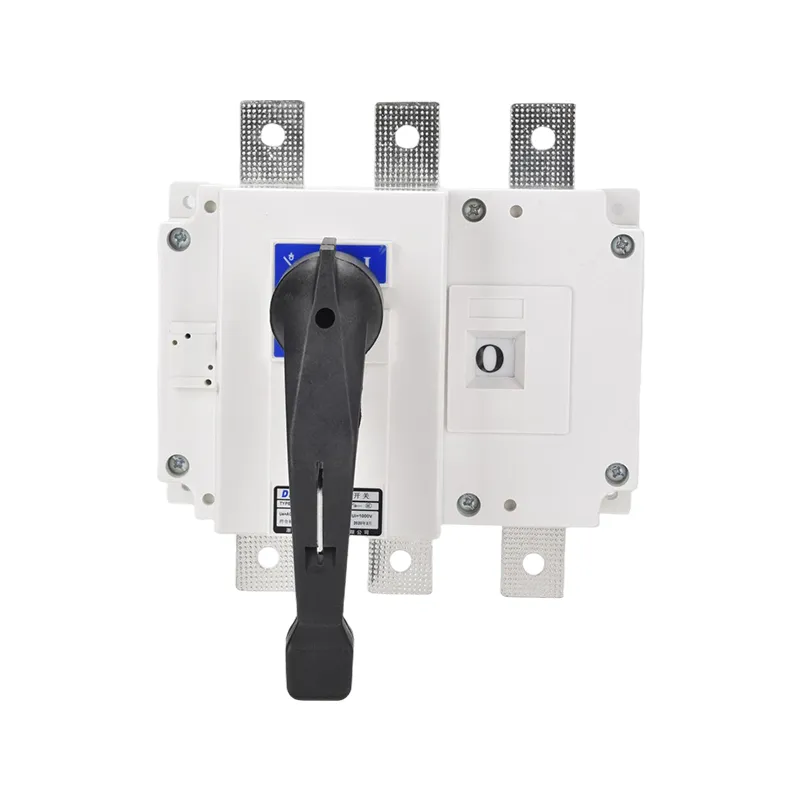

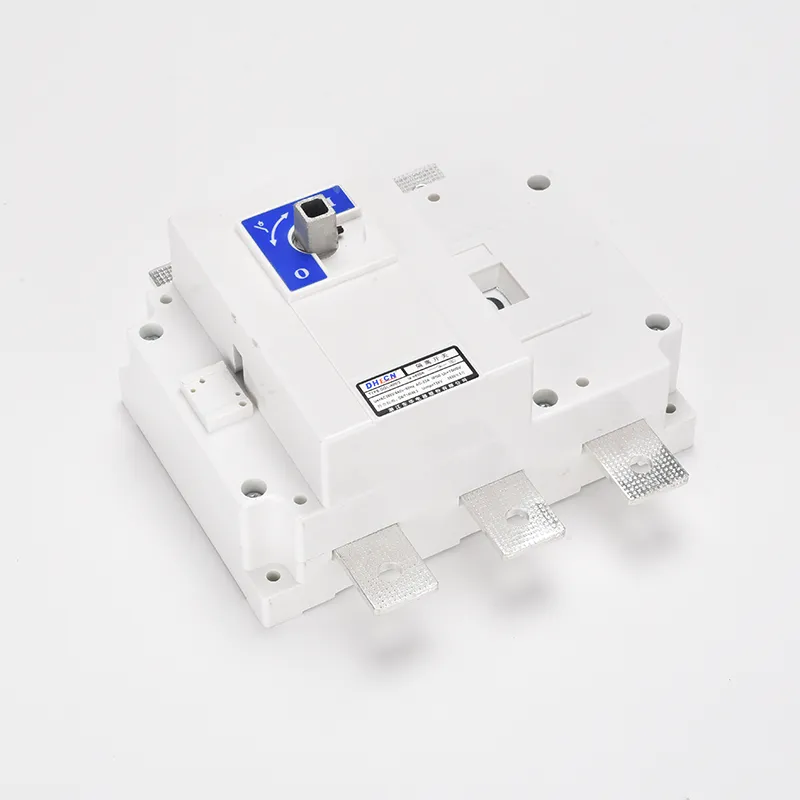

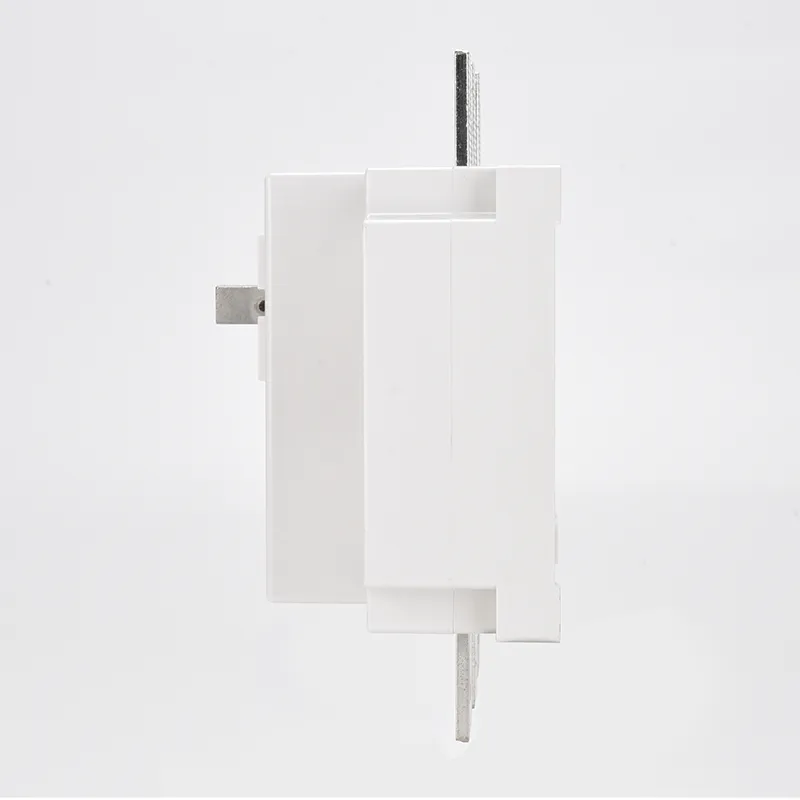

3 ফেজ 200 Amp নন ফিউজড সংযোগ বিচ্ছিন্ন সুইচ

একটি পেশাদার উত্পাদন হিসাবে, Wenzhou XiFa ইলেকট্রিক পাওয়ার ইকুইপমেন্ট কোং, লিমিটেড কঠোরভাবে প্রতিটি 3 ফেজ 200 amp নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচ উত্পাদন করতে মান নিয়ন্ত্রণ ব্যবস্থা অনুসরণ করে। 3 ফেজ 200 amp নন-ফিউজড ডিসকানেক্ট সুইচের কর্মশালায়, ব্যবস্থাপক দ্রুত এবং বিলম্বহীন ডেলিভারি নিশ্চিত করতে প্রতিটি উত্পাদন প্রক্রিয়া মসৃণভাবে পরিচালিত হবে তা পরিদর্শন করবেন। সংযোগ বিচ্ছিন্ন সুইচ শেষ হয়ে গেলে, প্রধান সার্কিট এবং অন্তরণ অংশগুলিতে মসৃণ এবং নির্ভরযোগ্য সুইচিং অ্যাকশন এবং পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা যাচাই করতে যান্ত্রিক অপারেশন পরীক্ষার মতো কারখানার একটি সিরিজের মধ্য দিয়ে যেতে হবে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

একটি 3 ফেজ 200 amp নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচ আরও ভালভাবে জানার জন্য, আমরা পাওয়ার সিস্টেমের ফাংশন থেকে একটি নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচ প্রবর্তন করতে পারি। এটি নীচের হিসাবে দেখানো হতে পারে:

1. পাওয়ার আইসোলেশন: বৈদ্যুতিক সরঞ্জাম পরিদর্শন বা রক্ষণাবেক্ষণের সময়, 3 ফেজ 200 amp নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচ খোলার ফলে পরিষেবার অধীনে থাকা সরঞ্জামগুলিকে লাইভ পার্টস থেকে সম্পূর্ণ আলাদা করে, একটি দৃশ্যমান বিরতি তৈরি করে এবং কর্মীদের নিরাপত্তা নিশ্চিত করে।

2. স্যুইচিং অপারেশন: পাওয়ার সিস্টেম অপারেশনে, 3 ফেজ 200 amp নন-ফিউজড ডিসকানেক্ট সুইচগুলি সার্কিটগুলির অপারেটিং কনফিগারেশন পরিবর্তন করতে সার্কিট ব্রেকারগুলির সাথে সমন্বয় করে কাজ করে-উদাহরণস্বরূপ, বাসবার স্থানান্তর করা বা সরবরাহের রুট পরিবর্তন করা: নমনীয় সিস্টেম নিয়ন্ত্রণ সক্ষম করা।

3. ছোট স্রোত তৈরি এবং ভাঙা: 3 ফেজ 200 amp নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচগুলি সরাসরি সংযোগ বা সংযোগ বিচ্ছিন্ন করতে পারে ছোট কারেন্ট সার্কিট যেমন আনলোড করা শর্ট লাইন, ভোল্টেজ ট্রান্সফরমার, এবং সার্জ অ্যারেস্টার, সার্কিট ব্রেকার চালানোর প্রয়োজন ছাড়াই, যার ফলে রুটিন অপারেশনগুলি সহজতর হয়।

4. সুরক্ষা ডিভাইসগুলির সাথে সমন্বয়: যখন একটি ত্রুটি দেখা দেয়, 3 ফেজ 200 amp নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচ সার্কিট ব্রেকার ট্রিপ হওয়ার পরে ত্রুটিযুক্ত অংশটিকে বিচ্ছিন্ন করে, ফল্টের বিস্তার রোধ করে এবং স্থিতিশীল সিস্টেম অপারেশনকে সমর্থন করে।

3 Phase 200 Amp Non Fused Disconnect Switch

পণ্য পরামিতি:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
অস্তরক শক্তি (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
কর্মরত বর্তমান লে(এ)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
মোটর পাওয়ার (কিলোওয়াট)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
মেকিং এবং ব্রেকিং ক্যাপাসিটি
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA সর্বোচ্চ মান)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
যান্ত্রিক জীবন (সময়)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
বৈদ্যুতিক জীবন (সময়)
Ue=660V রেট করা বর্তমান লে
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
ওজন (কেজি)
3টি খুঁটি	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4টি খুঁটি	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
অপারেটিং টর্ক (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

টাইপ	ফ্রেমের আকার এবং ইনস্টলেশনের আকার
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φএক্স	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

টাইপ	আকার
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

টাইপ	ফ্রেমের আকার এবং ইনস্টলেশনের আকার
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

পণ্য FAQ:

প্রশ্ন: একটি 3 ফেজ 200A নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচের প্রাথমিক কাজ কী?

উত্তর: একটি 3 ফেজ 200A নন-ফিউজড সংযোগ বিচ্ছিন্ন সুইচ রক্ষণাবেক্ষণ এবং সুরক্ষার জন্য সরঞ্জাম বা সার্কিট থেকে ম্যানুয়ালি পাওয়ার বিচ্ছিন্ন করার একটি উপায় সরবরাহ করে। একটি ফিউজড সুইচের বিপরীতে, এতে ওভারকারেন্ট সুরক্ষা অন্তর্ভুক্ত থাকে না-এটি কেবল সার্কিট খোলে এবং বন্ধ করে।

প্রশ্ন: কোন ধরনের অ্যাপ্লিকেশনে 3 ফেজ 200A নন-ফিউজড ডিসকানেক্ট সুইচ সাধারণত ব্যবহার করা হয়?

উত্তর: নন-ফিউজড সংযোগ বিচ্ছিন্নগুলি সাধারণত ইনস্টল করা হয় যখন ওভারকারেন্ট সুরক্ষা ইতিমধ্যেই একটি আপস্ট্রিম ব্রেকার বা ফিউজ দ্বারা সরবরাহ করা হয়। এগুলি প্রায়শই HVAC ইউনিট, মোটর, মেশিন টুল বা বিতরণ প্যানেলের জন্য স্থানীয় বিচ্ছিন্নতা ডিভাইস হিসাবে ব্যবহৃত হয়।

প্রশ্নঃ কেন একটি 200 amp রেটিং বেছে নিন?

A: A 200A রেটিং এমন সিস্টেমের জন্য উপযুক্ত যেখানে সর্বাধিক ক্রমাগত লোড কারেন্ট 200 amps অতিক্রম করে না। এই রেটিংটি প্রায়শই মাঝারি আকারের বাণিজ্যিক এবং হালকা শিল্প সুবিধাগুলিতে ব্যবহৃত হয় যেখানে শাখা সার্কিট বা পৃথক লোডের জন্য নিরাপদ বিচ্ছিন্নতা প্রয়োজন।

প্রশ্ন: 3 ফেজ 200A নন ফিউজড সংযোগ বিচ্ছিন্ন সুইচের জন্য কোন ভোল্টেজ রেটিং পাওয়া যায়?

উত্তর: সর্বাধিক 3 ফেজ 200A নন-ফিউজড ডিসকানেক্ট 600 ভোল্ট এসি পর্যন্ত রেট করা হয়, যেখানে 240V এবং 480V সবচেয়ে সাধারণ। সর্বদা যাচাই করুন যে ডিভাইসের রেটিং সিস্টেম ভোল্টেজের সাথে মেলে বা তার বেশি।
