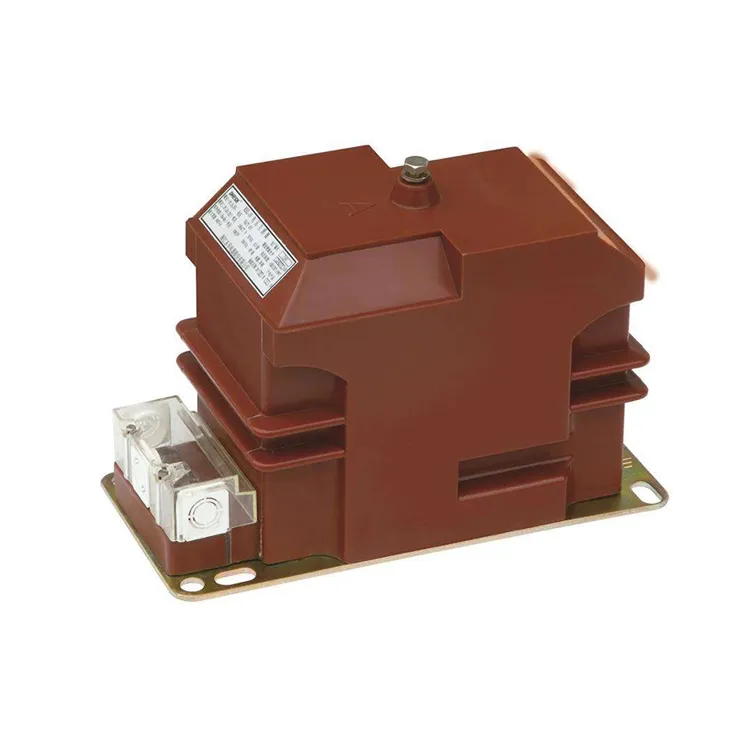

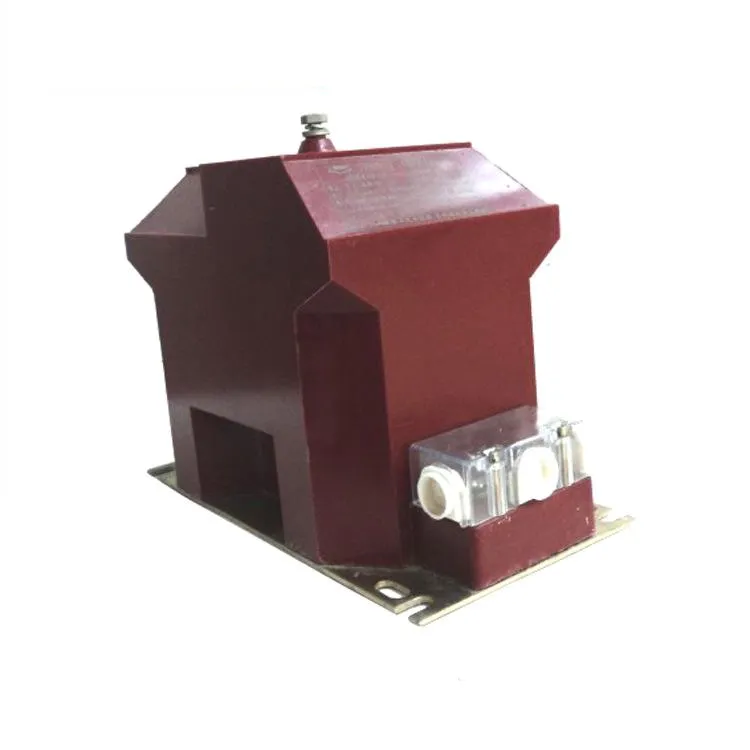

একটি মাঝারি ভোল্টেজ রজন ঢালাই সম্ভাব্য ট্রান্সফরমার, যার ফাংশনটি পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমারের মতোই, ভোল্টেজকে রূপান্তর করার জন্য ডিজাইন করা হয়েছে। যাইহোক, পাওয়ার ট্রান্সফরমারগুলি প্রাথমিকভাবে বিদ্যুতের দক্ষ সঞ্চালন এবং বিতরণ সক্ষম করার জন্য ভোল্টেজ সামঞ্জস্য করে, সাধারণত কেভিএ বা এমভিএ রেট দেওয়া ক্ষমতা সহ, যখন সম্ভাব্য ট্রান্সফরমারগুলি একটি পরিমাপ এবং সুরক্ষা ভূমিকা পালন করে। একটি মাঝারি ভোল্টেজ রজন ঢালাই সম্ভাব্য ট্রান্সফরমারের প্রধান কাজ হল মিটারিং যন্ত্র এবং প্রতিরক্ষামূলক রিলেগুলিতে অপারেটিং শক্তি সরবরাহ করা, লাইন ভোল্টেজ, শক্তি এবং শক্তি খরচের সঠিক পর্যবেক্ষণ সক্ষম করা। সম্ভাব্য ট্রান্সফরমারগুলি ত্রুটির পরিস্থিতিতে উচ্চ মূল্যের সম্পদ যেমন ট্রান্সমিশন লাইন, মোটর এবং পাওয়ার ট্রান্সফরমারগুলিকে রক্ষা করার জন্য সুরক্ষা স্কিমগুলির জন্য গুরুত্বপূর্ণ ইনপুট প্রদান করে। এই ফাংশনগুলির কারণে,সম্ভাব্য ট্রান্সফরমারতুলনামূলকভাবে ছোট ক্ষমতার সাথে ডিজাইন করা হয়েছে, সাধারণত মাত্র কয়েক VA থেকে কয়েক ডজন VA, এবং খুব কমই 1000 VA অতিক্রম করে।
| টাইপ | রেটেড ভোল্টেজ অনুপাত (kV) | নির্ভুলতা ক্লাস | নির্ভুলতা ক্লাস এবং রেট আউটপুট cosΦ=0.8 | সর্বোচ্চ আউটপুট (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZX10-3A | (3/√3)/(0.1/√3)/(0.1/3) | 0.2/6P 0.5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0.1/√3)/(0.1/3) | ||||||
| JDZX10-10A | (10/√3)/(0.1/√3)/(0.1/3) | ||||||
প্রশ্ন: সুইচগিয়ারে একটি মাঝারি ভোল্টেজ রজন ঢালাই সম্ভাব্য ট্রান্সফরমারের কাজ কী?
উত্তর: একটি সম্ভাব্য ট্রান্সফরমার প্রাথমিক সিস্টেম ভোল্টেজকে একটি প্রমিত নিম্ন মানের দিকে নামানোর জন্য ব্যবহৃত হয় যা পরিমাপ যন্ত্র, শক্তি মিটার এবং প্রতিরক্ষামূলক রিলেতে নিরাপদে সরবরাহ করা যেতে পারে। মাঝারি ভোল্টেজ সুইচগিয়ারে, রজন ঢালাই সম্ভাব্য ট্রান্সফরমারগুলি নির্ভুলতা এবং অপারেটর নিরাপত্তা উভয়ই নিশ্চিত করতে প্রাথমিক ভোল্টেজ সিস্টেম এবং সেকেন্ডারি ভোল্টেজ নিয়ন্ত্রণ সার্কিটের মধ্যে গ্যালভানিক বিচ্ছিন্নতা প্রদান করে।
প্রশ্ন: মাঝারি ভোল্টেজ সম্ভাব্য ট্রান্সফরমারের জন্য কেন রজন ঢালাই প্রযুক্তি পছন্দ করা হয়?
উত্তর: রজন ঢালাই পিটি ইপোক্সি রজন একটি অন্তরক এবং এনক্যাপসুলেটিং উপাদান হিসাবে ব্যবহার করে। এই প্রযুক্তি বৈদ্যুতিক নিরোধক, উচ্চ যান্ত্রিক শক্তি, আর্দ্রতা এবং ধূলিকণার প্রতিরোধ এবং আংশিক স্রাবের বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে। ফলস্বরূপ, রজন ঢালাই পোটেশিয়াল ট্রান্সফরমারগুলি অভ্যন্তরীণ সুইচগিয়ার অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত যেখানে কমপ্যাক্ট ডিজাইন এবং দীর্ঘ জীবন স্কেল নির্ভরযোগ্যতা গুরুত্বপূর্ণ।
প্রশ্ন: মাঝারি ভোল্টেজ রজন ঢালাই পিটিগুলির জন্য সাধারণ ভোল্টেজ রেটিংগুলি কী কী?
উত্তর: মাঝারি ভোল্টেজ রজন ঢালাই সম্ভাব্য ট্রান্সফরমারগুলি সাধারণত 3.6 কেভি থেকে 36 কেভি পর্যন্ত সিস্টেমের জন্য ডিজাইন করা হয়, যা সুইচগিয়ার ডিজাইনের উপর নির্ভর করে। সেকেন্ডারি আউটপুট ভোল্টেজ সাধারণত 100 V বা 110 V-এ প্রমিত করা হয়, যা ফেজ থেকে ফেজ, বা 100/√3 V বা 110/√3 V, যা IEC মানগুলির সাথে সামঞ্জস্য রেখে ফেজ থেকে নিরপেক্ষের মধ্যে ভোল্টেজের স্তর।
