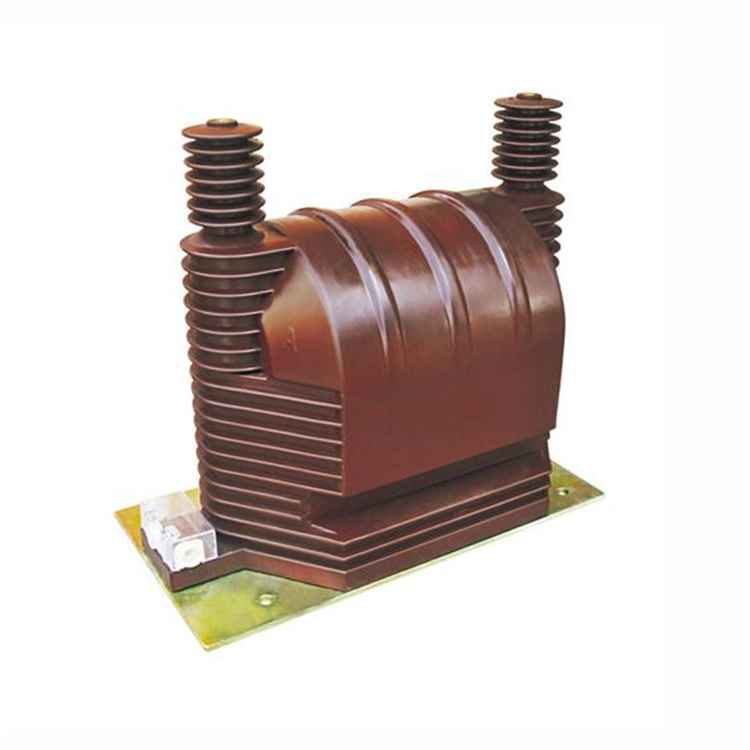

33kv উচ্চ ভোল্টেজ একক ফেজ সম্ভাব্য ট্রান্সফরমার

পণ্য বৈশিষ্ট্য:

1. কাঠামোগতভাবে, একটি 33kv উচ্চ ভোল্টেজ একক ফেজ সম্ভাব্য ট্রান্সফরমারকে একটি ছোট ক্ষমতা এবং উচ্চ অনুপাত স্টেপ ডাউন পাওয়ার ট্রান্সফরমার হিসাবে বিবেচনা করা যেতে পারে। যাইহোক, পাওয়ার ট্রান্সফরমারের বিপরীতে,  aসম্ভাব্য ট্রান্সফরমারলোড সরবরাহের জন্য শক্তি স্থানান্তর করে না। পরিবর্তে, এটি পরিমাপ এবং সুরক্ষায় একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

2. সেকেন্ডারি সার্কিটটি পরিমাপ যন্ত্র, প্রতিরক্ষামূলক রিলে এবং স্বয়ংক্রিয় ডিভাইসগুলির সাথে সংযুক্ত থাকে যার ভোল্টেজ কয়েলগুলি অত্যন্ত উচ্চ এবং অপরিহার্যভাবে ধ্রুবক প্রতিবন্ধকতা উপস্থাপন করে। ফলস্বরূপ, মাধ্যমিক প্রবাহ ন্যূনতম, একটি পাওয়ার ট্রান্সফরমারের নো লোড অবস্থার মতো। একটি 33kv উচ্চ ভোল্টেজ একক ফেজ সম্ভাব্য ট্রান্সফরমারের শক্তি খরচ অত্যন্ত কম, এবং সেকেন্ডারি ভোল্টেজ কার্যত প্ররোচিত EMF-এর সমান থাকে, যা ধ্রুবক প্রাথমিক ভোল্টেজ দ্বারা নির্ধারিত হয়। এটি ভোল্টেজ পরিমাপের জন্য প্রয়োজনীয় নির্ভুলতা স্তর নিশ্চিত করে।

3. সম্ভাব্য ট্রান্সফরমারগুলির সেকেন্ডারি উইন্ডিং কখনই শর্ট সার্কিট করা উচিত নয়৷ স্বাভাবিক ক্রিয়াকলাপের অধীনে, 33kv উচ্চ ভোল্টেজ একক ফেজ সম্ভাব্য ট্রান্সফরমারের লোড একটি উচ্চ প্রতিবন্ধক যন্ত্র, কিন্তু যদি একটি শর্ট সার্কিট ঘটে, তবে একমাত্র সীমিত ফ্যাক্টর হল উইন্ডিং এর প্রতিবন্ধকতা। এটি অত্যধিক উচ্চ শর্ট সার্কিট কারেন্ট হতে পারে, যার ফলে ভুল মিটার রিডিং, মিথ্যা রিলে অপারেশন, এমনকি পাওয়ার ট্রান্সফরমারের স্থায়ী ক্ষতি হতে পারে।

4. সেকেন্ডারি ওয়াইন্ডিং এবং জিরো সিকোয়েন্স উইন্ডিং উভয়ের টার্মিনাল অবশ্যই গ্রাউন্ড করা উচিত। গ্রাউন্ডিং না হলে, প্রাথমিক সিস্টেমে একটি ত্রুটি এই উইন্ডিংগুলিতে বিপজ্জনকভাবে উচ্চ ভোল্টেজ সৃষ্টি করতে পারে, যা সংযুক্ত যন্ত্র, রিলে এবং কর্মীদের নিরাপত্তার জন্য গুরুতর ঝুঁকি তৈরি করে।

প্রযুক্তিগত স্পেসিফিকেশন:

পণ্য FAQ:

প্রশ্ন: একটি 33kv উচ্চ ভোল্টেজ একক ফেজ সম্ভাব্য ট্রান্সফরমারের রেট করা বোঝা কী?

উত্তর: আবেদনের উপর নির্ভর করে রেট করা বোঝা সাধারণত 25 VA থেকে 200 VA পর্যন্ত হয়। এটি ট্রান্সফরমারকে ওভারলোড না করে যন্ত্র এবং সুরক্ষা রিলে পরিমাপের জন্য স্থিতিশীল নির্ভুলতা নিশ্চিত করে।

প্রশ্ন: 33kv উচ্চ ভোল্টেজ একক ফেজ সম্ভাব্য ট্রান্সফরমার কিভাবে গ্রাউন্ড করা হয়?

উত্তর: রেফারেন্স সম্ভাব্যতা বজায় রাখতে এবং নিরাপত্তা নিশ্চিত করতে সেকেন্ডারি উইন্ডিং সাধারণত এক পর্যায়ে গ্রাউন্ড করা হয়। এটি ভাসমান ভোল্টেজ এড়াতে এবং নিরোধক ব্যর্থতার ঝুঁকি কমাতে সহায়তা করে।

প্রশ্ন: তিন ফেজ পরিমাপের জন্য একটি একক ফেজ পিটি সংযুক্ত করা যেতে পারে?

উঃ অবশ্যই। একটি থ্রি ফেজ সিস্টেমের জন্য, তিনটি সিঙ্গেল ফেজ পিটি একটি তারকা বা ওপেন ডেল্টা বিন্যাসে সংযুক্ত করা যেতে পারে, যা সম্পূর্ণ ফেজ থেকে ফেজ এবং ফেজ থেকে গ্রাউন্ড ভোল্টেজগুলি পর্যবেক্ষণ করা প্রয়োজন কিনা তার উপর নির্ভর করে।
