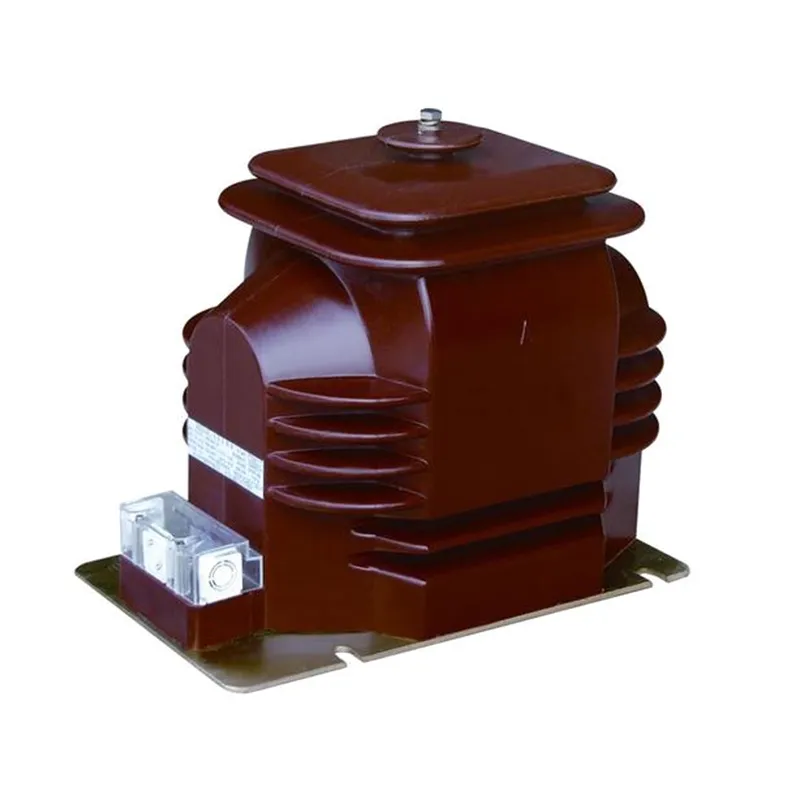

কেনার পর টিপস কসম্ভাব্য ট্রান্সফরমার:
1.কমিশন করার আগে, একটি 25 kv যন্ত্রের ইলেক্ট্রোম্যাগনেটিক pt সম্ভাব্য ট্রান্সফরমারকে অবশ্যই প্রাসঙ্গিক মান এবং পদ্ধতি দ্বারা প্রয়োজনীয় সমস্ত পরীক্ষা এবং পরিদর্শন করতে হবে। এর মধ্যে সাধারণত এসি ডাইইলেক্ট্রিক পরীক্ষা, নিরোধক প্রতিরোধের পরীক্ষা, অনুপাত পরীক্ষা এবং চাক্ষুষ পরিদর্শন অন্তর্ভুক্ত থাকে।
2. 25 kv যন্ত্রের ইলেক্ট্রোম্যাগনেটিক pt সম্ভাব্য ট্রান্সফরমারের যথাযথ তারের প্রয়োজনীয়। প্রাথমিক ওয়াইন্ডিং মাপা সার্কিটের সাথে সমান্তরালভাবে সংযুক্ত হওয়া উচিত, যখন সেকেন্ডারি ওয়াইন্ডিং অবশ্যই পরিমাপ যন্ত্র, প্রতিরক্ষামূলক রিলে বা স্বয়ংক্রিয় ডিভাইসের ভোল্টেজ কয়েলের সাথে সমান্তরালভাবে সংযুক্ত থাকতে হবে। এদিকে, সঠিক পোলারিটি বজায় রাখার জন্য মনোযোগ দিতে হবে।
3. 25 কেভি সম্ভাব্য ট্রান্সফরমার সেকেন্ডারির সাথে সংযুক্ত লোড অবশ্যই তার রেট করা ক্ষমতার মধ্যে হতে হবে। রেট করা সেকেন্ডারি লোড অতিক্রম করলে পরিমাপের ত্রুটি বেড়ে যেতে পারে, এমনকি পড়ার সঠিকতাকেও প্রভাবিত করতে পারে।
4.25 কেভি সম্ভাব্য ট্রান্সফরমার সেকেন্ডারি শর্ট সার্কিট করা কঠোরভাবে নিষিদ্ধ। যেহেতু PT-এর খুব কম অভ্যন্তরীণ প্রতিবন্ধকতা রয়েছে, একটি সেকেন্ডারি শর্ট সার্কিট অত্যন্ত উচ্চ স্রোত তৈরি করতে পারে, সম্ভাব্য মাধ্যমিক সরঞ্জামগুলিকে ক্ষতিগ্রস্থ করতে পারে এবং একটি গুরুতর নিরাপত্তা ঝুঁকি তৈরি করতে পারে। এই ধরনের ক্ষতি প্রতিরোধ করার জন্য, পিটি সেকেন্ডারিতে ফিউজগুলি ইনস্টল করা প্রয়োজন। যদি এটি সম্ভব হয়, প্রাথমিক সাইড ফিউজগুলিও উচ্চ ভোল্টেজ নেটওয়ার্ক রক্ষা করার জন্য প্রাথমিক ওয়াইন্ডিং বা লিডগুলিতে ত্রুটির ক্ষেত্রে ব্যবহার করা উচিত।
5. পরিমাপ যন্ত্র বা রিলে পরিচালনাকারী কর্মীদের নিরাপত্তার জন্য, PT সেকেন্ডারি ওয়াইন্ডিং এক সময়ে গ্রাউন্ড করা আবশ্যক। এটি গ্রাউন্ডিংয়ের পরে প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মধ্যে নিরোধক ক্ষতিগ্রস্ত হলে যন্ত্র এবং রিলেতে উচ্চ ভোল্টেজ প্রদর্শিত হওয়া থেকে ব্যক্তিগত সুরক্ষাকে প্রতিরোধ করতে পারে।
6. কোনো অবস্থাতেই পিটি সেকেন্ডারি সার্কিট শর্ট সার্কিট করা উচিত নয়।
| টাইপ | রেটেড ভোল্টেজ অনুপাত (kV) | নির্ভুলতা ক্লাস | নির্ভুলতা ক্লাস এবং রেট আউটপুট cosΦ=0.8 | সর্বোচ্চ আউটপুট (VA) | ||
| 0.2 | 0.5 | 3(P) | ||||
| JDZ11-15 | 15/0.1 | 0.2 0.5 1 | 30 | 80 | 150 | 600 |
| JDZ11-20 | 20/0.1 | |||||
| JDZ11-15 | 15/0.1/0.1 | 0.2/0.2 0.2/0.5 0.5/0.5 | 20 | 30 | N/A | 2*300 |
| JDZ11-20 | 20/0.1/0.1 | |||||
| JDZ11-15 | 15/0.1/0.22 | 0.2/3P 0.5/3P | 30 | 60 | 100 | 500 |
| JDZ11-20 | 20/0.1/0.22 | |||||
প্রশ্ন: 25 কেভি ইলেক্ট্রোম্যাগনেটিক যন্ত্রের জন্য স্ট্যান্ডার্ড সেকেন্ডারি ভোল্টেজ রেটিং কী?pt সম্ভাব্য ট্রান্সফরমার?
A: একটি 25 kV যন্ত্রের ইলেক্ট্রোম্যাগনেটিক pt সম্ভাব্য ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড সেকেন্ডারি ভোল্টেজ সাধারণত 110 V হয়। এই স্ট্যান্ডার্ডাইজেশন মিটারিং এবং সুরক্ষা সরঞ্জামের সাথে সামঞ্জস্যতা নিশ্চিত করে, যাতে ইলেকট্রিকাল পাওয়ার সিস্টেমের মধ্যে সঠিক ভোল্টেজ পরিমাপ করা যায় এবং নিরাপদ অপারেশন করা যায়।
প্রশ্ন: একটি 25 kV যন্ত্র ইলেক্ট্রোম্যাগনেটিক pt সম্ভাব্য ট্রান্সফরমার কি তার রেটেড ভোল্টেজের 115% এ ক্রমাগত কাজ করতে পারে?
উত্তর: হ্যাঁ, একটি 25 কেভি সম্ভাব্য ট্রান্সফরমার তার রেটেড ভোল্টেজের 115% এ অবিচ্ছিন্নভাবে কাজ করতে সক্ষম, যতক্ষণ না সেকেন্ডারি বোঝা ট্রান্সফরমারের তাপীয় রেটিং অতিক্রম না করে। এই ক্ষমতা PTs এর অখণ্ডতা প্রভাবিত না করে অস্থায়ী ওভার ভোল্টেজ অবস্থার জন্য অনুমতি দেয়।
প্রশ্ন: একটি 25 কেভি যন্ত্র ইলেক্ট্রোম্যাগনেটিক pt সম্ভাব্য ট্রান্সফরমারের জন্য সাধারণ নিরোধক শ্রেণী কী?
উত্তর: একটি 25 কেভি সম্ভাব্য ট্রান্সফরমারে সাধারণত একটি নিরোধক শ্রেণী থাকে যা এটিকে 25 কেভি পর্যন্ত ভোল্টেজ সহ্য করতে দেয়। নিরোধক সিস্টেমটি নির্ভরযোগ্য অপারেশন এবং নিরাপত্তা নিশ্চিত করে স্বাভাবিক এবং ত্রুটির অবস্থার সময় বৈদ্যুতিক চাপগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে।
