জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার ডোনাট টাইপ

একটি কঠিন মানের জিরো সিকোয়েন্স ct বর্তমান ট্রান্সফরমার ডোনাট টাইপ উত্পাদন করতে, ওয়েনঝো XiFa ইলেকট্রিক পাওয়ার ইকুইপমেন্ট কোং লিমিটেড ভাল মানের এবং প্রতিযোগিতামূলক মূল্যের সাথে কাঁচামাল গ্রহণ করে। ওয়াইন্ডিং প্রক্রিয়ায়, ওয়েনঝো XiFa প্রতিটি শূন্য সিকোয়েন্সের CT বর্তমান ট্রান্সফরমার ডোনাট টাইপের জন্য বৈদ্যুতিক পরিবাহিতা এবং যান্ত্রিক শক্তি নিশ্চিত করতে অক্সিজেন মুক্ত তামার এনামেলড তার গ্রহণ করে। এদিকে, কোর উৎপাদনের প্রক্রিয়ায়, ওয়েনঝো XiFa ক্ষুদ্র শূন্য সিকোয়েন্স কারেন্টের প্রতি সংবেদনশীল প্রতিক্রিয়ার উপর চমৎকার পারফরম্যান্স রাখতে উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা সিলিকন স্টিল শীট ব্যবহার করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

একটি জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার হল একটি সিঙ্গেল টার্ন, শূন্য সিকোয়েন্স কারেন্ট নিরীক্ষণের জন্য পাওয়ার সিস্টেমে ব্যবহৃত কোর ডিভাইসের মাধ্যমে। এটি প্রতিরক্ষামূলক রিলেইং সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান হিসাবে কাজ করে, যা প্রাথমিকভাবে স্থল ত্রুটি সনাক্তকরণ, ফুটো স্রোত এবং নিরোধক পর্যবেক্ষণের জন্য নিযুক্ত করা হয়। তিন ফেজ কারেন্টের ভেক্টর যোগফল এবং এর ফলে শূন্য সিকোয়েন্স কারেন্ট সেন্সিং করে, জিরো সিকোয়েন্স ct কারেন্ট ট্রান্সফরমার সুরক্ষা অপারেশন ট্রিগার করতে পারে এবং কম কারেন্ট গ্রাউন্ডিং সিলেক্টর, ডিজিটাল হারমোনিক সাপ্রেশন ডিভাইস এবং রিলে প্রোটেকশন ইউনিটের সাথে ফল্ট অ্যালার্ট প্রদান করতে এবং পাওয়ার সংযোগ বিচ্ছিন্ন করতে পারে।

কাঠামোগতভাবে, জিরো সিকোয়েন্স CT বর্তমান ট্রান্সফরমারটিতে একটি টোরয়েডাল কোর এবং সেকেন্ডারি উইন্ডিং থাকে যা একটি ইপোক্সি রেজিন বা সিলিকন রাবার হাউজিং এর মধ্যে আবদ্ধ থাকে, যা আর্দ্রতা প্রতিরোধের এবং সুরক্ষার উপর দূষণের ফ্ল্যাশ প্রদান করে। ইনস্টলেশনের বিকল্পগুলির মধ্যে রয়েছে সলিড, যার জন্য প্রি-পাস করা কেবল এবং স্প্লিট কোর ডিজাইনের প্রয়োজন, যা কেবলগুলি সংযোগ বিচ্ছিন্ন না করেই পুনরুদ্ধার করতে দেয়।

এটি 50 Hz পাওয়ার সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, যা বিভিন্ন নিরপেক্ষ পয়েন্ট কনফিগারেশনের জন্য প্রয়োজনীয় সংবেদনশীলতা এবং রৈখিকতা প্রদান করে, যার মধ্যে গ্রাউন্ডেড এবং আনগ্রাউন্ডেড সিস্টেম রয়েছে। জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমারগুলি নির্ভরযোগ্য ত্রুটি সনাক্তকরণ এবং সিস্টেম সুরক্ষা প্রদানের জন্য স্মার্ট গ্রিড, রেল ট্রানজিট, বিল্ডিং ইলেকট্রিকাল সিস্টেম এবং শিল্প সরঞ্জাম পর্যবেক্ষণে ব্যাপকভাবে প্রয়োগ করা হয়।

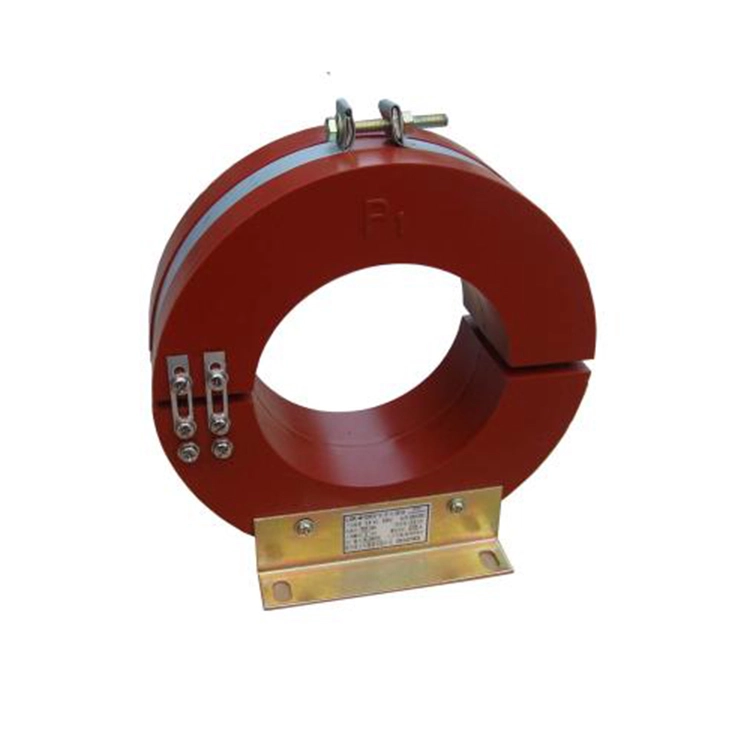

Zero Sequence Ct Current Transformer Donut Type

টাইপ	রিলে প্রকার	সংযোগ পদ্ধতি	স্কেল মান	প্রাথমিক বর্তমান	টাইপ	রিলে প্রকার	সংযোগ পদ্ধতি	স্কেল মান	প্রাথমিক বর্তমান

LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150	DD11/60	সিরিজ	15*1	2.4-4.5	LXK-Φ180 LXK-Φ220 LXK-Φ240	DD11/60	সিরিজ	15*1	2.4-4.5
			30*1					30*1
		সমান্তরাল	15*2	3-5			সমান্তরাল	15*2	3-5
			30*2					30*2
	DD1/60	সিরিজ	15*1	3-5		DD1/60	সিরিজ	15*1	3-5
			30*1					30*1
		সমান্তরাল	15*2	3-6			সমান্তরাল	15*2	3-6
			30*2					30*2

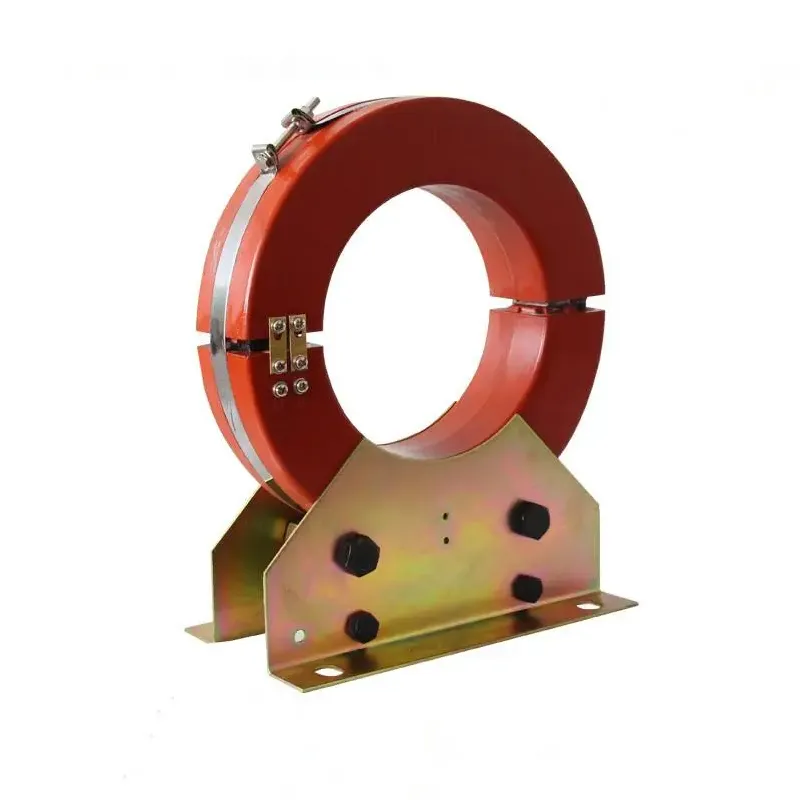

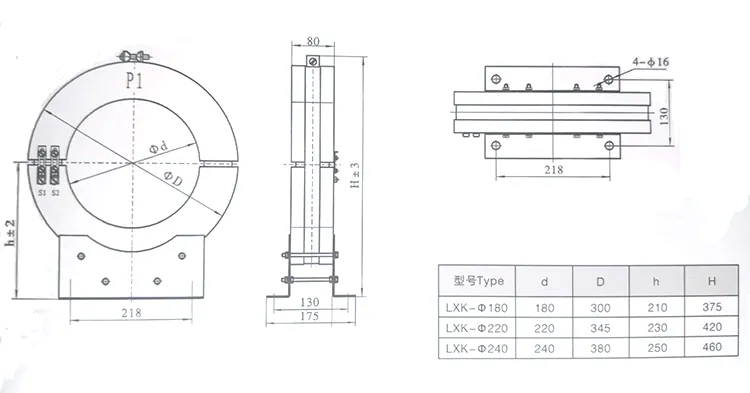

Zero Sequence Ct Current Transformer Donut Type

পণ্য FAQ:

প্রশ্নঃ ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার কি?

একটি ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার হল একটি থ্রু কোর ডিভাইস যা তিনটি ফেজ সিস্টেমে শূন্য সিকোয়েন্স কারেন্ট সনাক্ত করার জন্য ডিজাইন করা হয়েছে। এর টরয়েডাল কোর প্রাথমিক কন্ডাক্টরকে কেন্দ্রের মধ্য দিয়ে যেতে দেয়, স্থল ত্রুটি, ফুটো স্রোত এবং নিরোধক অবস্থার অ-অনুপ্রবেশকারী পর্যবেক্ষণ প্রদান করে।

প্রশ্নঃ ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার আউটপুট সিগন্যাল কিভাবে দেয়?

উত্তর: ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার উচ্চ নির্ভুলতা উইন্ডিং এবং রোগোস্কি কয়েল প্রযুক্তি ব্যবহার করে শূন্য সিকোয়েন্স কারেন্টকে আনুপাতিক ভোল্টেজ বা সেকেন্ডারি কারেন্টে রূপান্তর করে। এই আউটপুট দ্রুত এবং সঠিক ত্রুটি সনাক্তকরণের জন্য রিলে, মিটার এবং পর্যবেক্ষণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন: একটি ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমারের সাধারণ প্রয়োগগুলি কী কী?

উত্তর: একটি ডোনাট টাইপ জিরো সিকোয়েন্স সিটি কারেন্ট ট্রান্সফরমার সাধারণত ব্যবহৃত হয়:

1. গ্রাউন্ড ফল্ট সুরক্ষা এবং ফুটো বর্তমান সনাক্তকরণ;

2. পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে নিরপেক্ষ পয়েন্ট পর্যবেক্ষণ;

3. ডিজিটাল সুরক্ষা রিলে, সুরেলা দমন ডিভাইস, এবং স্মার্ট গ্রিড পর্যবেক্ষণ সিস্টেমের সাথে একীকরণ।

4. শিল্প সরঞ্জাম, বৈদ্যুতিক নেটওয়ার্ক নির্মাণ, এবং রেল ট্রানজিট সিস্টেম.
