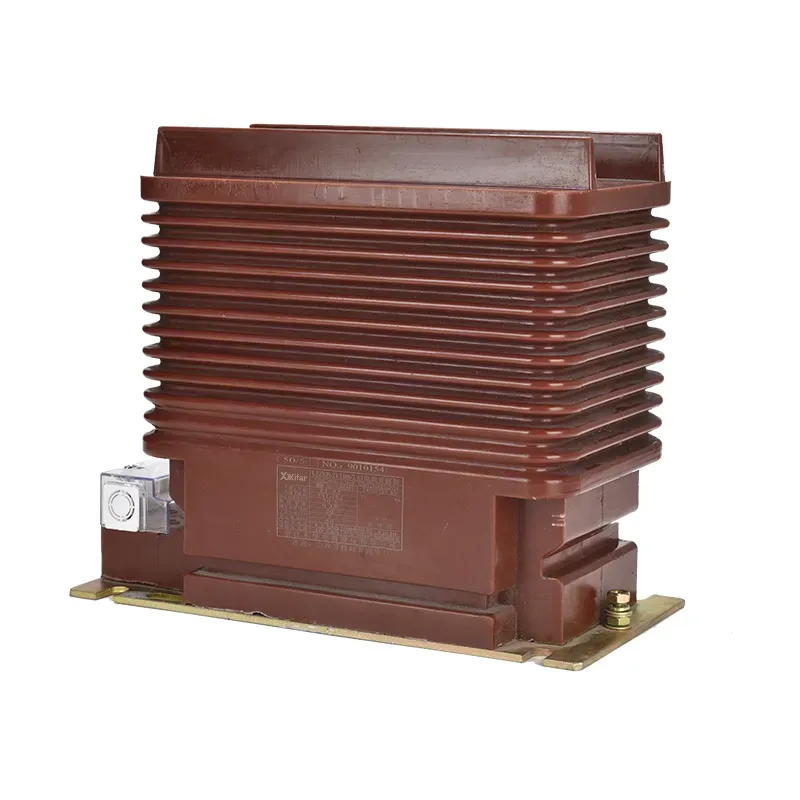

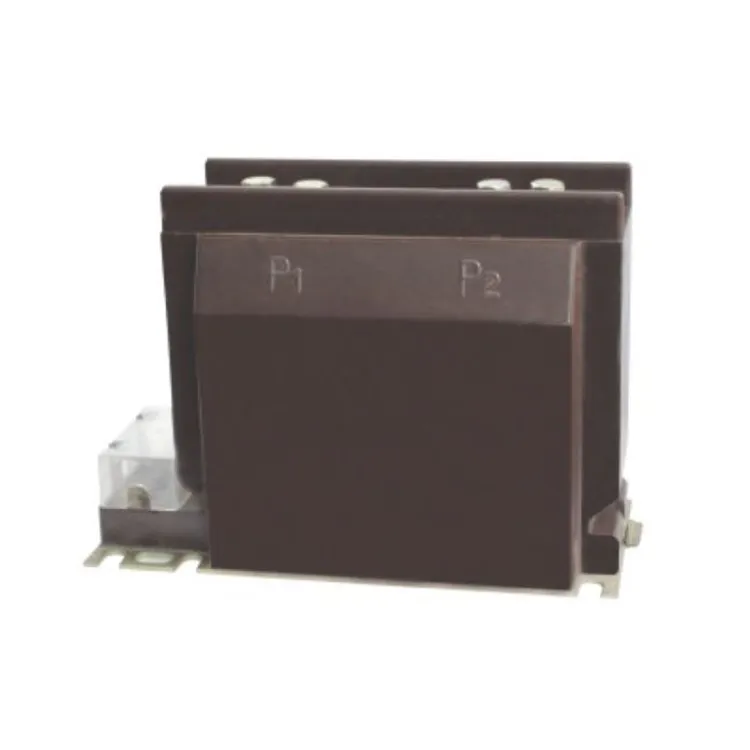

200 A, 300 A, 500 A, এবং 800 A এর প্রাথমিক রেটিং সহ বর্তমান ট্রান্সফরমার ct এবং একটি আদর্শ 5 A সেকেন্ডারি আউটপুট 10 থেকে 35 kv ভোল্টেজ স্তরের পাওয়ার সিস্টেমে নির্ভরযোগ্য বর্তমান পরিমাপ এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
প্রতিটি বর্তমান ট্রান্সফরমার ct 200 300 500 800 5a একটি নির্ভুল ক্ষত কপার কন্ডাক্টর এবং একটি কঠিন মানের চৌম্বকীয় কোর ব্যবহার করে যাতে সমগ্র অপারেটিং রেঞ্জ জুড়ে সঠিক অনুপাতের উপর একটি চমৎকার কর্মক্ষমতা বজায় থাকে। বর্তমান ট্রান্সফরমার ct 200 300 500 800 5a বিভিন্ন লোড পরিস্থিতিতে স্থিতিশীল সেকেন্ডারি আউটপুট সরবরাহ করার জন্য তৈরি করা হয়েছে, যাতে মিটারিং এবং সুরক্ষা সার্কিট উভয়ের জন্য উপযুক্ত করে তোলে।
হাউজিংটি টেকসই, শিখা প্রতিরোধক নিরোধক উপাদান থেকে তৈরি করা হয় যা আর্দ্রতা এবং পরিবেশগত চাপের জন্য চমৎকার প্রতিরোধের প্রস্তাব দেয়। কমপ্যাক্ট ডিজাইন সুইচগিয়ার প্যানেল, কন্ট্রোল ক্যাবিনেট এবং পাওয়ার ডিস্ট্রিবিউশন বোর্ডে সহজে ইনস্টলেশনের অনুমতি দেয়।
| টাইপ | প্রাথমিক রেট করা বর্তমান (A) | নির্ভুলতা ক্লাস | নির্ভুলতা ক্লাস এবং রেট আউটপুট cosΦ=0.8 | শোরি-টাইম থার্মাল কারেন্ট (kA/S) | রেট করা ডায়নামিক কারেন্ট(kA) | |||
| 0.2 (গুলি) | 0.5 (গুলি) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 থেকে 600 | 45 | 112.5 | ||||||
| 750 থেকে 1250 | 80 | 160 | ||||||
প্রশ্ন: একটি বর্তমান ট্রান্সফরমার ct 200 300 500 800 5a-তে 200/5A এর মতো CT অনুপাত বলতে কী বোঝায়?
উত্তর: একটি বর্তমান ট্রান্সফরমার ct 200 300 500 800 5a, 200/5A এর একটি CT অনুপাত মানে যখন 200 অ্যাম্পিয়ার প্রাথমিক পরিবাহীর মধ্য দিয়ে প্রবাহিত হয়, তখন সেকেন্ডারি উইন্ডিং 5 অ্যাম্পিয়ার সরবরাহ করে। একই নীতি অন্যান্য অনুপাতের ক্ষেত্রে প্রযোজ্য: 300/5A, 500/5A, 800/5A, ইত্যাদি। অনুপাত নিশ্চিত করে যে বৃহৎ প্রাথমিক স্রোতগুলি নিরাপদ পরিমাপ এবং সুরক্ষার জন্য একটি প্রমিত গৌণ মূল্যে হ্রাস করা যেতে পারে।
প্রশ্নঃ আমি কিভাবে সঠিক সিটি অনুপাত নির্বাচন করব?
উত্তর: সিস্টেমের সর্বাধিক লোড কারেন্ট অনুযায়ী সিটি অনুপাত নির্বাচন করা উচিত। উদাহরণস্বরূপ, যদি আপনার ফিডার সাধারণত 180 A বহন করে এবং মাঝে মাঝে 220 A পর্যন্ত থাকে, তাহলে একটি 200/5A CT উপযুক্ত হবে। যদি বর্তমান 450 থেকে 500 A-তে পৌঁছানোর আশা করা হয়, তাহলে একটি 500/5A CT আরও উপযুক্ত হবে। লক্ষ্য হল ওভার সাইজিং এড়ানো, যা কম লোডে নির্ভুলতা হ্রাস করে এবং কম সাইজিং, যা স্যাচুরেশন ঝুঁকিপূর্ণ।
প্রশ্ন: বর্তমান ট্রান্সফরমার ct 200 300 500 800 5a এর জন্য কোন নির্ভুলতা ক্লাস পাওয়া যায়?
উত্তর: মিটারিংয়ের উদ্দেশ্যে, সাধারণ ক্লাসে 0.2, 0.2S, 0.5 এবং 0.5S অন্তর্ভুক্ত রয়েছে। সুরক্ষার জন্য, সাধারণ ক্লাসগুলি হল 5P10, 10P10, বা 10P20৷ প্রয়োজনীয় শ্রেণীটি নির্ভর করে CT রাজস্ব মিটারিং, সাধারণ পর্যবেক্ষণ, বা সুরক্ষা রিলেতে ব্যবহার করা হবে কিনা।
