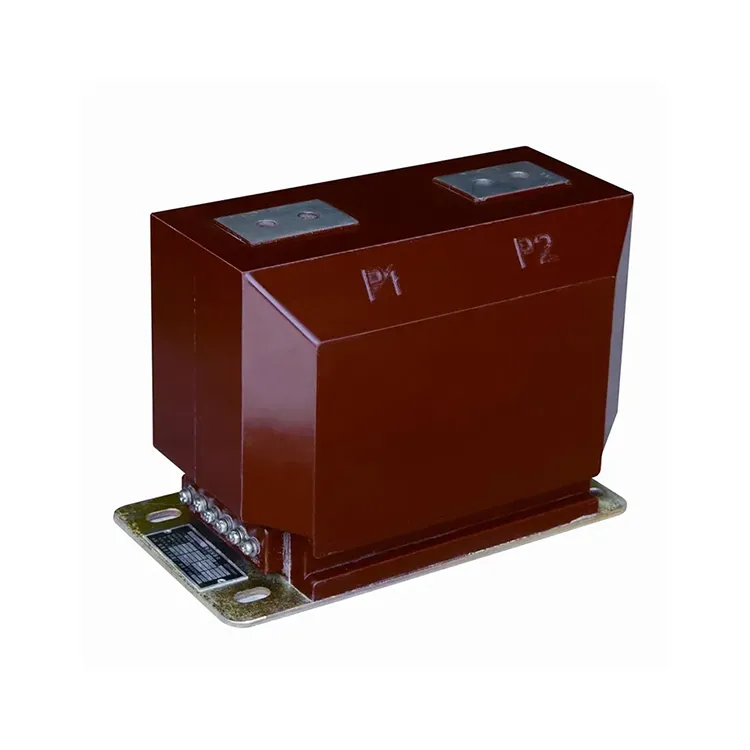

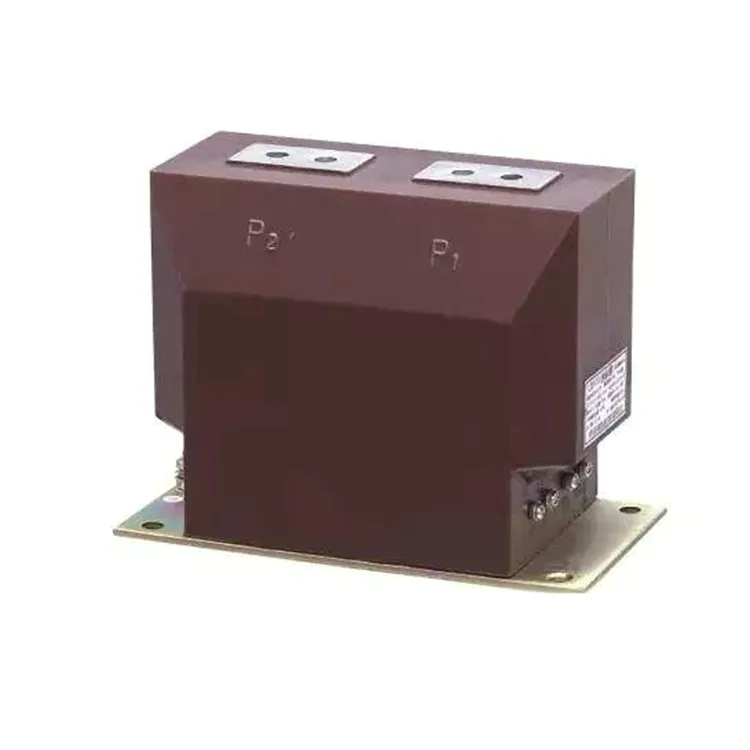

রেজিন কাস্ট বৈদ্যুতিক CT বর্তমান ট্রান্সফরমার হল একটি ইনডোর, ইপোক্সি রজন, ভ্যাকুয়াম কাস্ট, পোস্ট টাইপ ইউনিট যা 50 Hz এর রেটিং ফ্রিকোয়েন্সি সহ 10kv ভোল্টেজ লেভেল পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি প্রাথমিকভাবে বর্তমান পরিমাপ, শক্তি পরিমাপ, এবং প্রতিরক্ষামূলক রিলেইং এর জন্য ব্যবহৃত হয়।
রজন ঢালাই বৈদ্যুতিক CT বর্তমান ট্রান্সফরমার একটি সম্পূর্ণরূপে আবদ্ধ epoxy রজন ঢালাই প্রক্রিয়া গ্রহণ করে, যেখানে কোরটি উচ্চ গ্রেডের চৌম্বকীয় উপাদান থেকে তৈরি করা হয় এবং কোরের সাথে প্রাথমিক এবং মাধ্যমিক কয়েল উভয়ই রজনে এম্বেড করা হয়। এই নির্মাণ নিরোধক, আর্দ্রতা প্রতিরোধের, এবং দূষণ প্রতিরোধের উপর চমৎকার কর্মক্ষমতা প্রদান করে। একটি রজন ঢালাই বৈদ্যুতিক CT বর্তমান ট্রান্সফরমারের পৃষ্ঠে কোন অতিরিক্ত আবরণের প্রয়োজন হয় না এবং বর্তমান ট্রান্সফরমার একাধিক অবস্থানে ইনস্টল করা যেতে পারে।
পরিসীমা উভয় পরিমাপ শ্রেণীকে কভার করে, যেমন 0.2S এবং 0.5S, এবং সুরক্ষা শ্রেণী, যেমন 10P10 এবং 10P20। একটি রজন ঢালাই বৈদ্যুতিক CT বর্তমান ট্রান্সফরমারে একটি মাল্টি রেশিও ডিজাইন পাওয়া যায়, যাতে এটি ধাতু পরিহিত বৈদ্যুতিক প্যানেলে ব্যবহারের জন্য উপযুক্ত হয়।
| টাইপ | প্রাথমিক রেট করা বর্তমান (A) | নির্ভুলতা ক্লাস | নির্ভুলতা ক্লাস এবং রেট আউটপুট cosΦ=0.8 | শোরি-টাইম থার্মাল কারেন্ট (kA/S) | রেট করা ডায়নামিক কারেন্ট(kA) | ||||
| 0.2 (গুলি) | 0.5 (গুলি) | 10P10 | 10P15 | 10P20 | |||||
| LZZBJ9-10 | 5-150 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 10 | 100I1n | 250I1n |
| 200-300 | 31.5 | 80 | |||||||
| 400-500 | 45 | 112 | |||||||
| 600-1000 | 63 | 130 | |||||||
| 1200-1500 | 80 | 160 | |||||||
| 2000-2500 | 100 | 180 | |||||||
প্রশ্ন: রজন ঢালাই বৈদ্যুতিক CT বর্তমান ট্রান্সফরমার নির্বাচন করার সময় কোন প্রযুক্তিগত পরামিতিগুলি পরীক্ষা করা উচিত?
উত্তর: নির্বাচন করার সময় নিম্নলিখিত কী প্যারামিটারগুলি পরীক্ষা করা উচিত:
1. সঠিকতা শ্রেণী: পরিমাপ/পরিমাপের জন্য (যেমন 0.2s বা 0.5) এবং সুরক্ষার উদ্দেশ্যে (যেমন 10P10, 5P10, ইত্যাদি)।
2.মূল্যায়িত প্রাইমারি কারেন্ট এবং সেকেন্ডারি কারেন্ট (রূপান্তর অনুপাত)।
3. স্বল্প সময়ের তাপপ্রবাহ (Ith) এবং স্বল্প সময়ের বর্তমান সহ্য করার ক্ষমতা (ফল্ট অবস্থার জন্য)।
4. নিরোধক মাত্রা (ভোল্টেজ সহ্য করা, ইমপালস ভোল্টেজ রেটিং, ইত্যাদি)।
5. পরিবেশগত সহনশীলতা: তাপমাত্রা পরিসীমা, উচ্চতা, আর্দ্রতা, দূষণ স্তর।
6. বোঝা: VA লোড সেকেন্ডারি অবশ্যই অবনতি নির্ভুলতা ছাড়াই চালাতে হবে।
প্রশ্ন: কোন পরিবেশে বা অ্যাপ্লিকেশনগুলিতে রজন ঢালাই বৈদ্যুতিক CT বর্তমান ট্রান্সফরমারগুলি বিশেষভাবে উপযুক্ত?
উত্তর: নিম্নলিখিত পরিবেশ বা প্রয়োগ একটি রজন ঢালাই বৈদ্যুতিক CT বর্তমান ট্রান্সফরমারের জন্য উপযুক্ত:
1. ইন্ডোর সুইচগিয়ার, যেখানে স্থান সীমিত এবং নিরোধক অত্যন্ত গুরুত্বপূর্ণ।
2. কঠোর বা দূষিত পরিবেশে (ধুলো, আর্দ্রতা, রাসায়নিক) যেখানে খোলা অংশ বা তেল ক্ষয় হতে পারে।
3. মিটারিং এবং সুরক্ষা সার্কিটগুলিতে দীর্ঘ সময় ধরে স্থিতিশীল, সঠিক পরিমাপ প্রয়োজন।
4. অ্যাপ্লিকেশন যেখানে কম রক্ষণাবেক্ষণ এবং উচ্চ নির্ভরযোগ্যতা গুরুত্বপূর্ণ।
