100 Kva বিতরণ 13.8 Kv পোল ট্রান্সফরমার

2006 সালে প্রতিষ্ঠিত, 20 বছরের প্রযুক্তিগত সংগ্রহের সাথে, ওয়েনঝো জিফা ইলেকট্রিক পাওয়ার ইকুইপমেন্ট কোং লিমিটেড একটি নেতৃস্থানীয় ট্রান্সফরমার উত্পাদন ভিত্তি হয়ে উঠেছে। পণ্যগুলি প্রতিটি ক্রেতার চাহিদা পূরণ করতে পারে তা নিশ্চিত করার জন্য আমরা প্রতিটি উত্পাদন প্রক্রিয়াতে চর্বিহীন উত্পাদনের ধারণাটি বাস্তবায়ন করি। আমাদের কারখানার বার্ষিক উত্পাদনের পরিমাণ 5,000 ইউনিটের মতো বেশি। আমরা কাঁচামাল প্রক্রিয়া করার ক্ষমতা আছে, এবং 100 kva বিতরণের খরচ 13.8 kv মেরু ট্রান্সফরমার অপ্টিমাইজ করা যাবে. অতএব, দামের দিক থেকে আমাদের আরও সুবিধা রয়েছে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

এই 100 kva ডিস্ট্রিবিউশন 13.8 kv পোল ট্রান্সফরমারটির 100 kVA রেট করা ক্ষমতা রয়েছে। প্রাথমিক সাইড ভোল্টেজ হল 13800V (ডেল্টা সংযোগে), এবং সেকেন্ডারি সাইড ভোল্টেজ 120/240V, 240/480V বা অন্যান্য কাস্টমাইজেশন ভোল্টেজ হতে পারে। এই ট্রান্সফরমারটি ডিস্ট্রিবিউশন সিস্টেমে কম ভোল্টেজ পাওয়ার জন্য একটি তিন ফেজ পাওয়ার গ্রিড সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।

উচ্চ ভোল্টেজ চীনামাটির বাসন বুশিং ব্যবহার করে, 100 kva ডিস্ট্রিবিউশন 13.8 kv পোল ট্রান্সফরমারের প্রাথমিক দিকে ডবল বুশিং আছে এবং সেকেন্ডারি সাইডে তিনটি বুশিং আছে। ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার তামার উইন্ডিং এবং ওরিয়েন্টেড সিলিকন স্টিল কোর ব্যবহার করে, যার মধ্যে একটি কয়েল এবং দুটি লোহার কোর রিং থাকে। প্রাথমিক দিকে এবং দ্বিতীয় দিকে টিনের প্রলেপযুক্ত টার্মিনালগুলি তামা বা অ্যালুমিনিয়াম কন্ডাক্টরের সাথে সংযুক্ত করা যেতে পারে।

পেশাদার ডিস্ট্রিবিউশন ট্রান্সফরমার হিসাবে, 100 Kva ডিস্ট্রিবিউশন 13.8 Kv পোল ট্রান্সফরমার একটি শক্তি সাশ্রয়ী কয়েল কোর ডিজাইন গ্রহণ করে, যা শুধুমাত্র অপারেশনের স্থিতিশীলতা নিশ্চিত করে না কিন্তু কার্যকরভাবে শক্তি খরচ কমায়। উন্নত প্রযুক্তির সাথে তৈরি, এই পোল টাইপ ডিস্ট্রিবিউশন ট্রান্সফরমার দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন নিশ্চিত করে।

প্রতিটি ডিভাইস কঠোর ব্যাপক গ্রহণযোগ্যতা পরীক্ষার মধ্য দিয়ে গেছে, এবং আমরা 10 বছরেরও বেশি সময় ধরে শূন্য ব্যর্থতার রেকর্ড বজায় রেখেছি। ইতিমধ্যে, 100 kva ডিস্ট্রিবিউশন 13.8 kv পোল ট্রান্সফরমারটি IEC, ANSI এবং অন্যান্য প্রধান আন্তর্জাতিক মান মেনে চলে, গ্লোবাল পাওয়ার গ্রিড সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করে।

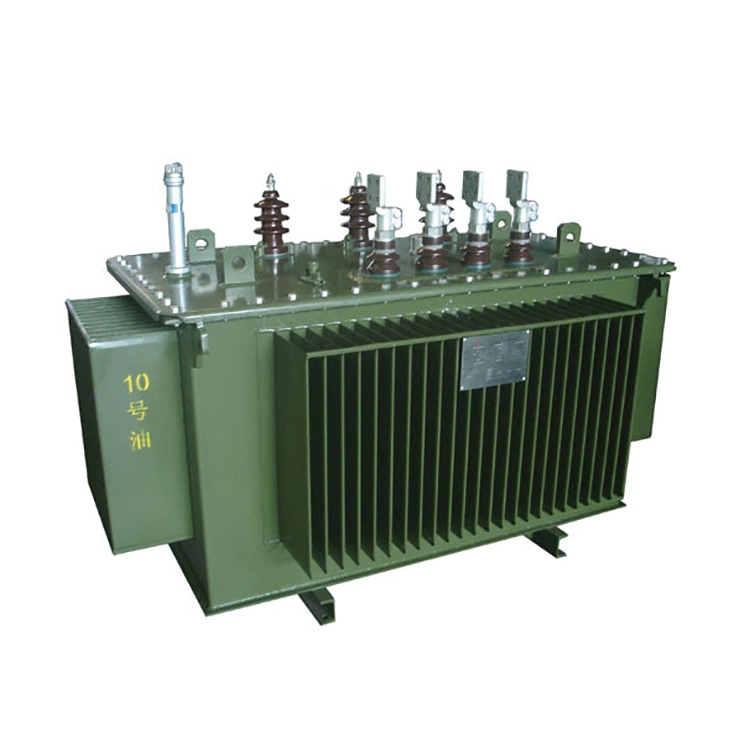

100 Kva Distribution 13 8 Kv Pole Transformers

প্রযুক্তিগত পরামিতি:

পণ্যের নাম:	100 kva বিতরণ 13.8 kv পোল ট্রান্সফরমার
ফ্রিকোয়েন্সি:	50/60 Hz
প্রাথমিক পার্শ্ব ভোল্টেজ:	13.8 কেভি
সেকেন্ডারি সাইড ভোল্টেজ:	120/240V, 240/480V, 380V/400V
মূল ক্ষতি:	≈210 W থেকে 290 W
বায়ু ক্ষতি:	≈850 W থেকে 980 W
লোড কারেন্ট নেই:	1.6% থেকে 1.8%
শর্ট সার্কিট প্রতিবন্ধকতা:	2% - 4%
ঘুর উপাদান:	তামা বা অ্যালুমিনিয়াম

প্রশ্ন: একটি 100 kva বিতরণের 13.8 kv পোল ট্রান্সফরমারের জন্য, মডেল নির্বাচন করার সময় এবং ইনস্টলেশন পরিচালনা করার সময়, গ্রামীণ বা প্রত্যন্ত অঞ্চলের পাওয়ার গ্রিডগুলির নির্ভরযোগ্যতার প্রয়োজনীয়তা মেটাতে ফিউজ, লাইটনিং অ্যারেস্টার এবং গ্রাউন্ডিং সুরক্ষার নির্দিষ্ট কনফিগারেশনগুলি কীভাবে নির্ধারণ করা উচিত?

ক:

1.100 কেভিএ ডিস্ট্রিবিউশন 13.8 কেভি পোল ট্রান্সফরমারের উচ্চ ভোল্টেজ সাইডের (প্রায় 7.25 এ) রেটেড কারেন্টের 2 থেকে 2.5 গুণের উপর ভিত্তি করে ফিউজ নির্বাচন করা হয়েছে। ক্লোজিং অপারেশন চলাকালীন উত্তেজনা বৃদ্ধির কারেন্ট এড়াতে 15 থেকে 20 A ড্রপ আউট ফিউজ ব্যবহার করার পরামর্শ দেওয়া হয় (সাধারণত 8 থেকে 12 গুণ রেট করা কারেন্ট, 0.1 সেকেন্ডের মধ্যে স্থায়ী হয়), যখন ট্রান্সফরমারের ভিতরে শর্ট সার্কিট বা ওভারলোডের ক্ষেত্রে ট্রান্সফরমার দ্রুত গলে যেতে পারে এবং বিচ্ছিন্ন হতে পারে।

2. লাইটনিং অ্যারেস্টারকে 15 কেভি বা 18 কেভি রেট করা ভোল্টেজ সহ একটি গ্যাপলেস জিঙ্ক অক্সাইড (এমওভি) টাইপ হিসাবে নির্বাচন করা হয়েছে, ফিউজ এবং 100 কেভিএ ডিস্ট্রিবিউশন 13.8 কেভি পোল ট্রান্সফরমার বুশিংয়ের মধ্যে উচ্চ ভোল্টেজের পাশে ইনস্টল করা হয়েছে৷

3. এর গ্রাউন্ডিং টার্মিনাল সরাসরি ট্রান্সফরমারের কেসিং এর গ্রাউন্ডিং টার্মিনালের সাথে বাজ স্ট্রাইক বা অপারেশনাল ওভারভোল্টেজ শোষণ করতে এবং অবশিষ্ট ভোল্টেজ সীমিত করার জন্য সংযুক্ত থাকে। গ্রাউন্ডিং সুরক্ষার জন্য 100 kva ডিস্ট্রিবিউশন 13.8 kv পোল ট্রান্সফরমারের নিরপেক্ষ পয়েন্ট সরাসরি গ্রাউন্ড করা প্রয়োজন (সিস্টেম গ্রাউন্ডিং টাইপের উপর নির্ভর করে, যেমন TN C বা TN S), এবং কেসিংয়ের গ্রাউন্ডিং টার্মিনাল এবং লাইটনিং অ্যারেস্টার একটি একক গ্রাউন্ডিং ইলেক্ট্রোড ভাগ করে। পাওয়ার ফ্রিকোয়েন্সি গ্রাউন্ডিং রেজিস্ট্যান্স গ্রামীণ পাওয়ার গ্রিডগুলিতে 10Ω বা শহুরে এবং উচ্চ-নির্ভরযোগ্য এলাকায় 4Ω এর বেশি হওয়া উচিত নয়, এইভাবে ফল্ট কারেন্টের নিরাপদ স্রাব এবং কর্মীদের এবং সরঞ্জামগুলির সুরক্ষা অর্জন করা যায়।

এই তিনটি উপাদানের সমন্বিত কনফিগারেশন মেরু মাউন্ট করা ট্রান্সফরমারের ওভারকারেন্ট, ওভারভোল্টেজ এবং গ্রাউন্ডিং ফল্ট সুরক্ষা প্রয়োজনীয়তা পূরণ করতে পারে।
