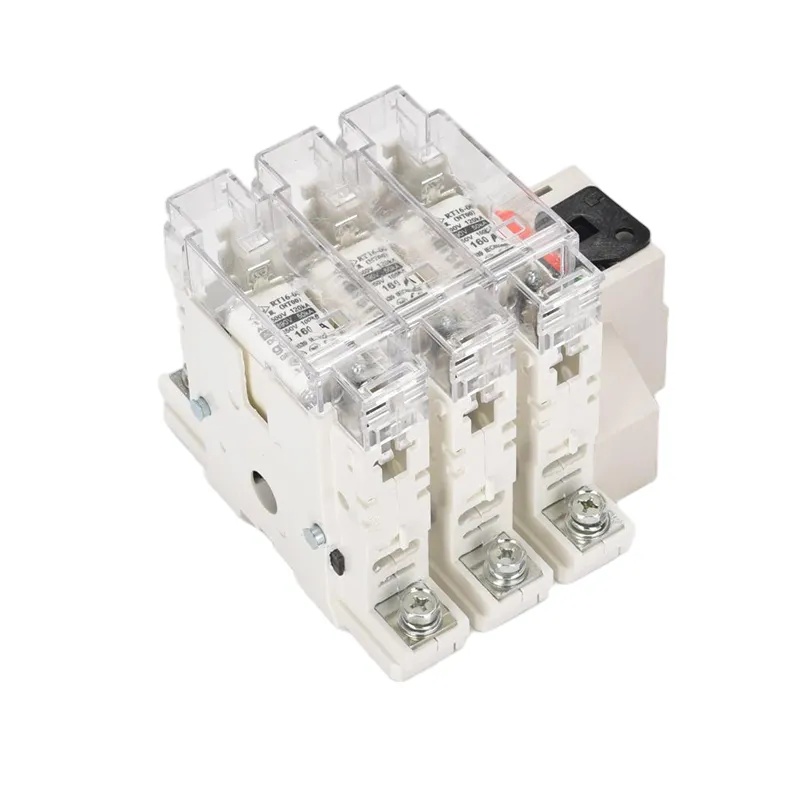

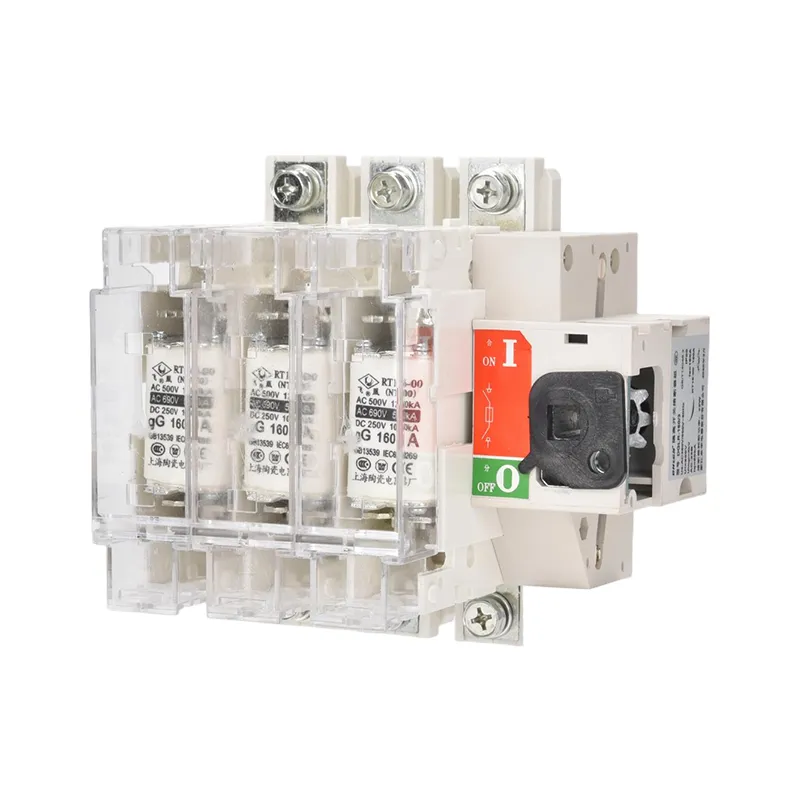

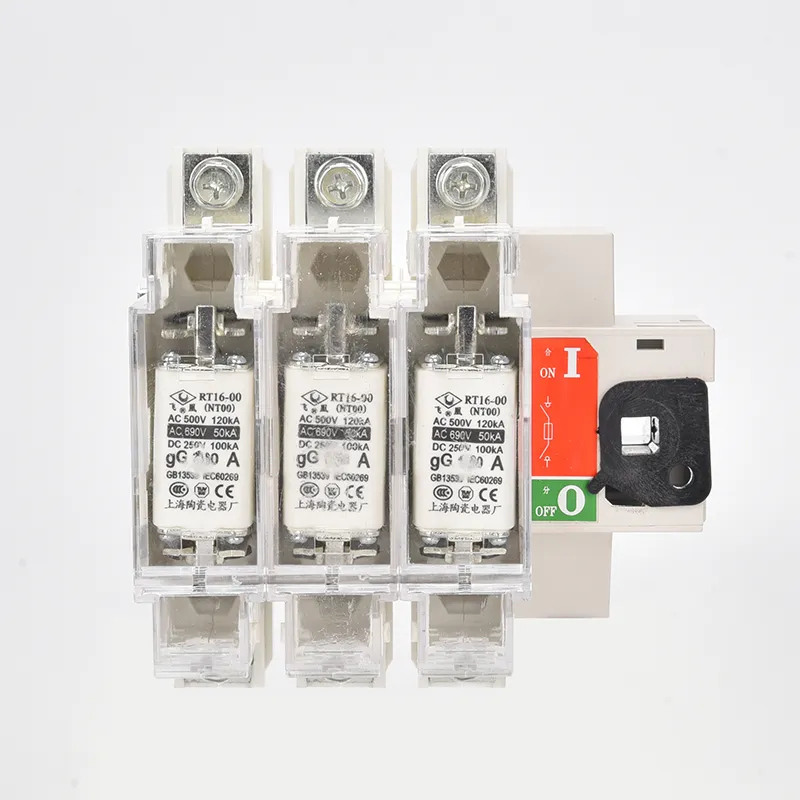

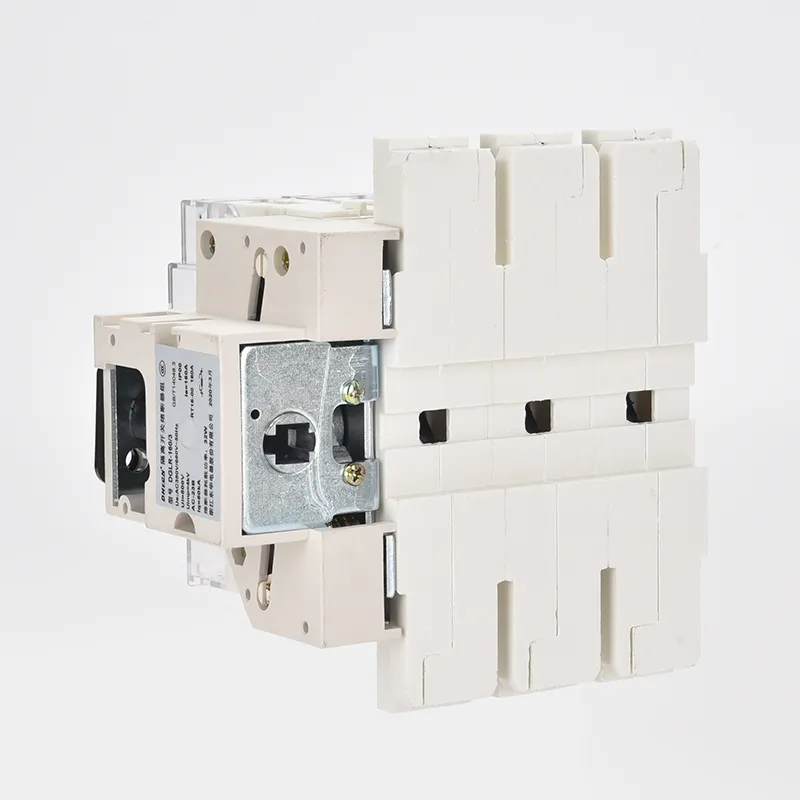

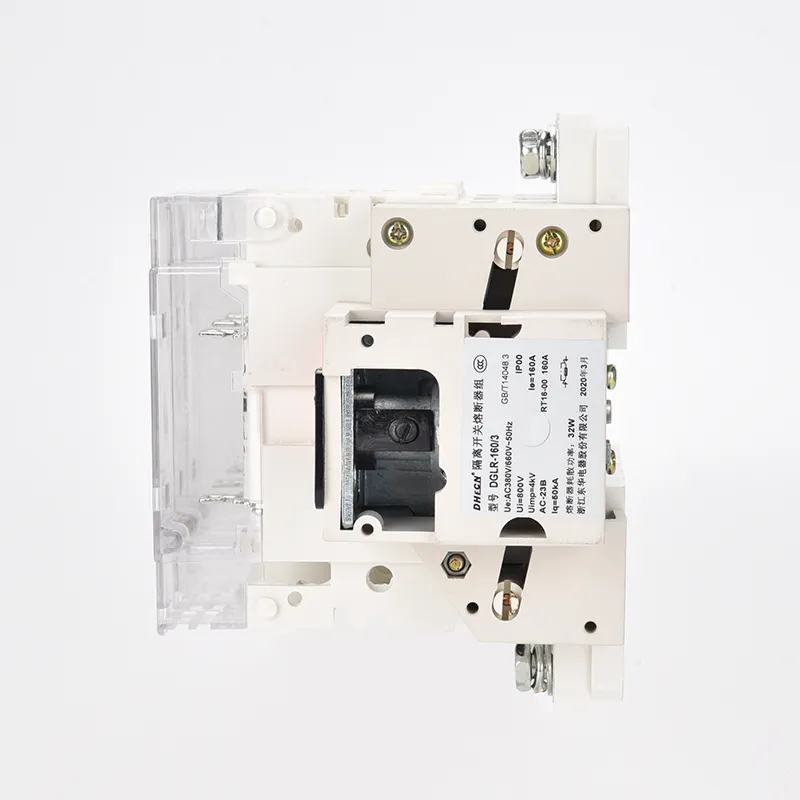

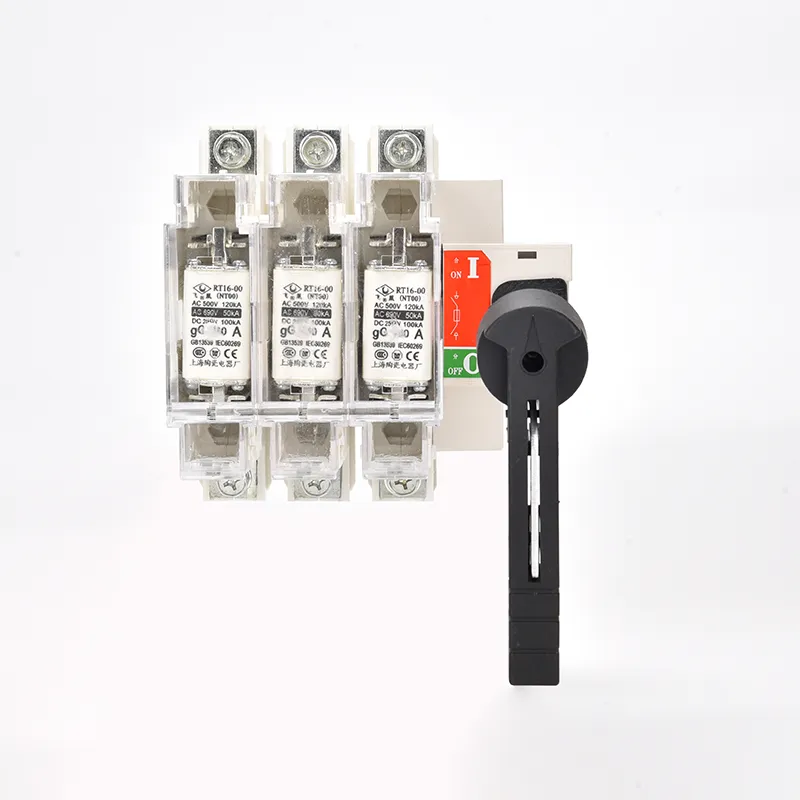

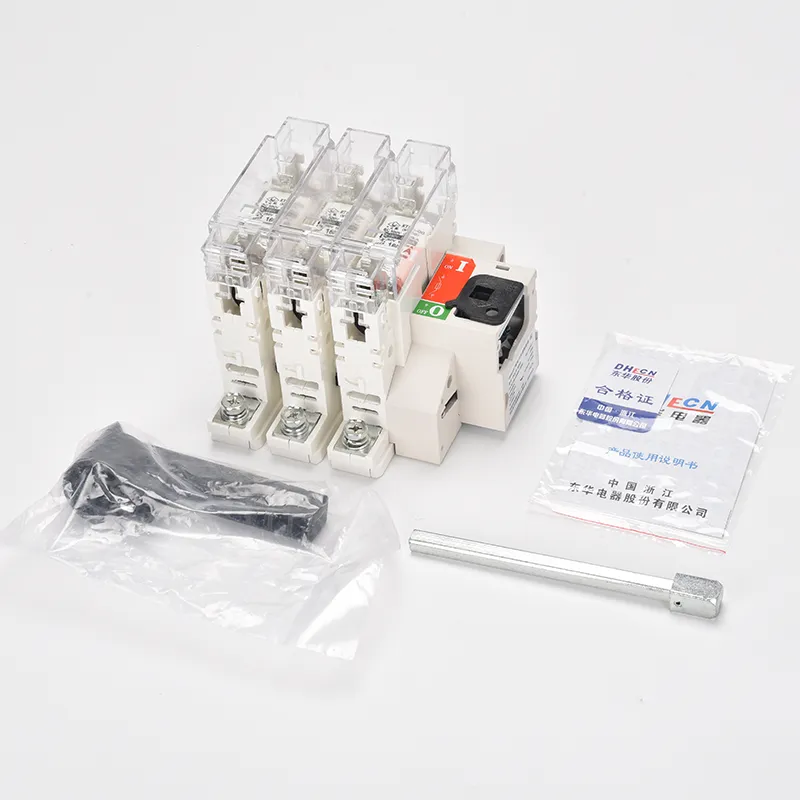

একটি 100a ট্রিপল পোল 3 ফেজ ফিউজড আইসোলেটর সুইচের কাজ
1. পাওয়ার আইসোলেশন: যখন বৈদ্যুতিক তারের পরিদর্শন বা রক্ষণাবেক্ষণের প্রয়োজন হয়, 100a ট্রিপল পোল 3 ফেজ ফিউজড আইসোলেটর সুইচ কর্মীদের নিরাপত্তা নিশ্চিত করতে পাওয়ার সাপ্লাই বিচ্ছিন্ন করে।
2. পাওয়ার কন্ট্রোল: এটি সার্কিট চালু বা বন্ধ করার অনুমতি দেয়, স্বাভাবিক এবং নির্ভরযোগ্য সিস্টেম অপারেশন বজায় রাখে।
3. ত্রুটি বাধা: একটি শর্ট সার্কিট বা ওভারলোডের ক্ষেত্রে, ফিউজ উপাদানটি গলে যায়, কারেন্ট বন্ধ করে এবং বৈদ্যুতিক ক্ষতি থেকে মোটর এবং অন্যান্য সংযুক্ত সরঞ্জামকে রক্ষা করে।
4. সার্কিট এবং সরঞ্জাম সুরক্ষা: অস্বাভাবিক অবস্থার বিরুদ্ধে সুরক্ষার মাধ্যমে, সুইচ সার্কিটের স্থিতিশীলতা বজায় রাখতে সহায়তা করে এবং তার এবং সরঞ্জামগুলির পরিষেবা জীবনকে দীর্ঘায়িত করে।
একটি 100a ট্রিপল পোল 3 ফেজ ফিউজড আইসোলেটর সুইচের বৈশিষ্ট্য
1. ইন্টিগ্রেটেড ডিজাইন: একটি ডিভাইসে একটি ফিউজ এবং একটি আইসোলেটরের ফাংশন একত্রিত করে, উচ্চ নির্ভরযোগ্যতা প্রদান করে।
2. কমপ্যাক্ট নির্মাণ: আকারে ছোট, ইনস্টল করা সহজ, এবং স্থান সংরক্ষণ।
3. সহজ ফিউজ প্রতিস্থাপন: সুইচ এবং ফিউজ পৃথক উপাদান, ফিউজ প্রতিস্থাপন দ্রুত এবং সুবিধাজনক করে তোলে.
4. ব্যাপক প্রযোজ্যতা: বিভিন্ন কম ভোল্টেজ সার্কিট জুড়ে ব্যবহারের জন্য উপযুক্ত।
| ফ্রেম বর্তমান A | ফিউজের রেটেড কারেন্ট (A) | ফিউজের মোড |
| 63 | 10, 20, 30, 40, 50, 63 | 00C |
| 160 | 63, 80, 100, 125, 160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300, 315, 400 | 2 |
| 630 | 400, 500, 630 | 3 |
সামনের ধরন
| টাইপ | ফিউজের আকার | ফ্রেমের আকার এবং ইনস্টলেশনের আকার | ||||||||||||||||
| GLR-63～400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φএক্স | Y |
| 63A/3 | 0～00C | 152 | 118 | 20-30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20-30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28-30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28-30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28-30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28-30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28-30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28-30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| টাইপ | ফিউজের আকার | ফ্রেমের আকার এবং ইনস্টলেশনের আকার | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
অ্যাসাইড টাইপ
| টাইপ | ফিউজের আকার | ফ্রেমের আকার এবং ইনস্টলেশনের আকার | ||||||||||||||||
| GLR-63～400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φএক্স | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| টাইপ | ফিউজের আকার | ফ্রেমের আকার এবং ইনস্টলেশনের আকার | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
প্রশ্ন: 100a ট্রিপল পোল 3 ফেজ ফিউজড আইসোলেটর সুইচে কী ধরনের ফিউজ ব্যবহার করা হয়?
উত্তর: উচ্চ ব্রেকিং ক্যাপাসিটি (HBC) ফিউজ লিঙ্ক, সাধারণত কম-ভোল্টেজ অ্যাপ্লিকেশনের জন্য রেট করা হয়। এই ফিউজগুলি ফল্ট স্রোতগুলিকে দ্রুত এবং নির্ভরযোগ্যভাবে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে, ডাউনস্ট্রিম সরঞ্জামগুলির সুরক্ষা নিশ্চিত করে।
প্রশ্ন: 100a ট্রিপল পোল 3 ফেজ ফিউজড আইসোলেটর সুইচ নির্মাণে ব্যবহৃত প্রধান উপকরণগুলি কী কী?
উত্তর: আবাসন সাধারণত শিখা retardant থার্মোপ্লাস্টিক বা শীট ইস্পাত দিয়ে তৈরি হয়, যোগাযোগগুলি তামা বা রূপালী-ধাতুপট্টাবৃত তামা হয় ভাল পরিবাহিতা, এবং ফিউজ বডিগুলি সিরামিক বা পুনর্বহাল যৌগিক নিরোধক দিয়ে তৈরি। অপারেটিং হ্যান্ডেলটি প্রায়শই একটি প্রতিরক্ষামূলক প্লাস্টিকের কভার সহ ধাতু হয়।
প্রশ্ন: 100a ট্রিপল পোল 3 ফেজ ফিউজড আইসোলেটর সুইচ কি আউটডোর ইনস্টলেশনের জন্য উপযুক্ত?
উত্তর: হ্যাঁ, তবে ধুলো, আর্দ্রতা এবং বাইরের অবস্থা সহ্য করার জন্য এটি অবশ্যই উপযুক্ত IP রেটিং (যেমন IP65 বা উচ্চতর) সহ একটি ঘেরে ইনস্টল করতে হবে।
