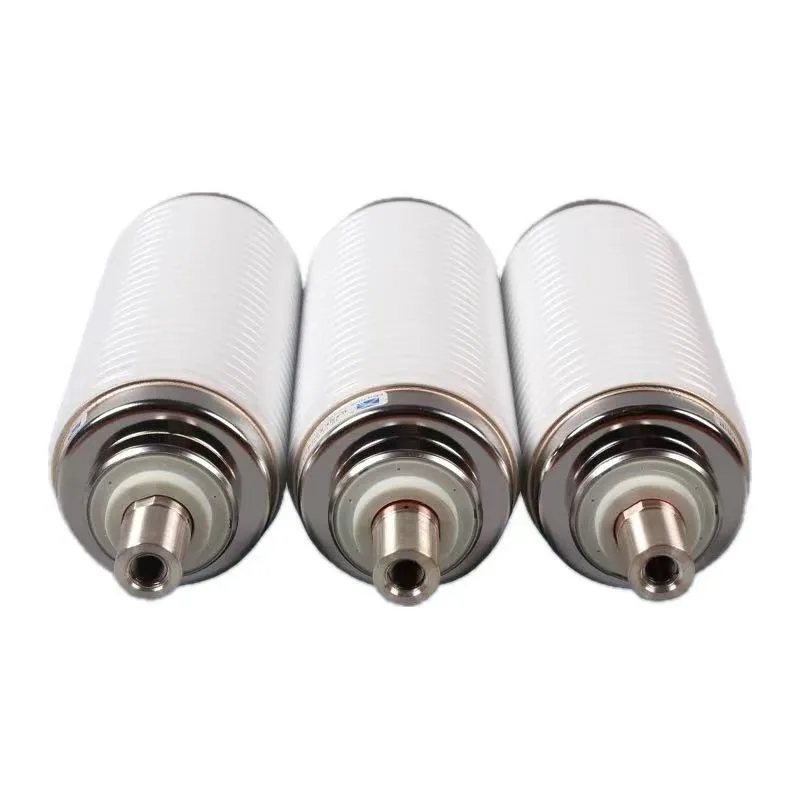

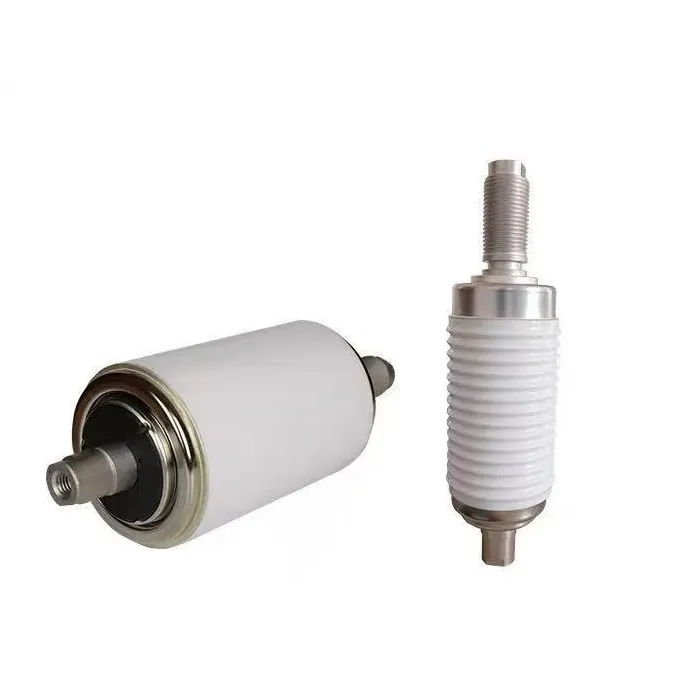

11kv 25ka vcb ভ্যাকুয়াম বোতল ইন্টারপ্টার হল মাঝারি-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারগুলির মূল চাপ-নির্বাপক উপাদান, 11kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এটি CuCr50 অ্যালয় পরিচিতি এবং একটি উচ্চ-শূন্য (≤5×10⁻⁴ Pa) চাপ-নির্বাপক মাধ্যম সহ একটি সম্পূর্ণ সিলযুক্ত সিরামিক শেল গ্রহণ করে, যার মধ্যে কমপ্যাক্ট গঠন, হালকা ওজন এবং চমৎকার নিরোধক কর্মক্ষমতা রয়েছে। রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট হল 25kA, রেট করা কারেন্ট রেঞ্জ 630A থেকে 2000A, এবং মেকানিক্যাল লাইফ 10,000 টিরও বেশি অপারেশন, IEC 62271-100 মান পূরণ করে, শিল্প ও বিদ্যুৎ বিতরণের পরিস্থিতিতে ইনডোর সুইচগিয়ারের জন্য উপযুক্ত৷
11kv 25ka vcb ভ্যাকুয়াম বোতল বাধাদানকারীর অপারেশন নীতিটি ভ্যাকুয়াম আর্ক নির্বাপণের উপর ভিত্তি করে: বন্ধ করার সময়, চলমান যোগাযোগটি স্থির যোগাযোগের সাথে যোগাযোগ করার জন্য অপারেটিং প্রক্রিয়া দ্বারা চালিত হয়, একটি বর্তমান পথ তৈরি করে। খোলার সময়, একটি চাপ তৈরি করতে পরিচিতিগুলি আলাদা হয়ে যায়, যা দ্রুত শূন্যে কণার ঘনত্বের কারণে দ্রুত ঠান্ডা হয় এবং নিভে যায়, তাত্ক্ষণিক অস্তরক শক্তি পুনরুদ্ধারের সাথে। অপারেশন চলাকালীন, শিল্ডিং সিস্টেম ধাতব বাষ্প জমা রোধ করতে আর্ক এনার্জি শোষণ করে, যখন স্টেইনলেস স্টিলের বেলোগুলি যোগাযোগের আন্দোলনের সময় বায়ুনিরোধকতা নিশ্চিত করে, পাওয়ার সিস্টেমের স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
| প্রযুক্তিগত পরামিতি | স্পেসিফিকেশন |
| রেটেড ভোল্টেজ(Un) | 11kV |
| রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট(I₅n) | 25KA(4s) |
| রেট করা বর্তমান (এ) | 630A/1250A/1600A/ 2000A |
| রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (ইমাক) | 63KA(পিক) |
| অভ্যন্তরীণ ভ্যাকুয়াম চাপ | ≤5×10-4 Pa |
| যোগাযোগের উপাদান | CuCr খাদ(CuCr50) |
| যান্ত্রিক জীবন | ≥10,000 অপারেশন |
| নিরোধক স্তর | AC 48kV/1মিনিট;লাইটনিং ইমপালস 85KV |
| যোগাযোগের ফাঁক | 9±1 মিমি |
শক্তিশালী ব্রেকিং ক্ষমতা: নির্ভরযোগ্যভাবে 25kA শর্ট-সার্কিট কারেন্ট বাধা দেয়, IEC 62271-100 মান পূরণ করে।
দ্রুত এবং স্থিতিশীল: আর্ক মিলিসেকেন্ডে নিভে যায়; কোন পুনরায় ইগনিশন নেই; ডাইলেকট্রিক পুনরুদ্ধারের গতি অতুলনীয়।
দীর্ঘ জীবন এবং কম রক্ষণাবেক্ষণ: CuCr পরিচিতি কম পরিধান আছে; যান্ত্রিক জীবন ≥10,000 অপারেশন; প্রায় রক্ষণাবেক্ষণ-মুক্ত।
নিরাপদ এবং পরিবেশ বান্ধব: তেল/গ্যাস নেই; কোন বিস্ফোরণ/আগুনের ঝুঁকি নেই; আর্ক উন্মুক্ত নয়; কম শব্দ এবং শূন্য দূষণ।
কমপ্যাক্ট এবং নির্ভরযোগ্য: ছোট আকার, হালকা ওজন, ইনডোর সুইচগিয়ারে উচ্চ অভিযোজনযোগ্যতা; কঠোর পরিস্থিতিতে স্থিতিশীল কর্মক্ষমতা।
প্রশ্ন: কিভাবে 11kv 25ka vcb ভ্যাকুয়াম বোতল ইন্টারপ্টার ইনস্টল এবং বজায় রাখা যায়?
উত্তর:প্রথমে, ভিসিবিতে উল্লম্বভাবে ইনস্টল করুন এবং অপারেটিং প্রক্রিয়ার সাথে একাগ্রতা নিশ্চিত করুন।
দ্বিতীয়ত, যান্ত্রিক শক এড়িয়ে চলুন এবং ইনস্টলেশনের সময় পরিষ্কার/শুষ্ক রাখুন।
অবশেষে, কোন অভ্যন্তরীণ রক্ষণাবেক্ষণের প্রয়োজন নেই; যোগাযোগ পরিধান সীমা অতিক্রম করলে প্রতিস্থাপন করুন (≤3mm)।
নিয়মিত নিরোধক এবং নিবিড়তা পরীক্ষা করুন; প্রস্তুতকারকের পরীক্ষা চক্র অনুসরণ করুন।
প্রশ্নঃ এটা কি 12kV পাওয়ার সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?
উত্তর: হ্যাঁ, এটি সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ। রেট করা ভোল্টেজ হল 11kV, যা 12kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের সাথে মেলে, বেশিরভাগ মাঝারি-ভোল্টেজ পরিস্থিতিতে প্রকৃত প্রয়োগের চাহিদা মেটাতে ডিজাইন করা হয়েছে।
প্রশ্ন: কোন যোগাযোগের উপাদান ব্যবহার করা হয় এবং এর সুবিধাগুলি কী কী?
উত্তর: এটি CuCr50 অ্যালয় পরিচিতি গ্রহণ করে, যার সুবিধা রয়েছে কম পরিধান, শক্তিশালী চাপ প্রতিরোধ এবং দীর্ঘ পরিষেবা জীবন, 25kA শর্ট-সার্কিট কারের অধীনেও স্থিতিশীল ব্রেকিং কর্মক্ষমতা নিশ্চিত করে
