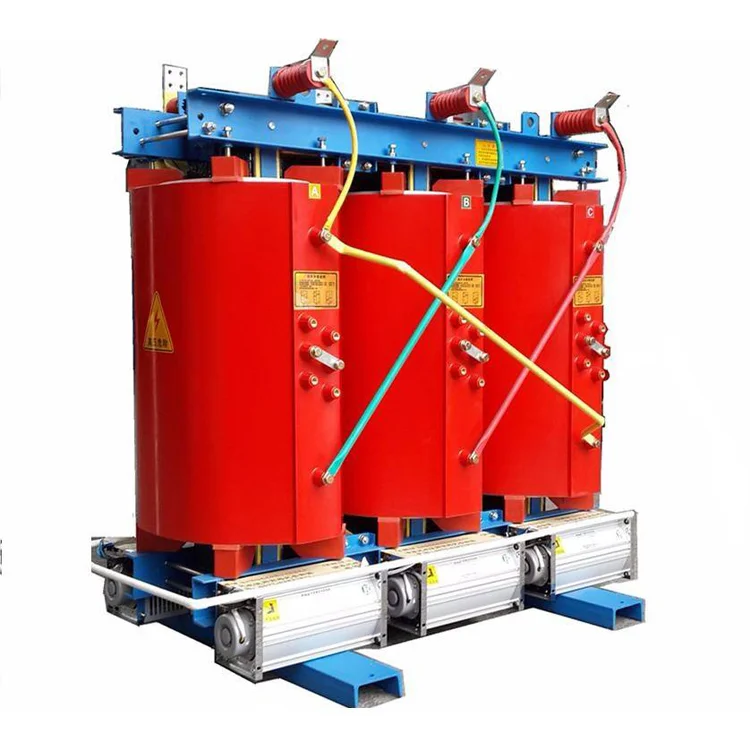

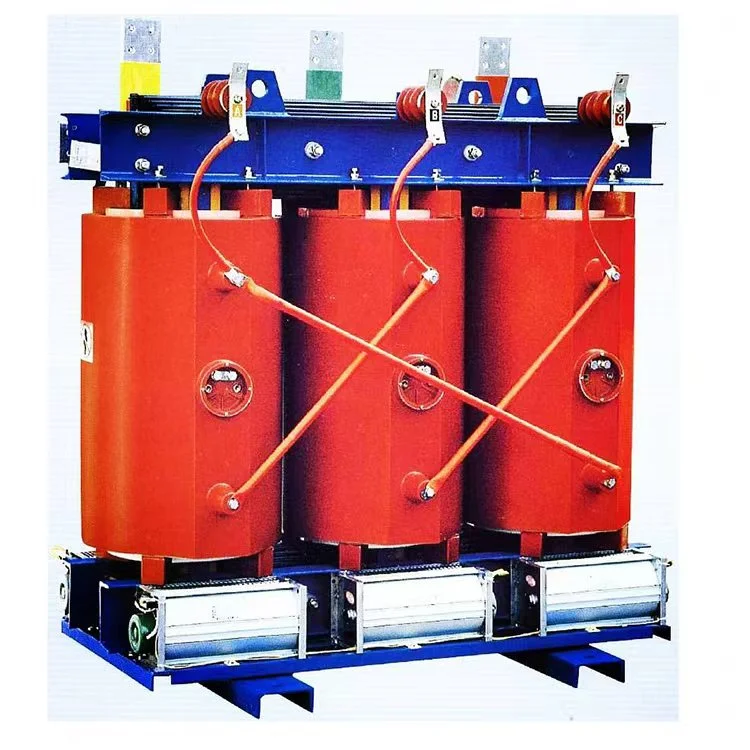

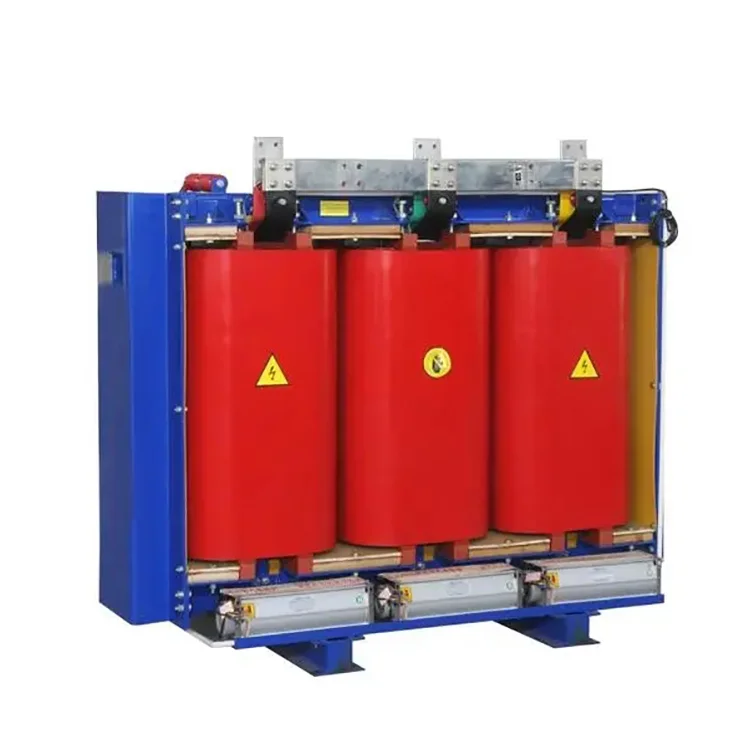

2500 কেভিএ 11 থেকে 0.4 কেভি ড্রাই টাইপ ট্রান্সফরমার

2500 kVA 11 থেকে 0.4 kV ড্রাই টাইপ ট্রান্সফরমার প্রধানত নিম্নলিখিত উপাদানগুলি নিয়ে গঠিত: ট্রান্সফরমার কোর, ট্রান্সফরমার উইন্ডিংস, ট্রান্সফরমার ইনসুলেশন, ট্রান্সফরমার কন্ডাক্টর, ট্রান্সফরমার কুলিং ডিভাইস এবং তাপমাত্রা মাপার ডিভাইস।

কয়েল

2500 কেভিএ 11 থেকে 0.4 কেভি ড্রাই টাইপ ট্রান্সফরমার কয়েলগুলি উচ্চ নির্ভুল উইন্ডিং মেশিনে ক্ষতবিক্ষত হয়। কম ভোল্টেজ ওয়াইন্ডিং ফয়েল ওয়াইন্ডিং কনস্ট্রাকশন গ্রহণ করে। বৃহত্তর ক্ষমতার ট্রান্সফরমারের জন্য, বায়ুচলাচল নালী সংরক্ষিত থাকে। উইন্ডিং পরে, ভ্যাকুয়াম শুকানোর বাহিত হয়। ঢালাই এবং দৃঢ়ীকরণ প্রক্রিয়া কঠোরভাবে প্রক্রিয়া মান অনুযায়ী সঞ্চালিত হয়, নিশ্চিত করে যে কয়েলের ভিতরে কোন বুদবুদ বা শূন্যতা নেই, যা ট্রান্সফরমারকে সর্বোত্তম অপারেশন অর্জন করতে দেয়।

কোর

2500 কেভিএ 11 থেকে 0.4 কেভি ড্রাই টাইপ ট্রান্সফরমারের এই সিরিজের মূলটি উচ্চ মানের, উচ্চ ব্যাপ্তিযোগ্য শস্য ভিত্তিক কোল্ড রোল্ড সিলিকন স্টিল শীট দিয়ে তৈরি। উন্নত সিলিকন স্টিল শীট কাটিং লাইন এবং একটি 45° সম্পূর্ণ মিটারযুক্ত ধাপ ল্যাপ কোর স্ট্যাকিং কৌশল গ্রহণ করা হয়। মূল অঙ্গগুলি ক্লাস এফ ইউনিডাইরেকশনাল গ্লাস ফাইবার টেপের সাথে আবদ্ধ, এবং কোর জোয়ালে ছিদ্র না করে পুল প্লেটের একটি নতুন কাঠামো ঠিক করার জন্য ব্যবহার করা হয়। মূল পৃষ্ঠটি ইপোক্সি রজন দ্বারা প্রলেপিত, যা ফুটো প্রবাহের প্রভাবকে হ্রাস করে, কার্যকরভাবে চৌম্বকীয় সার্কিট বিতরণকে অপ্টিমাইজ করে এবং কোর নয়েজ, লোড লস এবং নো-লোড কারেন্ট হ্রাস করে। এটি উল্লেখযোগ্যভাবে বিতরণ ট্রান্সফরমারের চেহারা গুণমান উন্নত করে।

উচ্চ ভোল্টেজ উইন্ডিং

2500 kVA 11 থেকে 0.4 kV ড্রাই টাইপ ট্রান্সফরমারের উচ্চ ভোল্টেজ ওয়াইন্ডিং একটি সেগমেন্টেড লেয়ার স্ট্রাকচার গ্রহণ করে, যা উইন্ডিংয়ের স্তরগুলির মধ্যে ভোল্টেজকে ব্যাপকভাবে হ্রাস করে। এটি ফিলার সহ ভ্যাকুয়াম কাস্ট ইপোক্সি রজন দ্বারা গঠিত হয়, যা উইন্ডিংয়ের অভ্যন্তরীণ আংশিক স্রাব স্তরকে হ্রাস করে এবং কয়েলের বৈদ্যুতিক কার্যকারিতা উন্নত করে। উইন্ডিং লেয়ারগুলির মধ্যে অন্তরণ DMD epoxy রজন প্রিপ্রেগ কাপড় ব্যবহার করে, যা সহ্য ভোল্টেজ শক্তি বৃদ্ধি করে। উইন্ডিং সারফেসটি ফাইবারগ্লাস মেশ ফ্যাব্রিক দিয়ে ভরা, কয়েলের ইমপ্যাক্ট টফনেস উন্নত করে, ডিস্ট্রিবিউশন ট্রান্সফরমারের শর্ট সার্কিট সহ্য করার ক্ষমতা বাড়ায়। কয়েল কখনই শুকায় না বা ফাটল না।

কম ভোল্টেজ ঘুরানো:

কম ভোল্টেজ ওয়াইন্ডিং একটি ফয়েল নির্মাণ গ্রহণ করে। রেডিয়াল কুলিং ডাক্টগুলি তাপ অপচয় করার ক্ষমতা বাড়াতে কয়েলে ব্যবহার করা হয়। 2500 kVA 11 থেকে 0.4 kV ড্রাই টাইপ ট্রান্সফরমারের লো ভোল্টেজ ওয়াইন্ডিং এর স্তরগুলির মধ্যে অন্তরণ DMD epoxy রজন প্রিপ্রেগ কাপড় ব্যবহার করে। প্রান্তগুলি সিল করা হয় এবং ইপোক্সি রজন দিয়ে পাত্র করা হয়, যার ফলে অবিচ্ছেদ্য নিরাময় হয়।

পণ্য পরামিতি:

সরঞ্জাম উত্পাদন

আধা সমাপ্ত পণ্য

সুরক্ষা ঘের IP21

ট্রান্সফরমার কোর

ট্রান্সফরমার উইন্ডিং

পরীক্ষা কেন্দ্র

উইন্ডিং ওয়ার্কশপ
