Rcd সুরক্ষা সহ 2p 100a Tpn Mccb

rcd সুরক্ষা সহ 2p 100a tpn mccb সাধারণত একটি বিতরণ বাক্সে ইনকামিং সার্কিট ব্রেকার বাজায়, যেখানে বৈদ্যুতিক সরঞ্জামের কাছাকাছি। Wenzhou Xifa Electric Power Equipment Co., Ltd-এর rcd সুরক্ষা ইউনিট সহ 2p, TP এবং TPN 100a mccb তৈরিতে পরিপক্ক উৎপাদন ক্ষমতা রয়েছে। Wenzhou Xifa Equipment এক সপ্তাহের মধ্যে rcd সুরক্ষা সহ 2p 100a tpn mccb-এর 1000 টিরও বেশি বাক্স তৈরি এবং সরবরাহ করতে পারে। কোম্পানির 2p 100a tpn mccb-এর জন্য rcd সুরক্ষা সহ ISO সিস্টেম সার্টিফিকেশন এবং CE সার্টিফিকেশন রয়েছে, যার মধ্যে পণ্যগুলি ফটোভোলটাইক, শক্তি সঞ্চয়, শিল্প উত্পাদন এবং বিল্ডিং পাওয়ার ডিস্ট্রিবিউশনে কাজ করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

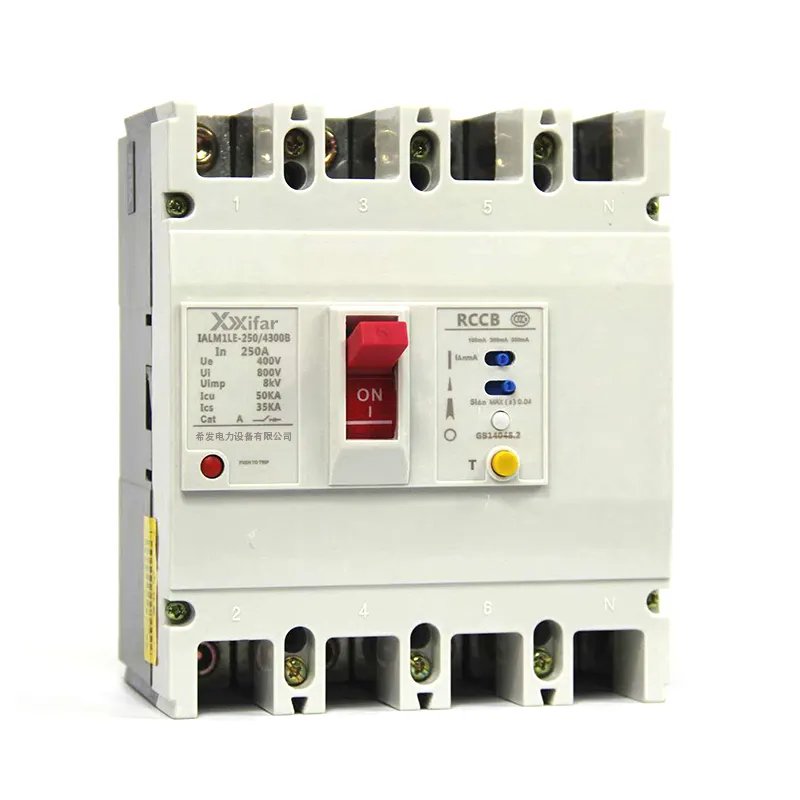

rcd সুরক্ষা সহ 2p 100a tpn mccb হল একটি 100A 2 পোল বা চারটি পোল মোল্ডেড কেস সার্কিট ব্রেকার অবশিষ্ট বর্তমান ডিভাইস সহ। এটি বৈদ্যুতিক সরঞ্জামের পৃষ্ঠ বিদ্যুতায়িত হলে মিলিসেকেন্ডের মধ্যে বিদ্যুৎ সরবরাহ বন্ধ করার জন্য কার্যকারী প্রবাহের ভারসাম্যহীনতা সনাক্ত করতে পারে।

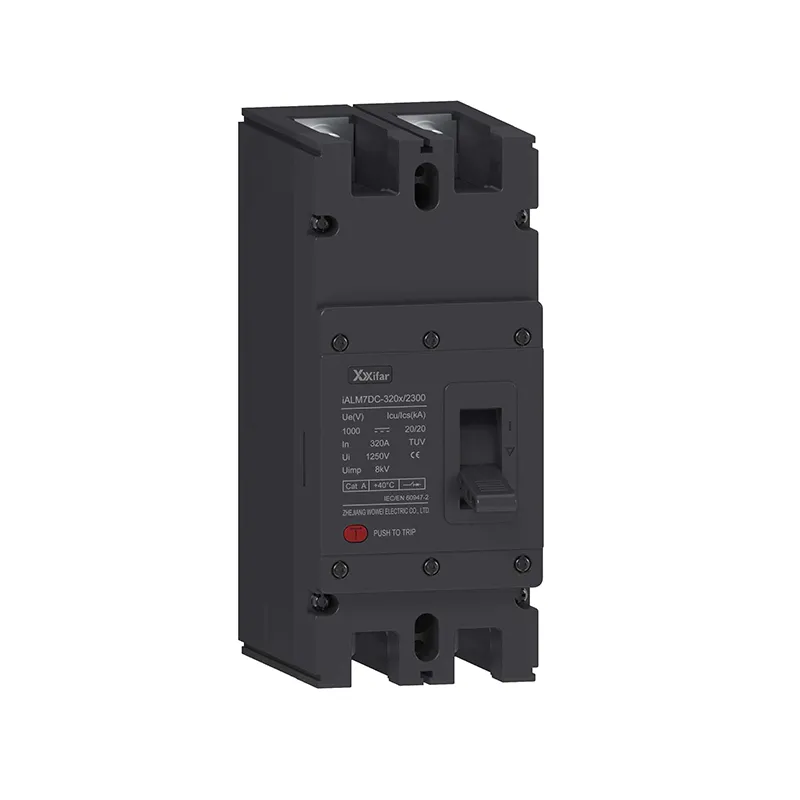

rcd সুরক্ষা সহ 2p 100a mccb একক ফেজ বিদ্যুতের উপর ব্যাপকভাবে প্রয়োগ করা হয়, যেমন আবাসিক এবং বাণিজ্যিক সার্কিট, আলোর সার্কিট এবং ছোট ক্ষমতার বিদ্যুৎ। অতিরিক্তভাবে, 2p মানে লাইভ তারের জন্য একটি খুঁটি এবং আরেকটি নিরপেক্ষ তারের জন্য।

আরসিডি সুরক্ষা সহ TPN mccb তিন ফেজ ফোর ওয়্যার সিস্টেমে কাজ করে। স্পষ্টতই, এটি শিল্প ব্যবস্থা, ফটোভোলটাইক বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট সাইড এবং অন্যান্য ভারী লোডিংয়ের জন্য ডিজাইন করা হয়েছে। 3P mccb এর সাথে তুলনা করুন, rcd সুরক্ষা সহ TPN mccb একটি নিরাপদ কাজের পরিবেশ সরবরাহ করতে 3 ফেজ লাইভ লাইনের সাথে নিরপেক্ষ লাইন বন্ধ করতে পারে।

2p 100a Tpn Mccb With Rcd Protection

rcd সুরক্ষা প্যারামিটার সহ 2p 100a tpn mccb:

রেট করা বর্তমান (A)	100 ক
রেটেড ওয়ার্কিং ভোল্টেজ Ue (V)	400V (তিন ফেজ), 230V (একক ফেজ)
রেট ইনসুলেশন ভোল্টেজ Ui (V)	1000V
পরিষেবা শর্ট সার্কিট ব্রেকিং ক্ষমতা Icu	35kA/50kA
ফুটো অপারেটিং বর্তমান IΔn	30mA (ব্যক্তিগত সুরক্ষা) 100mA (অগ্নিরোধী) 300mA (সিস্টেম সুরক্ষা)
অ্যাকশন সময়	≤300ms/≤30ms
আন্ডার ভোল্টেজ অপারেট ভোল্টেজ (V)	এক পর্যায়ের জন্য 165 ± 5%
ওভার ভোল্টেজ অপারেট ভোল্টেজ (V)	এক পর্যায়ের জন্য 275 ± 5%
ফেজ ব্যর্থ অপারেশন ভোল্টেজ (V)	ডিফল্ট 120 ± 5%

2p 100a Tpn Mccb With Rcd Protection

পণ্য মোড	মেরু	মাত্রা
পণ্য মোড	মেরু	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb rcd সুরক্ষা সহ প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:

প্রশ্ন 1: "RCD সুরক্ষা সহ 100A MCCB" এর অর্থ কী?

এটি 100A-এ রেট করা একটি মোল্ডেড কেস সার্কিট ব্রেকারকে বোঝায় যা একটি অবশিষ্ট বর্তমান ডিভাইসের সাথে কারেন্ট ও শর্ট সার্কিট সুরক্ষার সাথে মানকে একত্রিত করে। সহজ ভাষায়, এটি শর্ট সার্কিট, ওভারলোড এবং আর্থ লিকেজ ফল্ট থেকে রক্ষা করে।

প্রশ্ন 2: RCD সুরক্ষা সহ MCCB-তে 2P এবং TPN এর মধ্যে পার্থক্য কী?

একটি 2P MCCB একক ফেজ সিস্টেমের জন্য ডিজাইন করা হয়েছে, যেখানে এটি ফেজ এবং নিরপেক্ষ পরিবর্তন করে।

TPN তিন ফেজ ফোর ওয়্যার সিস্টেমে ব্যবহৃত হয়, যেখানে তিনটি ফেজ এবং নিরপেক্ষ বিচ্ছিন্ন করা যায়। পছন্দ শক্তি বিতরণ সিস্টেমের ধরনের উপর নির্ভর করে।

প্রশ্ন 3: 100A MCCB-তে RCD সুরক্ষার সুবিধা কী?

RCD ফাংশন পৃথিবীতে ফুটো কারেন্ট সনাক্ত করে এবং মিলিসেকেন্ডের মধ্যে সার্কিট সংযোগ বিচ্ছিন্ন করে। এটি বৈদ্যুতিক শকের বিরুদ্ধে অতিরিক্ত নিরাপত্তা প্রদান করে এবং নিরোধক ব্যর্থতা বা স্থল ত্রুটির কারণে বৈদ্যুতিক আগুনের ঝুঁকি হ্রাস করে।
