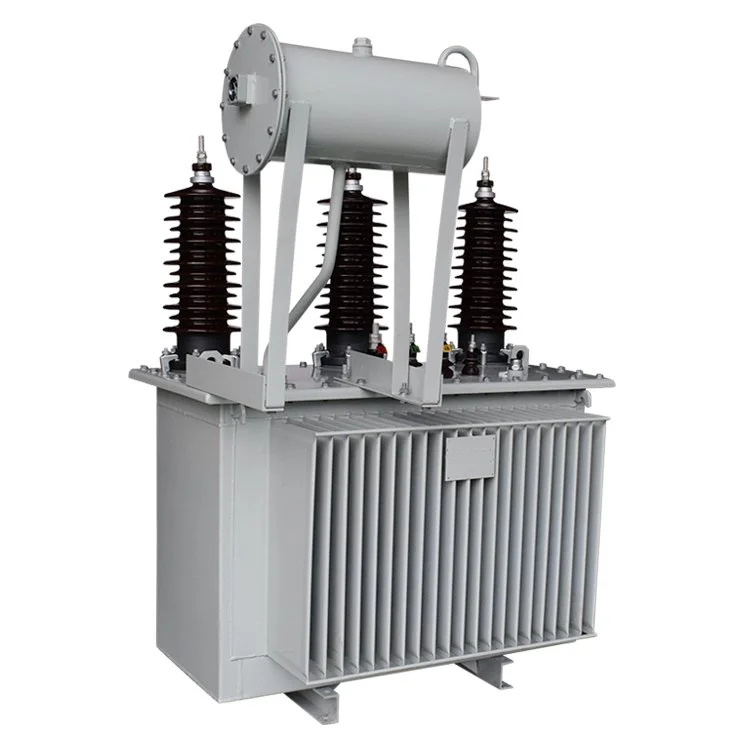

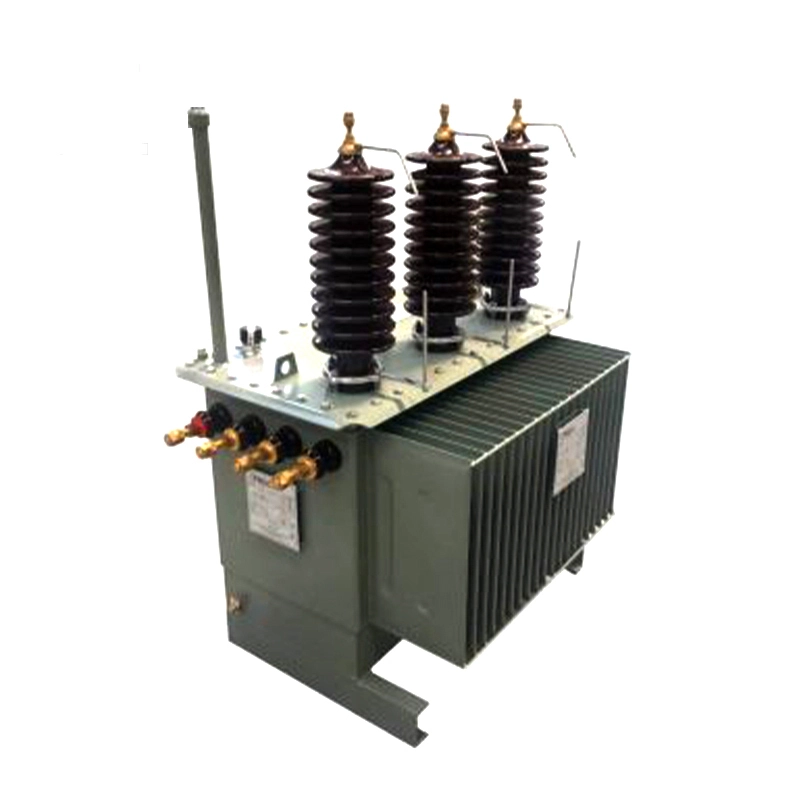

33kv 50kva দুটি উইন্ডিং অয়েল ইমার্সড ট্রান্সফরমার

33kv 50kva তেল নিমজ্জিত ট্রান্সফরমারের প্রি-কমিশন পরিদর্শন এবং পরীক্ষা

1. চেহারা এবং কাঠামোর চাক্ষুষ পরিদর্শন

33kv 50kva দুটি উইন্ডিং তেল নিমজ্জিত ট্রান্সফরমার কোনো দৃশ্যমান ক্ষতি, বিকৃতি বা তেল ফুটো থেকে মুক্ত কিনা তা নিশ্চিত করার জন্য একটি ব্যাপক চাক্ষুষ পরিদর্শন করা হবে। ট্যাঙ্ক, রেডিয়েটর, বুশিং এবং প্রেসার রিলিফ ডিভাইস সহ সমস্ত বাহ্যিক উপাদানগুলি ভাল অবস্থায় এবং সঠিকভাবে ইনস্টল করা আছে কিনা তা নিশ্চিত করতে পরীক্ষা করা হবে। সমস্ত যান্ত্রিক সংযোগ নিবিড়তার জন্য যাচাই করা হবে। উপরন্তু, গ্রাউন্ডিং সিস্টেমটি সঠিকভাবে ইনস্টল করা এবং নির্ভরযোগ্য আর্থিং প্রদান করে তা নিশ্চিত করার জন্য পরিদর্শন করা হবে, যা অপারেশনাল নিরাপত্তার জন্য অপরিহার্য।

2. অন্তরণ প্রতিরোধের পরীক্ষা

33kv 50kva দুটি উইন্ডিং তেল নিমজ্জিত ট্রান্সফরমার নিরোধক সিস্টেমের অবস্থা মূল্যায়ন করার জন্য নিরোধক প্রতিরোধের পরীক্ষা একটি মূল পদ্ধতি। ফেজ থেকে ফেজ এবং পৃথিবীর প্রতিটি ফেজের মধ্যে ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করতে একটি মেগোহমিটার ব্যবহার করা হবে। প্রাপ্ত মানগুলি প্রস্তুতকারকের নির্দিষ্ট রেফারেন্স ডেটার সাথে তুলনা করা হবে তা নিশ্চিত করতে যে নিরোধক কর্মক্ষমতা প্রয়োজনীয় মানগুলি পূরণ করে।

3. ডাইইলেকট্রিক ডিসিপেশন ফ্যাক্টর টেস্ট

ডাইইলেক্ট্রিক লস টেস্ট, যাকে ট্যান δ টেস্টও বলা হয়, 33kv 50kva দুটি উইন্ডিং তেল নিমজ্জিত  ট্রান্সফরমারের মধ্যে আর্দ্রতা প্রবেশ, নিরোধক বার্ধক্য বা সম্ভাব্য আংশিক স্রাব নির্ণয় করতে ব্যবহৃত হয়। অস্তরক অপসারণ ফ্যাক্টর পরিমাপ করে, নিরোধক উপকরণের অবস্থা আরও ব্যাপকভাবে মূল্যায়ন করা যেতে পারে। নিরোধক স্বাস্থ্যের আরও সম্পূর্ণ মূল্যায়ন পেতে এই পরীক্ষাটি সাধারণত ইনসুলেশন প্রতিরোধের পরীক্ষার সাথে একত্রে করা হয়।

4. টার্নস রেশিও এবং ভেক্টর গ্রুপ ভেরিফিকেশন

ডিজাইন স্পেসিফিকেশনের সাথে সম্মতি নিশ্চিত করতে ট্রান্সফরমার টার্নিং রেশিও যাচাই করা হবে, যার মধ্যে 33kv 50kva দুটি উইন্ডিং তেল নিমজ্জিত ট্রান্সফরমারের প্রাথমিক ভোল্টেজ এবং সেকেন্ডারি ভোল্টেজ উইন্ডিংগুলির মধ্যে সঠিক অনুপাত নিশ্চিত করা অন্তর্ভুক্ত। একই সময়ে, পাওয়ার সিস্টেমের প্রয়োজনীয়তা অনুসারে সঠিক ফেজ ডিসপ্লেসমেন্ট এবং তিনটি ফেজ উইন্ডিংয়ের সঠিক সংযোগ নিশ্চিত করতে ভেক্টর গ্রুপটি পরীক্ষা করা হবে।

5. লোড পরীক্ষা নেই

নো লোড পরীক্ষা 33kv 50kva দুটি উইন্ডিং অয়েল ইমার্সড ট্রান্সফরমারের সাথে প্রাথমিক দিকে চালিত করা হয় যখন সেকেন্ডারি পাশ খোলা থাকে। উদ্দেশ্য হল কোন লোড কারেন্ট এবং কোন লোড লস পরিমাপ করা। এই পরীক্ষাটি কোরের গুণমান, চৌম্বকীয় প্রবাহ বিতরণ এবং উইন্ডিং প্রতিসাম্য সম্পর্কিত গুরুত্বপূর্ণ তথ্য সরবরাহ করে। এটি চৌম্বকীয় সার্কিটে সম্ভাব্য অস্বাভাবিকতা সনাক্ত করতেও সাহায্য করে।

6. শর্ট সার্কিট পরীক্ষা

শর্ট সার্কিট পরীক্ষার সময়, একটি কম ভোল্টেজ প্রাথমিক ভোল্টেজ ওয়াইন্ডিংয়ে প্রয়োগ করা হয় যখন সেকেন্ডারি ভোল্টেজ ওয়াইন্ডিং শর্ট সার্কিট করা হয়, যা শর্ট সার্কিট প্রতিবন্ধকতা এবং লোড লস পরিমাপের অনুমতি দেয়। পরীক্ষাটি লোড অবস্থায় 33kv 50kva দুটি উইন্ডিং অয়েল নিমজ্জিত ট্রান্সফরমারের পারফরম্যান্সের উপর মূল্যবান ডেটা প্রদান করে, যার মধ্যে রয়েছে তাপীয় আচরণ, শর্ট সার্কিট সহ্য করার ক্ষমতা এবং উইন্ডিংগুলির যান্ত্রিক শক্তি।

7. তেলের গুণমান বিশ্লেষণ এবং তেল স্তর পরিদর্শন

33kv 50kva দুটি উইন্ডিং অয়েল নিমজ্জিত ট্রান্সফরমারের জন্য, অন্তরক তেলের অবস্থা সরাসরি কার্যকারিতা এবং পরিষেবা জীবনকে প্রভাবিত করে। কমিশনিং করার আগে, আর্দ্রতা, অম্লতা এবং অপরিচ্ছন্নতার মাত্রার মতো পরামিতিগুলি পরীক্ষা করার জন্য পরীক্ষাগার বিশ্লেষণের জন্য তেলের নমুনা নেওয়া হবে। সমস্ত ফলাফল প্রযোজ্য মান মেনে চলতে হবে। এছাড়াও, ট্যাঙ্কের অভ্যন্তরে তেলের স্তরটি প্রয়োজনীয় সীমার মধ্যে রয়েছে তা নিশ্চিত করতে যাচাই করা হবে, অপারেশন চলাকালীন কার্যকর শীতলকরণ এবং নিরোধক গ্যারান্টি দেয়।

সংক্ষেপে, একটি 33kv 50kva দুটি উইন্ডিং অয়েল নিমজ্জিত ট্রান্সফরমার পরিষেবাতে লাগানোর আগে কঠোর পরিদর্শন এবং পরীক্ষার একটি সিরিজ সম্পন্ন করতে হবে। এই পদ্ধতিগুলি স্থিতিশীল কর্মক্ষমতা, অপারেশনাল নিরাপত্তা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে। সঠিক প্রি-কমিশনিং টেস্টিং শুধুমাত্র সম্ভাব্য ব্যর্থতার ঝুঁকি কমায় না বরং 33kv 50kva দুটি উইন্ডিং অয়েল ইমার্সড ট্রান্সফরমারের নিরাপদ এবং দক্ষ দীর্ঘমেয়াদী অপারেশনের জন্য একটি শক্ত ভিত্তি প্রদান করে।

প্রযুক্তিগত স্পেসিফিকেশন:
