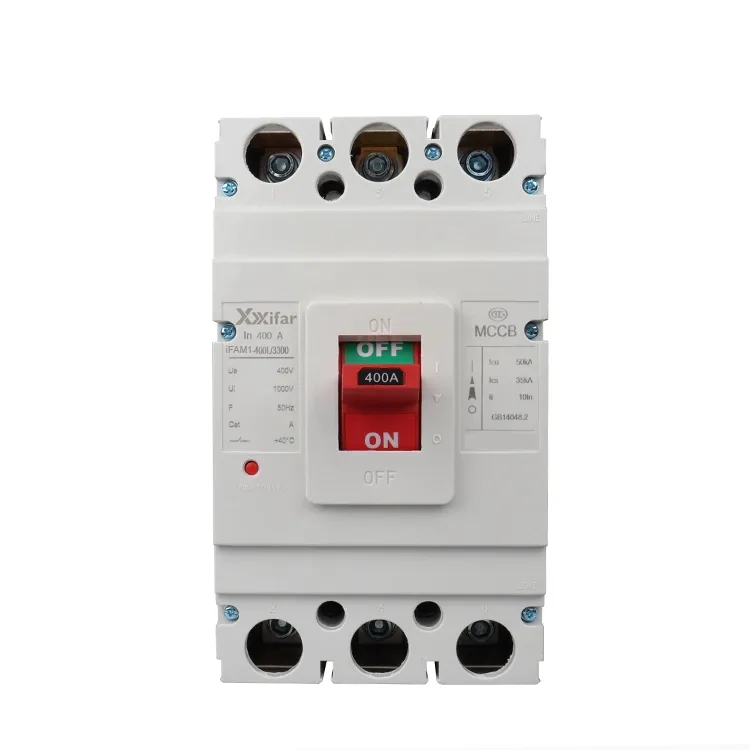

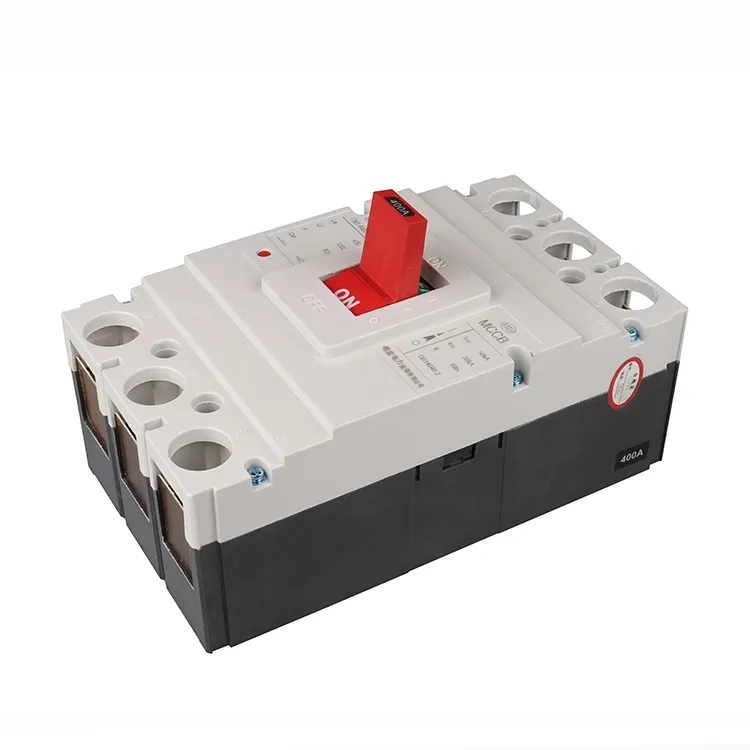

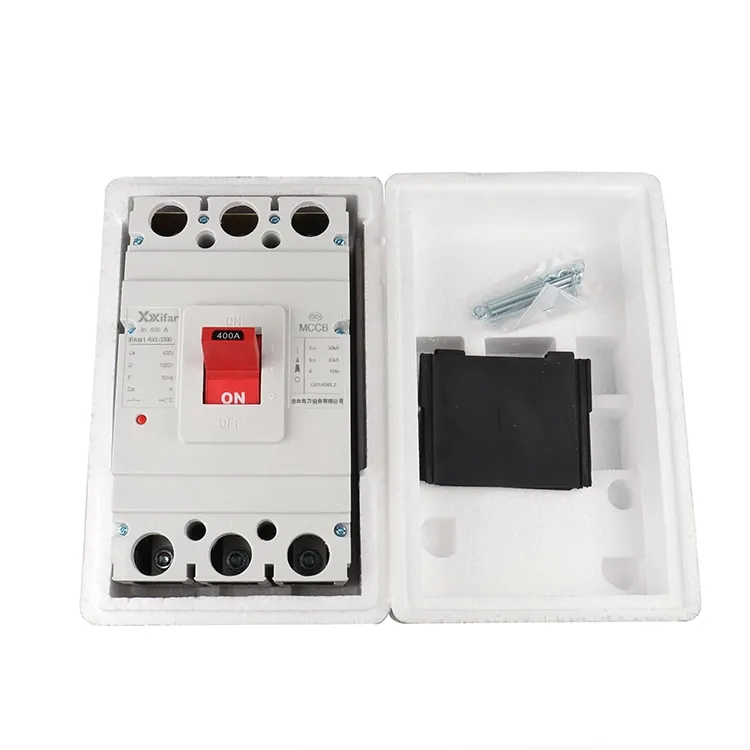

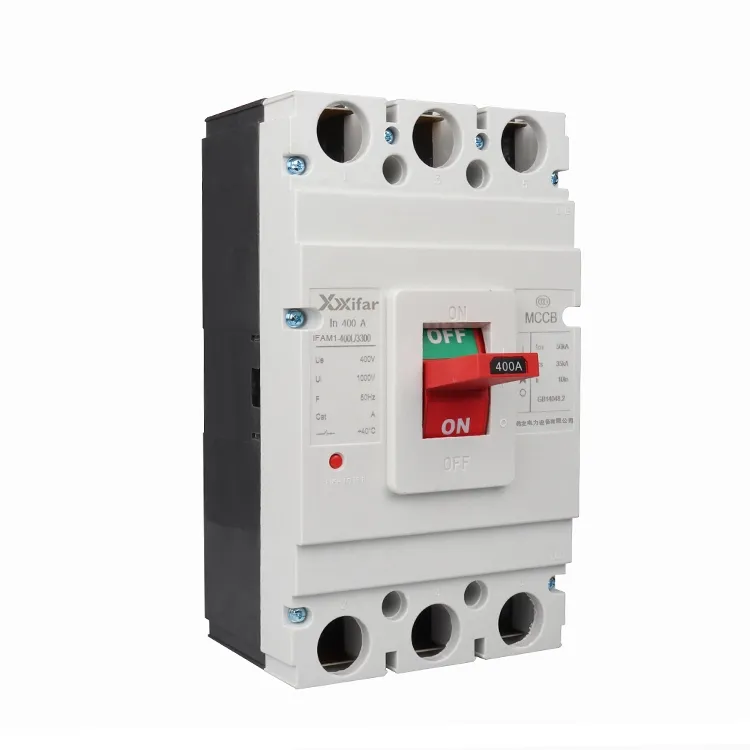

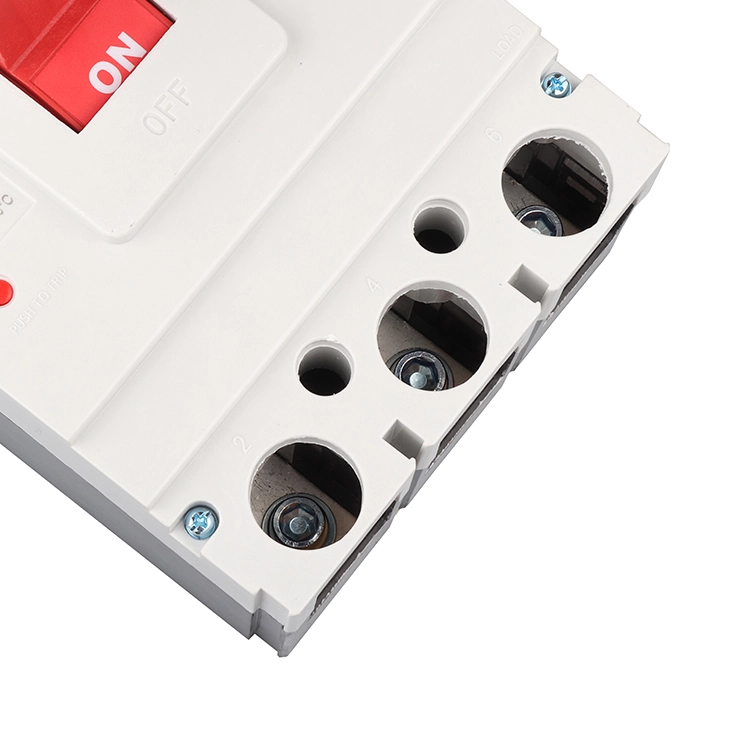

400a 3p Mccb ঘেরা মোল্ডেড কেস সুইচ

একটি 400a 3p mccb ঘেরা মোল্ডেড কেস সুইচ হল এক ধরণের ব্রেকার যার একটি ছাঁচনির্মাণ অন্তরক ঘের এবং বায়ু নিরোধক। এটি সাধারণত লো ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে ইনস্টল করা হয় এবং প্রয়োগ করা হয় রেটিং রেঞ্জের মধ্যে স্বাভাবিক স্রোত এবং ফল্ট স্রোত উভয়কে বাধা দিতে বা বিচ্ছিন্ন করতে, যা তারগুলি এবং বৈদ্যুতিক সরঞ্জামগুলিকে রক্ষা করতে সহায়তা করে। A 400a 3p mccb এনক্লোজড মোল্ডেড কেস সুইচের সাধারণ ট্রিপিং পদ্ধতির মধ্যে রয়েছে শুধুমাত্র চৌম্বক, তাপীয় চৌম্বক এবং ইলেকট্রনিক ট্রিপ ইউনিট।

একটি চৌম্বক শুধুমাত্র ট্রিপ শুধুমাত্র শর্ট সার্কিট অবস্থার অধীনে কাজ করে। অন্য কথায়, 400a 3p mccb ঢালাই করা কেস সুইচ শুধুমাত্র তখনই ট্রিপ করে যখন শর্ট সার্কিটের মতো কোনো ত্রুটি ঘটে। এই ধরনের প্রায়ই হিটার সার্কিট বা মোটর সার্কিট যেখানে পৃথক ওভারলোড সুরক্ষা ইতিমধ্যে প্রদান করা হয় ব্যবহৃত হয়.

থার্মাল ম্যাগনেটিক ট্রিপ ইউনিট শর্ট সার্কিট এবং টেকসই ওভার কারেন্ট উভয়েই সাড়া দেয়। যদি একটি নির্দিষ্ট সময়ের জন্য কারেন্ট 400A ছাড়িয়ে যায় বা একটি শর্ট সার্কিট ঘটে, তাহলে 400a 3p mccb ঢালাই করা কেস সুইচটি ট্রিপ করবে। যেহেতু এটি দুটি সুরক্ষা ব্যবস্থাকে একত্রিত করে, এটিকে কখনও কখনও একটি 400a 3p mccb এনক্লোজড মোল্ডেড কেস সুইচের সম্মিলিত বা দ্বৈত ট্রিপ হিসাবে উল্লেখ করা হয়, যা সাধারণত সাধারণ পাওয়ার বিতরণে প্রয়োগ করা হয়।

ইলেকট্রনিক ট্রিপ ইউনিটগুলি আরও উন্নত এবং পরিপক্ক সমাধান উপস্থাপন করে। এই ধরণের সাথে, চৌম্বক পিকআপ, তাপীয় সেটিংস এবং ট্রিপিং বিলম্বের মতো পরামিতিগুলি সামঞ্জস্য করা যেতে পারে, যা 400a 3p mccb ঢালাই করা কেস সুইচকে বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। যাইহোক, এই যোগ করা নমনীয়তা সাধারণত একটি উচ্চ খরচ সঙ্গে আসে.

এই ধরনের ছাড়াও, মোটর সুরক্ষার জন্য বিশেষভাবে ডিজাইন করা মোল্ডেড কেস সার্কিট ব্রেকার রয়েছে। এই ধরনের অ্যাপ্লিকেশানগুলির জন্য, চৌম্বকীয় ট্রিপ সেটিং সাধারণত বেশি হয়, যা রেট করা বর্তমানের দশ গুণেরও বেশি, যাতে মোল্ড করা কেস সার্কিট ব্রেকার মোটর স্টার্টআপের সময় অপ্রয়োজনীয়ভাবে ট্রিপ না করে উচ্চ ইনরাশ কারেন্ট সহ্য করতে পারে, যখন এখনও ত্রুটির পরিস্থিতিতে সুরক্ষা প্রদান করে।

400a 3p mccb ঢালাই করা কেস সুইচ প্যারামিটার:

400a 3p mccb এনক্লোজড মোল্ডেড কেস সুইচ এক্সেসরিজ এর কাজ

আনুষাঙ্গিকগুলি একটি 400a 3p mccb ঘেরা ছাঁচযুক্ত কেস সুইচের মৌলিক ফাংশনগুলিকে প্রসারিত এবং পরিপূরক করে৷ তারা নিয়ন্ত্রণ বিকল্প যোগ করে এবং সুরক্ষা বৈশিষ্ট্যগুলিকে ডিভাইসের অবিচ্ছেদ্য অংশ করে তোলে। একটি 400a 3p mccb ঘেরা মোল্ডেড কেস সুইচের সাধারণ আনুষাঙ্গিকগুলির মধ্যে রয়েছে সহায়ক পরিচিতি, অ্যালার্ম পরিচিতি, শান্ট ট্রিপ ইউনিট, আন্ডার ভোল্টেজ রিলিজ, মোটর অপারেটর এবং বাহ্যিক রোটারি হ্যান্ডেলগুলি।

1) সহায়ক পরিচিতি

সহায়ক পরিচিতিগুলি প্রধানত 400a 3p mccb এনক্লোজড মোল্ডেড কেস সুইচ খোলা বা বন্ধ কিনা তা নির্দেশ করতে ব্যবহৃত হয়, তবে কোনও ত্রুটিপূর্ণ ট্রিপ হয়েছে কিনা তা দেখায় না। তারা কন্ট্রোল সার্কিটের সাথে সংযুক্ত। মোল্ডেড কেস সার্কিট ব্রেকারগুলির জন্য, 400A এবং তার উপরে একটি ফ্রেমের আকার, দুটি সাধারণভাবে খোলা এবং দুটি স্বাভাবিকভাবে বন্ধ পরিচিতির কনফিগারেশন প্রায় 6A এর তাপীয় প্রবাহ সহ উপলব্ধ। 100A-এর একটি ফ্রেমের আকার সাধারণত একটি একক বিরতি পরিবর্তনের পরিচিতি ব্যবহার করে, যখন 225A এবং 250A এবং প্রায় 3A-এর প্রচলিত তাপীয় প্রবাহ সহ একটি সেতু যোগাযোগের কাঠামো দত্তক নিতে।

2) অ্যালার্ম পরিচিতি

ওভারলোড, শর্ট সার্কিট বা কম ভোল্টেজের মতো ত্রুটির কারণে যখন 400a 3p mccb ঢালাই করা কেস সুইচ স্বয়ংক্রিয়ভাবে ট্রিপ করে তখন অ্যালার্ম পরিচিতিগুলিকে সংকেত দেওয়ার জন্য ডিজাইন করা হয়েছে। তাদের অপারেটিং কারেন্ট সাধারণত 0.3A তে AC 380V বা 0.15A তে DC 220V হয়, তবে এটি সাধারণত 1A এর বেশি হয় না। যাইহোক, তাপীয় প্রবাহ সাধারণত 1 থেকে 2.5A এর মধ্যে পড়ে।

3) শান্ট ট্রিপ ইউনিট

একটি শান্ট ট্রিপ ইউনিট 400a 3p mccb ঘেরা মোল্ডেড কেস সুইচকে দূর থেকে খোলার অনুমতি দেয়। এর অপারেটিং ভোল্টেজ প্রধান সার্কিট ভোল্টেজ থেকে স্বাধীন হতে পারে। এটি স্বল্প সময়ের দায়িত্বের জন্য তৈরি করা হয়েছে এবং কয়েলের শক্তি বৃদ্ধির সময় সাধারণত এক সেকেন্ডের বেশি হওয়া উচিত নয়, অন্যথায় কয়েলটি ক্ষতিগ্রস্ত হতে পারে।

কয়েল বার্নআউট প্রতিরোধ করতে, একটি মাইক্রোসুইচ শান্ট ট্রিপ কয়েলের সাথে সিরিজে সংযুক্ত থাকে। যখন কয়েলটি শক্তিযুক্ত হয়, তখন আর্মেচারটি আকৃষ্ট হয়, যার ফলে মাইক্রোসুইচটি স্বাভাবিকভাবে বন্ধ থেকে স্বাভাবিকভাবে খোলা অবস্থায় পরিবর্তিত হয়। এটি কন্ট্রোল সার্কিটকে বাধা দেয়, তাই পুশ বোতামটি চেপে ধরে থাকলেও, কয়েলটি সক্রিয় থাকবে না। এই নকশা কার্যকরভাবে অতিরিক্ত গরম থেকে কুণ্ডলী রক্ষা করে। একবার 400a 3p mccb ঢালাই করা কেস সুইচ রিসেট করে আবার বন্ধ হয়ে গেলে, মাইক্রোসুইচটি তার স্বাভাবিকভাবে বন্ধ অবস্থানে ফিরে আসে। শান্ট ট্রিপ ইউনিট বিভিন্ন কন্ট্রোল ভোল্টেজ এবং ফ্রিকোয়েন্সিতে বিভিন্ন অ্যাপ্লিকেশনের জন্য উপলব্ধ।

4) ভোল্টেজ রিলিজের অধীনে

কম ভোল্টেজের অবস্থা থেকে সার্কিট এবং পাওয়ার ইকুইপমেন্ট রক্ষা করতে আন্ডার ভোল্টেজ রিলিজ ব্যবহার করা হয়। এর কয়েলটি মোল্ড করা কেস সার্কিট ব্রেকারের সাপ্লাই সাইডের সাথে সংযুক্ত থাকে এবং ব্রেকারটি শুধুমাত্র তখনই বন্ধ করা যায় যখন কয়েলটি সক্রিয় হয়। ভোল্টেজ খুব কম হলে, 400a 3p mccb ঢালাই করা কেস সুইচ বন্ধ করা যাবে না। সিস্টেম ভোল্টেজ আন্ডার ভোল্টেজ রিলিজের রেটেড ভোল্টেজের সাথে মেলে তা নিশ্চিত করা গুরুত্বপূর্ণ। অপারেটিং পরিসীমা সাধারণত রেট করা ভোল্টেজের 70% এবং 35% এর মধ্যে থাকে। এই ডিভাইসগুলি বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন ভোল্টেজ রেটিং এবং ফ্রিকোয়েন্সিতেও উপলব্ধ।

5) মোটর অপারেটর মেকানিজম

মোটর অপারেটরগুলি সার্কিট ব্রেকারগুলির স্বয়ংক্রিয় এবং দূরবর্তী বন্ধ এবং খোলার জন্য ব্যবহৃত হয়। মোটর চালিত এবং ইলেক্ট্রোম্যাগনেটিক দুটি প্রধান প্রকার রয়েছে। মোটর চালিত মেকানিজমগুলি সাধারণত 400A এবং তার উপরে ফ্রেমের আকারের মোল্ডেড কেস সার্কিট ব্রেকার MCCBগুলির জন্য ব্যবহৃত হয়, যখন ইলেক্ট্রোম্যাগনেটিক অপারেটরগুলি 225A এবং নীচের রেটযুক্ত MCCBগুলির জন্য আরও উপযুক্ত৷

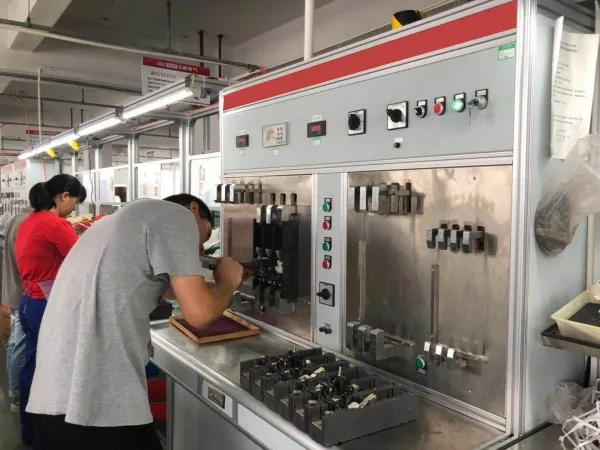

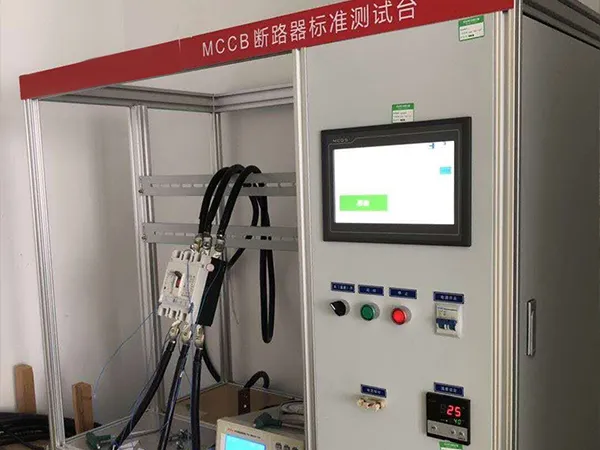

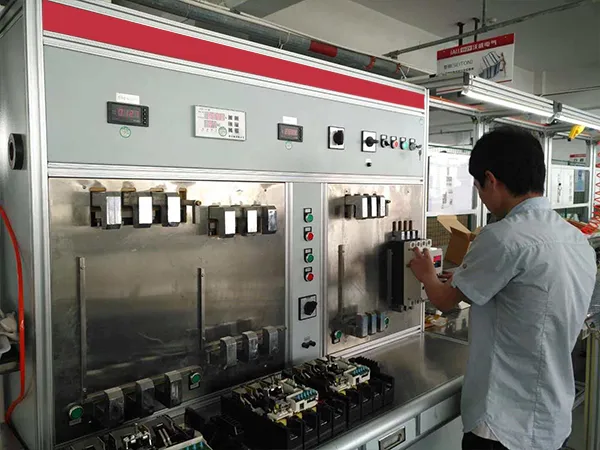

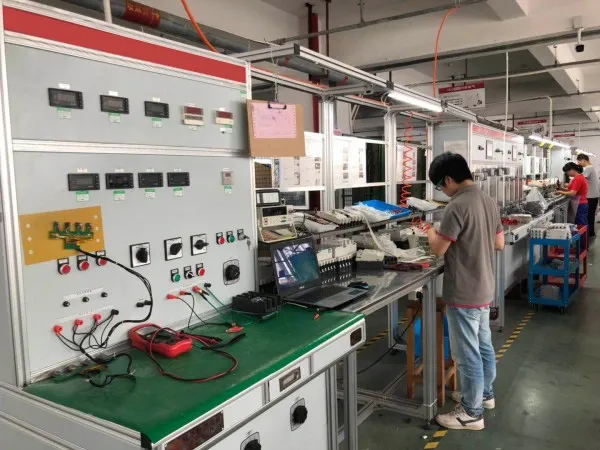

পণ্য পরীক্ষা

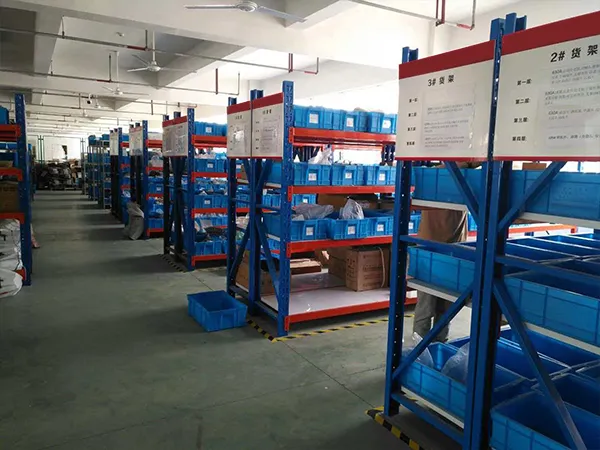

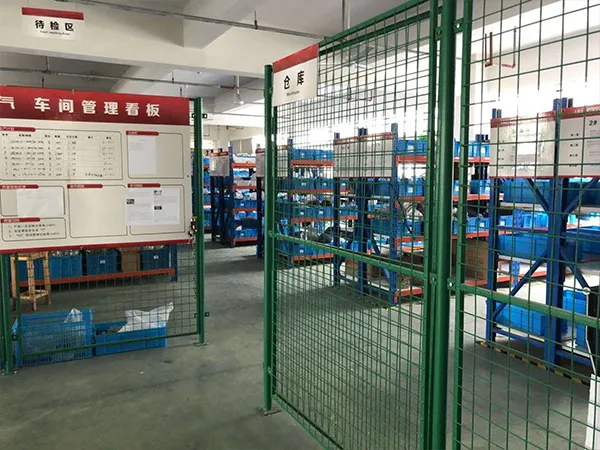

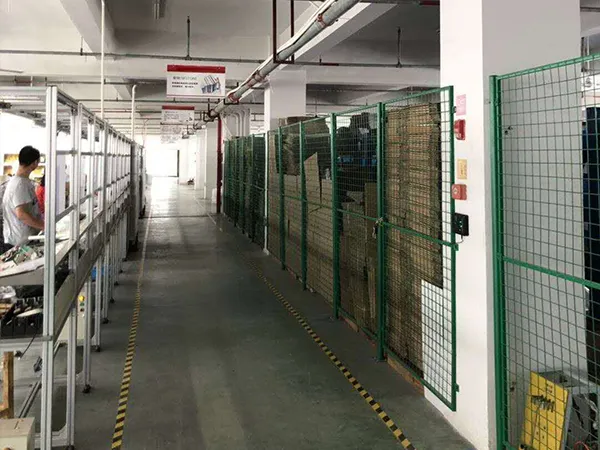

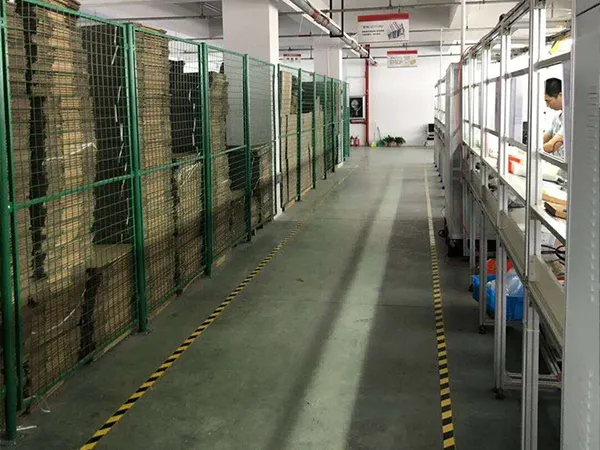

গুদাম

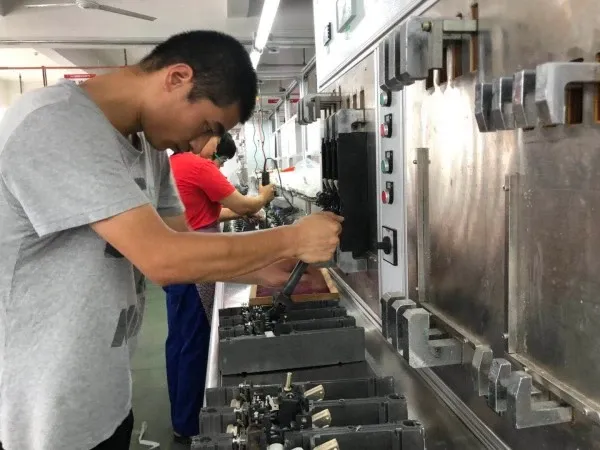

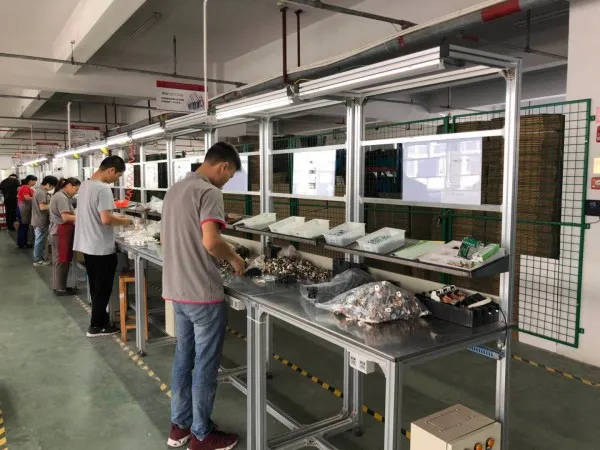

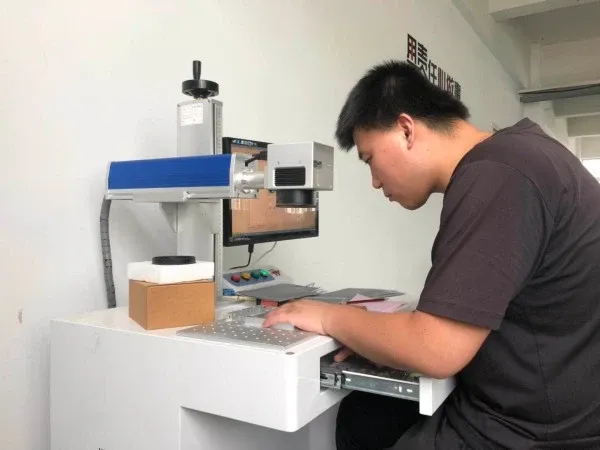

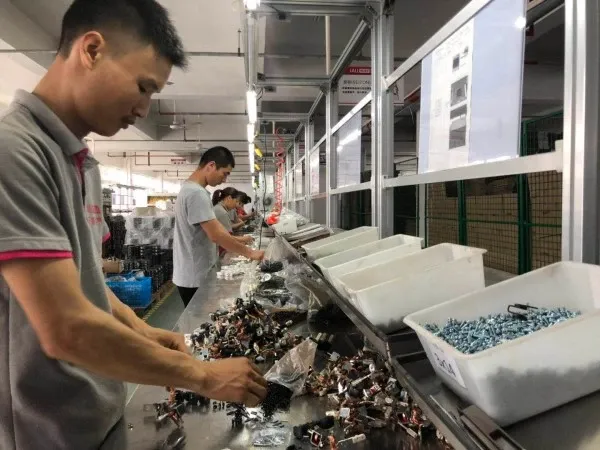

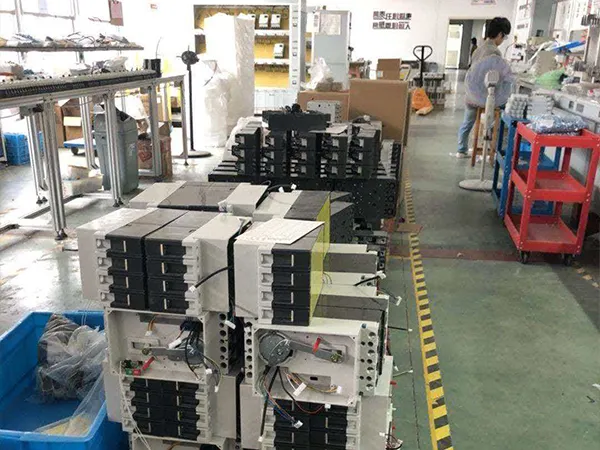

উৎপাদন

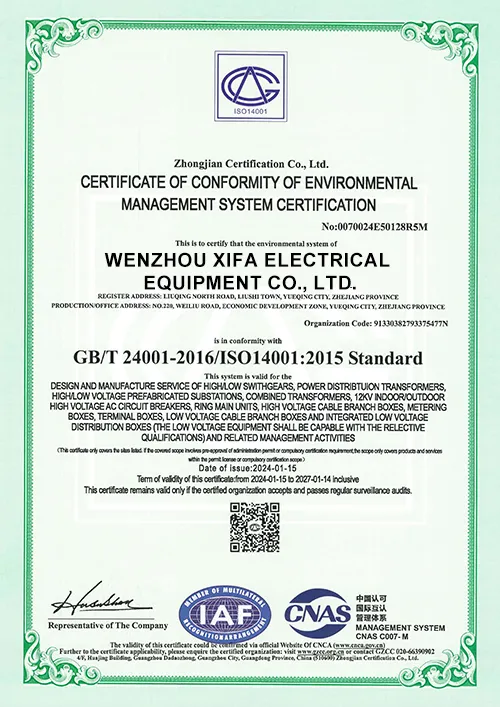

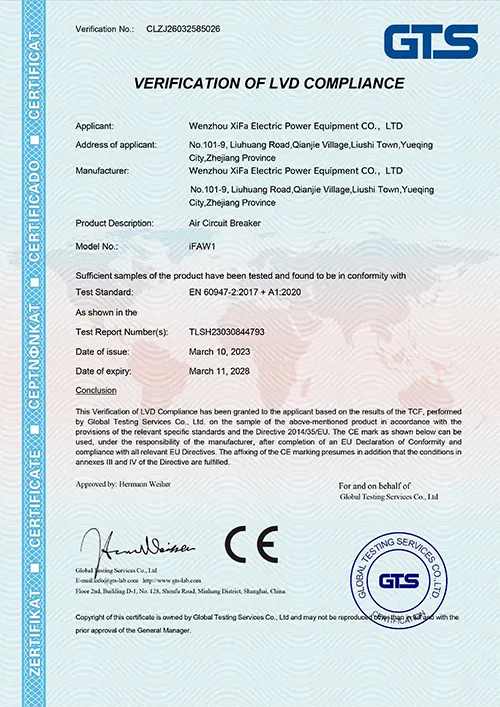

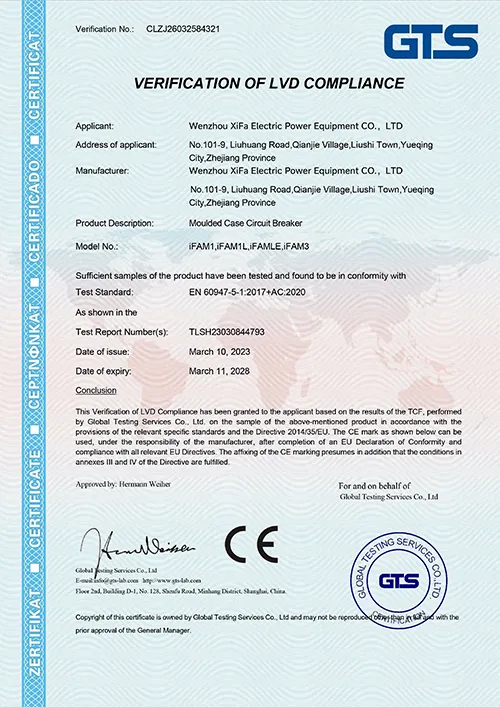

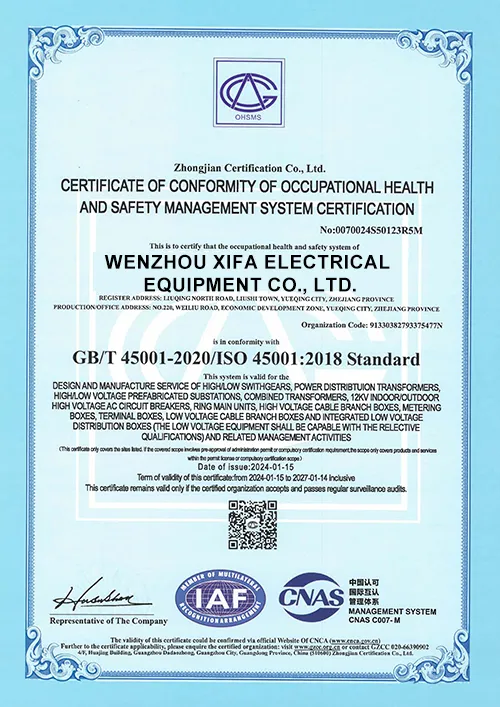

সার্টিফিকেট
