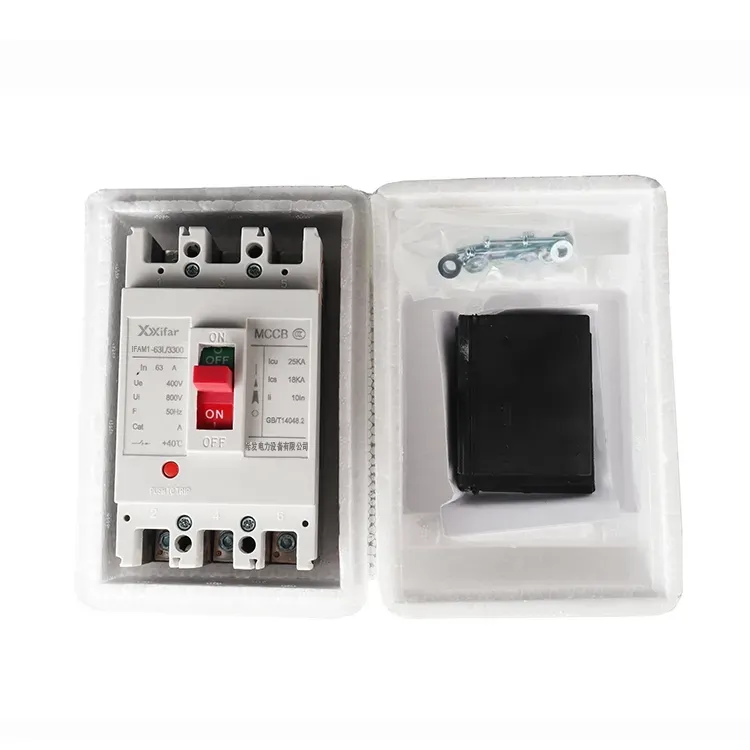

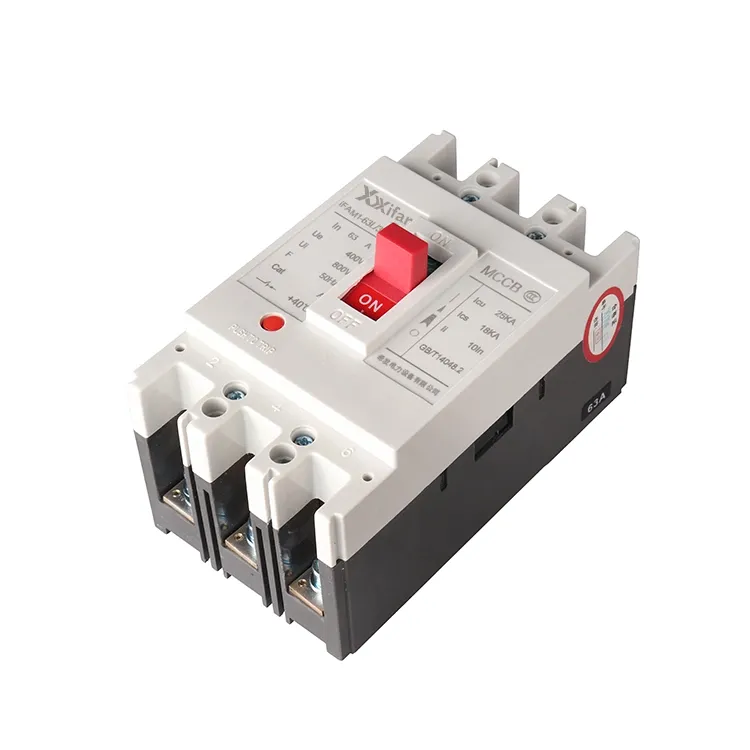

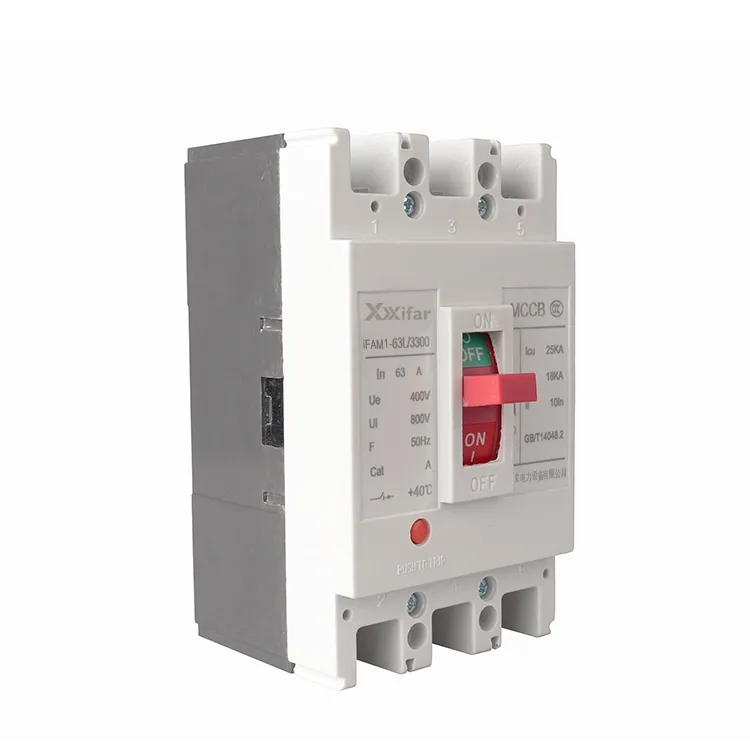

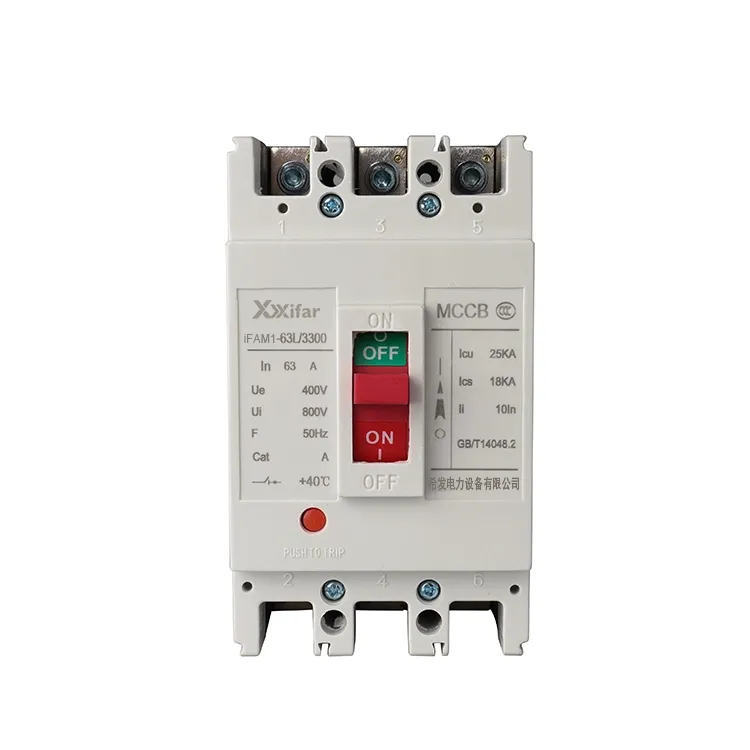

63a 3p মোল্ডেড কেস সার্কিট ব্রেকার

63a 3p মোল্ডেড কেস সার্কিট ব্রেকারগুলির অপারেটিং নীতিগুলি

(1) বর্তমান সেন্সিং এবং বাধা

63a 3p মোল্ডেড কেস সার্কিট ব্রেকারের ভিতরে, একটি সেন্সিং উপাদান সার্কিটের মধ্য দিয়ে প্রবাহিত কারেন্ট নিরীক্ষণ করে। যখন কারেন্ট একটি পূর্বনির্ধারিত স্তরের উপরে উঠে যায়, তখন এটি একটি চৌম্বকীয় শক্তি তৈরি করে যা ট্রিপিং মেকানিজমকে সক্রিয় করে। এটি ইলেক্ট্রোম্যাগনেটিক অ্যাকশনের নীতির উপর ভিত্তি করে পরিচিতিগুলিকে দ্রুত খুলতে এবং সার্কিট ভেঙে দেয়।

(2) তাপ সুরক্ষা

ওভারলোড অবস্থার অধীনে, একটি 63a 3p মোল্ডেড কেস সার্কিট ব্রেকারের তাপীয় উপাদান গরম হয়ে যায়। তাপমাত্রা বৃদ্ধির সাথে সাথে একটি বাইমেটাল স্ট্রিপ বেঁকে যায়, যা ঘুরে ঘুরে ট্রিপ মেকানিজমকে প্রকাশ করে এবং প্রধান সার্কিটটি সংযোগ বিচ্ছিন্ন করে। এটি অতিরিক্ত গরম হওয়া প্রতিরোধ করে এবং দীর্ঘায়িত ওভার কারেন্টের কারণে আগুনের ঝুঁকি হ্রাস করে।

(3) আন্ডার ভোল্টেজ এবং শান্ট ট্রিপিং

যখন সরবরাহ ভোল্টেজ একটি নির্দিষ্ট স্তরের নিচে নেমে যায়, তখন আন্ডার ভোল্টেজ রিলিজের আর্মেচারটি ড্রপ হয়ে যায়, যা ট্রিপ মেকানিজমকে ট্রিগার করে এবং সার্কিটটি খুলে দেয়। উপরন্তু, যখন শান্ট ট্রিপ ডিভাইসটি শক্তিপ্রাপ্ত হয়, তখন এর আর্মেচারটি ভিতরে টেনে নেয় এবং একই ট্রিপিং মেকানিজমকে সক্রিয় করে, মূল সার্কিটটি সংযোগ বিচ্ছিন্ন করে।

63a 3p মোল্ডেড কেস সার্কিট ব্রেকার এর প্রধান কাজ

(1) শর্ট সার্কিট সুরক্ষা

একটি শর্ট সার্কিটের ঘটনায়, কারেন্ট খুব উচ্চ মানের তীব্রভাবে বেড়ে যায়। 63a 3p মোল্ডেড কেস সার্কিট ব্রেকার প্রায় তাৎক্ষণিকভাবে সাড়া দেয়, যা গুরুতর বৈদ্যুতিক চাপ থেকে সরঞ্জামগুলিকে রক্ষা করতে সার্কিটটি খুলে দেয়।

(2) ওভারলোড সুরক্ষা

যদি লোড কারেন্ট নির্দিষ্ট সময়ের জন্য রেট করা মানকে অতিক্রম করে, 63a 3p মোল্ডেড কেস সার্কিট ব্রেকার স্বয়ংক্রিয়ভাবে ট্রিপ করবে। এটি ওয়্যারিং এবং সংযুক্ত সরঞ্জামের অতিরিক্ত গরম এবং ক্ষতি প্রতিরোধে সহায়তা করে।

(3) স্বয়ংক্রিয় সংযোগ বিচ্ছিন্ন

যখনই একটি ত্রুটি দেখা দেয়, 63a 3p মোল্ডেড কেস সার্কিট ব্রেকার ম্যানুয়াল হস্তক্ষেপ ছাড়াই পাওয়ার সাপ্লাই বন্ধ করে দিতে পারে। আরও, বৈদ্যুতিক সিস্টেমের মধ্যে সরঞ্জাম এবং কর্মীদের উভয়ের সুরক্ষায় ফাংশনটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

63a 3p মোল্ডেড কেস সার্কিট ব্রেকার পরামিতি:

একটি 63a 3p মোল্ডেড কেস সার্কিট ব্রেকার এবং মিনিয়েচার সার্কিট ব্রেকারের মধ্যে পার্থক্য

1. শর্ট-সার্কিট ব্রেকিং ক্ষমতা:

ফল্ট বাধা ক্ষমতা একটি স্পষ্ট পার্থক্য আছে. 63a 3p মোল্ডেড কেস সার্কিট ব্রেকারগুলি সাধারণত 400V এ প্রায় 36kA থেকে 120kA এর চূড়ান্ত ব্রেকিং ক্ষমতা প্রদান করে, যেখানে 63a 3p মিনিয়েচার সার্কিট ব্রেকারগুলি সাধারণত 6kA থেকে 10kA রেঞ্জের মধ্যে রেট করা হয়।

2. সুরক্ষা বৈশিষ্ট্যের সামঞ্জস্যতা:

একটি 63a 3p MCCB এর সাথে, ওভারলোড এবং শর্ট সার্কিট সুরক্ষা স্বাধীনভাবে সেট করা যেতে পারে এবং ট্রিপের মান ম্যানুয়ালি অ্যাডজাস্ট করা যেতে পারে। ইলেকট্রনিক ট্রিপ ইউনিট এমনকি মাল্টিস্টেজ সুরক্ষা প্রদান করতে পারে। বিপরীতে, একটি 63a 3p MCB-এর স্থির সুরক্ষা বৈশিষ্ট্য রয়েছে, যা মান B, C, বা D বক্ররেখার সাথে একটি সম্মিলিত তাপীয় চৌম্বক প্রক্রিয়া ব্যবহার করে যা সামঞ্জস্য করা যায় না।

3. ইনস্টলেশন এবং যান্ত্রিক শক্তি:

63a 3p মোল্ডেড কেস সার্কিট ব্রেকারগুলি সাধারণত আরও নিরাপদ সংযোগ নিশ্চিত করতে বোল্ট ব্যবহার করে মাউন্ট করা হয়। এটি তাদের উচ্চতর বর্তমান অ্যাপ্লিকেশন এবং কম্পনের সাথে পরিবেশের জন্য উপযুক্ত করে তোলে। 63a 3p MCBs, অন্যদিকে, স্ট্যান্ডার্ড 35mm DIN রেলগুলিতে দ্রুত ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, যা সুবিধাজনক কিন্তু কম যান্ত্রিক দৃঢ়তা প্রদান করে।

4. সাধারণ অ্যাপ্লিকেশন:

63a 3p MCCBs ব্যাপকভাবে মাধ্যমিক বা তৃতীয় স্তরে শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা, মোটর সুরক্ষা এবং ফিডার সার্কিটে ব্যবহৃত হয়। যাইহোক, 63A 3P MCBs প্রধানত চূড়ান্ত বিতরণ সার্কিট, যেমন আবাসিক বা বাণিজ্যিক ইনস্টলেশনে আলো এবং সকেট আউটলেটের জন্য তৈরি।
