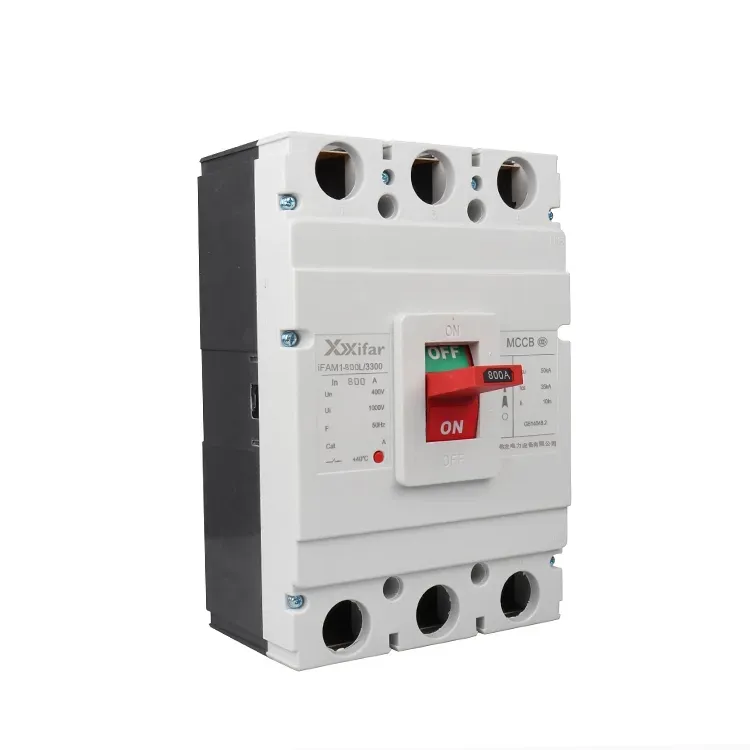

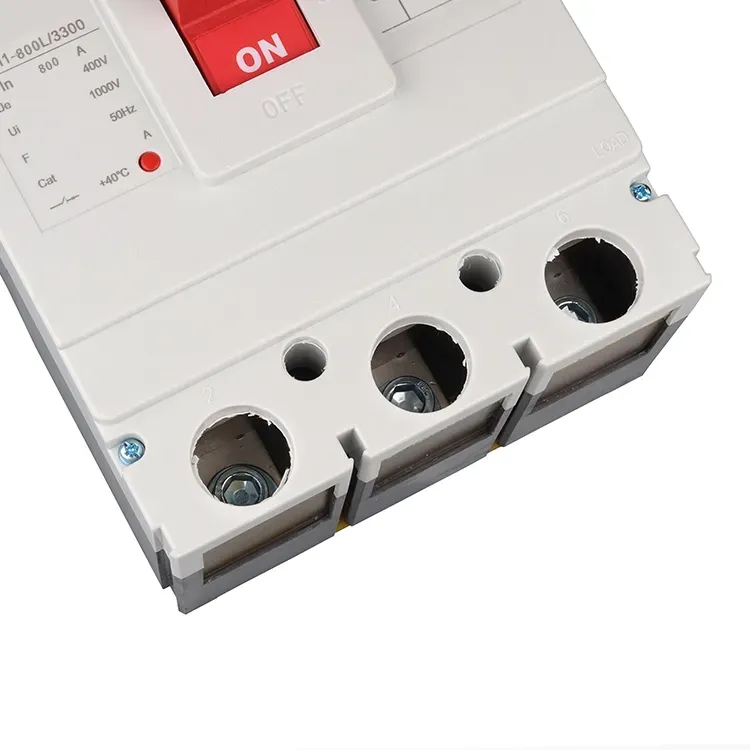

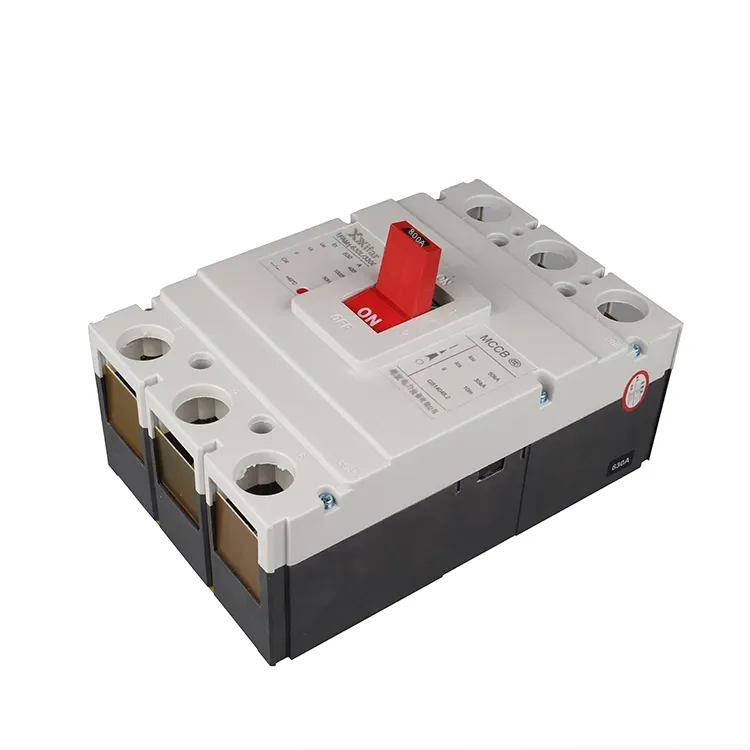

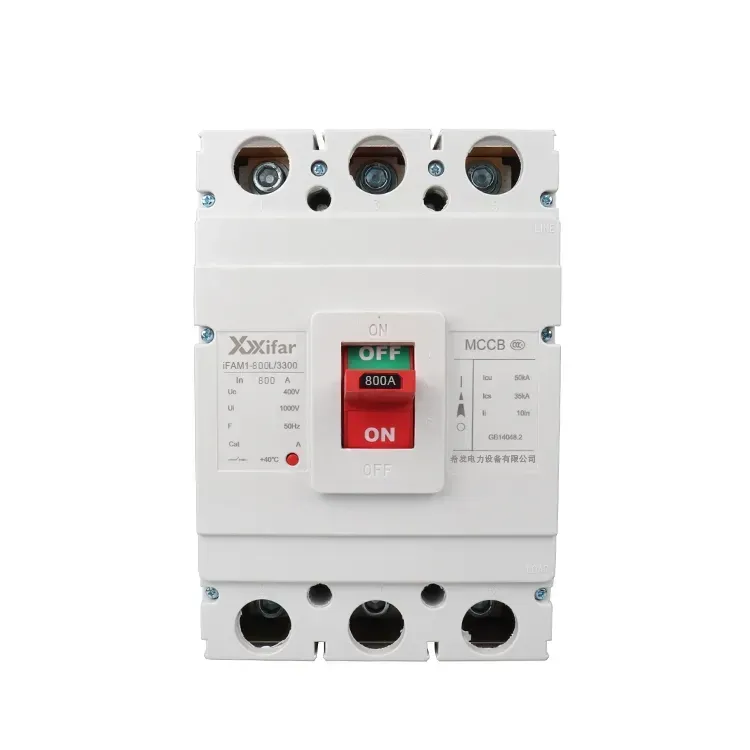

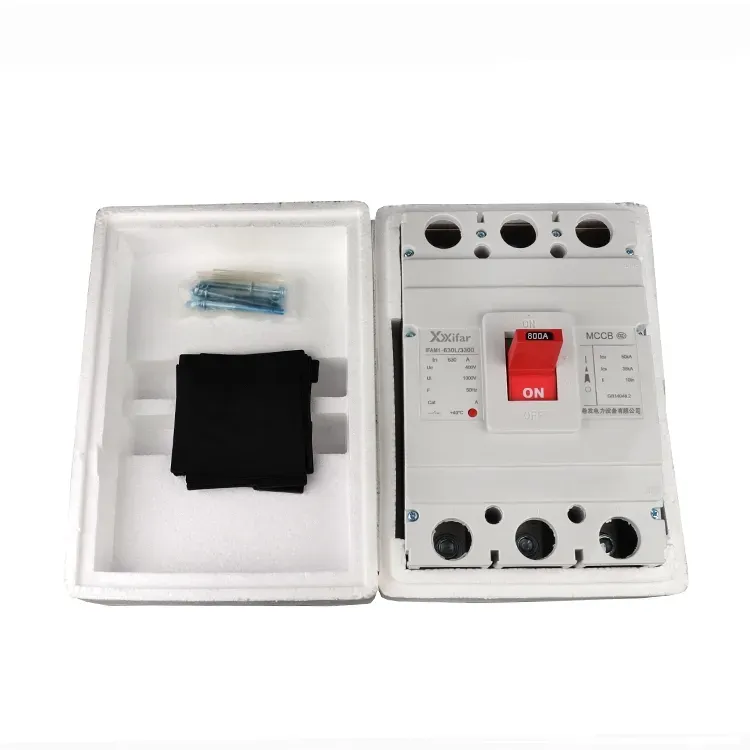

একটি 800 amp 4pole বৈদ্যুতিক mccb মোল্ডেড কেস সার্কিট ব্রেকার ক্লায়েন্টের বিভিন্ন চাহিদা মেটাতে তাপীয় চৌম্বকীয় ট্রিপ ইউনিট বা ইলেকট্রনিক ট্রিপ ইউনিট সজ্জিত করতে পারে। আরও বেশি, এক্সপেনশন ইউনিট, যেমন আন্ডারভোল্টেজ ট্রিপ কয়েল, অবশিষ্ট বর্তমান ডিভাইস এবং মোটর সুরক্ষা ইউনিট, একটি 800 amp 4pole বৈদ্যুতিক mccb মোল্ডেড কেস সার্কিট ব্রেকারকে অ্যাপ্লিকেশনের চাহিদা মেটাতে আরও ফাংশন অর্জন করতে দেয়। ভূমিকা সুরক্ষা ফাংশন নীচের হিসাবে দেখানো হয়.
যখন সার্কিট কারেন্ট রেট করা মানকে ছাড়িয়ে যায়, তখন একটি 800 amp 4pole ইলেকট্রিক mccb মোল্ডেড কেস সার্কিট ব্রেকারের বাইমেটাল স্ট্রিপ গরম হয়ে যায় এবং বাঁকে যায়, যা ট্রিপ মেকানিজমকে সক্রিয় করে। ট্রিপিং সময় কারেন্টের বর্গক্ষেত্রের বিপরীতভাবে সমানুপাতিক।
শর্ট সার্কিটের ক্ষেত্রে, একটি উচ্চ ফল্ট কারেন্ট ইলেক্ট্রোম্যাগনেটিক ফোর্স তৈরি করে, যা প্রায় তাত্ক্ষণিকভাবে ট্রিপ মেকানিজমকে চালিত করে।
এইভাবে, তাপীয় চৌম্বকীয় 800A 4 মেরু MCCB সাধারণত দুটি পর্যায়ে সুরক্ষা প্রদান করে, যা দীর্ঘ সময় বিলম্ব সুরক্ষা এবং তাত্ক্ষণিক সুরক্ষা। এটাকে নন সিলেক্টিভ টাইপও বলা হয়।
একটি 800 amp 4pole বৈদ্যুতিক mccb মোল্ডেড কেস সার্কিট ব্রেকারে একটি মাইক্রোপ্রসেসর সঠিক সুরক্ষা প্রদানের জন্য সার্কিট কারেন্টকে ক্রমাগত নিরীক্ষণ এবং গণনা করে।
একটি 800 amp 4pole বৈদ্যুতিক mccb মোল্ডেড কেস সার্কিট ব্রেকারে একটি প্রিসেট বিলম্ব শর্ট সার্কিট অবস্থার সময় সিলেক্টিভিটি অর্জনের জন্য প্রয়োগ করা হয়।
গুরুতর ত্রুটির পরিস্থিতিতে, 800 amp 4pole বৈদ্যুতিক mccb মোল্ড কেস সার্কিট ব্রেকার সার্কিটটিকে বিচ্ছিন্ন করতে দেরি না করে ট্রিপ করে।
এটি একটি 800 amp 4pole বৈদ্যুতিক mccb মোল্ডেড কেস সার্কিট ব্রেকারে গ্রাউন্ড ফল্ট স্রোত সনাক্ত এবং বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে।
এইভাবে, একটি ইলেকট্রনিক 800A 4P MCCB সাধারণত চারটি পর্যায়ে সুরক্ষা প্রদান করে, যা দীর্ঘ সময় বিলম্ব সুরক্ষা, স্বল্প সময়ের বিলম্ব, তাত্ক্ষণিক সুরক্ষা এবং গ্রাউন্ড ফল্ট সুরক্ষা। ইলেকট্রনিক 800A 4P MCCB কে সিলেক্টিভ টাইপ MCCBও বলা হয়।
| পণ্য মোড | মেরু | মাত্রা | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 |
| M1-63M | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 |
| M1-125L | 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 |
| M1-250L | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 |
| M1-250M | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 |
| M1-400 | 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 |
| M1-630 | 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 |
| M1-800 | 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 |
| M1-1250 | 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
একটি 800 amp 4pole বৈদ্যুতিক mccb মোল্ডেড কেস সার্কিট ব্রেকারগুলি একটি আন্ডারভোল্টেজ রিলিজ দিয়ে সজ্জিত হতে পারে যা সরবরাহ ভোল্টেজ একটি নির্দিষ্ট থ্রেশহোল্ডের নীচে নেমে গেলে স্বয়ংক্রিয়ভাবে 800A মোল্ডেড কেস সার্কিট ব্রেকারকে ট্রিপ করে।
কিছু সংস্করণ, যেমন ফুটো সুরক্ষা প্রকার, পৃথিবীর ফুটো সনাক্ত করতে পারে এবং বৈদ্যুতিক শক থেকে সুরক্ষা প্রদান করতে পারে।
মোটর সুরক্ষা MCCB গুলি বিশেষভাবে মোটর সার্কিটের জন্য ডিজাইন করা হয়েছে, প্রায়শই স্টার্টআপের সময় উচ্চ ইনরাশ স্রোত মিটমাট করার জন্য D টাইপ ট্রিপ বৈশিষ্ট্যগুলি ব্যবহার করে।
|
রেট করা ফ্রেম বর্তমান |
800 |
|
রেট ওয়ার্কিং কারেন্ট |
630A; 700A; 800A |
|
খুঁটির সংখ্যা |
3 মেরু + নিরপেক্ষ; 4 মেরু |
|
ফ্রিকোয়েন্সি |
50/60 Hz |
|
রেট ওয়ার্কিং ভোল্টেজ |
400 ভি; 415 ভি; 660 ভি; 690 ভি |
|
রেট ইনসুলেশন ভোল্টেজ |
800 V বা 1000 V |
|
চূড়ান্ত শর্ট সার্কিট ব্রেকিং ক্ষমতা |
50kA; 75kA |
|
পরিষেবা শর্ট সার্কিট ব্রেকিং ক্ষমতা |
35kA; 50kA |
|
মেকানিক্যাল সার্ভিস লাইফ |
10000 বার |
|
বৈদ্যুতিক পরিষেবা জীবন |
2000 বার |
|
চাপ দূরত্ব |
≤100 মিমি |
