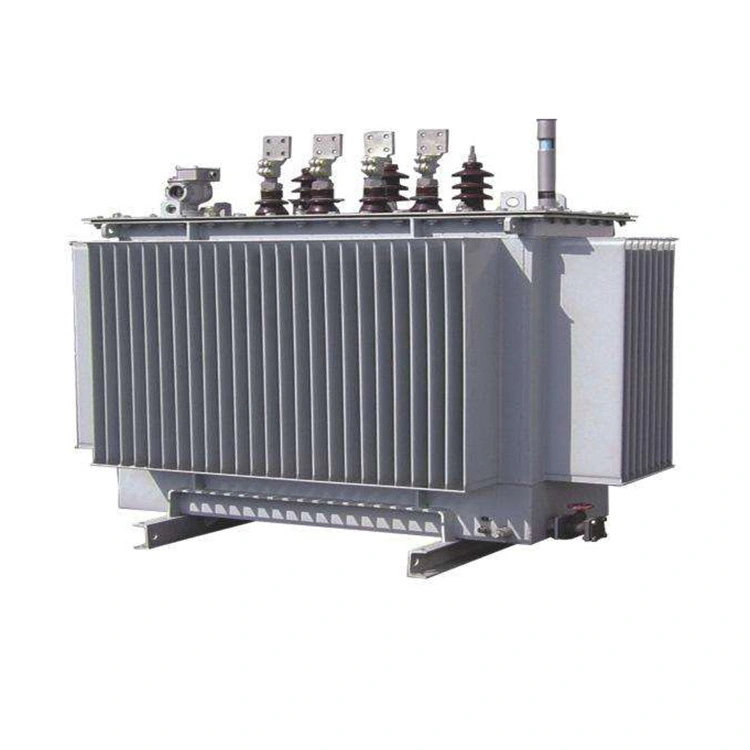

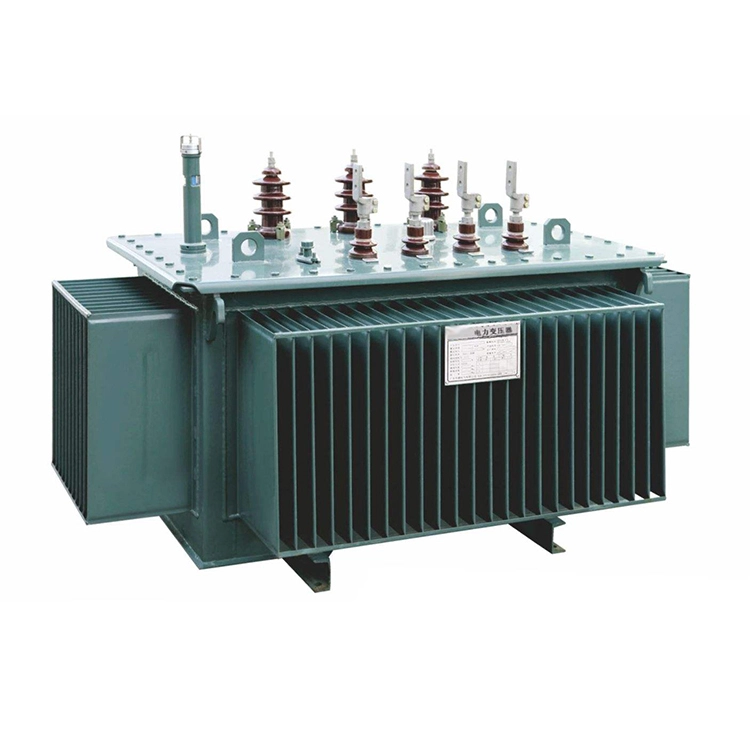

800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমার

800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমার একটি নতুন ধরনের শক্তি সঞ্চয়কারী উপাদান দিয়ে তৈরি। এর মূল উপাদান— নিরাকার খাদ দিয়ে তৈরি, উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা এবং অত্যন্ত কম হিস্টেরেসিস ক্ষতির বৈশিষ্ট্যযুক্ত, যা উল্লেখযোগ্যভাবে নো লোড শক্তির দক্ষতা বাড়াতে পারে এবং GB/T 20052 বা IEC 60076 মান মেনে চলে। ‌এবং এর শীতল করার পদ্ধতি হল তেলে নিমজ্জিত।

800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমারের সিল করা কাঠামো ≤1000m উচ্চতা এবং ≤55K এর পরিবেশগত তাপমাত্রা বৃদ্ধি সহ, আর্দ্রতা প্রমাণ এবং ক্ষয়-প্রতিরোধী, বহিরঙ্গন বা অন্দর সাবস্টেশনের জন্য উপযুক্ত।

এই 800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমারের সবচেয়ে বড় সুবিধা হল অত্যন্ত কম লোড লস না থাকা। এই ট্রান্সফরমারটি প্রায় 300–450W (সিলিকন স্টিল শীটের তুলনায় যা প্রায় 1000–1500W), যা ঐতিহ্যবাহী সিলিকন স্টিল শীট ট্রান্সফরমার থেকে 60 থেকে 75% কম। একই সময়ে, এটির কম শব্দ (≤55 থেকে 60 dB), শক্তিশালী ওভারলোড ক্ষমতা, দীর্ঘ জীবনকাল এবং সাধারণত 25 থেকে 30 বছর ব্যবহার করা যেতে পারে। যাইহোক, খরচ বেশি (সিলিকন স্টিল শীট সহ একই স্পেসিফিকেশনের ট্রান্সফরমারের তুলনায় প্রায় 20% থেকে 40% বেশি ব্যয়বহুল)।

তাই, 800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমার উচ্চ শক্তি দক্ষতার প্রয়োজনীয়তা সহ শিল্প, বাণিজ্যিক বা বিদ্যুৎ বিতরণের পরিস্থিতির জন্য উপযুক্ত।

প্রযুক্তিগত পরামিতি:

প্রশ্ন: কেন 800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমারের লোড লস সিলিকন স্টিল শীট দিয়ে তৈরি একই ক্ষমতার ট্রান্সফরমারের তুলনায় উল্লেখযোগ্যভাবে কম নয়?

A:প্রথমত, নিরাকার খাদ স্ট্রিপের পুরুত্ব মাত্র 20 থেকে 30 µm, যা প্রচলিত সিলিকন স্টিল শীটের পুরুত্বের প্রায় এক দশমাংশ (230 থেকে 350 µm)। সম্পর্ক অনুসারে যে এডি কারেন্ট লস বেধের বর্গক্ষেত্রের সমানুপাতিক, 800 কেভিএ কোরে এডি কারেন্ট লস উল্লেখযোগ্যভাবে হ্রাস পেয়েছে। একই সময়ে, নিরাকার খাদটির প্রতিরোধ ক্ষমতা সিলিকন স্টিলের শীটের তুলনায় প্রায় 2.5 গুণ বেশি, যা চৌম্বকীয় প্রবাহের পরিবর্তনের সময় স্তরগুলির মধ্যে প্রবর্তিত বর্তমান ক্ষতিকে আরও দুর্বল করে।

দ্বিতীয়ত, হিস্টেরেসিস লুপটি সংকীর্ণ এবং জবরদস্তি কম। নিরাকার খাদ শস্য সীমানা ত্রুটি ছাড়া একটি নিরাকার গঠন আছে, এবং চৌম্বকীয় ডোমেন ফ্লিপিং প্রতিরোধের ছোট। জবরদস্তি সিলিকন স্টিল শীটের 1/3 থেকে 1/5 মাত্র। এটি চৌম্বকীয়করণের প্রতিটি চক্রের জন্য প্রয়োজনীয় শক্তি উল্লেখযোগ্যভাবে হ্রাস করে এবং হিস্টেরেসিস ক্ষতি হ্রাস করে।

তৃতীয়ত, কাজের চৌম্বকীয় প্রবাহের ঘনত্বের নকশা তুলনামূলকভাবে কম। 800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমারের জন্য, রেট করা চৌম্বকীয় ফ্লাক্স ঘনত্ব সাধারণত 1.35 থেকে 1.45T তে সেট করা হয়, যা সিলিকন স্টিল শীটগুলির 1.65 থেকে 1.75T থেকে কম। যেহেতু লোহার ক্ষয় চৌম্বকীয় প্রবাহের ঘনত্বের বর্গক্ষেত্র বা উচ্চতর শক্তির সমানুপাতিক, তাই চৌম্বকীয় প্রবাহের ঘনত্ব যথাযথভাবে হ্রাস করলে একক ভর হ্রাসে উল্লেখযোগ্য হ্রাস হতে পারে।

উপরোক্ত পদ্ধতির উপর ভিত্তি করে, একটি 800kva নিরাকার খাদ তেল নিমজ্জিত ট্রান্সফরমারের কোন লোড লস সাধারণত S13 বা S14 গ্রেডের সিলিকন স্টিল শীট সহ একই ক্ষমতার ট্রান্সফরমারের 30% থেকে 40% হয়। এটি বিদ্যুৎ বিতরণের পরিস্থিতির জন্য বিশেষভাবে উপযুক্ত যেখানে সরঞ্জামগুলি প্রায়শই হালকা লোড বা স্ট্যান্ডবাই অবস্থায় থাকে।

প্রক্রিয়াকরণে নিরাকার খাদ ট্রান্সফরমার

যন্ত্রপাতি

পরীক্ষা কেন্দ্র

শিপিং এ ট্রান্সফরমার
