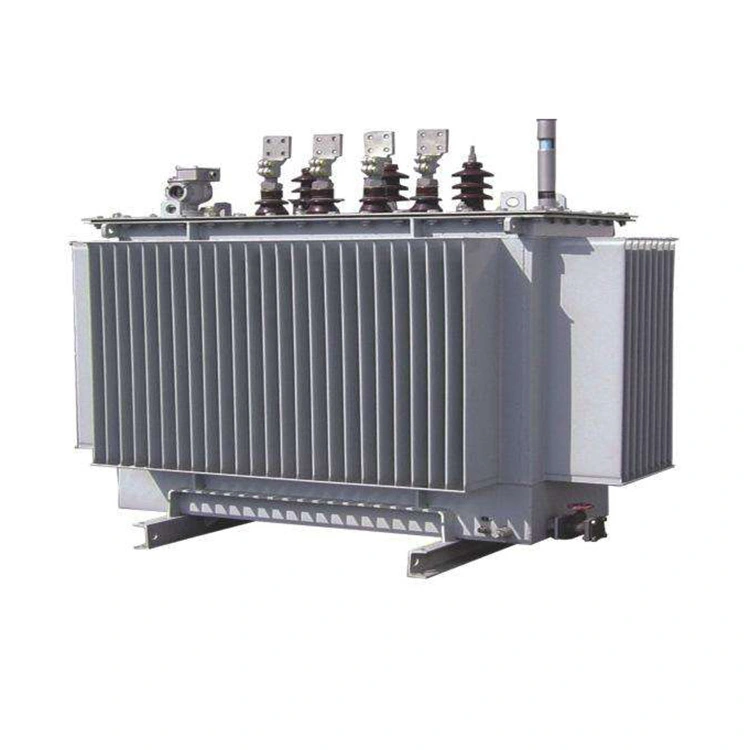

33kv 2.5 Mva তেল নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমার

33kv 2.5 mva তেলে নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমারের কোর লোহা ভিত্তিক নিরাকার খাদ স্ট্রিপগুলির বন্ধ লুপ উইন্ডিং দ্বারা তৈরি করা হয়। স্তরিত বায়ু ফাঁক ছাড়া সমন্বিত কাঠামো উল্লেখযোগ্যভাবে হিস্টেরেসিস এবং এডি বর্তমান ক্ষতি হ্রাস করে। ঐতিহ্যগত সিলিকন ইস্পাত কোরের সাথে তুলনা করে, কোনো লোড লস অনেক কমে যায়। মূল কলাম এবং জোয়াল ইপোক্সি গ্লাস আঠালো দ্বারা একসাথে বন্ধন করা হয়, সামগ্রিক অনমনীয়তাকে শক্তিশালী করে এবং কার্যকরভাবে অপারেটিং কম্পন এবং শব্দ দমন করে।

33kv 2.5 mva তেলে নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমারের উইন্ডিংগুলি উচ্চ বিশুদ্ধতা কপার কন্ডাক্টর ব্যবহার করে এবং উচ্চ ভোল্টেজের অবস্থার জন্য উপযুক্ত একটি মাল্টি-লেয়ার ইনসুলেশন লেপ প্রক্রিয়ার সাথে মিলিত হয়। উন্নত সর্পিল এবং ক্রমাগত ইন্টারলিভড ওয়াইন্ডিং স্ট্রাকচারের সাথে মিলিত হয়ে, এটি ঘুরার বৈদ্যুতিক ক্ষেত্রকে সমানভাবে বিতরণ করে, যা ইনসুলেশন সহনশীলতা এবং বিকৃতির প্রতিরোধকে উন্নত করে। 33kv 2.5 mva তেলে নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমারের উচ্চ ভোল্টেজ সাইড ±2×2.5% কোনো উত্তেজনা ভোল্টেজ রেগুলেশন গিয়ারস দিয়ে সজ্জিত, যা গ্রিড ভোল্টেজ ওঠানামার নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে অবিকল মানিয়ে নিতে পারে।

ঢেউতোলা ইস্পাত প্লেটের অবিচ্ছেদ্য ঢালাই দ্বারা বক্স বডি গঠিত হয়। ঢেউতোলা শেলের অভিযোজিত তাপ বিনিময় কাঠামোর উপর নির্ভর করে, এটি দীর্ঘমেয়াদী ক্রমাগত অপারেশনের জন্য উপযুক্ত একটি বাহ্যিক তাপ অপচয় যন্ত্রের প্রয়োজন ছাড়াই নিরোধক তেলের দক্ষ প্রাকৃতিক সঞ্চালন শীতল অর্জন করতে পারে। 33kv 2.5 mva তেলে নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমারটি IEC 296 মান অনুসারে পরিবেশ বান্ধব খনিজ নিরোধক তেল দিয়ে ভরা, যা চমৎকার তাপ পরিবাহিতা এবং নিরোধক কর্মক্ষমতাকে একত্রিত করে, কার্যকরভাবে অভ্যন্তরীণ লাইভ উপাদানগুলিকে বিচ্ছিন্ন করে এবং নিরোধক ভাঙ্গনের ঝুঁকি এড়ায়।

প্রযুক্তিগত পরামিতি:

মূল বৈশিষ্ট্য:

1. অতি শক্তি সঞ্চয়: নিরাকার অ্যালয় কোর ব্যবহার করে, প্রচলিত S9/S11 ধরনের সিলিকন স্টিল শীট ট্রান্সফরমারের তুলনায় লোড লস প্রায় 70% থেকে 80% কমে যায়। 33kv 2.5 mva তেলে নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমার গ্রামীণ পাওয়ার গ্রিড এবং শিল্পগুলিতে দীর্ঘমেয়াদী অপারেশনের জন্য বিশেষভাবে উপযুক্ত যেখানে লোড সবসময় পূর্ণ ক্ষমতায় থাকে না।

2. সম্পূর্ণ সিল করা রক্ষণাবেক্ষণ মুক্ত: তেলের ট্যাঙ্কটি একটি সম্পূর্ণ সিল করা কাঠামো গ্রহণ করে যাতে তেল বাতাসের সাথে যোগাযোগ না করে, নিরোধক তেলকে স্যাঁতসেঁতে এবং বার্ধক্য থেকে এড়াতে। 33kv 2.5 mva তেলে নিমজ্জিত নিরাকার অ্যালয় কোর ট্রান্সফরমার 50 বছরের রক্ষণাবেক্ষণ-মুক্ত জীবনকাল অর্জন করতে পারে এবং কঠোর বহিরঙ্গন পরিবেশের জন্য উপযুক্ত।

3.উচ্চ নির্ভরযোগ্যতা: কম ভোল্টেজের ওয়াইন্ডিং তামার ফয়েল দিয়ে ক্ষতবিক্ষত হয়, যখন উচ্চ ভোল্টেজ ওয়াইন্ডিং তামার তার দিয়ে ক্ষত হয়। শক্তিশালী শর্ট সার্কিট প্রতিরোধ এবং বজ্রপাতের প্রতিরোধের সাথে, গঠনটি কমপ্যাক্ট,

প্রক্রিয়াকরণে নিরাকার খাদ ট্রান্সফরমার

যন্ত্রপাতি

পরীক্ষা কেন্দ্র

শিপিং এ ট্রান্সফরমার
