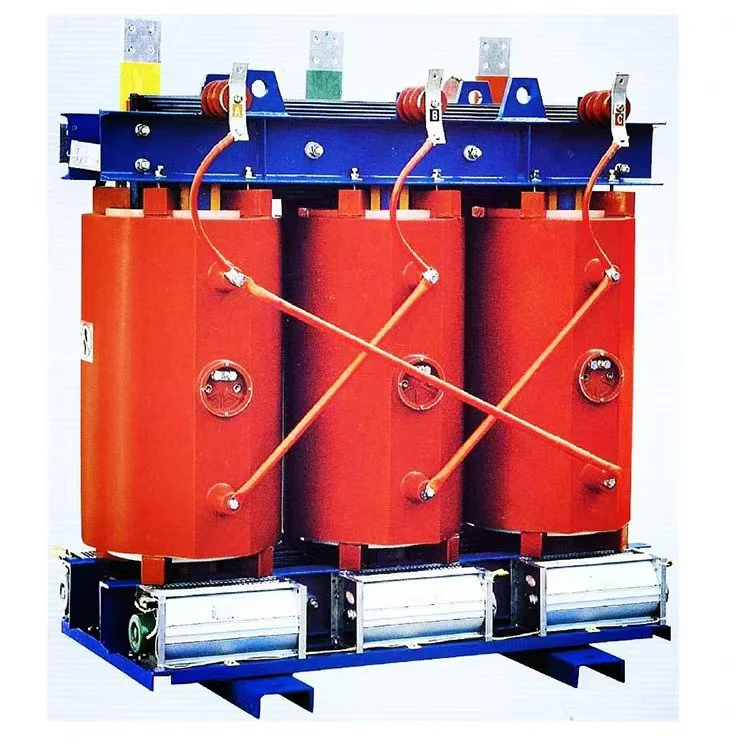

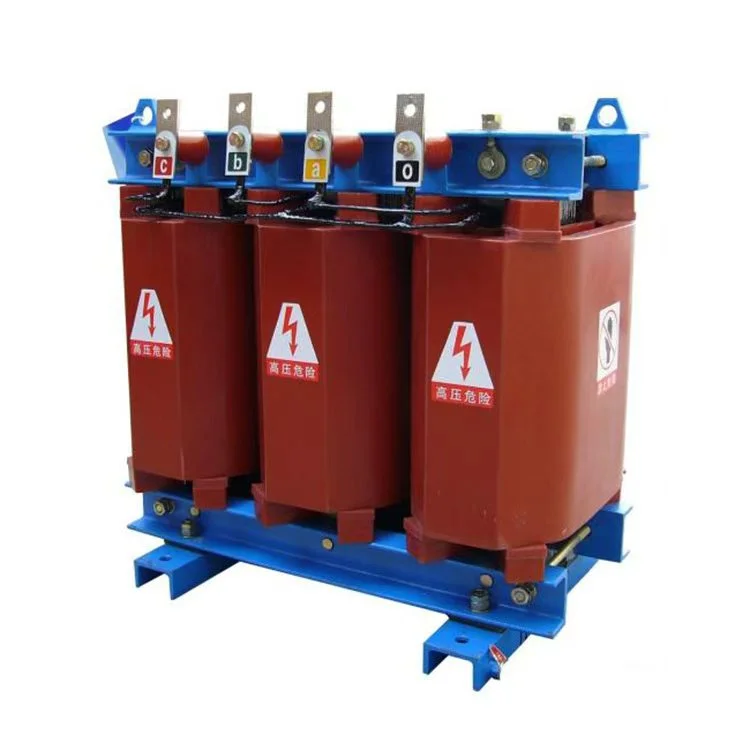

কপার 160 KVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন ট্রান্সফরমার

নির্ভরযোগ্য ভোল্টেজ ট্রান্সফরমেশনের প্রয়োজন হয় এমন শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য, Wenzhou Xifa Electrical Equipment Co., Ltd. দ্বারা নির্মিত কপার 160 kVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন ট্রান্সফরমার, ব্যতিক্রমী দক্ষতা, নিরাপত্তা এবং দীর্ঘমেয়াদী কর্মক্ষমতা প্রদান করে। এই ট্রান্সফরমারটি মাঝারি ভোল্টেজ 6.6kV থেকে কম ভোল্টেজ 440V থেকে নেমে আসে, এটি ভারী যন্ত্রপাতি, মোটর নিয়ন্ত্রণ কেন্দ্র, এবং কারখানা, খনি এবং বিদেশী প্রকল্পগুলিতে বিতরণ প্যানেল পাওয়ার জন্য আদর্শ করে তোলে।
তেল ভর্তি ইউনিটের বিপরীতে, তামার 160 kVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন ট্রান্সফরমার ডিজাইন আগুনের ঝুঁকি এবং নিয়ন্ত্রণের প্রয়োজনীয়তা দূর করে, যখন তামার উইন্ডিংগুলি উচ্চতর পরিবাহিতা এবং তাপীয় কার্যক্ষমতা প্রদান করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

কপার 160 kVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন ট্রান্সফরমারের তারের পদ্ধতি

ট্রান্সফরমারের ইনপুট এবং আউটপুট টার্মিনালগুলিকে শর্ট সার্কিট করুন, তারপরে সংক্ষিপ্ত টার্মিনাল এবং গ্রাউন্ড তারের মধ্যে নিরোধক প্রতিরোধের পরীক্ষা করতে একটি মেগোহমিটার ব্যবহার করুন। 1000V megohmmeter ব্যবহার করার সময়, প্রতিরোধের মান 2 MΩ এর বেশি হওয়া উচিত।

ইনপুট এবং আউটপুট পাওয়ার তারের ক্রস সেকশন বর্তমান রেটিং প্রয়োজনীয়তা পূরণ করা উচিত। বর্তমান ঘনত্ব প্রতি মিমি² 2-2.5 এ কনফিগার করার পরামর্শ দেওয়া হয়।

ট্রান্সফরমার টার্মিনাল ব্লকে বাসবারের রং অনুযায়ী তিনটি ফেজ ইনপুট এবং আউটপুট পাওয়ার তারের সংযোগ করুন: হলুদ থেকে ফেজ এ, সবুজ থেকে ফেজ বি এবং লাল থেকে ফেজ সি। নিউট্রাল তারটি কপার 160 kVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন টার্মিনাল ট্রান্সফরমারের সাথে সংযুক্ত করা উচিত। গ্রাউন্ড ওয়্যারটি ট্রান্সফরমার ঘেরের সাথে সংযুক্ত করা উচিত। সঠিক কিনা তা নিশ্চিত করতে ইনপুট এবং আউটপুট ওয়্যারিং পরীক্ষা করুন।

প্রথমে তামার 160 kVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন ট্রান্সফরমার কোনও লোড অবস্থায় এনার্জাইজ করুন, ইনপুট এবং আউটপুট ভোল্টেজগুলি প্রয়োজনীয়তা পূরণ করে কিনা তা পর্যবেক্ষণ করুন এবং পরিমাপ করুন। একই সময়ে, ইউনিটের ভিতরে কোন অস্বাভাবিক অবস্থার জন্য পরীক্ষা করুন, যেমন অস্বাভাবিক শব্দ, আর্কিং, অদ্ভুত গন্ধ ইত্যাদি। যদি কোন অস্বাভাবিকতা পাওয়া যায়, অবিলম্বে ইনপুট পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন।

কোনো লোড পরীক্ষা সম্পূর্ণ না হওয়ার পরে এবং সবকিছু স্বাভাবিক হওয়ার পরে, লোড সংযোগ করা যেতে পারে।

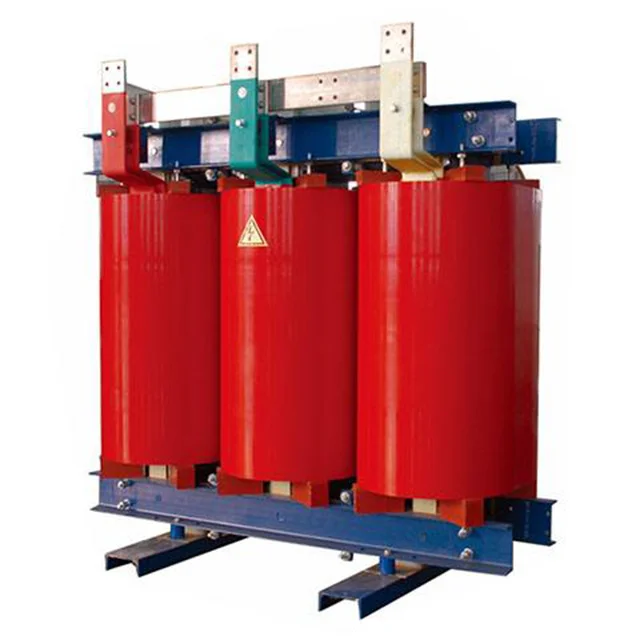

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

পণ্য পরামিতি:

নাম	কপার 160 kVA 6.6kV 440V ড্রাই টাইপ স্টেপ ডাউন ট্রান্সফরমার
রেট ক্যাপাসিটি	160kva
প্রাথমিক ভোল্টেজ	6.6KV
সেকেন্ডারি ভোল্টেজ	0.4/0.415 কেভি
নিরোধক উপাদান	ঢালাই রজন
ভেক্টর গ্রুপ	Dyn11 Yyn0
নো-লোড লস (P0)	গ্রাহকের প্রয়োজনের উপর ভিত্তি করে
লোড লস (Pk)@120°C	গ্রাহকের প্রয়োজনের উপর ভিত্তি করে
ইম্পিডেন্স ভোল্টেজ (ইউকে)	৬%
নিরোধক ক্লাস	CLASS F বা H
কুলিং পদ্ধতি	ওনাফ ওনাফ
আংশিক স্রাব	10 পিসির কম
