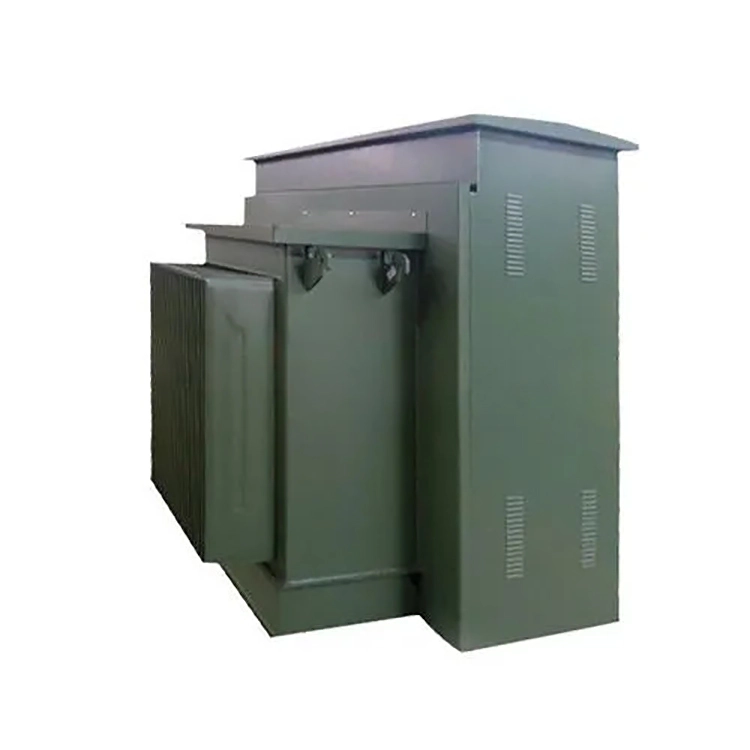

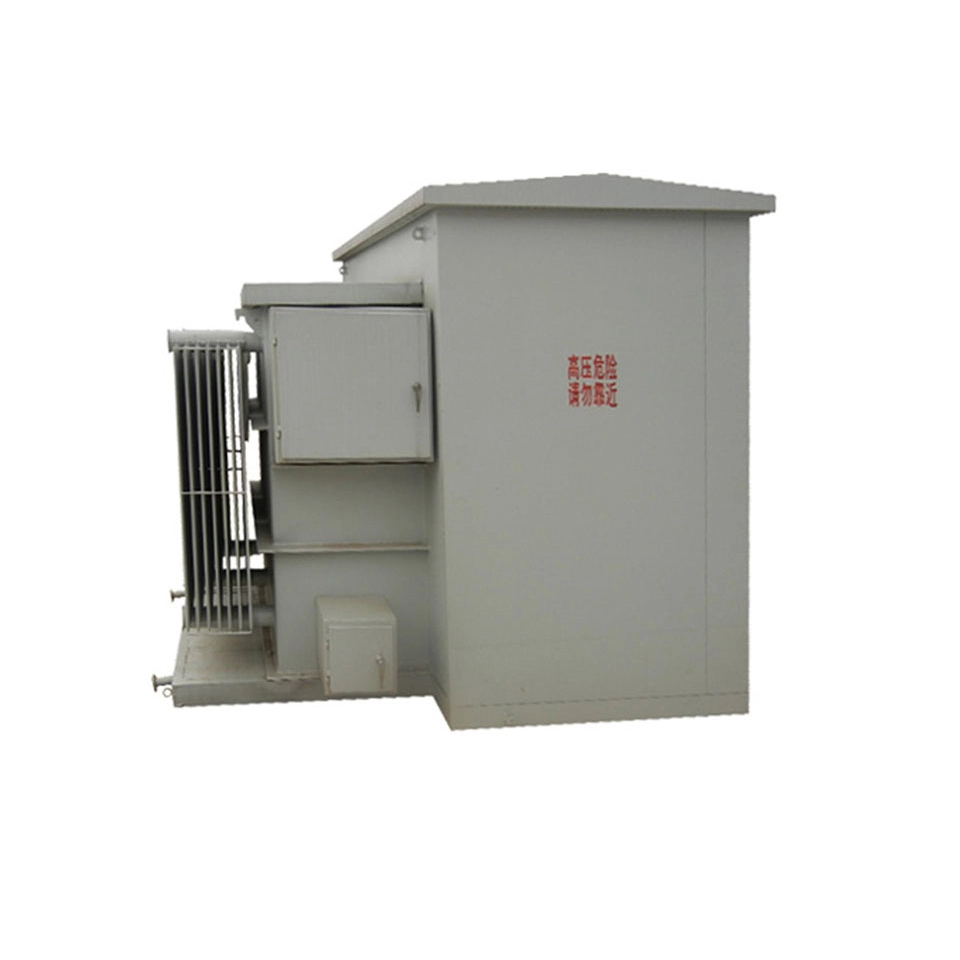

100 Kva 3 ফেজ প্যাডমাউন্টেড ট্রান্সফরমার

100 kva 3 ফেজ প্যাড মাউন্ট করা ট্রান্সফরমার হল একটি ইন্টিগ্রেটেড আউটডোর পাওয়ার ডিস্ট্রিবিউশন সম্পূর্ণ সরঞ্জাম। ক্যাবিনেটের অভ্যন্তরটি তিনটি স্বাধীন চেম্বারে বিভক্ত: উচ্চ ভোল্টেজ চেম্বার, ট্রান্সফরমার চেম্বার এবং কম ভোল্টেজ চেম্বার।

এটি উচ্চ ভোল্টেজ সুইচ, ফিউজ, লাইটনিং অ্যারেস্টার, মেইন ট্রান্সফরমার বডি, লো ভোল্টেজ ডিস্ট্রিবিউশন সুইচ, মিটার এবং বিভিন্ন সুরক্ষা ডিভাইসকে একীভূত করে। সামগ্রিক বিন্যাস ঝরঝরে এবং কমপ্যাক্ট, এবং আলাদা পাওয়ার ডিস্ট্রিবিউশন রুম তৈরি করার প্রয়োজন নেই।

ট্রান্সফরমারের স্ট্যান্ডার্ড ভোল্টেজ স্পেসিফিকেশন। এটি Dyn11 সংযোগ গ্রুপ গ্রহণ করে এবং 50 হার্টজ শিল্প ফ্রিকোয়েন্সিতে কাজ করে। উচ্চ এবং নিম্ন ভোল্টেজের রেট করা স্রোতগুলি প্রয়োজনীয়তা মেটাতে মেলে। ট্রান্সফরমারের ট্রান্সমিশন কর্মক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য। 100 kva 3 ফেজ প্যাড মাউন্ট করা ট্রান্সফরমারের চমৎকার তাপ অপচয় করার ক্ষমতা রয়েছে। এটির দুটি কুলিং ফর্ম রয়েছে: তেল নিমজ্জিত স্ব-কুলিং এবং শুষ্ক টাইপ এয়ার কুলিং। এটি ধুলো এবং বৃষ্টি বিরুদ্ধে প্রতিরক্ষামূলক বৈশিষ্ট্য আছে.

অপারেটিং ক্ষতি কম, চলমান শব্দ ছোট, এবং এটি ওভারলোড, শর্ট সার্কিট এবং বজ্রপাতের জন্য একাধিক সুরক্ষা সুরক্ষা ব্যবস্থা দিয়ে সজ্জিত। এটির শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা রয়েছে, দীর্ঘ সময়ের জন্য জটিল বহিরঙ্গন পরিবেশগত ক্রিয়াকলাপের সাথে খাপ খাইয়ে নিতে পারে, চমৎকার বিদ্যুৎ সরবরাহের স্থিতিশীলতা রয়েছে এবং পরবর্তী রক্ষণাবেক্ষণ এবং মেরামত তুলনামূলকভাবে সহজ।

প্রযুক্তিগত স্পেসিফিকেশন:

প্রশ্ন: একটি 100 kva 3 ফেজ প্যাডমাউন্টেড ট্রান্সফরমারের জন্য, যখন এটি বাইরে ইনস্টল করা হয়, কেন দুটি কনফিগারেশন আলাদা করতে হবে, যেমন "রিং নেটওয়ার্ক ফিডার টাইপ" এবং "রেডিয়াল ফিডার টাইপ"?

উত্তর: রেডিয়েশন ফিডার কনফিগারেশনের অধীনে, ট্রান্সফরমারের প্রাথমিক দিকটি শুধুমাত্র একটি তারের সাথে সংযুক্ত থাকে এবং ভিতরে কোন লোড সুইচ নেই, যার ফলে একটি সাধারণ কাঠামো এবং কম খরচ হয়। যাইহোক, এই পদ্ধতির মারাত্মক অসুবিধা হল যে যখন 100 kva 3 ফেজ প্যাডমাউন্টেড ট্রান্সফরমারের রক্ষণাবেক্ষণের প্রয়োজন হয় বা তারের এই অংশটি ব্যর্থ হয়, তখন সম্পূর্ণ ফিডার পাওয়ার সাপ্লাই বন্ধ করে দিতে হবে, যার ফলে একই লাইনে থাকা সমস্ত ডাউনস্ট্রিম ব্যবহারকারীদের সম্পূর্ণরূপে পাওয়ার বন্ধ করতে হবে। পাওয়ার সাপ্লাই নির্ভরযোগ্যতা সম্পূর্ণরূপে একটি একক চ্যানেলের ধারাবাহিকতার উপর নির্ভর করে।

রিং নেটওয়ার্ক ফিডার কনফিগারেশনের অধীনে, 100 kva 3 ফেজ প্যাডমাউন্টেড ট্রান্সফরমারের প্রাথমিক দিকটি দুটি ইনকামিং ইন্টারফেস পোর্ট এবং একটি বিল্ট-ইন লোড সুইচ দিয়ে সংরক্ষিত আছে, যা রিং নেটওয়ার্ক সার্কিটের সাথে সিরিজে সংযুক্ত করা যেতে পারে। যখন ট্রান্সফরমারটিকে নিজেই অপারেশন থেকে বের করে নেওয়ার প্রয়োজন হয় বা একপাশে একটি কেবল ব্যর্থ হয়, তখন রিং নেটওয়ার্ক থেকে 100 kva 3 ফেজ প্যাডমাউন্ট করা ট্রান্সফরমারকে বিচ্ছিন্ন করার জন্য লোড সুইচটি চালিত করা যেতে পারে, রিং নেটওয়ার্কের মূল ট্রাঙ্ক লাইনের ধারাবাহিকতা বজায় রেখে, অন্যান্য ব্যবহারকারীদেরকে সক্ষম করে, অন্যান্য ব্যবহারকারীদের সেই লক্ষ্যের মাধ্যমে বিদ্যুৎ সরবরাহ করা যায়। মেইন লাইনে বাধা না দিয়ে রক্ষণাবেক্ষণ এবং তারের ত্রুটি শুধুমাত্র বিদ্যুৎ বিভ্রাট এলাকা প্রসারিত না করে ত্রুটিপূর্ণ অংশকে বিচ্ছিন্ন করে। যদিও এই কনফিগারেশনটি একটি প্রাথমিক সাইড সুইচ সরঞ্জাম এবং একটি দ্বিতীয় ইনকামিং বুশিং যোগ করে, খরচ প্রায় 15% থেকে 20% বৃদ্ধি পায়, তবে বিতরণ ব্যবস্থার পাওয়ার প্রাপ্যতা সূচকগুলিকে উল্লেখযোগ্যভাবে উন্নত করে৷

যন্ত্রপাতি

পণ্য বিবরণ

রিং টাইপ

টার্মিনাল টাইপ

ট্রান্সফরমার বডি

প্রক্রিয়াধীন পণ্য

পরীক্ষা কেন্দ্র

উইন্ডিং ওয়ার্কশপ
