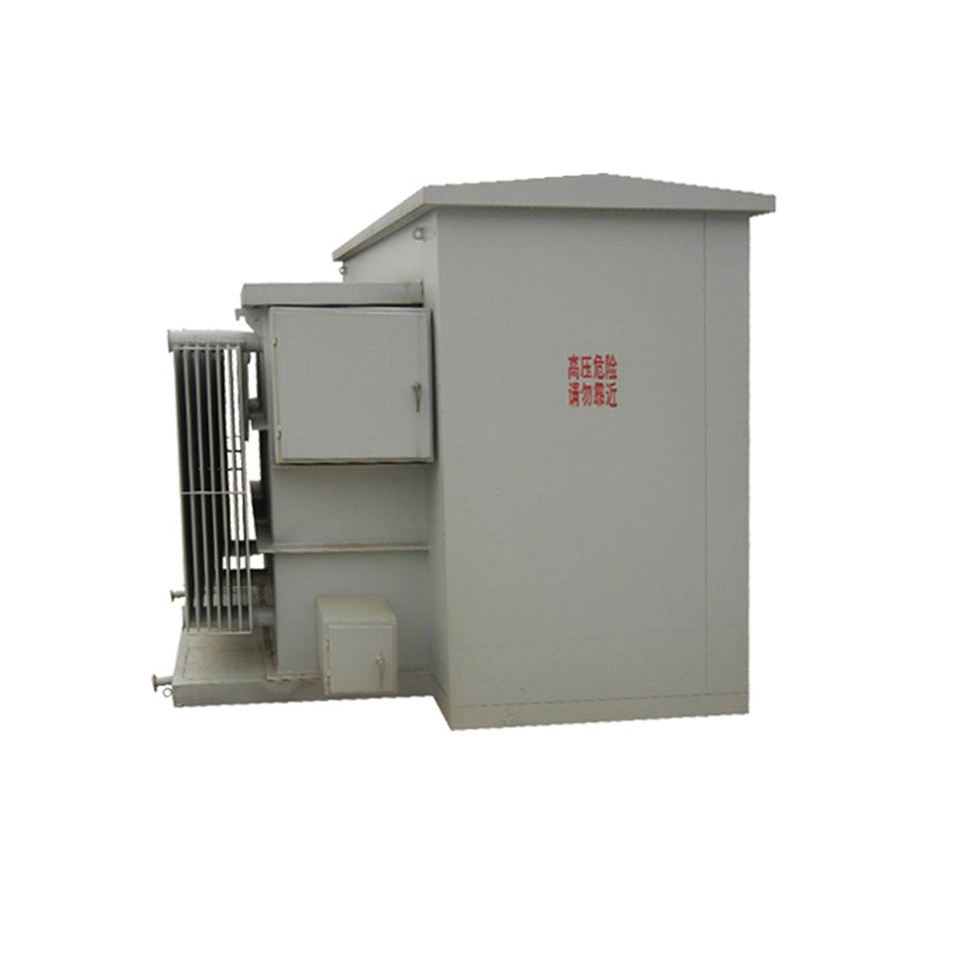

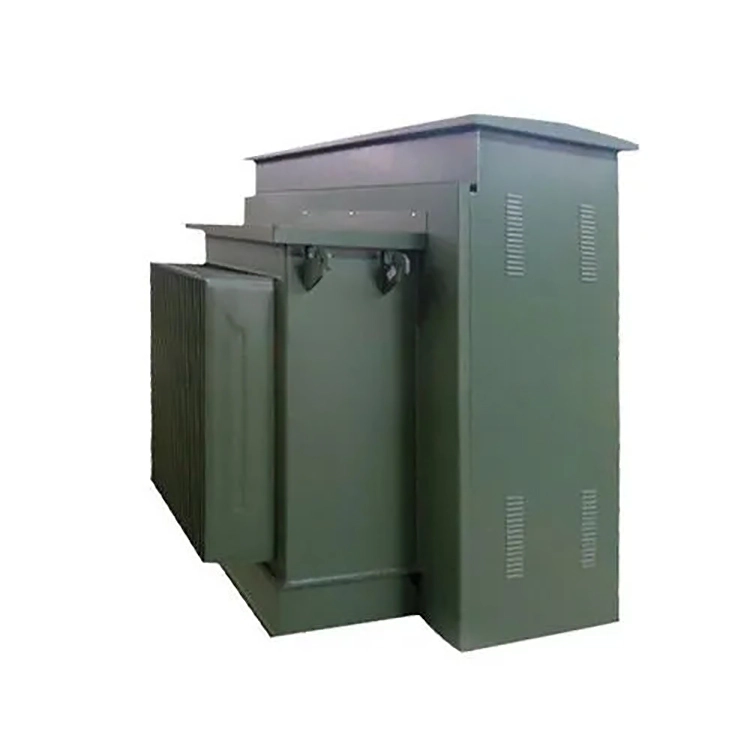

সংযোগ Dyn11 প্যাড মাউন্ট করা ট্রান্সফরমার 2000kva

সংযোগ dyn11 প্যাড মাউন্ট করা ট্রান্সফরমার 2000kva হল একটি প্যাড মাউন্ট করা হাউজিং ডিজাইন সহ একটি তিন ফেজ তেল নিমজ্জিত বিতরণ ট্রান্সফরমার। এটি সরাসরি বহিরঙ্গন মাটিতে ইনস্টল করা যেতে পারে এবং শিল্প পার্ক, বাণিজ্যিক কমপ্লেক্স এবং শহুরে বিতরণ নেটওয়ার্ক ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

মূল বৈশিষ্ট্যটি Dyn11 ভেক্টর গ্রুপের মধ্যে রয়েছে, উচ্চ ভোল্টেজের দিকটি একটি ত্রিভুজ (D) এ সংযুক্ত রয়েছে, নিম্ন ভোল্টেজের দিকটি একটি তারকা (Y) এর সাথে নিরপেক্ষ বিন্দুটিকে বিচ্ছিন্ন করে সংযুক্ত করা হয়েছে, এবং নিম্ন-ভোল্টেজ পার্শ্ব ভোল্টেজের পর্যায়টি উচ্চ ভোল্টেজের দিক থেকে 30° পিছিয়ে রয়েছে। এই সংযোগ পদ্ধতিটি একাধিক ট্রান্সফরমারের সমান্তরাল ক্রিয়াকলাপে এবং শূন্য সিকোয়েন্স কারেন্টকে দমন করার ক্ষেত্রে এটিকে অনন্য সুবিধা দেয়।

নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং সহ একটি স্টার সংযোগের অপারেটিং অবস্থার অধীনে, ননলাইনার লোড (যেমন ফ্রিকোয়েন্সি কনভার্টার, LED ড্রাইভিং পাওয়ার সাপ্লাই, UPS ফ্রন্ট এন্ড রেকটিফায়ার) দ্বারা উত্পন্ন তৃতীয় হারমোনিক কারেন্ট ডেল্টা উইন্ডিংয়ের মধ্যে একটি বন্ধ লুপ তৈরি করবে। নির্দিষ্ট প্রক্রিয়াটি নিম্নরূপ: তৃতীয় সুরেলা স্রোতগুলি সময় পর্যায় অনুসারে একে অপরের সাথে পর্যায়ক্রমে থাকে এবং তারার দিকের নিরপেক্ষ রেখার মধ্য দিয়ে প্রবাহিত হতে পারে না, তবে ব-দ্বীপ বায়ুর মধ্যে সঞ্চালিত হতে পারে এবং তাপ আকারে তাদের শক্তি অপসারণ করতে পারে।

পরিমাপ করা ডেটা ইঙ্গিত করে যে একটি সংযোগ dyn11 প্যাড মাউন্ট করা ট্রান্সফরমার 2000kva নিম্ন ভোল্টেজের দিকে তৃতীয় হারমোনিক বিকৃতির হারকে প্রায় 60% থেকে 80% কমাতে পারে, যার ফলে কম ভোল্টেজ বাসে ভোল্টেজ ওয়েভফর্মকে কার্যকরভাবে বিশুদ্ধ করে এবং ইলেক্ট্রোনিক উপকূলের পূর্ববর্তী সরঞ্জামের পরিষেবা জীবনকে প্রসারিত করে৷

প্রযুক্তিগত পরামিতি:

প্রশ্ন: একটি সংযোগ dyn11 প্যাড মাউন্ট করা ট্রান্সফরমার 2000kva এর জন্য, কেন সরাসরি ছোট ক্যাপাসিটির ট্রান্সফরমারের অভিজ্ঞতা অনুসরণ না করে এর নিরপেক্ষ বিন্দু এবং গ্রাউন্ডিং ধারাবাহিকতার ইলিসিটিং পদ্ধতিতে বিশেষ মনোযোগ দিতে হবে?

উত্তর: সংযোগ dyn11 প্যাড মাউন্ট করা ট্রান্সফরমার 2000kva এর কম ভোল্টেজের দিকে রেট করা কারেন্ট 3000A-এর কাছে পৌঁছেছে (উদাহরণস্বরূপ 400V গ্রহণ করা হচ্ছে), যা সাধারণ ছোট ক্ষমতার সরঞ্জামের তুলনায় অনেক বেশি। যদিও Dyn11 সংযোগ উচ্চ ভোল্টেজের দিকে শূন্য সিকোয়েন্স কারেন্টকে বিচ্ছিন্ন করতে পারে, কম ভোল্টেজের দিকের নিরপেক্ষ বিন্দুটিকে অত্যন্ত বড় ভারসাম্যহীন স্রোত সহ্য করতে হবে। উদাহরণস্বরূপ, যখন বিপুল সংখ্যক একক ফেজ আলো বা নিয়ন্ত্রণ সার্কিটে শক্তি প্রদান করে, তখন নিরপেক্ষ কারেন্ট ফেজ কারেন্টের 50% এর বেশি পৌঁছাতে পারে।

যদি প্রকল্পে 1000kVA-এর নিচের ট্রান্সফরমারের অভ্যাস অন্ধভাবে গৃহীত হয়, পাতলা নিরপেক্ষ বাসবার ব্যবহার করে বা শুধুমাত্র একটি একক গ্রাউন্ডিং লিঙ্কের উপর নির্ভর করলে নিরপেক্ষ বিন্দু অতিরিক্ত গরম হবে, সংযোগ টার্মিনালগুলি গলে যাবে, এমনকি গুরুতর নিরপেক্ষ বিন্দু স্থানচ্যুতি ঘটবে, বিপুল সংখ্যক একক ফেজ সরঞ্জাম পুড়ে যাবে।

অতএব, অর্ডার দেওয়ার সময়, প্রয়োজনীয়তাটি স্পষ্টভাবে উল্লেখ করা প্রয়োজন: নিরপেক্ষ বাসবারের ক্রস বিভাগীয় এলাকা ফেজ লাইনের 70% এর কম হওয়া উচিত নয় (এটি একই ক্রস বিভাগের হওয়া বাঞ্ছনীয়), এবং একটি বিচ্ছিন্ন গ্রাউন্ডিং লিঙ্ক প্লেট এবং একটি নিরপেক্ষ পয়েন্ট ওভারলোড পর্যবেক্ষণ ডিভাইস সজ্জিত করা উচিত। এই পয়েন্ট উপেক্ষা করলে, সংযোগ dyn11 প্যাড মাউন্ট করা ট্রান্সফরমার 2000kva অপারেশনের অর্ধেক বছরের মধ্যে একটি নিরপেক্ষ পয়েন্ট বার্নআউট দুর্ঘটনার শিকার হতে পারে, যখন রুটিন ফ্যাক্টরি পরীক্ষাগুলি এই লুকানো বিপদটি প্রকাশ করতে পারে না।
