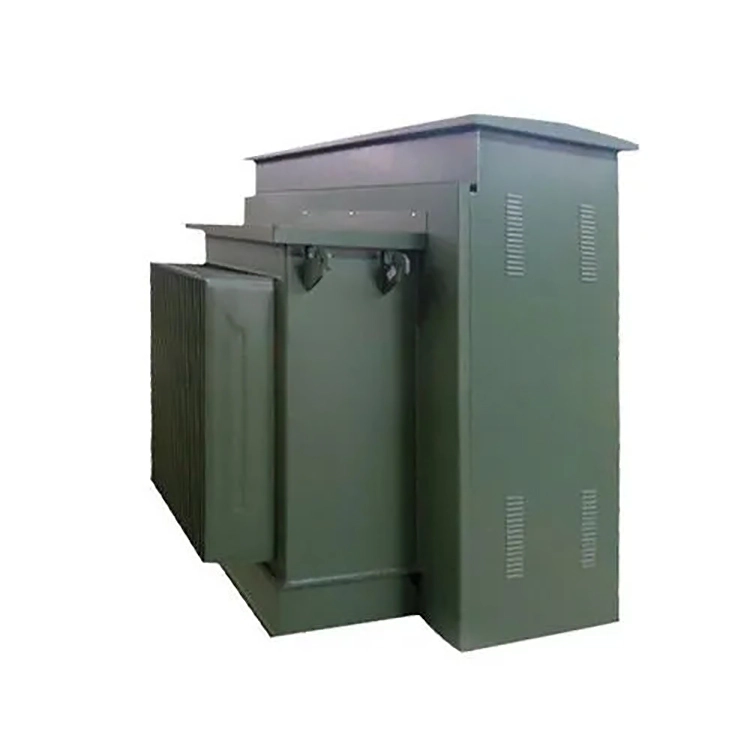

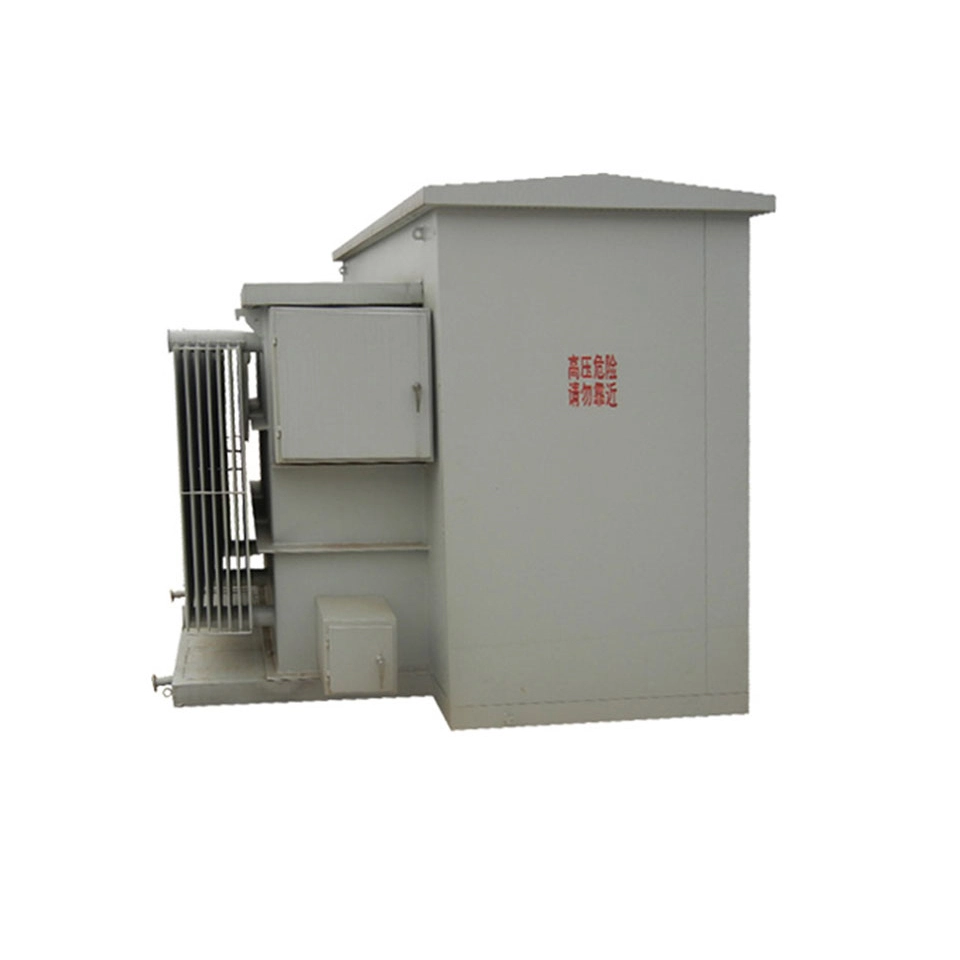

2.5mva মিনারেল অয়েল প্যাড মাউন্ট করা পাওয়ার ট্রান্সফরমার

খনিজ তেল নিরোধক এবং শীতল মাধ্যম হিসাবে কাজ করে এবং পাওয়ার ট্রান্সফরমার শিল্পে এটি সবচেয়ে ঐতিহ্যবাহী এবং পরিপক্ক নিরোধক তরল পছন্দ। তাই 2.5mva খনিজ তেল প্যাড মাউন্ট করা পাওয়ার ট্রান্সফরমারটি চমৎকার বৈদ্যুতিক নিরোধক কর্মক্ষমতা, ভাল তাপ পরিবাহিতা এবং খরচ কার্যকারিতা সুবিধার অধিকারী। প্রাকৃতিক এস্টারের মতো বিকল্প নিরোধক তরলগুলির তুলনায়, যদিও খনিজ তেলের ইগনিশন পয়েন্ট কম থাকে, তবে অপারেশন চলাকালীন ঠান্ডা অঞ্চলে এটির কম তাপমাত্রার তরলতা এবং উচ্চতর নির্ভরযোগ্যতা রয়েছে।

প্লাগ ইন ট্রান্সফরমার দুই ধরনের ইনকামিং লাইনকে সমর্থন করে: প্রথমটি হল রিং নেটওয়ার্ক ফিডারের ধরন, যা দুটি প্রাথমিক বুশিং (মোট 6টি, ইনকামিং এবং আউটগোয়িং লাইনের জন্য) এবং একটি অভ্যন্তরীণ চার অবস্থানের লোড সুইচ দিয়ে সজ্জিত। এটি রিং নেটওয়ার্ক সার্কিটের সাথে সিরিজে ট্রান্সফরমার সংযোগ করতে পারে, ফল্ট আইসোলেশন এবং নন-স্টপ রক্ষণাবেক্ষণ সক্ষম করে। 2.5mva খনিজ তেল প্যাড মাউন্ট করা পাওয়ার ট্রান্সফরমারটি সাধারণত এই কনফিগারেশনের জন্য সুপারিশ করা হয়। রেডিয়াল ফিডারের ধরনটি শুধুমাত্র একটি প্রাথমিক বুশিং দিয়ে সজ্জিত এবং কম খরচে কিন্তু সেই অনুযায়ী নির্ভরযোগ্যতা হ্রাস সহ একক লাইন পাওয়ার সাপ্লাই প্রদান করে।

শর্ট সার্কিট প্রতিবন্ধকতা একটি ট্রান্সফরমারের একটি গুরুত্বপূর্ণ পরামিতি, যা সরাসরি সিস্টেম শর্ট সার্কিট কারেন্ট এবং ভোল্টেজ নিয়ন্ত্রণ হারের স্তরকে প্রভাবিত করে। একটি প্যাড মাউন্ট করা পাওয়ার ট্রান্সফরমারের সাধারণ প্রতিবন্ধকতা মান হল 5.0% থেকে 7.5%, এবং ডিজাইনের লক্ষ্য মান সাধারণত 5.75% সেট করা হয়। 5.75% একটি প্রতিবন্ধকতা মানে হল যখন মাধ্যমিক দিকে একটি তিন ফেজ শর্ট সার্কিট ঘটে, তখন শর্ট সার্কিট কারেন্ট রেট করা কারেন্টের প্রায় 1/0.0575 হয়, যা রেট করা কারেন্টের প্রায় 17.4 গুণ। উদাহরণ হিসাবে 400V লো ভোল্টেজের দিকটি নিলে, রেট করা কারেন্ট হল প্রায় 3608A, এবং শর্ট সার্কিট কারেন্ট হল প্রায় 62.8kA, যা মাঝারি ভোল্টেজের সুইচগিয়ার সহ্য করতে পারে এমন সীমার মধ্যে।

সম্পূর্ণ লোডের সময়, ভোল্টেজ ড্রপ প্রায় 5.75%, যা সাধারণ শিল্প লোডের জন্য গ্রহণযোগ্য। IEC 60076 মান অনুযায়ী, 2.5mva খনিজ তেল প্যাড মাউন্ট করা পাওয়ার ট্রান্সফরমারে তাপীয় প্রভাব এবং গতিশীল স্থিতিশীলতার প্রভাব সহ্য করার শর্ট সার্কিট ক্ষমতা রয়েছে।

প্রযুক্তিগত পরামিতি:

প্রশ্ন: একটি 2.5mva খনিজ তেলের প্যাড মাউন্ট করা পাওয়ার ট্রান্সফরমারের জন্য, যখন এটি হালকা লোডের অধীনে কাজ করে বা দীর্ঘ সময় ধরে লোড না হয় তখন কেন এটির লোড লস না করার দিকে মনোযোগ দেওয়া প্রয়োজন?

উত্তর: যেহেতু লোড লস না হওয়াতে প্রধানত দুটি অংশ থাকে: প্রথমত, হিস্টেরেসিস লস: যখন লোহার কোরটি একটি বিকল্প চৌম্বক ক্ষেত্রে বারবার চুম্বক করা হয় তখন শক্তির ক্ষতি হয়। দ্বিতীয়ত, এডি কারেন্ট লস: বিকল্প চৌম্বক ক্ষেত্রের দ্বারা আয়রন কোরে সঞ্চালিত কারেন্ট দ্বারা সৃষ্ট তাপের ক্ষতি।

এমনকি পাওয়ার ট্রান্সফরমারের সেকেন্ডারি সাইড সম্পূর্ণভাবে খোলা সার্কিট বা আনলোড অবস্থায় থাকলেও, এর প্রাথমিক দিকটি এখনও লোড লস না হওয়া একটি ধ্রুবক পরিমাণ খরচ করে। এবং লোড লস না হলে পরিমাপযোগ্য এবং ক্রমাগত বিদ্যুতের বিল জমা হয়। 3000 ঘন্টার বেশি সময় ধরে চলমান সময়ের পরিস্থিতিগুলির জন্য, মডেল নির্বাচন করার সময়, কম লোড লস না থাকলে অগ্রাধিকার দেওয়া উচিত (যেমন উচ্চ চৌম্বক পরিবাহিতা ভিত্তিক সিলিকন স্টিল শীট বা নিরাকার অ্যালোয় কোর ব্যবহার করা)। এমনকি যদি প্রাথমিক সংগ্রহের খরচ 15 থেকে 20% বৃদ্ধি পায়, তবুও দুই বছরের মধ্যে বিদ্যুৎ খরচ সাশ্রয়ের মাধ্যমে পার্থক্য পুনরুদ্ধার করা যেতে পারে।

যন্ত্রপাতি

পণ্য বিবরণ

রিং টাইপ

টার্মিনাল টাইপ

ট্রান্সফরমার বডি

প্রক্রিয়াধীন পণ্য

পরীক্ষা কেন্দ্র

উইন্ডিং ওয়ার্কশপ
