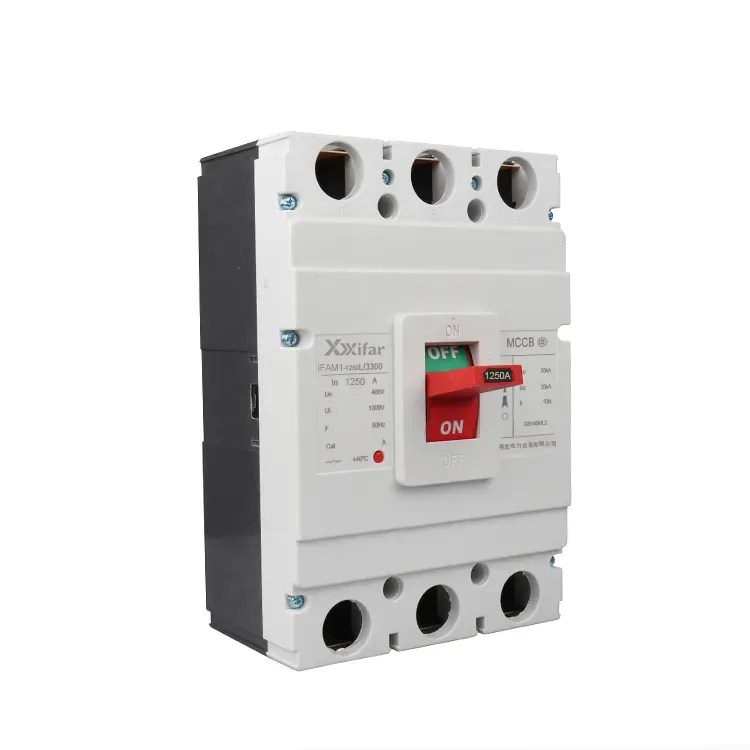

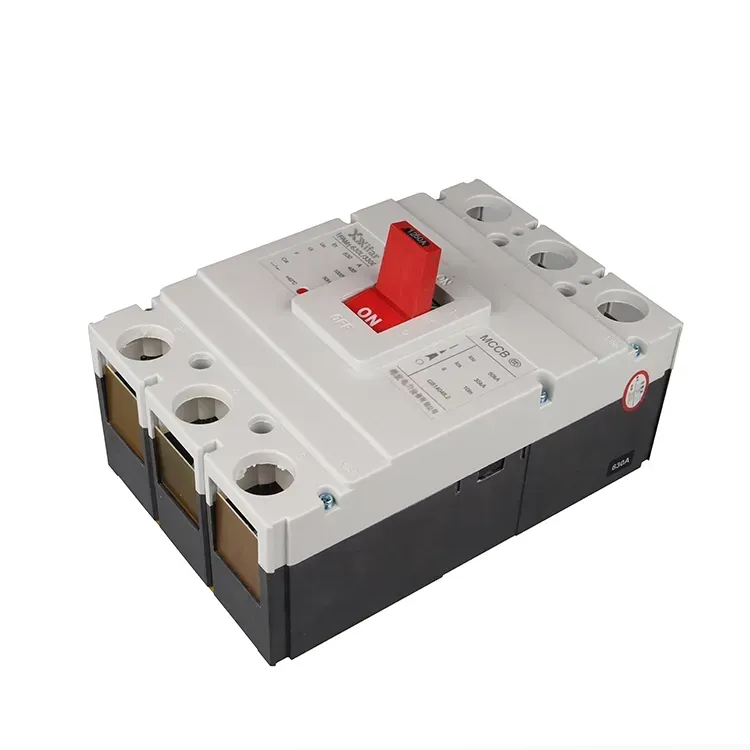

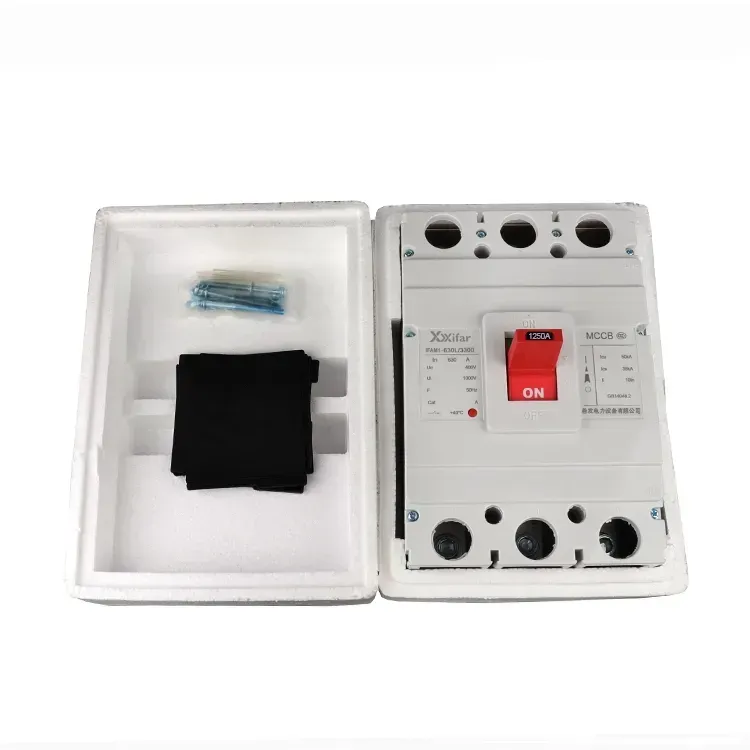

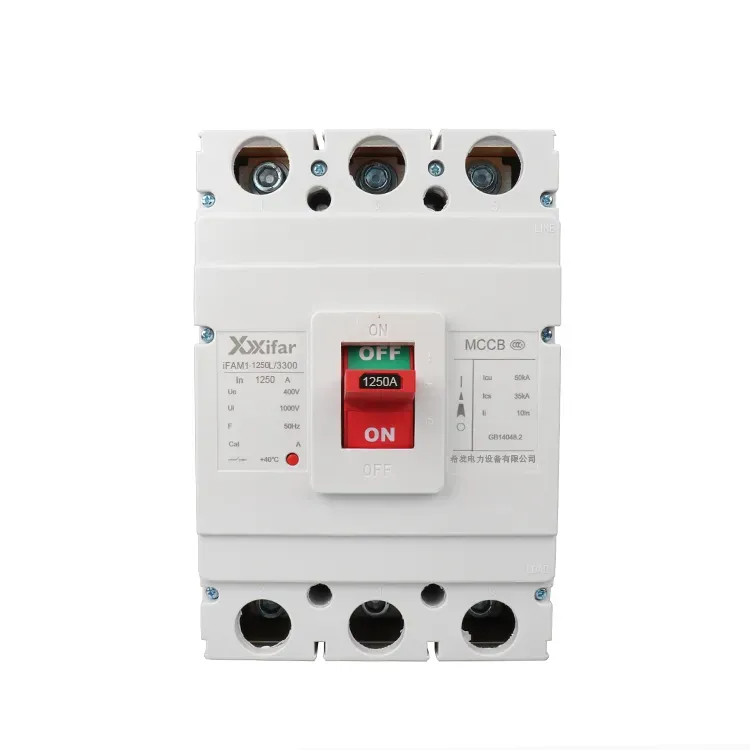

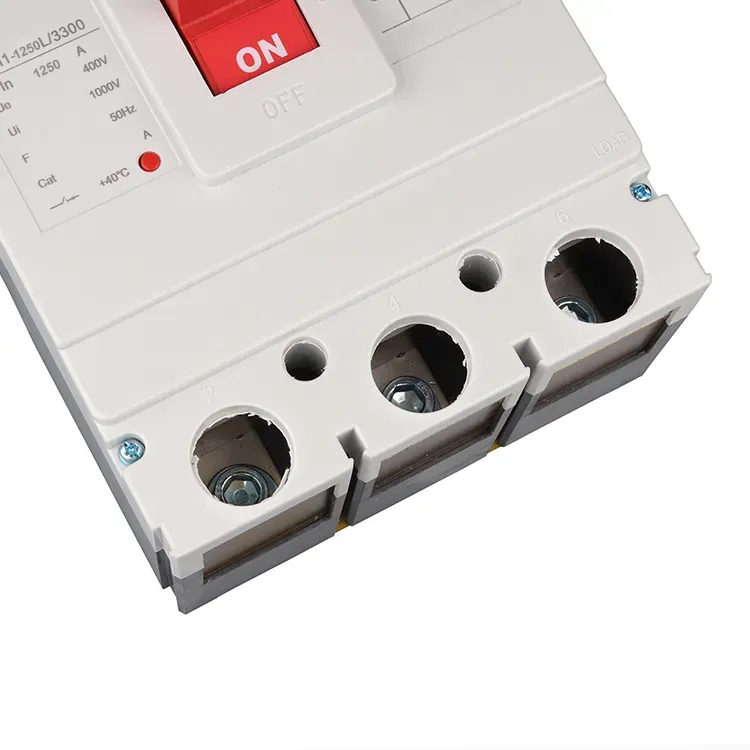

1250 Amp 3 পোল 600v Mccb সার্কিট ব্রেকার

একটি 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকার প্রধানত তিনটি মৌলিক অংশ নিয়ে গঠিত, যা হল কন্টাক্ট সিস্টেম, আর্ক এক্সটিংগুইশিং সিস্টেম এবং ট্রিপ ইউনিট। এই ট্রিপ ইউনিটগুলি বিভিন্ন সুরক্ষা ফাংশন প্রদান করে, যার মধ্যে বর্তমান সুরক্ষা, আন্ডার ভোল্টেজ সুরক্ষা, তাপ সুরক্ষা এবং শান্ট ট্রিপিং সহ। একটি 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকার ম্যানুয়ালি বা মোটর চালিত ড্রাইভার দ্বারা বন্ধ করা হয়। পরিচিতিগুলি বন্ধ হয়ে গেলে, তারা একটি ট্রিপ ফ্রি মেকানিজম দ্বারা অবস্থানে থাকে। যখন একটি ত্রুটি ঘটে, তখন সংশ্লিষ্ট ট্রিপ ইউনিট মেকানিজম সক্রিয় করে, ল্যাচটি ছেড়ে দেয় এবং 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকারকে স্বয়ংক্রিয়ভাবে ট্রিপ করে, যার ফলে সার্কিটটি সুরক্ষিত হয়।

1. শান্ট ট্রিপ ইউনিট

শান্ট ট্রিপ রিমোট কন্ট্রোল অপারেশন জন্য ব্যবহৃত হয়. এটি দূর থেকে একটি 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকারের মাধ্যমে সার্কিটটি খোলার অনুমতি দেয়।

2. বর্তমান ট্রিপ ইউনিট ওভার

এই ইউনিট শর্ট সার্কিট এবং ওভার কারেন্টের বিরুদ্ধে সুরক্ষা প্রদান করে। যখন কারেন্ট প্রিসেট মানকে ছাড়িয়ে যায়, তখন ট্রিপ ইউনিট দ্বারা উত্পন্ন ইলেক্ট্রোম্যাগনেটিক বল ল্যাচটি ছেড়ে দেয়। চলমান যোগাযোগ তারপর বসন্ত শক্তির অধীনে দ্রুত পৃথক হয়, সার্কিট বাধা দেয়।

3. ভোল্টেজ ট্রিপ ইউনিট অধীনে

এই ইউনিট ভোল্টেজ ক্ষতির বিরুদ্ধে সুরক্ষা প্রদান করে। এর কয়েল সরাসরি পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে এবং স্বাভাবিক অবস্থায় এনার্জিত থাকে, যা 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকারকে বন্ধ রাখতে দেয়। সরবরাহ হারিয়ে গেলে বা ভোল্টেজ উল্লেখযোগ্যভাবে কমে গেলে, চৌম্বকীয় বল দুর্বল হয়ে যায় এবং স্প্রিং ফোর্স থেকে কম হয়ে যায়। স্প্রিং তখন চলন্ত কোরকে চালিত করে, ল্যাচটি ছেড়ে দেয় এবং 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকারকে ট্রিপ করে।

4. থার্মাল ট্রিপ ইউনিট

যখন একটি ওভারলোড কারেন্ট 1250 amp 3 পোল 600v mccb সার্কিট ব্রেকারের মধ্য দিয়ে প্রবাহিত হয়, তখন থার্মাল ট্রিপ ইউনিটের ভিতরে বাইমেটাল স্ট্রিপ কারেন্টের কারণে গরম হয়ে যায়। যেহেতু দুটি ধাতুর সম্প্রসারণের বিভিন্ন সহগ রয়েছে, তাই উত্তপ্ত হলে তারা বিভিন্ন হারে বাঁকে। এই বিকৃতিটি ট্রিপিং মেকানিজমকে ধাক্কা দেয়, যার ফলে 1250 amp 3 পোল MCCB মোল্ডেড কেস সার্কিট ব্রেকার সার্কিট খুলতে এবং বাধা দেয়।

1250 amp 3 পোল 600v mccb সার্কিট ব্রেকার প্যারামিটার:
