যেহেতু বৈদ্যুতিক বন্টন ব্যবস্থা ক্রমশ জটিল হয়ে উঠছে, সঠিক ভোল্টেজ পরিমাপ এবং নির্ভরযোগ্য সুরক্ষা আগের চেয়ে বেশি গুরুত্বপূর্ণ। কসাবস্টেশনে 13.8 কেভি একক ফেজ সম্ভাব্য ট্রান্সফরমারমিটারিং, পর্যবেক্ষণ, রিলে সুরক্ষা, এবং অটোমেশন সিস্টেমের জন্য সুনির্দিষ্ট ভোল্টেজ রূপান্তর নিশ্চিত করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
XiFaউচ্চ-মানের প্রদানে বিশেষজ্ঞসাবস্টেশনে 13.8 কেভি একক ফেজ সম্ভাব্য ট্রান্সফরমারআধুনিক ইউটিলিটি নেটওয়ার্ক, শিল্প সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি সুবিধা এবং বিদ্যুৎ বিতরণ পরিকাঠামোর জন্য ডিজাইন করা সমাধান। এই নিবন্ধটি এই প্রয়োজনীয় সাবস্টেশন উপাদানগুলির কাজের নীতি, নির্মাণ, সুবিধা, প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন, ইনস্টলেশন বিবেচনা এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি অন্বেষণ করে।
একটি সম্ভাব্য ট্রান্সফরমার (PT), যাকে একটি ভোল্টেজ ট্রান্সফরমার (VT)ও বলা হয়, এটি একটি যন্ত্র ট্রান্সফরমার যা উচ্চ প্রাথমিক ভোল্টেজের মাত্রা কমিয়ে যন্ত্র, সুরক্ষা রিলে, SCADA সিস্টেম এবং নিরীক্ষণ সরঞ্জাম পরিমাপের জন্য উপযুক্ত প্রমিত নিম্ন সেকেন্ডারি ভোল্টেজের জন্য ডিজাইন করা হয়েছে।

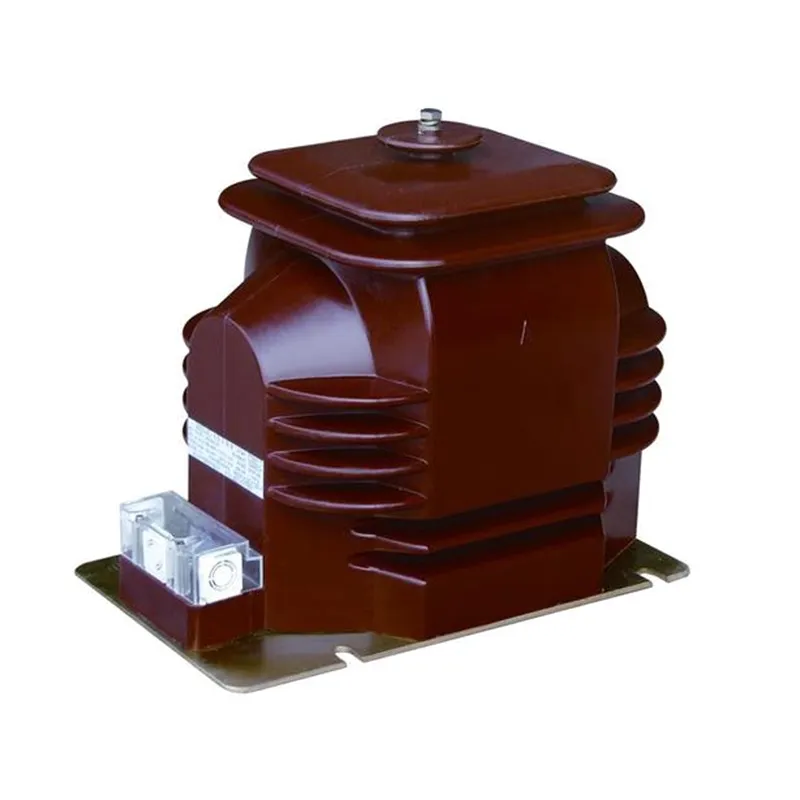

A সাবস্টেশনে 13.8 কেভি একক ফেজ সম্ভাব্য ট্রান্সফরমারবিশেষভাবে 13.8 kV এর কাছাকাছি মাঝারি-ভোল্টেজ পাওয়ার সিস্টেম ভোল্টেজগুলিকে নিরাপদ এবং পরিমাপযোগ্য আউটপুট যেমন 120V, 110V, বা অন্যান্য প্রমিত মানগুলিতে রূপান্তরিত করে।
এই ট্রান্সফরমারগুলি উচ্চ-ভোল্টেজ সার্কিট এবং নিম্ন-ভোল্টেজ নিয়ন্ত্রণ ব্যবস্থার মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে এবং উচ্চ পরিমাপের নির্ভুলতা বজায় রাখে।
অপারেটিং নীতিটি ইলেক্ট্রোম্যাগনেটিক আনয়নের উপর ভিত্তি করে। যখন প্রাথমিক ওয়াইন্ডিং 13.8 কেভি নেটওয়ার্কের সাথে সংযুক্ত থাকে, তখন ট্রান্সফরমার কোরের মধ্যে চৌম্বকীয় প্রবাহ উৎপন্ন হয়।
এই চৌম্বক প্রবাহ প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মধ্যে বাঁক অনুপাত অনুসারে সেকেন্ডারি উইন্ডিংয়ে একটি আনুপাতিক ভোল্টেজ প্রবর্তন করে।
ফলস্বরূপ নিম্ন-ভোল্টেজ সংকেত নিরাপদে খাওয়াতে পারে:
প্রাথমিক ভোল্টেজ তরঙ্গরূপ সঠিকভাবে পুনরুত্পাদন করে, ট্রান্সফরমার সমগ্র সাবস্টেশন জুড়ে নির্ভরযোগ্য পর্যবেক্ষণ এবং সুরক্ষা সক্ষম করে।
একটি উচ্চ-মানের 13.8 kV সম্ভাব্য ট্রান্সফরমারে বেশ কিছু গুরুত্বপূর্ণ উপাদান থাকে যা অপারেশনাল নিরাপত্তা এবং পরিমাপের নির্ভুলতা নিশ্চিত করে।
| কম্পোনেন্ট | ফাংশন |
|---|---|
| প্রাইমারি উইন্ডিং | মাঝারি-ভোল্টেজ সিস্টেমের সাথে সরাসরি সংযুক্ত |
| সেকেন্ডারি উইন্ডিং | যন্ত্রের জন্য কম ভোল্টেজ আউটপুট প্রদান করে |
| ম্যাগনেটিক কোর | চৌম্বকীয় প্রবাহ দক্ষতার সাথে স্থানান্তর করে |
| নিরোধক সিস্টেম | অস্তরক শক্তি এবং নিরাপত্তা নিশ্চিত করে |
| চীনামাটির বাসন বা পলিমার হাউজিং | পরিবেশগত অবস্থা থেকে অভ্যন্তরীণ উপাদান রক্ষা করে |
| টার্মিনাল সমাবেশ | নিরাপদ বৈদ্যুতিক সংযোগ প্রদান করে |
| গ্রাউন্ডিং স্ট্রাকচার | অপারেশনাল নিরাপত্তা উন্নত করে |
XiFa-এর মতো প্রিমিয়াম নির্মাতারা নির্ভরযোগ্যতা এবং পরিষেবা জীবনকে সর্বাধিক করার জন্য উন্নত নিরোধক উপকরণ এবং নির্ভুলভাবে ঘুরানোর কৌশল ব্যবহার করে।
যদিও প্রকল্পের প্রয়োজনীয়তা অনুযায়ী স্পেসিফিকেশন পরিবর্তিত হয়, নিম্নলিখিত পরামিতিগুলি সাধারণত সাবস্টেশন অ্যাপ্লিকেশনগুলিতে পাওয়া যায়।
| প্যারামিটার | সাধারণ মান |
|---|---|
| রেটেড ভোল্টেজ | 13.8 কেভি |
| ফেজ টাইপ | একক ফেজ |
| ফ্রিকোয়েন্সি | 50Hz/60Hz |
| সেকেন্ডারি ভোল্টেজ | 120V, 110V বা কাস্টমাইজড |
| নির্ভুলতা ক্লাস | 0.2, 0.5, 1.0 |
| নিরোধক স্তর | IEC/ANSI মান অনুযায়ী |
| ইনস্টলেশন | আউটডোর বা ইনডোর |
| কুলিং পদ্ধতি | প্রাকৃতিক এয়ার কুলিং |
| সুরক্ষা ক্লাস | আবহাওয়া প্রতিরোধী নকশা |
সম্ভাব্য ট্রান্সফরমারগুলি অত্যন্ত সুনির্দিষ্ট ভোল্টেজ স্কেলিং প্রদান করে, সঠিক মিটারিং এবং সিস্টেম বিশ্লেষণ সক্ষম করে।
প্রতিরক্ষামূলক রিলেগুলি দ্রুত এবং নির্ভুলভাবে অস্বাভাবিক অপারেটিং অবস্থা সনাক্ত করতে সুনির্দিষ্ট ভোল্টেজ ইনপুটগুলির উপর নির্ভর করে।
উচ্চ-ভোল্টেজ সার্কিট থেকে পরিমাপের সরঞ্জামগুলিকে বিচ্ছিন্ন করে, পিটিগুলি বৈদ্যুতিক বিপদগুলি উল্লেখযোগ্যভাবে হ্রাস করে।
ক্রমাগত ভোল্টেজ পর্যবেক্ষণ অপারেশনাল সচেতনতা উন্নত করে এবং প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম সমর্থন করে।
উচ্চ-মানের নিরোধক সিস্টেম এবং টেকসই হাউজিং কয়েক দশক ধরে নির্ভরযোগ্য অপারেশনের অনুমতি দেয়।
আধুনিক সাবস্টেশনগুলি ক্রমবর্ধমানভাবে ডিজিটাল মনিটরিং এবং অটোমেশন সিস্টেমগুলির উপর নির্ভর করে যার জন্য সঠিক ভোল্টেজ ডেটা প্রয়োজন।
13.8 কেভি সিঙ্গেল ফেজ সম্ভাব্য ট্রান্সফরমারটি বিভিন্ন সেক্টরে ব্যাপকভাবে ব্যবহৃত হয়।
যেখানেই সঠিক ভোল্টেজ পরিমাপ এবং সুরক্ষা প্রয়োজন, এই ট্রান্সফরমারগুলি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
সঠিক পিটি নির্বাচন করার জন্য বেশ কয়েকটি প্রকৌশল বিষয়ের যত্নশীল মূল্যায়ন প্রয়োজন।
ট্রান্সফরমারটি নামমাত্র সিস্টেম ভোল্টেজ এবং নিরোধক প্রয়োজনীয়তার সাথে মেলে তা নিশ্চিত করুন।
রাজস্ব মিটারিং অ্যাপ্লিকেশনের জন্য সাধারণত সাধারণ পর্যবেক্ষণ সিস্টেমের তুলনায় উচ্চ নির্ভুলতা ক্লাসের প্রয়োজন হয়।
মিটার, রিলে এবং পর্যবেক্ষণ সরঞ্জাম থেকে মোট সংযুক্ত লোড গণনা করুন।
আর্দ্রতা, দূষণের মাত্রা, উচ্চতা, তাপমাত্রা এবং ভূমিকম্পের প্রয়োজনীয়তা বিবেচনা করুন।
IEC, ANSI, IEEE, এবং স্থানীয় ইউটিলিটি মানগুলির সাথে সম্মতি যাচাই করুন।
দীর্ঘমেয়াদী নির্ভরযোগ্যতা অর্জনের জন্য সঠিক ইনস্টলেশন অপরিহার্য।
এই পদ্ধতিগুলি অনুসরণ করলে কমিশনিং সমস্যাগুলি হ্রাস পায় এবং সরঞ্জামের দীর্ঘায়ু উন্নত হয়।
নিয়মিত রক্ষণাবেক্ষণ অব্যাহত কর্মক্ষমতা এবং সিস্টেম নির্ভরযোগ্যতা নিশ্চিত করে।
| রক্ষণাবেক্ষণ কার্যকলাপ | প্রস্তাবিত ফ্রিকোয়েন্সি |
|---|---|
| ভিজ্যুয়াল পরিদর্শন | মাসিক |
| টার্মিনাল টাইটনেস চেক | ত্রৈমাসিক |
| অন্তরণ প্রতিরোধের পরীক্ষা | বার্ষিক |
| ইনসুলেটর পরিষ্কার করা | যেমন প্রয়োজন |
| তাপ পরিদর্শন | বার্ষিক |
| ক্রমাঙ্কন যাচাইকরণ | ইউটিলিটি স্ট্যান্ডার্ড অনুযায়ী |
প্রতিরোধমূলক রক্ষণাবেক্ষণ উল্লেখযোগ্যভাবে অপ্রত্যাশিত বিভ্রাট এবং প্রতিস্থাপন খরচ হ্রাস করে।
| বৈশিষ্ট্য | সম্ভাব্য ট্রান্সফরমার (PT) | বর্তমান ট্রান্সফরমার (CT) |
|---|---|---|
| প্রধান ফাংশন | ভোল্টেজ পরিমাপ | বর্তমান পরিমাপ |
| সংযোগ | সমান্তরাল | সিরিজ |
| আউটপুট | হ্রাসকৃত ভোল্টেজ | হ্রাসকৃত কারেন্ট |
| সাধারণ মাধ্যমিক মান | 110V বা 120V | 1A বা 5A |
| আবেদন | মিটারিং এবং সুরক্ষা | মিটারিং এবং সুরক্ষা |
উভয় যন্ত্র ট্রান্সফরমার সম্পূর্ণ বৈদ্যুতিক সিস্টেম পর্যবেক্ষণ এবং সুরক্ষা প্রদানের জন্য একসাথে কাজ করে।
বিদ্যুৎ শিল্প ডিজিটাল সাবস্টেশন এবং বুদ্ধিমান গ্রিড অবকাঠামোর দিকে দ্রুত বিকশিত হচ্ছে।
ভবিষ্যতের উন্নয়ন অন্তর্ভুক্ত:
XiFa-এর মতো নির্মাতারা এই উদীয়মান শিল্পের প্রয়োজনীয়তাগুলিকে সমর্থন করার জন্য উন্নত ট্রান্সফরমার প্রযুক্তিগুলিতে বিনিয়োগ চালিয়ে যাচ্ছে।
এর প্রাথমিক উদ্দেশ্য হল উচ্চ-ভোল্টেজের মাত্রা নিরাপদে পরিমাপ, মিটারিং, এবং প্রতিরক্ষামূলক ডিভাইসগুলির জন্য উপযুক্ত প্রমিত নিম্ন ভোল্টেজগুলিতে হ্রাস করা।
সঠিক ভোল্টেজ পরিমাপ নির্ভরযোগ্য বিলিং, সিস্টেম পর্যবেক্ষণ, ত্রুটি সনাক্তকরণ এবং সুরক্ষা সমন্বয় নিশ্চিত করে।
হ্যাঁ। অনেক মডেল বিশেষভাবে আবহাওয়া-প্রতিরোধী নিরোধক এবং হাউজিং সিস্টেমের সাথে বহিরঙ্গন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
যথাযথ রক্ষণাবেক্ষণের সাথে, উচ্চ-মানের সম্ভাব্য ট্রান্সফরমারগুলি প্রায়ই 25 বছরের বেশি পরিষেবা জীবন প্রদান করে।
সম্ভাব্য ট্রান্সফরমার নির্বাচন এবং ইনস্টল করার সময় IEC, ANSI, IEEE এবং ইউটিলিটি-নির্দিষ্ট মানগুলি সাধারণত উল্লেখ করা হয়।
ইউটিলিটি, শিল্প প্ল্যান্ট, পুনর্নবীকরণযোগ্য শক্তি সুবিধা, পরিবহন ব্যবস্থা, খনির কার্যক্রম এবং বাণিজ্যিক বিদ্যুৎ নেটওয়ার্ক সবই তাদের উপর নির্ভর করে।
A সাবস্টেশনে 13.8 কেভি একক ফেজ সম্ভাব্য ট্রান্সফরমারভোল্টেজ পরিমাপ, রিলে সুরক্ষা, শক্তি মিটারিং এবং পাওয়ার সিস্টেম পর্যবেক্ষণের জন্য একটি মৌলিক উপাদান। বৈদ্যুতিক বিচ্ছিন্নতা বজায় রাখার সময় সঠিক ভোল্টেজ রূপান্তর প্রদান করার ক্ষমতা এটিকে আধুনিক সাবস্টেশন এবং শিল্প পাওয়ার সিস্টেমের জন্য অপরিহার্য করে তোলে।
ইউটিলিটি ডিস্ট্রিবিউশন নেটওয়ার্ক, পুনর্নবীকরণযোগ্য শক্তি প্রকল্প বা শিল্প সুবিধাগুলিকে সমর্থন করা হোক না কেন, একজন অভিজ্ঞ নির্মাতার কাছ থেকে একটি নির্ভরযোগ্য ট্রান্সফরমার নির্বাচন করা কার্যকরী নিরাপত্তা, পরিমাপের নির্ভুলতা এবং সিস্টেমের নির্ভরযোগ্যতা উল্লেখযোগ্যভাবে বৃদ্ধি করতে পারে।
আপনার পরবর্তী সাবস্টেশন প্রকল্পের জন্য একটি নির্ভরযোগ্য এবং উচ্চ-পারফরম্যান্স সমাধান খুঁজছেন?XiFaআন্তর্জাতিক মান এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা পেশাদারভাবে ইঞ্জিনিয়ারড সম্ভাব্য ট্রান্সফরমার অফার করে।আমাদের সাথে যোগাযোগ করুনআজই আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে, প্রযুক্তিগত সহায়তার অনুরোধ করতে বা আমাদের বিশেষজ্ঞ দলের কাছ থেকে একটি কাস্টমাইজড উদ্ধৃতি পেতে।
