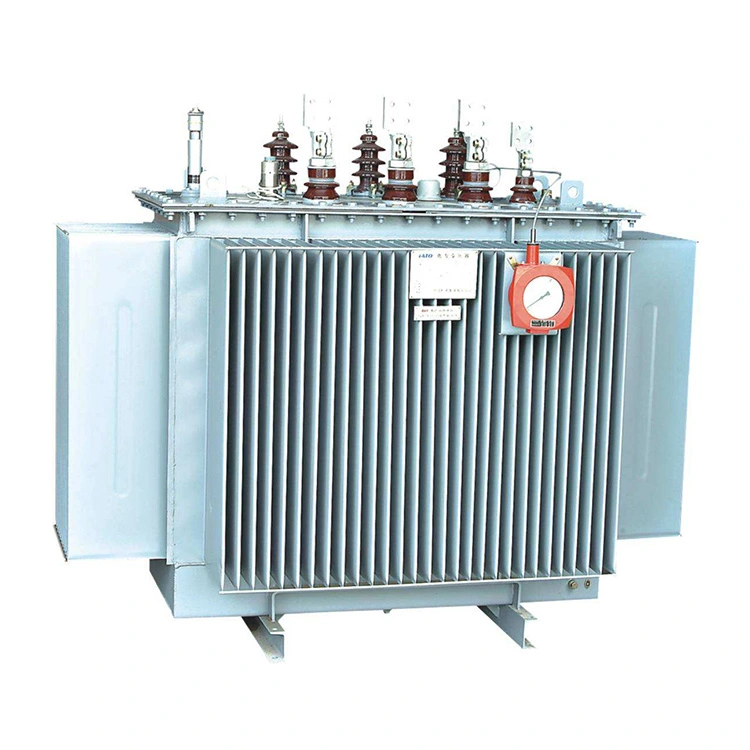

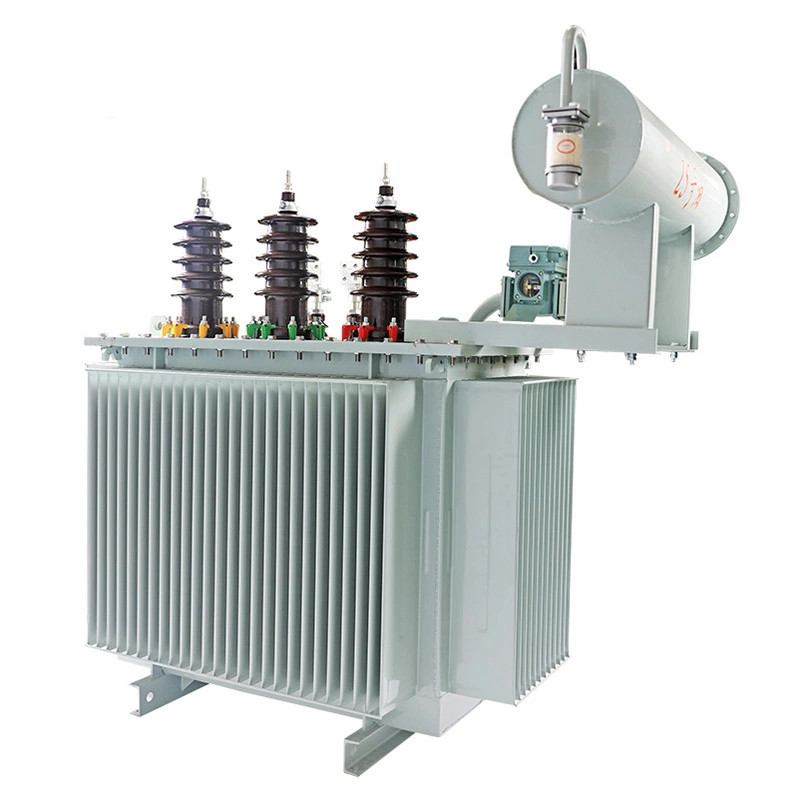

1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv

1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv একটি মূল মাঝারি ভোল্টেজ বৈদ্যুতিক সরঞ্জাম, যা IEC 60076 এবং GB 1094 মান অনুসারে তৈরি করা হয়। এটি 11kV ইনপুট পাওয়ারকে 33kV আউটপুটে রূপান্তর করে, ভোল্টেজ স্তরের মধ্যে শক্তি সঞ্চালন উপলব্ধি করে, শিল্প পার্ক, পাওয়ার স্টেশন, গ্রামীণ গ্রিড আপগ্রেডিং এবং বড় শিল্প উদ্যোগে ব্যাপকভাবে ব্যবহৃত হয়।

YNd11 ভেক্টর গ্রুপ, CRGO সিলিকন স্টিল কোর এবং বিশুদ্ধ কপার উইন্ডিং, 1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv কম শক্তি খরচ, শক্তিশালী ওভারলোড ক্ষমতা এবং স্থিতিশীল কর্মক্ষমতা বৈশিষ্ট্যগুলি গ্রহণ করা। ±2×2.5% কোন লোড ভোল্টেজ নিয়ন্ত্রণের সাথে, এটি স্থিতিশীল আউটপুট নিশ্চিত করে এবং এর হারমেটিক সিলযুক্ত কাঠামো অভ্যন্তরীণ এবং বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত, বিভিন্ন পরিস্থিতিতে নির্ভরযোগ্য শক্তি সমর্থন প্রদান করে।

1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv মূলত মাঝারি ভোল্টেজ পাওয়ার গ্রিডের ভোল্টেজ বুস্টিং পরিস্থিতিতে ব্যবহৃত হয়।

এর নির্দিষ্ট অ্যাপ্লিকেশন ক্ষেত্রগুলির মধ্যে রয়েছে:

1. শিল্প পার্ক, বৃহৎ শিল্প ও খনির উদ্যোগ: অভ্যন্তরীণ বিদ্যুৎ সঞ্চালন এবং বড় যন্ত্রপাতিগুলিতে বিদ্যুৎ সরবরাহের জন্য তাদের নিজস্ব পাওয়ার প্ল্যান্ট দ্বারা উত্পাদিত বা পাওয়ার গ্রিড থেকে প্রাপ্ত 11 কেভি শক্তিকে 33 কেভি উচ্চ ভোল্টেজ পাওয়ারে রূপান্তর করুন।

2. পাওয়ার প্ল্যান্ট এবং সাবস্টেশন: সেট তৈরির জন্য ভোল্টেজ বুস্টিং সরঞ্জাম হিসাবে ব্যবহৃত হয়, জেনারেটর দ্বারা উত্পাদিত কম ভোল্টেজ শক্তিকে 33 কেভি উচ্চ ভোল্টেজ পাওয়ারে রূপান্তরিত করে এবং মাঝারি ভোল্টেজ পাওয়ার গ্রিডের সাথে সংযুক্ত করে।

3. গ্রামীণ পাওয়ার গ্রিড আপগ্রেড: গ্রামীণ পাওয়ার গ্রিডের ভোল্টেজের মাত্রা বৃদ্ধি করুন, ট্রান্সমিশন লস হ্রাস করুন এবং গ্রামীণ বিদ্যুৎ সরবরাহের স্থিতিশীলতা নিশ্চিত করুন।

4. বড় নির্মাণ সাইট এবং অস্থায়ী বিদ্যুৎ সরবরাহ প্রকল্প: বড় নির্মাণ যন্ত্রপাতি এবং অস্থায়ী বিদ্যুৎ সরবরাহ ব্যবস্থার জন্য স্থিতিশীল 33 kv উচ্চ ভোল্টেজ পাওয়ার সরবরাহ করুন।

প্রযুক্তিগত পরামিতি:

প্রশ্ন: ট্রান্সফরমার তেলের রক্ষণাবেক্ষণের মান কী? কখন তেল পুনরায় পূরণ করা বা প্রতিস্থাপন করা প্রয়োজন?

উত্তর: এই 1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv একটি সম্পূর্ণ সিল করা কাঠামো গ্রহণ করে। তেল ফুটো ছাড়া স্বাভাবিক অপারেশনের অধীনে, ঘন ঘন তেল পুনরায় পূরণের প্রয়োজন নেই।

রক্ষণাবেক্ষণ নির্দেশিকা: প্রতি 1 থেকে 2 বছরে ট্রান্সফরমার তেল পরীক্ষা করার জন্য নমুনা নিন এবং ব্রেকডাউন ভোল্টেজ, আর্দ্রতার পরিমাণ এবং অ্যাসিডের মান পরীক্ষা করুন। যদি তেলের স্তর স্ট্যান্ডার্ড স্কেলের নীচে থাকে, তেলের রঙ গাঢ় এবং নোংরা হয়, আর্দ্রতার পরিমাণ মানকে ছাড়িয়ে যায়, বা নিরোধক শক্তি হ্রাস পায়, সময়মত তেল পুনরায় পূরণ করা বা সামগ্রিক তেল প্রতিস্থাপন প্রয়োজন। বিভিন্ন ব্র্যান্ড বা বিভিন্ন নির্মাতার ট্রান্সফরমার তেল মেশানো কঠোরভাবে নিষিদ্ধ। তেল প্রতিস্থাপনের পরে, তেলে বায়ু বুদবুদগুলির কারণে স্থানীয় স্রাবের ত্রুটিগুলি এড়াতে পুঙ্খানুপুঙ্খভাবে নিঃশেষ করা প্রয়োজন।

প্রশ্ন: 1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv-এর স্ট্যান্ডার্ড শর্ট সার্কিট ইম্পিডেন্স মান কী? এই সেটিং এর তাৎপর্য কি?

উত্তর: আদর্শ শর্ট সার্কিট প্রতিবন্ধকতা 6.5% এ সেট করা হয়েছে। এই মান হল 1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv লেভেলের জন্য জাতীয় মান এবং IEC স্ট্যান্ডার্ড সেটিং। এটা ইচ্ছামত পরিবর্তন করা যাবে না.

মূল নকশার তাৎপর্যের মধ্যে রয়েছে: প্রথমত, এটি গ্রিড শর্ট সার্কিট ফল্টের সময় পিক শর্ট সার্কিট কারেন্টকে কার্যকরভাবে সীমিত করে, ট্রান্সফরমার উইন্ডিং এবং কোরে শর্ট সার্কিট ইলেক্ট্রোমোটিভ ফোর্সের প্রভাবকে কমিয়ে দেয় এবং ওয়াইন্ডিং ডিফর্মেশন এবং মূল ক্ষতির মতো বড় ত্রুটিগুলি এড়ায়; দ্বিতীয়ত, এটি মাঝারি ভোল্টেজ গ্রিডের শর্ট সার্কিট ক্ষমতার সাথে মেলে, আপস্ট্রিম এবং ডাউনস্ট্রিম সুইচগিয়ার এবং রিলে সুরক্ষা ডিভাইসগুলির সেটিংসের সুনির্দিষ্ট সমন্বয় নিশ্চিত করে, ত্রুটিগুলির ওভার লেভেল ট্রিপিং প্রতিরোধ করে এবং সমগ্র মাঝারি ভোল্টেজ বিতরণ সিস্টেমের স্থিতিশীলতার গ্যারান্টি দেয়; তৃতীয়ত, এটি 1000kva ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার 11 থেকে 33kv এর ভোল্টেজ সামঞ্জস্যের হার নিয়ন্ত্রণ করে, লোড ওঠানামার সময় অত্যধিক ভোল্টেজ বিচ্যুতি এড়ায় এবং পাওয়ার সাপ্লাই মান মান পূরণ করে তা নিশ্চিত করে।
