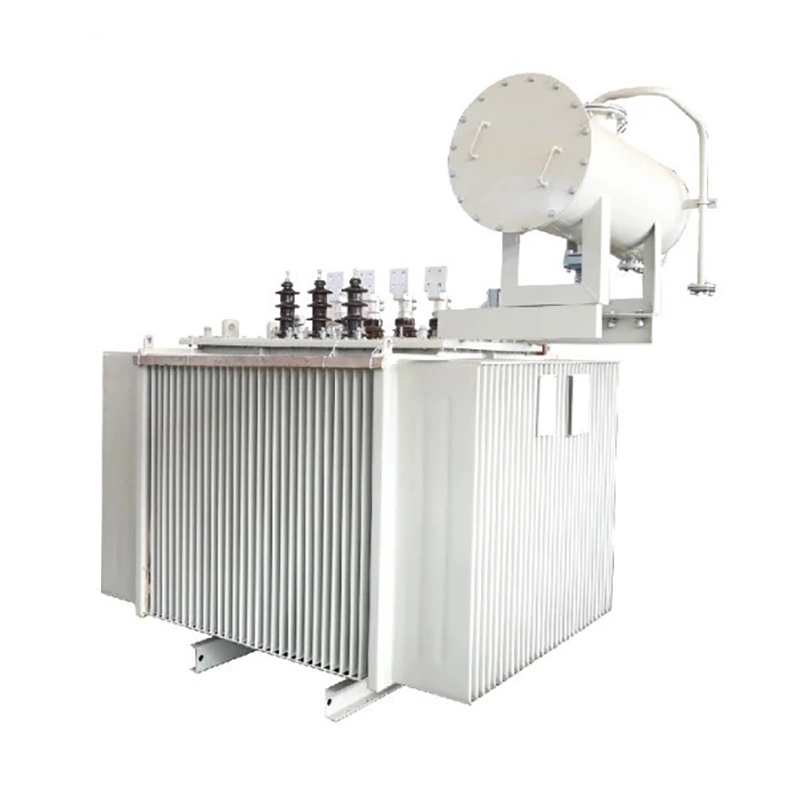

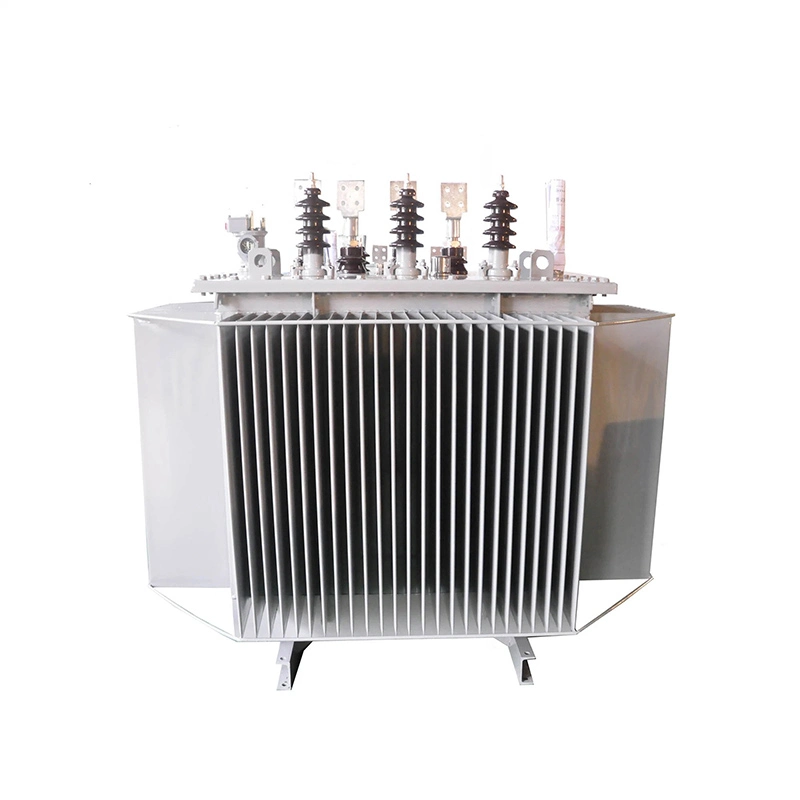

22kv পাওয়ার ট্রান্সফরমার 1000kva তেল নিমজ্জিত

নিমজ্জিত 22kv পাওয়ার ট্রান্সফরমার 1000kva তেলের কোরটি উচ্চ চৌম্বকীয় শোষণকারী শস্য-ভিত্তিক কোল্ড রোল্ড ফেরাইট ম্যাগনেটিক কোর দিয়ে তৈরি। কোরটি লেমিনেটেড কোরের একটি সম্পূর্ণ আনত যৌথ কাঠামোর সাথে রয়েছে। কোর কলামে একটি মাল্টি-লেভেল স্টেপযুক্ত বৃত্তাকার ক্রস সেকশন রয়েছে এবং জোয়াল এবং কোরের একই ক্রস বিভাগীয় এলাকা রয়েছে।

22kv পাওয়ার ট্রান্সফরমার 1000kva তেল নিমজ্জিত তে একটি তেল নিমজ্জিত তেলের ট্যাঙ্ক রয়েছে যা তরঙ্গায়িত দেয়ালের সমন্বয়ে গঠিত। অভ্যন্তরটি ডাস্ট-প্রুফ পেইন্ট দিয়ে প্রলিপ্ত এবং পেইন্টের স্তরটি শক্তিশালী। তরঙ্গায়িত তাপ সিঙ্কের একটি শীতল প্রভাব রয়েছে এবং এর কঠোরতা পরিবেশগত তাপমাত্রা নিয়ন্ত্রণের কারণে ট্রান্সফরমার তেলের ওজন পরিবর্তনের জন্য ক্ষতিপূরণ দিতে পারে।

অতএব, সিল করা ট্রান্সফরমারে তেলের আধার থাকে না, যা ট্রান্সফরমারের সামগ্রিক আপেক্ষিক উচ্চতা হ্রাস করে। যখন 22kv পাওয়ার ট্রান্সফরমার 1000kva তেল নিমজ্জিত করা হয়, তখন ভ্যাকুয়াম অয়েল ফিলিং প্রসেসিং প্রযুক্তি গৃহীত হয়, ট্রান্সফরমারের আর্দ্রতা সম্পূর্ণরূপে অপসারণ করে এবং ট্রান্সফরমার তেল বাতাসের সংস্পর্শে আসে না।

এটি কার্যকরভাবে জল এবং অক্সিজেনকে ট্রান্সফরমারে প্রবেশ করতে বাধা দেয় এবং ট্রান্সফরমারের নিরোধক ক্রমাগত খারাপ হতে থাকে। ট্রান্সফরমার তেলের বয়স হতে পারে, তাই নিয়মিত তেলের নমুনা পরীক্ষা করার প্রয়োজন নেই।

22kv পাওয়ার ট্রান্সফরমার 1000kva তেল নিমজ্জিত প্রযুক্তিগত পরামিতি:

কেন 22kv পাওয়ার ট্রান্সফরমার 1000kva তেলের লোহার কোর মাটিতে নিমজ্জিত করা হয়?

যখন একটি পাওয়ার ট্রান্সফরমার স্বাভাবিকভাবে কাজ করে, তখন লোহার কোরের একটি নির্ভরযোগ্য গ্রাউন্ডিং পয়েন্ট থাকতে হবে। গ্রাউন্ডিং ছাড়া, লোহার কোর এবং স্থলের মধ্যে ভাসমান ভোল্টেজ লোহার কোর এবং স্থলের মধ্যে বিরতিহীন ভাঙ্গন স্রাবের কারণ হবে। একবার লোহার কোরটি মাত্র এক বিন্দুতে গ্রাউন্ড করা হলে, লোহার কোরের উপর ভাসমান সম্ভাবনা তৈরির সম্ভাবনা দূর হয়ে যায়। যাইহোক, যখন লোহার কোরের একাধিক গ্রাউন্ডিং পয়েন্ট থাকে, তখন লোহার কোরের মধ্যে অসম সম্ভাবনা গ্রাউন্ডিং পয়েন্টগুলির মধ্যে একটি সঞ্চালনকারী কারেন্ট তৈরি করবে, যার ফলে আয়রন কোরের একাধিক গ্রাউন্ডিং পয়েন্টে অতিরিক্ত উত্তাপ সৃষ্টি হবে। এটি একটি মাল্টি-পয়েন্ট গ্রাউন্ডিং ফল্টের দিকে নিয়ে যেতে পারে যেখানে আয়রন কোর শর্ট আউট হয়ে যায়, যার ফলে লোহার ক্ষয় বেড়ে যায়, যা ট্রান্সফরমারের কার্যক্ষমতা এবং স্বাভাবিক ক্রিয়াকলাপকে গুরুতরভাবে প্রভাবিত করে এবং এমনকি ভারী গ্যাসের ক্রিয়াকলাপের কারণে ট্রিপ হতে পারে।

পোড়া এবং গলিত স্থানীয় আয়রন কোর লোহার চিপগুলির মধ্যে একটি শর্ট সার্কিটের কারণ হতে পারে, লোহার ক্ষয় বৃদ্ধি করে এবং ট্রান্সফরমারের কার্যক্ষমতা এবং স্বাভাবিক ক্রিয়াকলাপকে মারাত্মকভাবে প্রভাবিত করতে পারে, মেরামতের জন্য লোহার কোরের সিলিকন স্টিল শীটগুলি প্রতিস্থাপনের প্রয়োজন হয়। তাই, 22kv পাওয়ার ট্রান্সফরমার 1000kva তেল নিমজ্জিত করা একাধিক গ্রাউন্ডিং পয়েন্ট থাকার অনুমতি নেই; এটি শুধুমাত্র একটি গ্রাউন্ডিং পয়েন্ট থাকতে পারে এবং থাকতে পারে।
