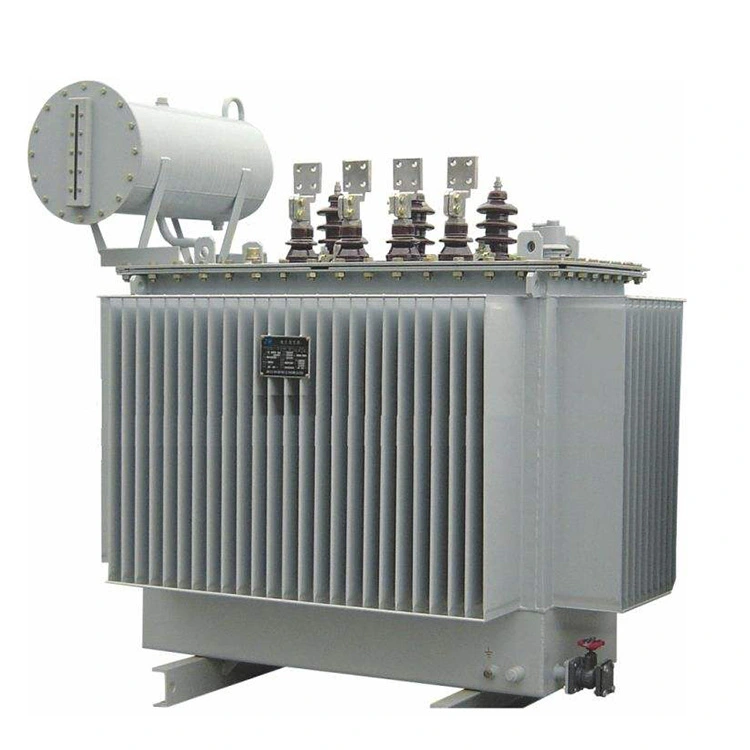

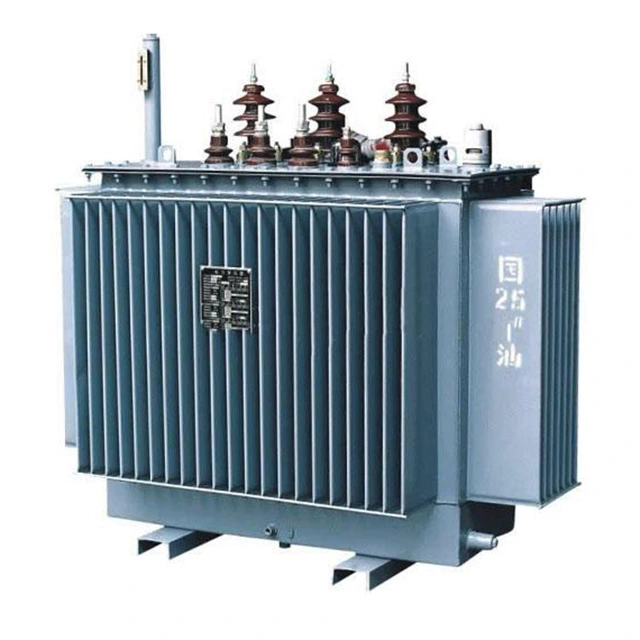

বৈদ্যুতিক 3 ফেজ 10kv 400kva পাওয়ার ট্রান্সফরমার

বৈদ্যুতিক 3 ফেজ 10kv 400kva পাওয়ার ট্রান্সফরমারটি মূলত কোর, উইন্ডিং, তেল ট্যাঙ্ক, কুলিং ডিভাইস এবং সুরক্ষা ডিভাইসের মতো উপাদানগুলির সমন্বয়ে গঠিত। কোরগুলি সমস্ত একটি কোর টাইপ গঠন গ্রহণ করে এবং সাধারণত কোর টাইপ কাঠামো ওভারল্যাপিং সমাবেশ প্রক্রিয়া ব্যবহার করে। উইন্ডিং হল তিন ফেজ পাওয়ার ট্রান্সফরমারের সার্কিট অংশ।

3 ফেজ 10kv 400kva পাওয়ার ট্রান্সফরমারের উচ্চ এবং নিম্ন ভোল্টেজ বুশিং হল চীনামাটির বাসন-ইনসুলেটেড টিউব যাতে কন্ডাক্টর থাকে। এগুলি ট্রান্সফরমারের প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির সংযোগ এবং সীসা-আউট প্রান্তগুলিকে ফিক্সিং এবং অন্তরক করার জন্য ব্যবহৃত হয়।

তেলের ট্যাঙ্কটি একটি ট্যাঙ্ক বডি, একটি ট্যাঙ্কের আবরণ, একটি তাপ অপচয়কারী যন্ত্র এবং একটি তেল নিঃসরণ ভালভ দিয়ে গঠিত। এর প্রধান কাজগুলি হল ট্রান্সফরমারকে সম্পূর্ণরূপে একত্রিত করা এবং তাপ অপচয় করা। ভিতরে windings, একটি কোর এবং ট্রান্সফরমার তেল আছে.

3 ফেজ 10kv 400kva পাওয়ার ট্রান্সফরমারের তেলটি শুধুমাত্র সঞ্চালিত শীতল এবং তাপ অপচয়ের কাজই করে না, এর সাথে একটি অন্তরক প্রভাবও রয়েছে। উইন্ডিং এবং ট্যাঙ্ক বডির মধ্যে একটি নির্দিষ্ট দূরত্ব রয়েছে (ট্যাঙ্কের দেয়াল এবং ট্যাঙ্কের নীচে), যা ট্যাঙ্কের তেলের অন্তরক স্তর দ্বারা বিচ্ছিন্ন হয়।

বিস্ফোরণ প্রমাণ পাইপ, এর কাজ হল জ্বালানী ট্যাঙ্কে বিস্ফোরণ দুর্ঘটনা প্রতিরোধ করা। ট্যাপ চেঞ্জারটি ট্রান্সফরমারের আউটপুট ভোল্টেজ সামঞ্জস্য করতে ট্রান্সফরমারের উইন্ডিংগুলিতে বাঁকের সংখ্যা পরিবর্তন করতে ব্যবহৃত হয়। 3 ফেজ 10kv 400kva পাওয়ার ট্রান্সফরমার ভোল্টেজ নিয়ন্ত্রিত করার পদ্ধতি হল এর একটি উইন্ডিংয়ে ট্যাপ সেট করা, বাঁকের মধ্যে বাঁকগুলির একটি অংশ অপসারণ করা বা যোগ করা, এর ফলে বাঁকের সংখ্যা পরিবর্তন করা এবং ভোল্টেজের অনুপাত পরিবর্তনের উদ্দেশ্য অর্জন করা।

প্রযুক্তিগত পরামিতি:

প্রশ্ন: 3 ফেজ 10kv 400kva পাওয়ার ট্রান্সফরমারের কোর কীভাবে তাপ নষ্ট করে?

উত্তর: একটি ট্রান্সফরমারের স্বাভাবিক ক্রিয়াকলাপের সময়, লোহার ক্ষতির কারণে কোর তাপ উৎপন্ন করে। কোরের ওজন এবং আয়তন যত বেশি হবে, তত বেশি তাপ উৎপন্ন হবে। 95 ডিগ্রির উপরে ট্রান্সফরমার তেলের তাপমাত্রা বার্ধক্যজনিত প্রবণ, তাই কোরের পৃষ্ঠের তাপমাত্রা যতটা সম্ভব এই তাপমাত্রার নীচে রাখা উচিত। কোরের তাপ দ্রুত নষ্ট করার জন্য এর জন্য কোরের তাপ অপচয়ের কাঠামো প্রয়োজন। তাপ অপচয়ের কাঠামোটি মূলত কোরের তাপ অপচয়ের পৃষ্ঠকে বাড়ানোর জন্য। কোরের তাপ অপচয়ের মধ্যে প্রধানত তেল চ্যানেলের তাপ অপচয় এবং কোরের বায়ু চ্যানেলের তাপ অপচয় অন্তর্ভুক্ত থাকে।

বৃহৎ ক্ষমতার তেল নিমজ্জিত ট্রান্সফরমারগুলিতে, তেলের চ্যানেলগুলি প্রায়ই তাপ অপচয়ের প্রভাবকে উন্নত করতে কোরের ল্যামিনেশনের মধ্যে সেট করা হয়। তেল চ্যানেল দুই ধরনের: একটি সিলিকন ইস্পাত শীট সমান্তরাল, এবং অন্য ইস্পাত শীট লম্ব হয়. পরের বিন্যাসে আরও ভাল তাপ অপচয়ের প্রভাব রয়েছে, তবে গঠনটি আরও জটিল।

শুকনো টাইপ ট্রান্সফরমারগুলিতে, কোরটি এয়ার কুলড থাকে। মূল তাপমাত্রা যাতে অনুমোদিত মান অতিক্রম না করে তা নিশ্চিত করার জন্য, প্রায়শই লোহার কোর কলাম এবং জোয়ালগুলিতে বায়ু চ্যানেলগুলি ইনস্টল করা হয়।
