রেট করা ফ্রেম বর্তমান |
1600 |
|
খুঁটির সংখ্যা |
3 মেরু; 3P; 3 ফেজ |
|
রেট ওয়ার্কিং কারেন্ট |
1000A; 1250A; 1600A |
|
ফ্রিকোয়েন্সি |
60Hz বা 50Hz |
|
চূড়ান্ত শর্ট সার্কিট ব্রেকিং ক্ষমতা |
50 kA / 70 kA |
|
পরিষেবা শর্ট সার্কিট ব্রেকিং ক্ষমতা |
35 kA / 50 kA |
|
রেট ওয়ার্কিং ভোল্টেজ |
400 ভি; 690 ভি |
|
রেট ইনসুলেশন ভোল্টেজ |
800V; 1000 ভি |
|
মেকানিক্যাল সার্ভিস লাইফ |
10000 বার |
|
বৈদ্যুতিক পরিষেবা জীবন |
2000 বার |
|
চাপ দূরত্ব |
≤100 মিমি |
| পণ্য মোড | মেরু | মাত্রা | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

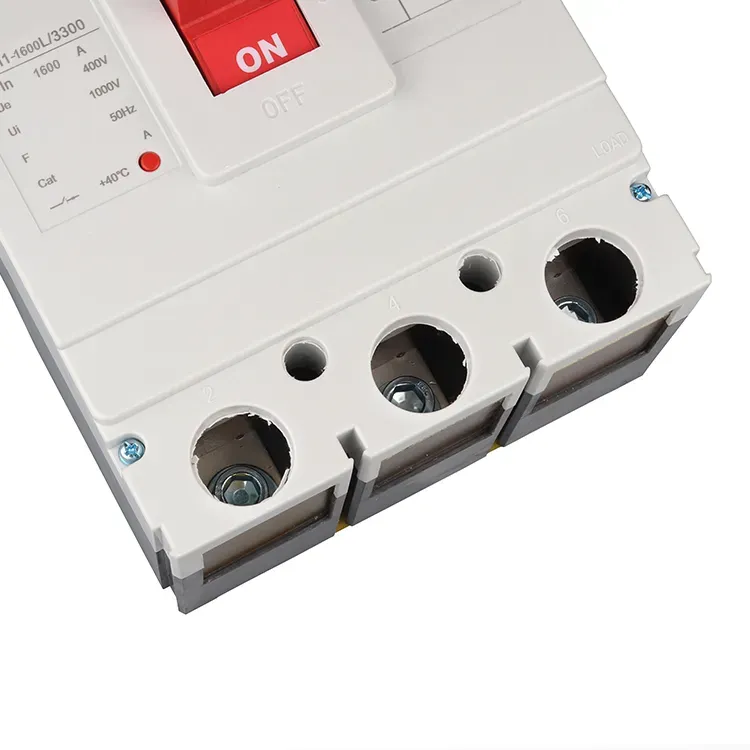

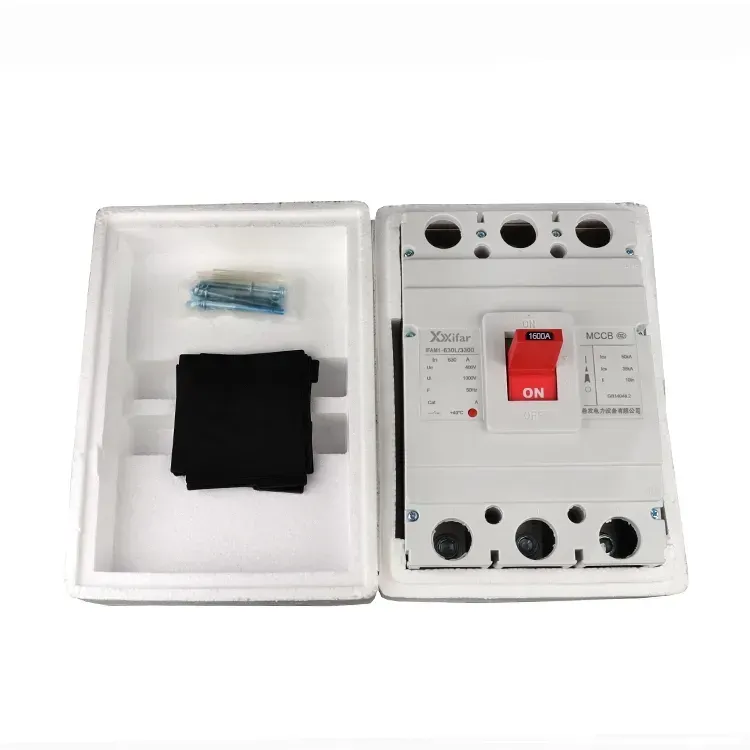

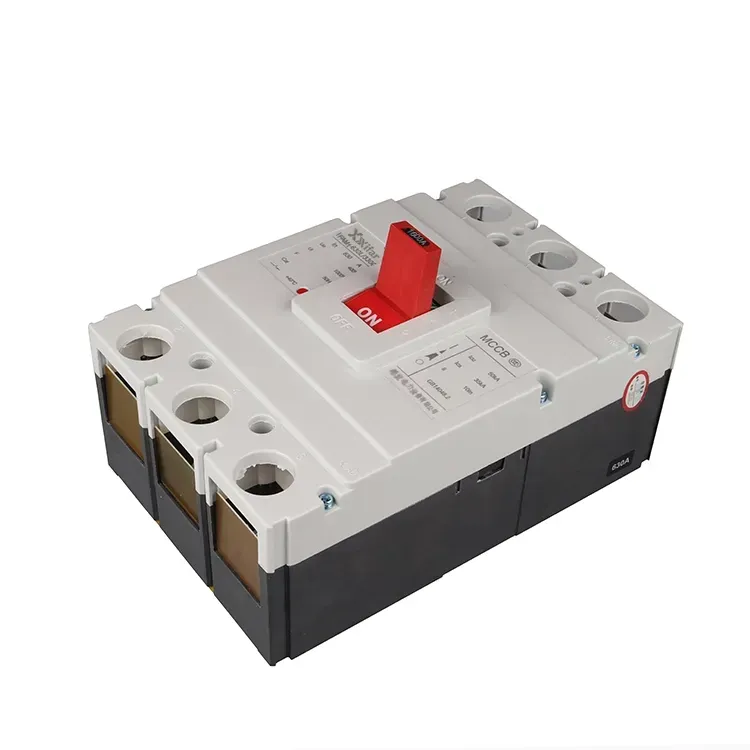

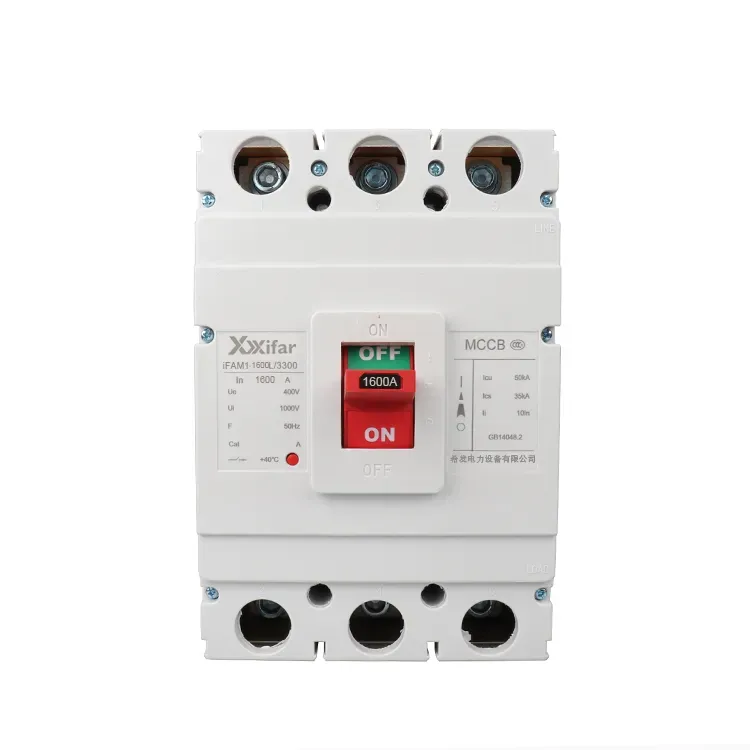

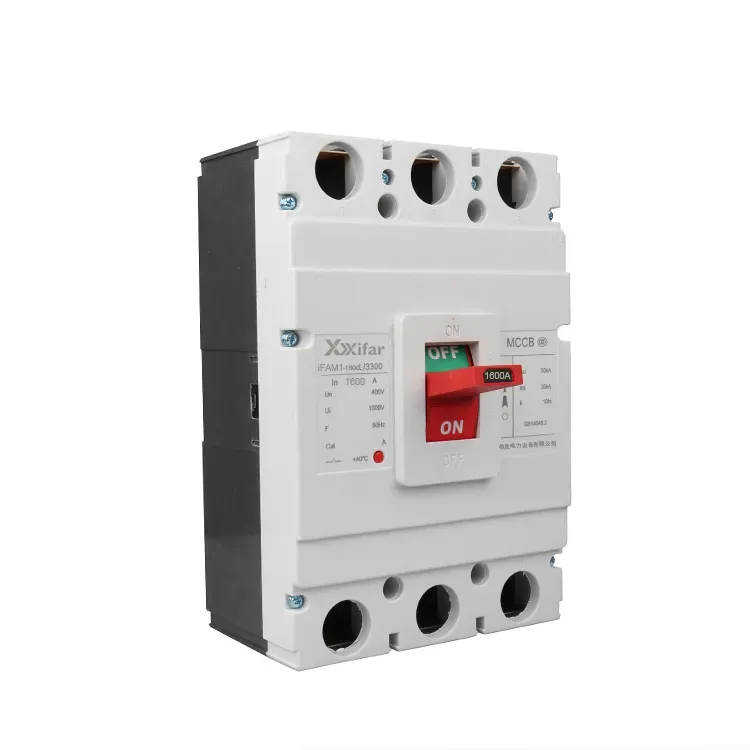

একটি 1600 amp 3 পোল মোল্ডেড কেস সার্কিট ব্রেকার MCCB সহ সহায়ক পরিচিতি স্বয়ংক্রিয়ভাবে কম ভোল্টেজ বিতরণ ব্যবস্থায় কারেন্টকে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে। যখন একটি ওভারলোড বা শর্ট সার্কিট ঘটে, এটি বিদ্যুৎ সরবরাহকে বিচ্ছিন্ন করে এবং বিচ্ছিন্ন করে।
একটি 1600 amp 3 মেরু mccb অক্সিলিয়ারি কন্টাক্টের সাথে গ্রাউন্ডেড মেটাল পার্টস থেকে লাইভ কন্ডাক্টরকে আলাদা করতে একটি ছাঁচ করা ইনসুলেটিং কেস ব্যবহার করে। ডিভাইসের ভিতরে, সুরক্ষা প্রধানত তাপ এবং চৌম্বক প্রক্রিয়ার মাধ্যমে অর্জন করা হয়। ওভারলোড অবস্থার অধীনে, থার্মাল ইউনিটের একটি দ্বিধাতু উপাদান উত্তপ্ত হয় এবং বাঁকে যায় কারণ বর্তমান রেট সীমা অতিক্রম করে। এই মুভমেন্টটি ট্রিপিং মেকানিজমকে সক্রিয় করে, যার ফলে একটি 1600 amp 3 পোল mccb এর হ্যান্ডেল অক্সিলারি কন্টাক্টস কে বন্ধ অবস্থানে চলে যায় এবং সার্কিটটি কেটে দেয়। শর্ট সার্কিটের জন্য, কারেন্টের আকস্মিক উত্থান সহায়ক পরিচিতি সহ একটি 1600 amp 3 মেরু mccb এর কুণ্ডলীতে একটি শক্তিশালী চৌম্বক ক্ষেত্র তৈরি করে। যখন ইলেক্ট্রোম্যাগনেটিক ফোর্স কোরের স্প্রিং ফোর্সকে অতিক্রম করে, তখন চলন্ত কোরটি টেনে আনা হয়, ট্রিপ বারটি চালায় এবং অবিলম্বে ব্রেকারটি খুলে দেয়, যার ফলে শর্ট সার্কিট সুরক্ষা প্রদান করে।
বিস্তৃত অর্থে, এয়ার ইনসুলেটেড সার্কিট ব্রেকারগুলির মধ্যে রয়েছে এয়ার সার্কিট ব্রেকার ACBs, মোল্ডেড কেস সার্কিট ব্রেকার MCCBs, এবং ক্ষুদ্র সার্কিট ব্রেকার MCBs। মোল্ডেড কেস সার্কিট ব্রেকার MCCB গুলি সাধারণত তিন ফেজ পাওয়ারের জন্য তিনটি টার্মিনাল দিয়ে সজ্জিত থাকে, যেটির কার্যকারী ভোল্টেজ প্রায় 380 V, যা এগুলিকে শিল্প বিতরণ ব্যবস্থা এবং মোটর সুরক্ষার জন্য উপযুক্ত করে তোলে, যার মধ্যে কার্যকারী কারেন্ট আবাসিক চাহিদার চেয়ে বড়, যেমন একটি 1600 amp 3 পোল mccb সহ সহায়ক যোগাযোগের সাথে। বিপরীতে, ক্ষুদ্রাকৃতি সার্কিট ব্রেকারগুলি সাধারণত একক ফেজ পাওয়ারের জন্য ডিজাইন করা হয়, যার মধ্যে কাজের ভোল্টেজ প্রায় 220 V এবং কার্যকরী কারেন্ট সহায়ক পরিচিতি সহ একটি 3 পোল মোল্ডেড কেস সার্কিট ব্রেকার MCCB থেকে তুলনামূলকভাবে কম। টার্মিনাল ডিস্ট্রিবিউশন সিস্টেম তৈরিতে ক্ষুদ্র সার্কিট ব্রেকার ব্যবহার করা হয়। এই কারণে, স্ট্যান্ডার্ড 1600 amp 3 পোল MCCBs molded কেস সার্কিট ব্রেকারগুলি সাধারণ আবাসিক ব্যবহারের উদ্দেশ্যে নয়।
