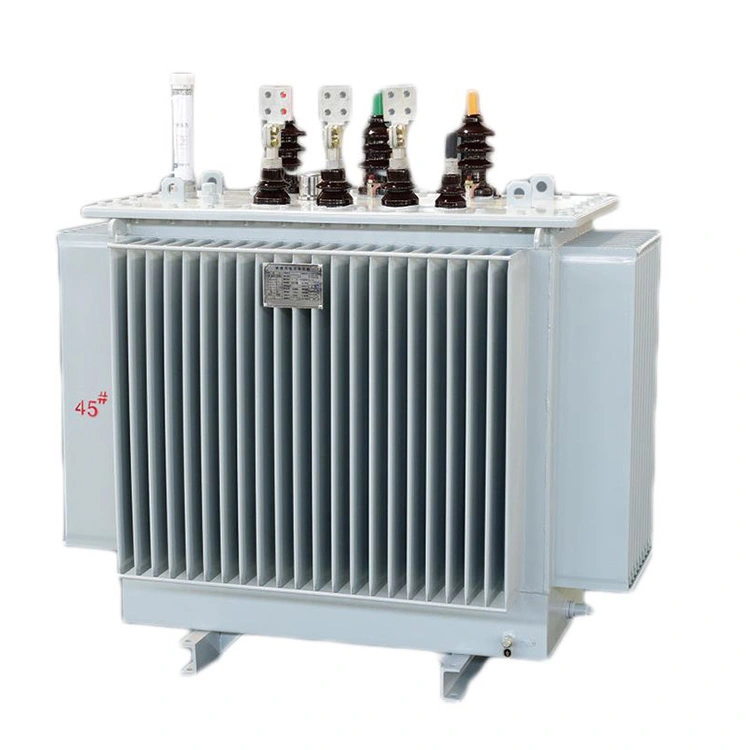

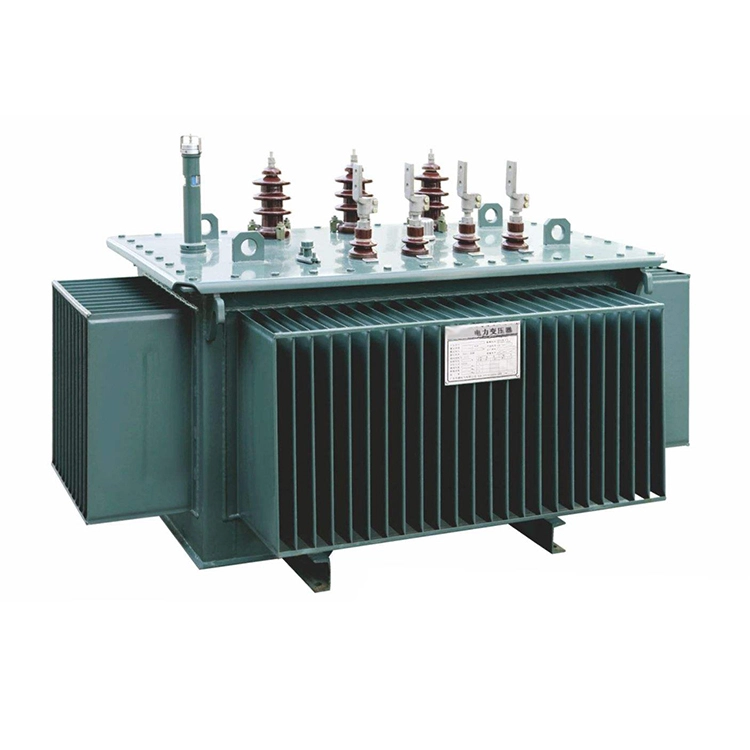

400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমার 500kva

400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমার 500kva এর কেসিং উচ্চ মানের কোল্ড রোল্ড স্টিল বা স্টেইনলেস স্টিল দিয়ে তৈরি। মূল অংশগুলি স্বয়ংক্রিয়ভাবে উন্নত সরঞ্জাম দ্বারা ঝালাই করা হয় এবং তারপরে একটি শক্ত জোড় নিশ্চিত করতে এবং তেল ফুটো হওয়ার ঝুঁকি দূর করতে লেজার প্রযুক্তি দ্বারা পরিদর্শন করা হয়। কঠোর হট ডিপ গ্যালভানাইজিং চিকিত্সার মধ্য দিয়ে যাওয়ার পরে, আবরণের শক্তিশালী জারা প্রতিরোধ ক্ষমতা রয়েছে এবং কার্যকরভাবে বাতাস এবং বৃষ্টি, লবণের কুয়াশা এবং শিল্প দূষণের ক্ষয় থেকে রক্ষা করতে পারে। এর সম্পূর্ণ সিল করা নকশা 500kva 400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমার কোরকে বাইরের বাতাস থেকে সম্পূর্ণরূপে বিচ্ছিন্ন করে। এটি শুধুমাত্র রক্ষণাবেক্ষণ মুক্ত অপারেশন সক্ষম করে না তবে নিরোধক উপকরণগুলির বার্ধক্যকে উল্লেখযোগ্যভাবে বিলম্বিত করে।

কম ভোল্টেজ উইন্ডিং এবং একটি উচ্চ নির্ভুল স্তরিত লোহার কোর কাঠামো বাতাস করার জন্য তামার ফয়েল ব্যবহার করে, 500kva 400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমারের কয়েলগুলি অত্যন্ত মজবুত হওয়ার জন্য ডিজাইন করা হয়েছে, কার্যকরভাবে বিশাল রেডিয়াল এবং অক্ষীয় ইলেক্ট্রোডাইনামিক শক্তিগুলিকে প্রতিরোধ করতে সক্ষম যা শর্ট সার্কিটের সময় বর্তনী শক্তিগুলিকে প্রভাবিত করে না। বিকৃত করা বা ক্ষতিগ্রস্থ হওয়া। এই 500kva 400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমারটি IEEE-এর মতো আন্তর্জাতিক মান অনুযায়ী কঠোর শর্ট সার্কিট পরীক্ষার মধ্য দিয়ে যায়। আমরা চরম পরিস্থিতিতে আমাদের পণ্যের কার্যক্ষম ক্ষমতা প্রদর্শনের জন্য সংশ্লিষ্ট পরীক্ষার রিপোর্ট প্রদান করতে পারি।

প্রযুক্তিগত পরামিতি:

প্রশ্ন: গ্রিড সংযোগ বা দীর্ঘ দূরত্বের ট্রান্সমিশনের জন্য 400V লো ভোল্টেজ পাওয়ার সাপ্লাইকে 11kV-এ স্টেপ আপ করার সময়, একটি 400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমার 500kva নির্বাচন করা হয়। ভোল্টেজ রেগুলেশন রেঞ্জ, কানেকশন গ্রুপ, ইম্পিডেন্স ভোল্টেজ, ইনসুলেশন লেভেলের মধ্যে কোন প্রযুক্তিগত কারণ বিবেচনা করা দরকার?

উত্তর: 400v থেকে 11kv স্টেপ আপ পোল ট্রান্সফরমার 500kva-এর জন্য, মূল প্রযুক্তিগত কারণগুলি নিম্নরূপ: ভোল্টেজ নিয়ন্ত্রণের জন্য প্রস্তাবিত পরিসীমা হল নিম্ন ভোল্টেজের দিকে ভোল্টেজের ওঠানামার জন্য ক্ষতিপূরণের জন্য উচ্চ ভোল্টেজের দিকে ±2×2.5% এর লোড ভোল্টেজ সামঞ্জস্য নয়। সংযোগ গোষ্ঠীটি Dyn11 হিসাবে নির্বাচন করা উচিত, হারমোনিক্সকে দমন করতে ডেল্টা ওয়াইন্ডিং এবং নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং প্রদান করতে স্টার ওয়াইন্ডিং ব্যবহার করে। প্রতিবন্ধক ভোল্টেজ মান 4%, যা ভোল্টেজ ড্রপ এবং ফল্ট কারেন্টের ভারসাম্য বজায় রাখতে পারে। নিরোধক স্তরের পরিপ্রেক্ষিতে, উচ্চ ভোল্টেজের দিকটি স্বাভাবিক ফ্রিকোয়েন্সির জন্য 35kV এবং বজ্রপাতের জন্য 75kV পূরণ করতে হবে। দূষিত এবং বজ্রপাতের পরিবেশে নিরাপদ ক্রিয়াকলাপ নিশ্চিত করতে আউটডোর ক্রিপেজের দূরত্ব 275 মিমি-এর কম হওয়া উচিত নয়।

পোল মাউন্ট করা ট্রান্সফরমারের প্রধান অংশ

ফ্রন্ট মাউন্টিং টাইপ এলভি ডিবি

মেরু লাইন হার্ডওয়্যার

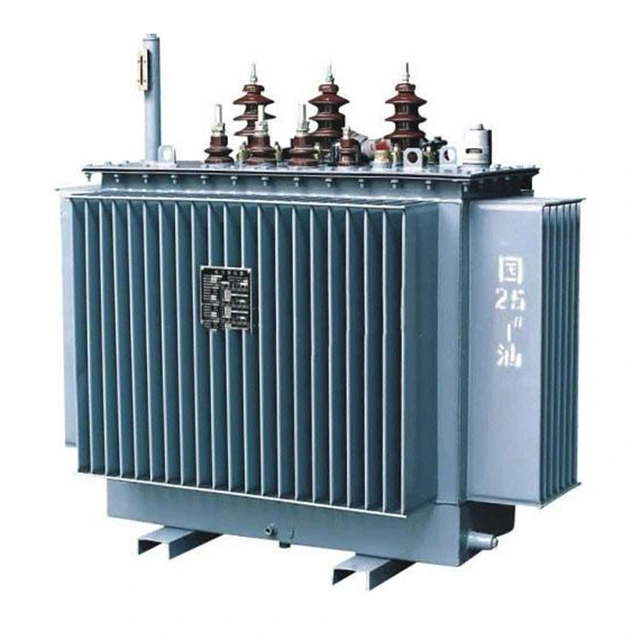

পোল মাউন্ট করা ট্রান্সফরমার

সাইড মাউন্টিং টাইপ এলভি ডিবি

সরঞ্জাম উত্পাদন

ফয়েল উইন্ডিং মেশিন

তেল ভর্তি ইউনিট

ট্রান্সফরমার ওভেন এবং কাস্টিং ইউনিট

ট্রান্সফরমার ওভেন

পরীক্ষা কেন্দ্র

ট্রান্সফরমার প্রক্রিয়াকরণে

শুকানোর মধ্যে ট্রান্সফরমার

উইন্ডিং 2-এ ট্রান্সফরমার

উইন্ডিং এ ট্রান্সফরমার

ট্রান্সফোমার একত্রিত হয়
