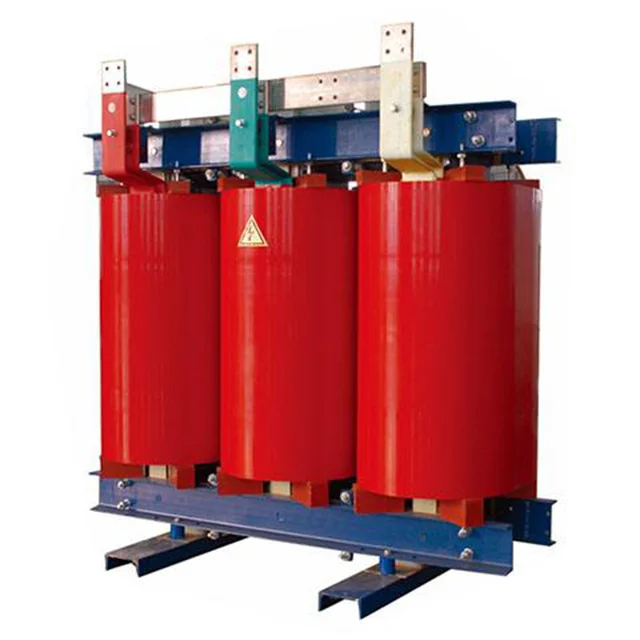

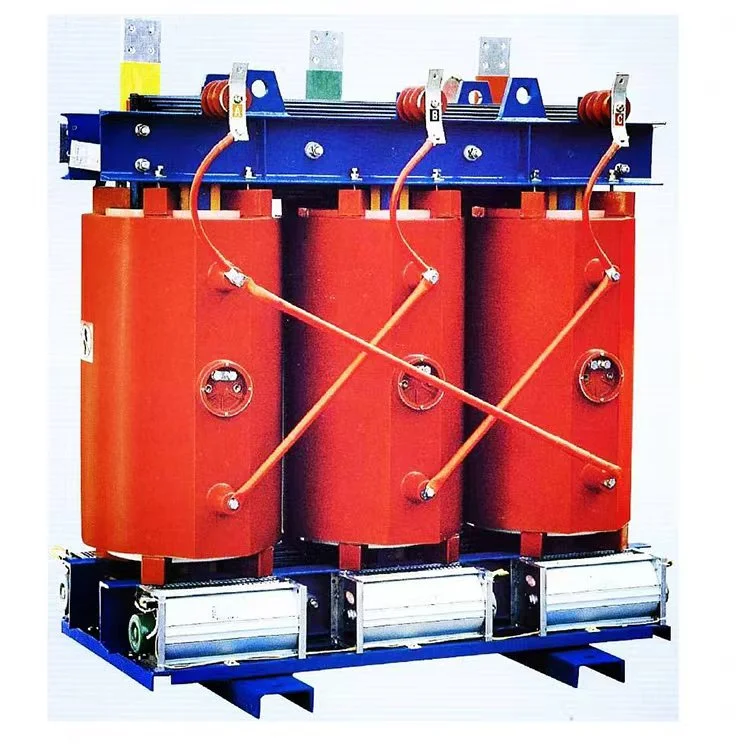

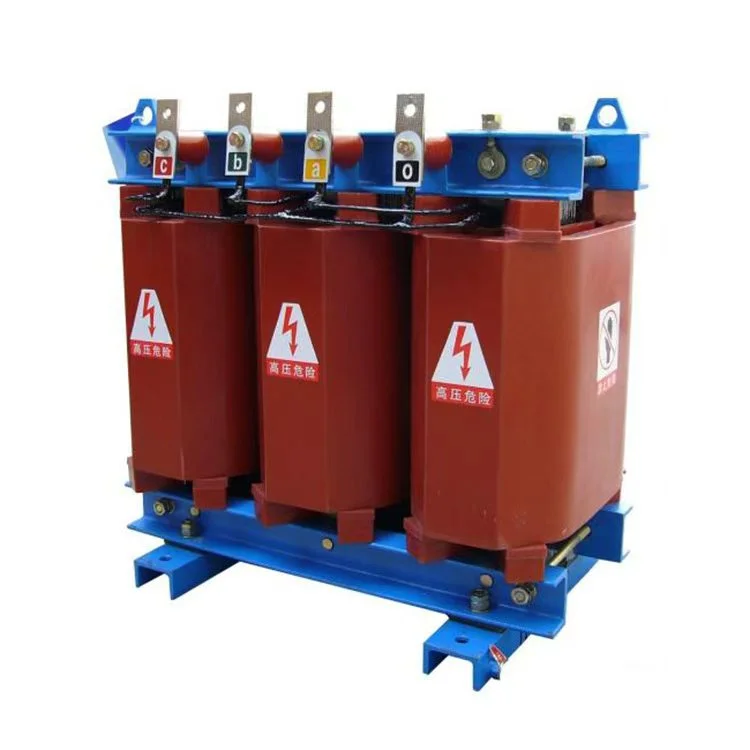

SCB10 3500kVA 11kV 415V ড্রাই টাইপ ট্রান্সফরমার

Wenzhou Xifa বৈদ্যুতিক সরঞ্জাম কোং, লিমিটেড, তেল নিমজ্জিত এবং শুকনো ধরনের ট্রান্সফরমারগুলির পেশাদার প্রস্তুতকারক হিসাবে, ক্রয়, উত্পাদন এবং চূড়ান্ত পণ্য পরিদর্শন কভার করে একটি কঠোর উত্পাদন প্রক্রিয়া প্রতিষ্ঠা করেছে। আমাদের কারখানায়, কারখানার গ্রহণযোগ্যতা পরীক্ষা একটি নমুনা পদ্ধতি নয় বরং প্রতিটি একক ট্রান্সফরমারের জন্য বাধ্যতামূলক 100% সম্পূর্ণ পরিদর্শন। ক্রমাঙ্কিত উচ্চ নির্ভুলতা পরীক্ষার সরঞ্জাম ব্যবহার করে পরীক্ষাগুলি সর্বশেষ দেশীয় এবং আন্তর্জাতিক মান অনুসারে পরিচালিত হয়। ট্রান্সফরমারের মূল বৈদ্যুতিক পরামিতি, যেমন ভোল্টেজ অনুপাত, প্রতিবন্ধকতা, ক্ষতি, এবং নিরোধক শক্তি আইটেম দ্বারা আইটেম যাচাই করা হয়। ব্যতিক্রম ছাড়াই সমস্ত পরীক্ষা আইটেম পাস শুধুমাত্র পণ্য অনুমতি দেওয়া হয়. এই কঠোর পরীক্ষার ব্যবস্থা আমাদের এই প্রতিশ্রুতির জন্য প্রযুক্তিগত গ্যারান্টি যে "আমরা সরবরাহ করি প্রতিটি ট্রান্সফরমার বিশ্বস্ত।

SCB10 3500kVA 11kV 415V ড্রাই টাইপ ট্রান্সফরমারের উৎপাদন প্রক্রিয়া

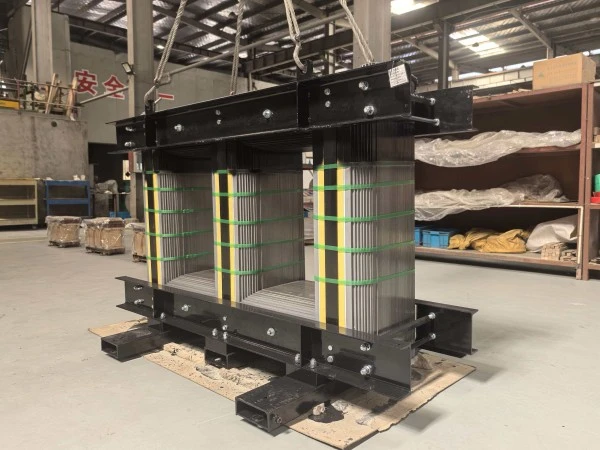

আই.কোর ম্যানুফ্যাকচারিং

কোর হল ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের কেন্দ্রীয় পথ, এবং এর উৎপাদন নির্ভুলতা সরাসরি ট্রান্সফরমার কর্মক্ষমতাকে প্রভাবিত করে।

1.কাটিং এবং ফাঁকা করা: উচ্চ মানের সিলিকন ইস্পাত স্ট্রিপ দ্রাঘিমাংশে এবং ট্রান্সভার্সিভাবে প্রয়োজনীয় প্রস্থ এবং দৈর্ঘ্যের শীটগুলিতে কাটা হয়। ভাল চৌম্বকীয় ব্যাপ্তিযোগ্যতা বজায় রাখার জন্য কাটা প্রান্তগুলিতে ন্যূনতম burrs এবং উচ্চ মাত্রিক নির্ভুলতা থাকতে হবে।

2.পাঞ্চিং এবং স্ট্যাকিং: কাটা সিলিকন স্টিল শীটগুলিকে পাঞ্চ করা হয় (যেমন, গর্তের জন্য) এবং তারপর একটি সম্পূর্ণ, মাল্টি-স্টেপ কোর লেগ তৈরি করতে অঙ্কন অনুযায়ী স্তরে স্তরে স্তুপ করা হয়।

3.ইনসুলেশন সিলিং: স্ট্যাকিং করার পরে, ইপোক্সি রজনটি মরিচা থেকে অন্তরণ এবং সুরক্ষার জন্য কোরের শেষ এবং পৃষ্ঠে ব্রাশ করা হয় বা সিল করা হয়।

২. কয়েল ম্যানুফ্যাকচারিং

এটি SCB10 3500kVA 11kV 415V ড্রাই টাইপ ট্রান্সফরমারের সবচেয়ে জটিল এবং গুরুত্বপূর্ণ অংশ

 উত্পাদন লক্ষ্য হল উইন্ডিং তৈরি করা যা ভোল্টেজ এবং কারেন্ট বহন করে এবং ইপোক্সি রজন দিয়ে একটি কঠিন, উত্তাপযুক্ত কাঠামোতে সীলমোহর করে।

1. কয়েল উইন্ডিং: একটি ডেডিকেটেড উইন্ডিং মেশিনে, তামার ফয়েল বা তামার তারকে একটি ম্যান্ডরেলে ক্ষতবিক্ষত করা হয় যাতে উচ্চ ভোল্টেজ (HV) এবং কম ভোল্টেজ (LV) উইন্ডিং তৈরি হয়। উইন্ডিংয়ের সময়, ইন্টারলেয়ার ইনসুলেশন, শেষ নিরোধক এবং লিডগুলি সঠিকভাবে স্থাপন করা হয়।

2.প্রি-ড্রাইং এবং মোল্ডিং: ক্ষত কয়েলটি পরিষ্কার করে একটি ঢালাই ছাঁচে স্থাপন করা হয়। তারপর সমাবেশকে আগে শুকানোর জন্য একটি চুলায় পাঠানো হয়। এই পদক্ষেপ অত্যন্ত গুরুত্বপূর্ণ; কুণ্ডলী থেকে আর্দ্রতা সম্পূর্ণরূপে অপসারণ করতে হবে, কারণ অবশিষ্ট আর্দ্রতা ঢালাই করার পরে বায়ু পকেটে সৃষ্টি করবে, নিরোধক কর্মক্ষমতা মারাত্মকভাবে আপস করবে।

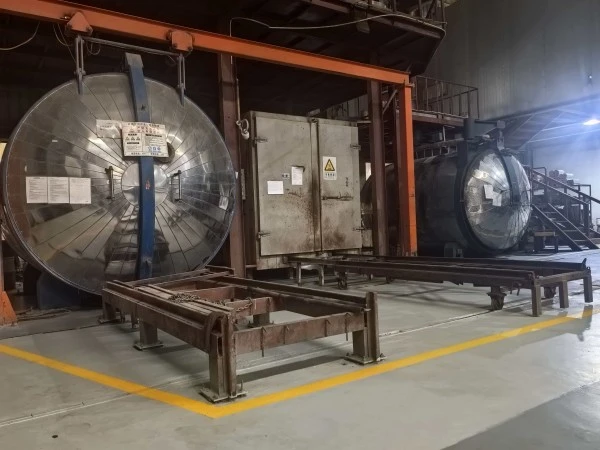

3. ভ্যাকুয়াম কাস্টিং: এটি হল পণ্যের জীবন নির্ণয় করার মূল প্রক্রিয়া। এর ছাঁচের ভিতরে শুকনো কুণ্ডলীটি একটি ভ্যাকুয়াম ঢালাই ট্যাঙ্কে স্থাপন করা হয়, যেখানে একটি উচ্চ ভ্যাকুয়াম, চাপ 100 Pa এর নিচে নেমে যেতে পারে। একই সাথে, ইপোক্সি রজন, হার্ডনার এবং ফিলারের একটি সুনির্দিষ্ট মিশ্রণ (যেমন, সিলিকা পাউডার) মিশ্রিত এবং ডিগ্যাস করা হয়। ভ্যাকুয়ামের অধীনে, মিশ্রণটি ছাঁচে ঢেলে দেওয়া হয়, এটি নিশ্চিত করে যে এটি সমস্ত কয়েলের ফাঁক দিয়ে প্রবেশ করে এবং চূড়ান্ত পণ্যটি বুদবুদ মুক্ত থাকে।

4.উচ্চ তাপমাত্রা নিরাময়: ঢালাই করার পরে, উচ্চ তাপমাত্রা নিরাময়ের জন্য ছাঁচটিকে একটি নিরাময় ওভেনে রাখা হয়। একটি মাল্টি-স্টেজ তাপমাত্রার র‌্যাম্প (যেমন, ধাপে 75°C থেকে 135°C পর্যন্ত) সাধারণত ব্যবহার করা হয়। এটি ইপোক্সি রজনকে সম্পূর্ণরূপে রাসায়নিকভাবে বিক্রিয়া করতে দেয়, যা একটি শক্ত, তাপ-প্রতিরোধী, চমৎকার অন্তরক বৈশিষ্ট্য সহ কঠিন ভর তৈরি করে।

5. ডেমোল্ডিং এবং ফিনিশিং: নিরাময়ের পরে, ছাঁচটি সরানো হয়। একটি মসৃণ ফিনিস এবং সুনির্দিষ্ট মাত্রা অর্জনের জন্য কয়েলের পৃষ্ঠটি স্থল, ছাঁটা এবং চ্যামফার্ড, পরবর্তী পর্যায়ের জন্য প্রস্তুত।

পণ্য পরামিতি:

নাম	SCB10 3500kVA 11kV 415V ড্রাই টাইপ ট্রান্সফরমার
রেট ক্যাপাসিটি	3500kva
প্রাথমিক ভোল্টেজ	11KV
সেকেন্ডারি ভোল্টেজ	415V
নিরোধক উপাদান	ঢালাই রজন
ভেক্টর গ্রুপ	Dyn11 Yyn0
লোড লস নেই (P0)	গ্রাহকের প্রয়োজনের উপর ভিত্তি করে
লোড লস (Pk)@120°C	গ্রাহকের প্রয়োজনের উপর ভিত্তি করে
ইম্পিডেন্স ভোল্টেজ (ইউকে)	৮%
নিরোধক ক্লাস	CLASS F বা H
কুলিং পদ্ধতি	ওনাফ ওনাফ
আংশিক স্রাব	10 পিসির কম

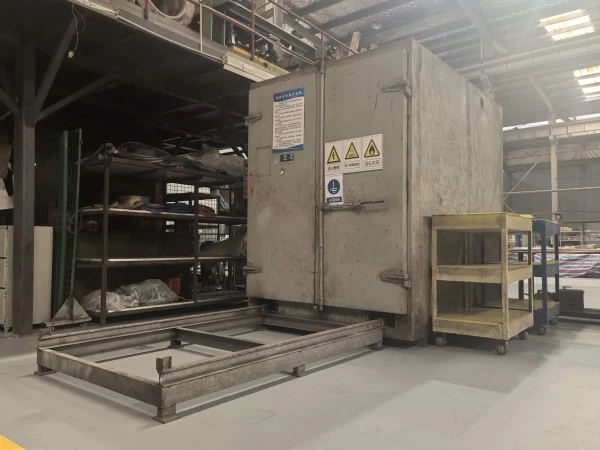

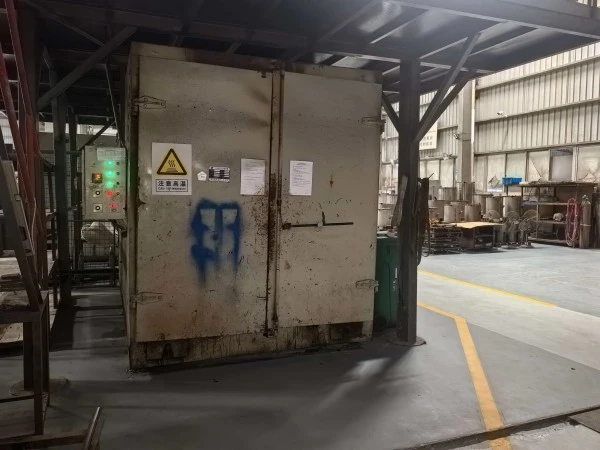

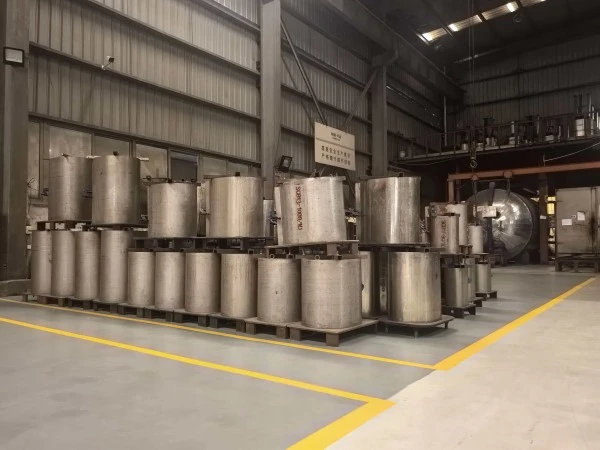

সরঞ্জাম উত্পাদন

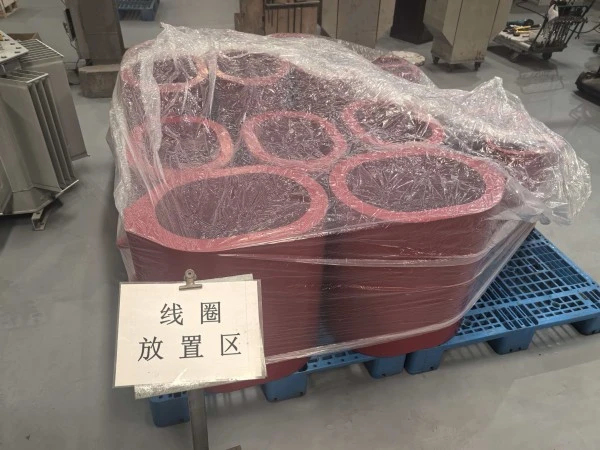

আধা সমাপ্ত পণ্য

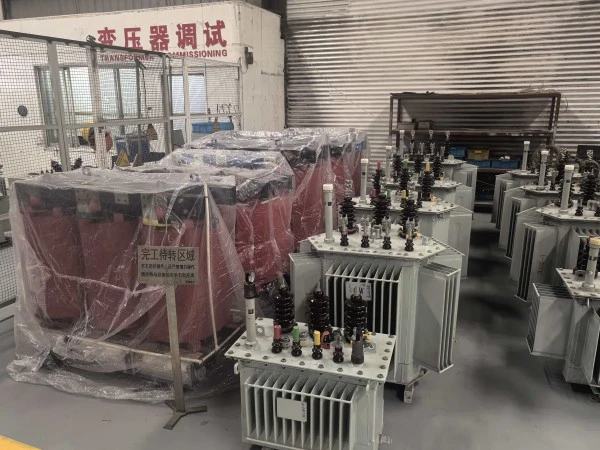

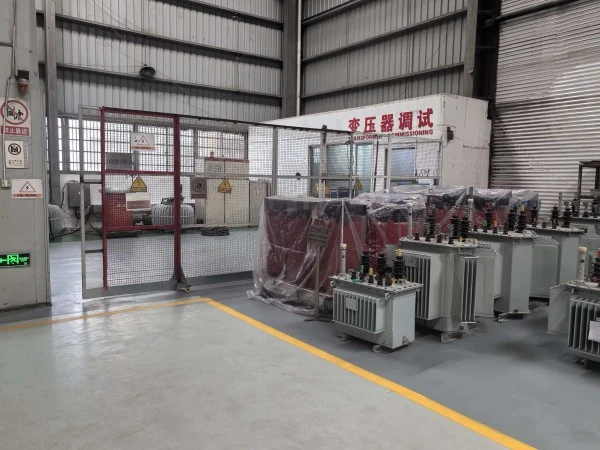

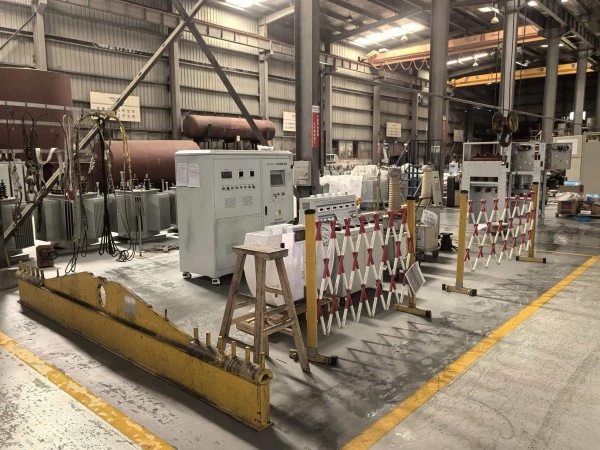

পরীক্ষা কেন্দ্র

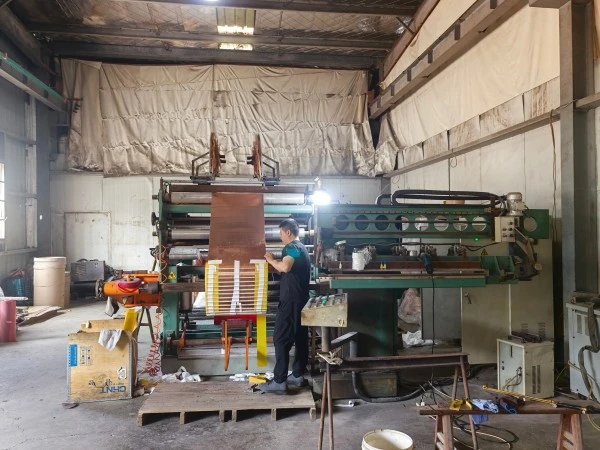

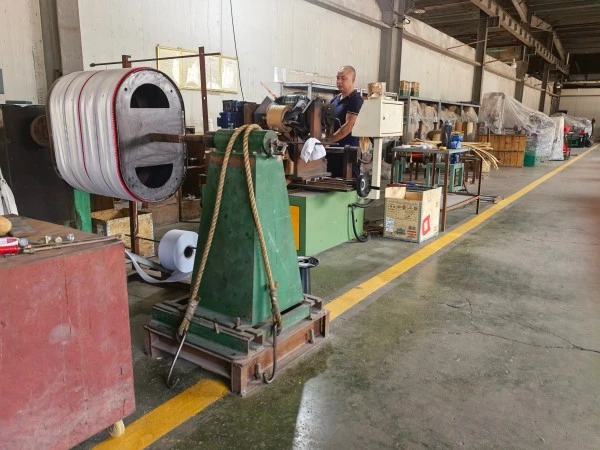

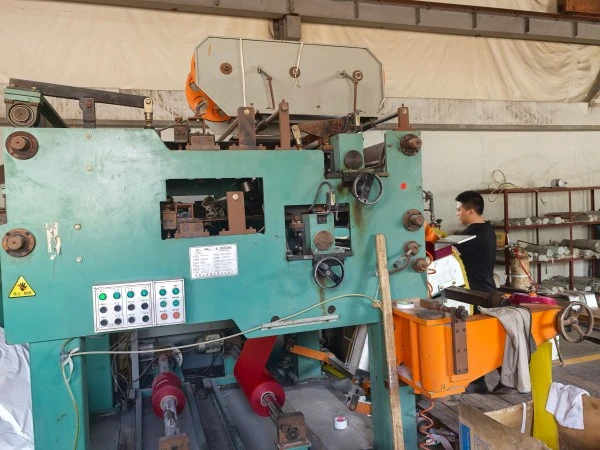

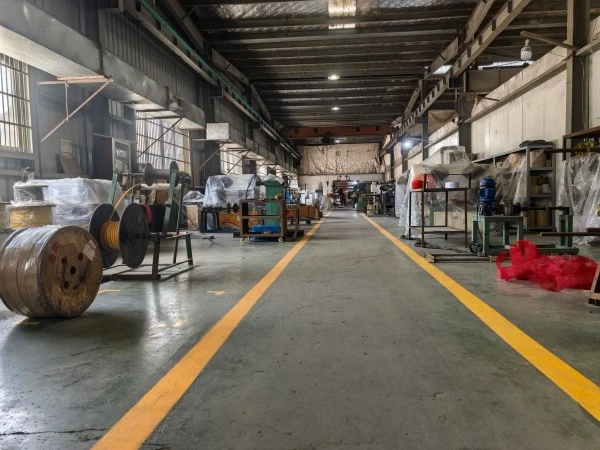

উইন্ডিং ওয়ার্কশপ
