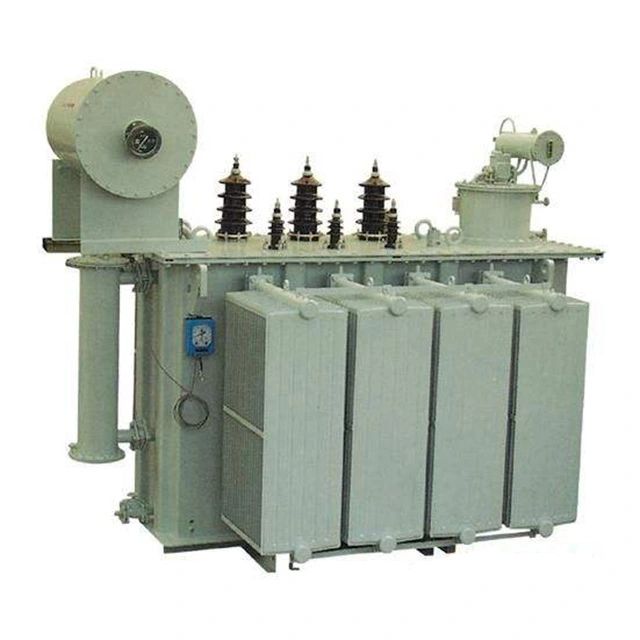

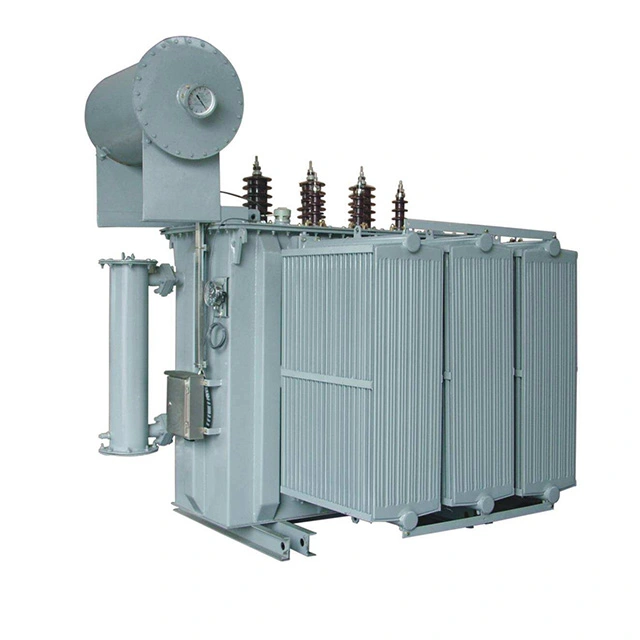

আউটডোর পাওয়ার ট্রান্সফরমার 10 Mva 33 থেকে 6.6 Kv

আউটডোর পাওয়ার ট্রান্সফরমার 10 mva 33 থেকে 6.6 kv এর ধারণক্ষমতা 10 mva এবং 33 থেকে 6.6 kv ভোল্টেজ পরিসীমা,  এক ধরনের আউটডোর পাওয়ার ট্রান্সফরমার। এর রেট করা ভোল্টেজ হল 10 mva, উচ্চ ভোল্টেজের দিকটি 33 kv এবং কম ভোল্টেজের দিকটি 6.6 kv। এটি শিল্প এবং খনির উদ্যোগের পাশাপাশি শিল্প পার্কগুলির জন্য একটি মূলধারার মাঝারি আকারের ট্রান্সফরমার সরঞ্জাম এবং IEC মানগুলি সম্পূর্ণরূপে মেনে চলে৷ আউটডোর পাওয়ার ট্রান্সফরমার 10 mva 33 থেকে 6.6 kv প্রধানত উইন্ডিং, আয়রন কোর এবং ইনসুলেটিং তেলের তিনটি অংশ শেষ করে।

উইন্ডিংগুলি ট্রান্সফরমারের বৈদ্যুতিক অংশ। এটি সাধারণত একটি ঘুর ছাঁচে উত্তাপযুক্ত ফ্ল্যাট তামার তার বা বৃত্তাকার তামার তার দিয়ে তৈরি করা হয়। বাইরের পাওয়ার ট্রান্সফরমার 10 mva 33 থেকে 6.6 kv এর আয়রন কোর কলামে উইন্ডিং ইনস্টল করা আছে। লো ভোল্টেজ উইন্ডিং ভিতরের লেয়ারে থাকে এবং হাই-ভোল্টেজ উইন্ডিং লো ভোল্টেজ ওয়াইন্ডিং এর বাইরে ইনস্টল করা হয়। লো ভোল্টেজ উইন্ডিং এবং আয়রন কোরের মধ্যে এবং উচ্চ ভোল্টেজ উইন্ডিং এবং লো ভোল্টেজ উইন্ডিংগুলির মধ্যে, ইনসুলেটিং ম্যাটেরিয়ালগুলিকে হাতা তৈরি করতে ব্যবহার করা হয় যাতে ইনসুলেশন অর্জন করা যায়।

লোহার কোর হল আউটডোর পাওয়ার ট্রান্সফরমার 10 mva 33 থেকে 6.6 kv এর প্রধান চৌম্বক পথের অংশ। এটি সাধারণত 0.35 বা 0.5 মিমি পুরু এবং অন্তরক পেইন্টের সাথে প্রলেপযুক্ত হট রোলড বা কোল্ড রোল্ড সিলিকন স্টিল শীটযুক্ত সিলিকন স্ট্যাকিং করে তৈরি করা হয়। আয়রন কোর দুটি ভাগে বিভক্ত: লোহার কোর কলাম এবং জোয়াল। আয়রন কোর কলামটি উইন্ডিং দিয়ে সজ্জিত, এবং জোয়ালটি চৌম্বকীয় সার্কিট বন্ধ করতে ব্যবহৃত হয়। আয়রন কোর স্ট্রাকচারের মৌলিক ফর্মগুলির মধ্যে রয়েছে হার্টের ধরন এবং শেল টাইপ।

প্রযুক্তিগত পরামিতি:

আউটডোর পাওয়ার ট্রান্সফরমার 10 mva 33 থেকে 6.6 kv এর বিভিন্ন ইনস্টলেশন ফর্ম কি কি?

পাওয়ার ইঞ্জিনিয়ারিং-এ, আউটডোর ট্রান্সফরমারগুলির ইনস্টলেশন প্রধানত দুটি ফর্ম নিয়ে গঠিত: পোল মাউন্ট ইনস্টলেশন এবং গ্রাউন্ড মাউন্ট ইনস্টলেশন। যে পদ্ধতিই গৃহীত হোক না কেন, নিরাপত্তা সর্বদা সবার আগে আসে। ট্রান্সফরমারের আশেপাশের সবচেয়ে বিশিষ্ট স্থানে, পথচারীদের কাছে না যাওয়ার কথা মনে করিয়ে দেওয়ার জন্য একটি সুস্পষ্ট সতর্কতা চিহ্ন ঝুলিয়ে রাখতে হবে।

আউটডোর পাওয়ার ট্রান্সফরমার 10 mva 33 থেকে 6.6 kv  মাটিতে ইনস্টল করার জন্য, এটির চারপাশে 1.7 মিটারের কম উচ্চতা সহ একটি প্রতিরক্ষামূলক বেড়া যোগ করতে হবে এবং বেড়া এবং ট্রান্সফরমার প্ল্যাটফর্মের মধ্যে পর্যাপ্ত নিরাপদ অপারেশন স্পেস থাকতে হবে।

For the installation on poles or towers, it is required that all high and low voltage leads must use insulated conductors and the low voltage part can also use bare busbars. মরিচা এবং ক্ষয় রোধ করতে ব্যবহৃত সমস্ত লোহার অংশ অবশ্যই গ্যালভানাইজ করা উচিত।

যদি ইনস্টলেশনটি মাটিতে করা হয়, তাহলে ভিত্তি উচ্চতা সাধারণত প্রায় 500 মিমি সেট করা হয়। এই ভিত্তিটি সাধারণত ইট বা ঢেলে দেওয়া কংক্রিট ব্যবহার করে তৈরি করা হয় এবং তারপর 1:2 সিমেন্ট মর্টার দিয়ে পৃষ্ঠটি মসৃণ করা হয়। ট্রান্সফরমারের চলমান ট্র্যাক হিসাবে পরিবেশন করার জন্য ফ্ল্যাট ইস্পাত বা চ্যানেল ইস্পাত পৃষ্ঠের উপর স্থাপন করা প্রয়োজন।

ইনস্টলেশনের সময়, ট্র্যাকটি সমতল এবং স্থিতিশীল অপারেশন নিশ্চিত করতে ট্র্যাক গেজটি ট্রান্সফরমারের হুইল গেজের সাথে পুরোপুরি মেলে তা নিশ্চিত করা অপরিহার্য।
