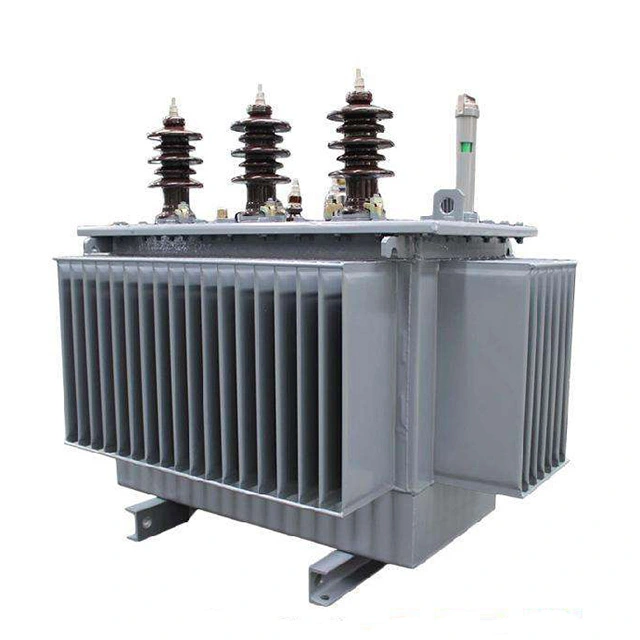

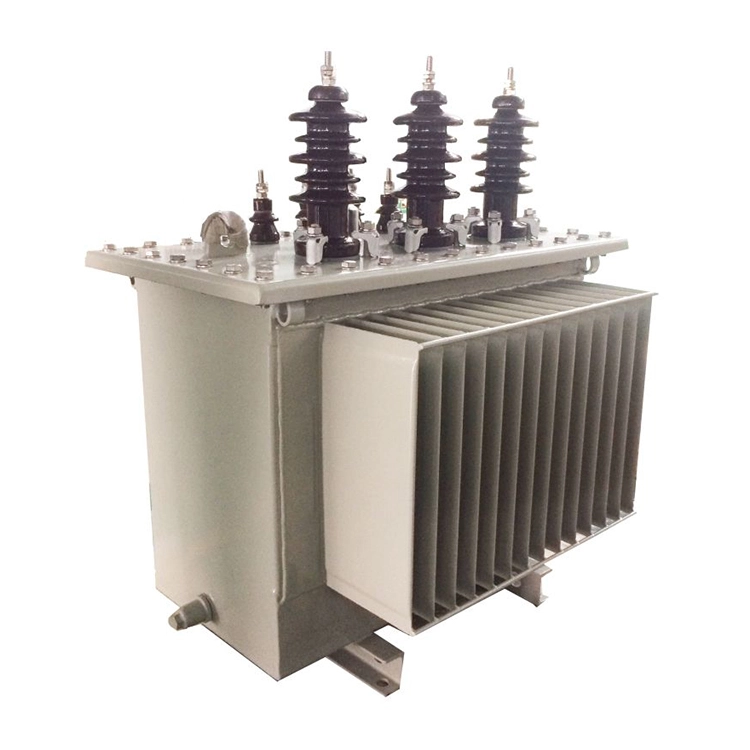

80kva 3 ফেজ স্টেপ আপ পাওয়ার ট্রান্সফরমার 415v থেকে 11kv

80kva 3 ফেজ স্টেপ আপ পাওয়ার ট্রান্সফরমার 415v থেকে 11kv প্রাথমিক ওয়াইন্ডিং দ্বারা 415V এর লো-ভোল্টেজ অল্টারনেটিং কারেন্ট গ্রহণ করে। চৌম্বক ক্ষেত্রটি কেন্দ্রীভূত এবং স্তরিত আয়রন কোরের মাধ্যমে প্রাথমিক ওয়াইন্ডিং থেকে সেকেন্ডারি ওয়াইন্ডিং পর্যন্ত পরিচালিত হয় এবং একটি উচ্চ ভোল্টেজ পর্যায়ক্রমে কম 1V কারেন্টের ক্ষতি হয়।

80kva 3 ফেজ স্টেপ আপ পাওয়ার ট্রান্সফরমার 415v থেকে 11kv প্রধানত দীর্ঘ দূরত্বের পাওয়ার ট্রান্সমিশন, ফটোভোলটাইক/বায়ু শক্তির গ্রিড সংযোগ এবং শিল্প উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই এর জন্য ব্যবহৃত হয়। সাধারণ প্রকারের মধ্যে রয়েছে তেল নিমজ্জিত, তামার উইন্ডিং এবং Dyn11 সংযোগ, যা IEC 60076/GB 1094 মান মেনে চলে।

প্রযুক্তিগত পরামিতি:

একটি 80kva 3 ফেজ স্টেপ আপ পাওয়ার ট্রান্সফরমার 415v থেকে 11kv চালানোর সময় কি ধরনের পরীক্ষা করা উচিত?

ট্রান্সফরমার স্বাভাবিকভাবে কাজ করে তা নিশ্চিত করতে, নিম্নলিখিত পরীক্ষাগুলি ঘন ঘন করা উচিত:

(1) তাপমাত্রা পরীক্ষা। ট্রান্সফরমারের অপারেটিং অবস্থা স্বাভাবিক কিনা এবং তাপমাত্রার মাত্রা খুবই গুরুত্বপূর্ণ। প্রবিধান অনুসারে, উপরের স্তরের তেলের তাপমাত্রা 85 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয় (তাপমাত্রা বৃদ্ধি 55 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়)। সাধারণত, ট্রান্সফরমারগুলি ডেডিকেটেড তাপমাত্রা পরিমাপ ডিভাইসগুলির সাথে সজ্জিত থাকে।

(2) লোড পরীক্ষা। 80kva 3 ফেজ স্টেপ আপ পাওয়ার ট্রান্সফরমার 415v থেকে 11kv-এর ব্যবহারের হার উন্নত করতে এবং পাওয়ার লস কমাতে, ট্রান্সফরমারটি অপারেশনের সময় বহন করতে পারে এমন প্রকৃত পাওয়ার সাপ্লাই ক্ষমতা নির্ধারণ করা প্রয়োজন। পরিমাপের কাজ সাধারণত প্রতি ঋতুতে সর্বোচ্চ বিদ্যুৎ খরচের সময় করা হয় এবং সরাসরি অ্যামিটারে ক্ল্যাম্প ব্যবহার করে পরিমাপ করা হয়। বর্তমান মান ট্রান্সফরমারের রেট করা বর্তমানের 70 থেকে 80% হওয়া উচিত। যদি এটি এই পরিসীমা অতিক্রম করে, এটি ওভারলোডিং নির্দেশ করে এবং অবিলম্বে সামঞ্জস্য করা উচিত।

(3) ভোল্টেজ পরীক্ষা। ভোল্টেজ বৈচিত্র্য পরিসীমা রেট করা ভোল্টেজের ±5% এর মধ্যে হওয়া উচিত। যদি এটি এই পরিসীমা অতিক্রম করে, তাহলে ট্যাপ চেঞ্জারটি নির্দিষ্ট সীমার মধ্যে ভোল্টেজ আনতে সমন্বয়ের জন্য ব্যবহার করা উচিত। সাধারণত, সেকেন্ডারি উইন্ডিং টার্মিনাল ভোল্টেজ এবং শেষ ব্যবহারকারীর টার্মিনাল ভোল্টেজ একটি ভোল্টমিটার ব্যবহার করে পরিমাপ করা হয়।

(4) অন্তরণ প্রতিরোধের পরীক্ষা. 80kva 3 ফেজ স্টেপ আপ পাওয়ার ট্রান্সফরমার 415v থেকে 11kv কে স্বাভাবিক অপারেটিং অবস্থায় রাখতে, ইনসুলেশন বার্ধক্য এবং দুর্ঘটনা রোধ করার জন্য নিরোধক প্রতিরোধের পরীক্ষা করা উচিত। পরীক্ষার সময়, ট্রান্সফরমারের অপারেশন বন্ধ করার চেষ্টা করুন এবং ট্রান্সফরমারের অন্তরণ প্রতিরোধের মান পরিমাপ করতে একটি মেগোহমিটার ব্যবহার করুন। পরিমাপ করা প্রতিরোধ পূর্ববর্তী পরিমাপিত মানের 70% এর কম হওয়া উচিত নয়। একটি megohmmeter নির্বাচন করার সময়, কম ভোল্টেজ কয়েল একটি 500v ভোল্টেজ স্তর ব্যবহার করতে পারে।
